Как сделать тепловой насос

Конструктивные особенности

Классическая конструкция приборов состоит из пары контуров.

Важнейшую роль в ней играет теплообменник, выполняющий роль провоцирующего фактора.

Внешний контур — трубы с высокой теплопроводностью, по ним циркулирует хладагент.

Этот контур имеет разнообразные места расположения и по-разному реализовывать действие прибора, но функция у него одна:

благодаря циркуляции фреона (аммиака) тепло из окружающей среды перемещается к компрессору.

Второй контур состоит из:

  • компрессора (про пластиковые шланги высокого давления прочитайте здесь);
  • испарителя;
  • конденсатора;
  • редукционного клапана.

Гидродинамический тепловой насос отличается от иных конструкцией — прибор состоит из муфты соединительной, передающей выработанную энергию в генератор, где и прогреется жидкость, двигателя и теплогенератора.

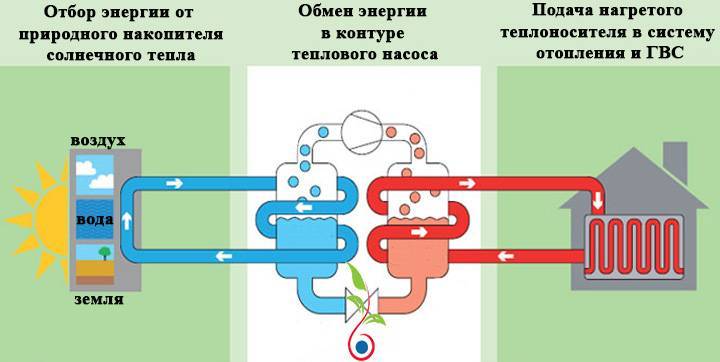

Принцип работы теплового насоса


фреон

Тепловой насос — главный элемент системы. Его размеры не превышают габаритов средней стиральной машины, что облегчает установку прибора. Сам насос включается в два контура: внутренний и внешний.

Внутренний контур состоит из системы теплоснабжения дома (трубы и радиаторы).Внешний контур находится в воде или под землей. Он включает в себя коллектор-теплообменник и трубы, связывающие коллектор с насосом.

Тепловые насосы комплектуются различными дополнительными устройствами. Это могут быть:

  • коммуникационное устройство для управления системой через персональный компьютер или мобильный телефон;
  • блок охлаждения для локальной или центральной системы охлаждения;
  • дополнительный насосный блок может потребоваться для отопления полов;
  • циркуляционный насос необходим для циркуляции горячей воды;

Процесс работы насоса состоит из нескольких этапов:

  1. Незамерзающая смесь подается в коллектор. Происходит поглощение тепловой энергии и транспортировка ее к насосу.
  2. В испарителе энергия передается фреону, где он нагревается до 8 °C, закипает и превращению в пар.
  3. При увеличении давления в компрессоре повышается температура. Она может достигать 70 °C.
  4. Внутридомовая система отопления получает тепловую энергию через конденсатор. Фреон мгновенно охлаждается и переходит в жидкое состояние, отдавая при этом оставшееся тепло. Затем он идет обратно в коллектор. Так завершается цикл.
  5. Далее работа повторяется по тому же принципу.

Наиболее эффективно тепловой насос функционирует при наличии в доме теплых полов. Тепло распределяется по всей площади пола равномерно. При этом отсутствуют зоны перегрева. Теплоноситель в системе редко нагревается больше 35 °C, а отопление путем нагрева полов считается наиболее комфортным при 33 °C. Это меньше на 2 °C чем при отоплении радиаторами. Отсюда возникает экономия до 18% в год от всего отопительного бюджета. Кроме того, считается, что отопление на уровне пола наиболее комфортно для проживания человека.

Система отопления может быть моновалентной и бивалентной. У моновалентных систем один источник отопления. Он полностью отвечает круглогодичной потребности в тепле. У бивалентных, соответственно, — два источника.

Обогрев дома тепловым насосом типа «земля-вода»

В тепловом насосе типа «земля-вода» теплообменник может быть представлен двумя видами:

  • горизонтальным коллектором. Это несколько контуров, выполненных из пластиковых труб, которые находятся под слоем почвы, причем следует заметить, что теплообмен более интенсивен во влажных грунтах, а в сухих песчаных снижается. Тепло, которое накапливается в ней (в почве) в процессе солнечного излучения, коллектор отбирает и использует. Чтобы отопление таким геотермальным тепловым насосом было эффективным, в зависимости от характера почвы, ее теплопроводности, геометрии местности необходимо подбирать соответствующую схему укладки труб, например, в виде петли, змейки, зигзага и т. д. Для обогрева дома площадью 150–200 м потребуется трубопровод длиной примерно 400–650 м, уложенный в виде нескольких контуров на глубину 1,2–1,5 м, т. е. ниже уровня промерзания. Для этого понадобится участок площадью приблизительно 300–400 м (чтобы сократить длину трубопровода, снизить гидравлическое давление и уменьшить мощность насоса, прибегают к спиральной укладке труб на глубину 2–4 м), т. е. фактически его площадь должна вд
    вое превосходить площадь отапливаемой постройки. Понятно, что на таком участке можно лишь разбить газон или цветник, не используя его под другие нужды. Устройство горизонтального коллектора обойдется несколько дешевле, да и монтаж его отличается большей простотой, чем закладка теплообменника другого вида;
  • вертикальным грунтовым зондом, для которого необходимо пробурить скважину глубиной от 50 до 200 м. Естественно, что для такого оборудования не понадобится большой участок, но бурильные работы стоят достаточно дорого. Однако и эффективность такого геотермального теплового насоса для дома будет гораздо выше (по сравнению с горизонтальным коллектором разница составит примерно 20 %), поскольку на большой глубине температура почвы тоже более высокая. Зонды могут иметь разную конструкцию, но, как правило, предпочтение отдают U-образной. Зазор между стенками скважины и зондом заполняют раствором – либо буровым, либо бетонным, что не только предохраняет трубы от механических повреждений, но и улучшает теплопередачу.

Схема отопления тепловым насосом «земля-вода»:

  • первый контур с рассолом;
  • второй контур – собственно тепловой насос:
  1. испаритель;
  2. компрессор;
  3. конденсатор;
  4. расширительный клапан;

третий контур – отопительная система.

Чтобы обогреть дом площадью 150–200 м, надо пробурить 5–6 пятидесятиметровых скважин, причем при этом надо соблюдать несколько условий. Во-первых, скважины должны располагаться на расстоянии от дома не менее чем 2 м, иначе его фундамент может пострадать; во-вторых, скважины не должны попасть на одну линию с подземными водами, вследствие чего эффективность теплового насоса резко упадет.

Ниже описано, как работает тепловой насос типа «вода-вода» для отопления загородного дома.

Насос Френетта

Насос Френетта — прибор, отличающийся от рассматриваемых выше.

Он работает по иной технологии и состоит из двух цилиндров, меньший из которых подвижен и располагается в большем, неподвижном.

Все пространство между цилиндрами заполнено маслом, которое нагревается за счет движения малого цилиндра, подсоединенного к валу. Нагретое масло поступает в радиаторы.

Для изготовления насоса Френетта потребуется приобрести:

Стальные диски — диаметр чуть меньше, чем у цилиндра.
Стальной цилиндр — размер подбирается в зависимости от желаемой мощности, чем больше рабочая поверхность, тем производительнее получится прибор.
Электродвигатель — предпочтите агрегат с удлиненным валом, так удобнее устанавливать диски
Выбору двигателя надо уделить особое внимание — для нагрева воды до сотни градусов надо, чтобы привод обеспечил не меньше 7500 оборотов в минуту.

Теплообменник — техническое масло.

Алгоритм сбора насоса не сложен — сначала вал на подшипниках размещается внутри цилиндра, при этом важно уплотнить место входа, чтобы не создавалось вибраций, выводящих из строя агрегат. Алгоритм сбора насоса не сложен — сначала вал на подшипниках размещается внутри цилиндра, при этом важно уплотнить место входа, чтобы не создавалось вибраций, выводящих из строя агрегат

Алгоритм сбора насоса не сложен — сначала вал на подшипниках размещается внутри цилиндра, при этом важно уплотнить место входа, чтобы не создавалось вибраций, выводящих из строя агрегат. Затем на вал устанавливаются диски, а между ними накручиваются гайки, что обеспечит нужное расстояние между деталями.

Затем на вал устанавливаются диски, а между ними накручиваются гайки, что обеспечит нужное расстояние между деталями.

Количество дисков определяется индивидуально и зависит от длины цилиндра, диски расположены в емкости равномерно.

Вверху и внизу цилиндра сверлятся отверстия — верхнее предназначается для крепления отопительных труб, а нижнее предназначается для возврата из радиаторов использованного масла.

Конструкция крепится на раму из металла, после чего цилиндр наполняется маслом, подключаются патрубки, проводится герметизация соединений.

Агрегат Френетта — насос, используемый для отопления жилых и нежилых помещений и бассейнов.

Он отличается компактным размером, что позволяет с помощью обустроить теплый пол (как сделать своими руками в квартире написано здесь) или согреть воду в бассейне.

Но важно учесть мощность агрегата — если она недостаточна, то желаемый результат получить не удастся

Характеристики

На отоплении и водоснабжении частного дома хочется сэкономить большинству рачительных хозяев. Для таких целей подходит тепловой насос.

Его вполне возможно соорудить своими руками, хорошо при этом сэкономив − заводской прибор стоит очень недешево.

Свойства и устройство

Прибор имеет внешний и внутренний контур, по которым движется теплоноситель. Составляющие стандартного прибора: тепловой насос, устройство для забора и устройство для распределения тепла. Контур изнутри состоит из компрессора с питанием от сети, испарителя, дроссельного клапана, конденсатора. Используют также в приборе вентиляторы, систему труб, геотермальные зонды.

Преимущества теплонасоса:

  • не выделяет никаких вредных веществ, абсолютно экологичный;
  • нет затрат на покупку и доставку топлива (электроэнергия затрачивается только на перемещение фреона);
  • нет необходимости дополнительных коммуникаций;
  • абсолютно пожаро — и взрывобезопасный;
  • полноценное отопление зимой и кондиционер летом;
  • сооруженный тепловой насос своими руками – это автономная конструкция, требующая минимум усилий по управлению.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Технология монтажа

Сборка оборудования этого типа производится в несколько этапов:

  • составляется проект;
  • собираются коллекторные коммуникации;
  • в систему устанавливается тепловой насос;
  • монтируется оборудование внутри дома;
  • производится заливка теплоносителя.

Далее рассмотрим, как установить тепловой насос под ключ своими руками пошагово.

Как составить проект

Прежде чем приступать к сборке коммуникаций этого типа, конечно же, следует произвести все необходимые расчеты. Работа внешней части системы должна быть полностью согласована с работой внутренней. Расчеты производятся в зависимости от выбранного типа оборудования. Для горизонтальных коллекторов они выполняются так:

  • Определяется количество необходимого антифриза. При этом используется формула Vs = Qo·3600 / (1,05·3,7·t), где Qo — тепловая мощность источника, t — разность температур между подающей и обратной линией. Параметр Qo рассчитывается как разница между мощностью насоса и электромощностью, затрачиваемой на нагрев хладагента.
  • Определяется необходимая длина коллектора. Формула расчета в этом случае выглядит так: L = Qo/q, где q — удельный теплосъем. Величина последнего показателя зависит от типа грунта на участке. Для глины, она, к примеру, составляет 20 Вт на п. м., для песка — 10 Вт и т. д.
  • Определяется необходимая под укладку коллектора площадь участка. В данном случае расчет ведется по формуле A = L·da, где da — шаг укладки труб.

Мощность теплового насоса определяется приблизительно из расчета 70 Вт тепла на 1 м2 при высоте потолков в 2.7 м. Трубы коллектора обычно прокладывают на расстоянии 0.8 м друг от друга или чуть больше.

Как собрать тепловой насос

Стоит оборудование этого типа довольно-таки дорого. Конструкция же теплового насоса относительно проста. Поэтому сделать его можно попробовать и самостоятельно. Выполняется эта процедура примерно так:

  • Приобретается компрессор (подойдет оборудование от кондиционера).
  • Изготавливается корпус конденсатора. Для этого бачок из нержавейки на 100 л разрезается напополам.
  • Изготавливается змеевик. Газовый или кислородный баллон обматывается медной трубкой от холодильника. Последнюю можно зафиксировать с помощью алюминиевых перфорированных уголков.
  • Змеевик устанавливается в корпус, после чего последний запаивается.
  • Из пластмассовой емкости 80 л изготавливается испаритель. В него монтируется змеевик из трубы ¾ дюйма.
  • К испарителю подключаются водопроводные трубы для доставки и слива воды.
  • Система заполняется хладагентом. Эту операцию стоит доверить специалисту. При неумелых действиях можно не только испортить собранное оборудование, но и получить травму.

Монтаж коллекторных коммуникаций

Технология установки внешнего контура системы отопления также зависит от ее разновидности. Для вертикального коллектора пробуриваются скважины глубиной 20-100 м. Под горизонтальный прорываются траншеи глубиной в 1.5 м. На следующем этапе производится укладка труб. Рядом с горизонтальным коллектором не должно расти деревьев, так как их корни могут повредить магистрали. Для сборки последних можно использовать полиэтиленовые трубы низкого давления.

Установка оборудования

Производится эта операция обычным образом. То есть в помещениях устанавливаются радиаторы отопления, проводятся магистрали и производится их подключение к котлу. На обратной трубе монтируются расширительный бак, фильтр и циркуляционный насос на байпасе. Можно также собрать и подключить к тепловому насосу систему «теплый пол». На заключительном этапе во внешний и внутренний контур заливается выбранный тип теплоносителя.

Как видите, смонтировать тепловой насос и коллектор можно и самостоятельно. Технологически процедура это не особенно сложная. Однако в отличие от других видов подобного оборудования, сборка такой системы даже горизонтального типа — операция физически довольно-таки трудоемкая. Скважины же для вертикальной пробурить самостоятельно без специального оборудования и вообще практически нереально. Поэтому, возможно, для выполнения расчетов и работ по сборке системы стоит все же нанять специалистов. Сегодня на рынке существуют компании, устанавливающие такое оборудование, как тепловой насос, под ключ.

Особенности тепловой системы воздух-вода

Тепловой насос, которому посвящена эта статья, в отличие от других модификаций подобного устройства (в частности, вода-вода и грунт-вода), обладает рядом достоинств:

  • экономит электричество;
  • для установки не потребуются масштабные земельные работы, бурение скважин, получение специальных разрешений;
  • если подключить систему к солнечным батареям, то можно обеспечить полную ее автономность.

Веское преимущество тепловой системы, извлекающей энергию ветра и передающей ее воде, заключается в стопроцентной экологической безопасности.

Перед тем, как приступать к конструированию насоса, необходимо выяснить, в каких случаях система проявляет себя максимально эффективно, а когда ее использование нецелесообразно.

Тепловая насосная система, извлекающая энергию из воздушной массы, может использоваться для подогрева всех видов теплоносителей, применяющихся на территории СНГ: воды, воздуха, пара

Специфика применения и работы

Тепловой насос продуктивно работает исключительно в температурном диапазоне от -5 до +7 градусов. При температуре воздуха от +7 система будет вырабатывать больше тепла, чем необходимо, а при показателе ниже -5 – недостаточно для обогрева. Это связано с тем, что концентрированный фреон, находящийся в конструкции, закипает при температуре -55 градусов.

Теоретически система может вырабатывать тепло и в 30-градусный мороз, но его будет недостаточно для обогрева, ведь теплопроизводительность напрямую зависит от разности температуры кипения хладагента и температуры воздуха.

Поэтому жителям Северных регионов, где холода наступают раньше, эта система не подойдет, а в домах Южных областей она сможет эффективно прослужить несколько холодных месяцев.

Если в помещении установлены стандартные батареи, то тепловой насос будет работать менее эффективно. Лучше всего устройство воздух-вода сочетается с конвекторами и иными радиаторами с большой площадью, а также с системами «теплый пол», «теплые стены» водного типа.

Также само помещение должно быть хорошо утеплено снаружи, обладать встроенными многокамерными окнами, обеспечивающими лучшую теплоизоляцию, чем обычные деревянные или пластиковые.

Тепловой насос лучше всего взаимодействует с водяной системой «теплый пол», не требующей нагрева теплоносителя свыше 40 – 45º С

Самодельный тепловой насос сможет эффективно обогревать дома площадью до 100 кв. м и гарантировано выдавать мощность в 5 кВт. Следует понимать, что фреон невозможно залить достаточно качественно в конструкцию, созданную в бытовых условиях, поэтому следует рассчитывать на температуру его кипения до -22 градусов.

Устройство домашней сборки идеально подойдет для снабжения теплом гаража, теплицы, подсобных помещений, небольшого частного бассейна и др. Система обычно используется в качестве дополнительного обогрева.

Электрокотел или иное традиционное оборудование для отопительного сезона потребуется в любом случае. Во время сильных морозов (-15-30 градусов) тепловой насос рекомендуется выключать, чтобы избежать растрат электроэнергии, ведь в этот период его эффективность составляет не больше 10%.

Тепловые насосы поставляют достаточное количество энергии для обогрева воды в крытых частных бассейнах (+)

Принцип действия системы

Рабочее вещество в конструкции – воздух. Через наружный блок, устанавливающийся на улице, кислород по трубам поступает в испаритель, где взаимодействует с хладагентом.

Фреон под действием температуры становится газообразным (поскольку закипает при -55 градусах) и в нагретом виде под давлением поступает в компрессор. Устройство сжимает газ, тем самым увеличивая его температуру.

Горячий фреон поступает в контур накопительного бака (конденсатора), где происходит отдача тепла воде, которую впоследствии можно использовать для организации отопления и ГСВ. В конденсаторе фреон лишается только части своего тепла, и все еще находится в газообразном состоянии.

Проходя через дроссель, хладагент распрыскивается, в результате чего его температура понижается. Фреон становится жидким и в таком виде переходит в испаритель. Цикл повторяется.

На рисунке схематически показана реализация принципа элементарного теплового насоса, разделенного компрессором и расширителем на два контура – высокого и низкого давления

Желающим самостоятельно соорудить тепловой насос из бросовых материалов и отслужившей техники, к примеру, из старого холодильника, поможет информация, изложенная в рекомендуемой нами статье.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

  1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
  2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
  3. При контакте с внешней средой хладагент закипает и испаряется.
  4. После этого хладагент в виде пара поступает в компрессор.
  5. Там он сжимается — благодаря этому серьёзно повышается его температура.
  6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
  7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
  8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
  9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

  • Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
  • Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
  • Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

  1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
  2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Что такое тепловой насос

Использовать природное тепло земли для обогрева жилья проще всего при наличии в регионе геотермальных вод (как это делают в Исландии). Но такие условия большая редкость.

И в то же время тепловая энергия есть везде — надо только ее извлечь и заставить работать. Для этого и служит тепловой насос. Что он делает:

  • отбирает энергию у низкотемпературных природных источников;
  • аккумулирует ее, то есть поднимает температуру до высоких значений;
  • отдает ее теплоносителю системы отопления.

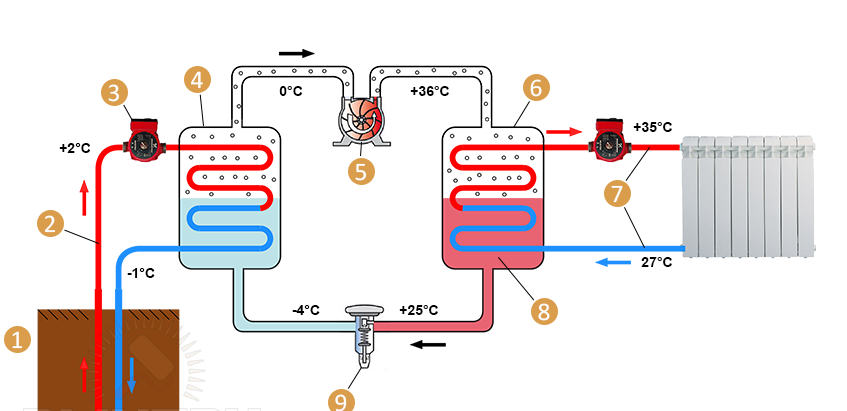

1 — земля; 2 — циркуляция рассола; 3 — циркуляционный насос; 4 — испаритель; 5 — компрессор; 6 — конденсатор; 7 — система отопления; 8 — хладагент; 9 — дроссель

Второй контур — это и есть сам тепловой насос, внутри которого находится фреон. Цикл теплового насоса состоит из следующих этапов:

  1. В испарителе фреон нагревается до температуры кипения. Она зависит от типа фреона и давления в этой части системы (обычно до 5 атмосфер).
  2. В газообразном состоянии фреон поступает в компрессор и сжимается до 25 атмосфер, при этом его температура растет (чем больше сжатие, тем выше температура). Это и есть фаза аккумуляции тепла — из большого объема с низкой температурой переход в малый объем с высокой температурой.
  3. Нагретый давлением газ поступает в конденсатор, в котором происходит передача тепла теплоносителю системы отопления.
  4. После охлаждения фреон попадает в дроссель (он же регулятор потока или терморегулирующий вентиль). В нем давление падает, фреон конденсируется и в виде жидкости возвращается в испаритель.

Принцип работы и составные части теплового насоса

В принципе, работа теплового насоса представляет собой совместное функционирование трех замкнутых контуров, которые взаимодействуют между собой:

  •  Первый, по которому циркулирует теплоноситель, забирающий тепловую энергию из низкотемпературной окружающей среды (почвы, воды, воздуха);
  •  Второй, в котором циркулирует жидкость с низкой температурой испарения (например, фреон), забирает эту энергию, с помощью процессов испарения и конденсации увеличивает температуру и отдает тепло третьему контуру;
  •  Третий контур представляет собой ни что иное, как систему отопления дома (чаще всего теплые полы), он забирает тепловую энергию из конденсатора и отдает помещению.
  • По такому принципу работают все тепловые насосы, но в устройствах типа «грунт, вода/вода» в первом и третьем контурах жидкий теплоноситель, в устройствах «воздух/вода» — вместо первого контура наружный воздух, а в устройствах «воздух/воздух» и вместо первого и третьего контуров воздух наружный и помещения соответственно.

Для того чтобы такая система работала необходимы такие основные элементы:

  • Испаритель –в котором под воздействием тепловой энергии теплоносителя первого контура , через теплообменник, происходит нагревание и испарение жидкого хладагента (фреона);
  • Компрессор, который сжимает парообразный хладагент (при этом происходит выделение тепловой энергии);
  • Конденсатор, в котором теплый сжатый хладагент с помощью теплообменника отдает свою энергию теплоносителю третьего контура, а сам конденсируется (превращается в жидкость).
  • Терморегулирующий вентиль или клапан (ТРВ).

Все эти элементы соединены между собой герметичным трубопроводом второго контура. Испаритель, кроме того, должен иметь возможность подсоединения к первому контуру, а конденсатор – к системе отопления дома.

Рис. 1 Основные элементы теплового насоса

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
