Расчет и монтаж
Монтаж теплого пола Devi можно выполнять только после проведения расчетов. На первом этапе необходимо определиться с тепловыми потерями в помещении. Так как расчет этой величины сложен, то принято брать среднее значение необходимой мощности теплого пола на 1 м²:
- Комнаты, кухня – от 110 до 150 Вт/м².
- Остекленные лоджии – от 140 до 180 Вт/м².
- «Мокрые» помещения (ванная, душевая, туалет) – 130-450 Вт/м².
Определив тип помещения выполняется приблизительный расчет. Теплый пол Devi может комплектоваться кабелями различной мощности. Главным показателем является количество энергии на 1 м.п. Он зависит от толщины кабеля и количества жил. В настоящее время компания предлагает продукцию с мощностью 6, 10, 18 и 20 Вт/м. В зависимости от требуемой мощности нагрева регламентируется шаг укладки.
Перед началом работы рекомендуется нарисовать рабочий эскиз помещения. На нем будет отображено месторасположение датчика теплого пола Devi, нагревательных элементов и терморегулятора.
Совет
Важно заранее подготовить отдельную проводку для питания. Подключение системы в розетку без монтажа защитных выключателей строго запрещено
Также следует учитывать расположение мебели – она не должна находиться на конструкции, так как это может стать причиной отражения тепловой энергии и перегрева кабелей
Подключение системы в розетку без монтажа защитных выключателей строго запрещено. Также следует учитывать расположение мебели – она не должна находиться на конструкции, так как это может стать причиной отражения тепловой энергии и перегрева кабелей.
В зависимости от площади выбирается оптимальная модель – прокладка кабелей с нужным шагом укладки, либо монтаж уже готовых матов. Последняя схема будет удобна, если ширина помещения будет кратна габаритам матов. Теплый пол Devimat представляет собой сетку из полимера с тефлоновым покрытием.
Совет
Стандартная ширина мата составляет 50 см, а толщина – 5 мм. В зависимости от модели площадь укладки может составлять от 7 до 12 м². В комплекте идет защитный патрубок для монтажа датчика температуры.
В зависимости от вида пола применяются различные схемы монтажа. Рассмотрим самый распространенный вариант установки на бетонный пол с дальнейшим монтажом напольной плитки.
Достоинства и недостатки
Какому бы из перечисленных вариантов ни было отдано предпочтение, нужно понимать, что у установленной системы отопления будут свои плюсы и минусы. К её достоинствам следует отнести:
- Высокий уровень комфорта. По правильно смонтированному тёплому полу приятно ходить даже босиком.
- Равномерность прогрева воздуха в помещении, достигаемая за счёт большой площади теплоотдачи и естественной конвекции.
- Простоту регулирования температуры. Научится управлять оборудованием с помощью терморегулятора в состоянии даже люди, не имеющие специальных технических знаний.
- Отсутствие в интерьере помещений портящих внешний вид и занимающих свободное пространство элементов традиционных систем отопления.
Но придётся мириться и с хорошо известными недостатками, важнейшим из которых являются:
- Высокий расход электроэнергии.
- Необходимость снятия напольного покрытия для ремонта находящихся под ним компонентов.
Вероятность последнего нельзя полностью исключить даже в том случае, если укладка тёплого пола под плитку произведена правильно.
Если, с вашей точки зрения, достоинства перевешивают недостатки, и вы уже определились с типом конструктивного решения, можно приступать к выполнению работ. Необходимо строго соблюдать определённый порядок действий.
Планировка
Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку
Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:
- Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
- В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.
Планировка укладки кабеля теплого пола
Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.
Планировка укладки матов тёплого поля
Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.
Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.
Электросеть для теплого пола
После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую
Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным
Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.
Тёплые полы Deviflex нагревательные секции в стяжку
Преимущества: изменяя шаг укладки нагревательной секции можно менять мощность системы обогрева, укладка возможна при любой конфигурации обогреваемой поверхности, из-за большой толщины система инерционна — долго нагревается, но и долго держит тепло после этогоНедостатки: монтаж кабеля более трудоемкий, укладка в слой стяжки — минимальное увеличение уровня пола 3 см, инерционность системы обогрева
Под общим названием DEVIflex представлена целая серия различных нагревательных секций для систем электрического теплого пола. Нагревательная секция — это отрезок греющего кабеля определенной мощности и длины, к которому подсоединен электрический кабель питания (силовой, «холодный» конец). Соединяются они с помощью специальной герметичной муфты. Толщина греющего кабеля составляет 6-9 мм. Например, диаметр самого популярного кабеля DEVI для оборудования теплого пола — Deviflex 18T — составляет 6,9 мм
Поэтому нужно принимать во внимание, что использование нагревательных секций для укладки теплого пола влечет за собой увеличение уровня пола минимум на 3 см. При работе с нагревательными секциями необходимо помнить несколько правил:
- Напрямую греющий кабель подключать к электричеству запрещено (подключение идет только через «холодный» провод)
- Укорачивать или удлинять греющий кабель запрещено (при необходимости можно укоротить или нарастить «холодный» провод питания)
- Передавливать, сильно изгибать греющий кабель при монтаже запрещено (это приводит к локальному перегреву и дальнейшему перегоранию кабеля)
- При локальном выходе из строя греющего кабеля устанваливается специальная ремонтная муфта
- Если выгорел достаточно большой участок кабеля его необходимо заменять точно таким же кабелем для сохраниения мощностных характеристик нагревательной секции
Как правило, в системах «электрический теплый пол» нагревательные секции устанавливаются в слой стяжки (ЦПС) толщиной от 3 сантиметров. Секции DEVIflex крепятся к черновому полу с помощью специальной монтажной ленты, либо пластиковыми хомутами к монтажной сетке, армирующей стяжку. Нагревательная секция укладываются «змейкой». Расстояние между витками кабеля (шаг укладки) рассчитывается в зависимости от того, какой мощности систему обогрева нужно сделать. Например на балконах или лоджиях рекомендуется монтировать систему мощностью 180-200 Вт/кв.м. Т.е. для обогрева 3 квадратных метра балкона понадобится нагревательная секция мощностью 550-600 Вт. При этом шаг укладки можно рассчитать по формуле:
h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).
Регуляторы тёплого пола Devireg
На первый взгляд подобрать терморегулятор для теплого пола Devi Devireg достаточно проблематично. Дело в том, что потребителю предлагается несколько десятков различных модификаций оборудования.
На самом деле, регуляторы теплого пола Devi можно условно разделить на несколько групп:
Программируемый терморегулятор Девирег – имеет большое количество функций. Некоторые модели имеют суточный или недельный программатор, блок дистанционного управления. При необходимости можно купить модель, подключаемую к сети интернет, чтобы удаленно регулировать настройки и выставлять температурный режим с помощью смартфона. Обеспечивает минимальное время нагрева, а также экономию энергопотребления до 30% — 50%.
- Электронно-механический регулятор – управление выполняется с помощью кнопок или сенсорной панели. Преимуществом модели является одновременное подключение электронного температурного датчика пола и воздуха. Простая конструкция, тем не менее, эффективна, особенно в небольших помещениях.
- Механический терморегулятор – схема подключения теплого пола к терморегулятору Devireg настолько простая, что выполнить ее можно самостоятельно. Принцип работы механического регулятора основан на использовании термостата. При достижении определенной температуры, он срабатывает и отключает подачу электричества. Эта же схема действует в бытовых приборах (утюге).
Производитель обязательно предоставляет с каждым комплектом отопительного и регулирующего оборудования инструкцию самостоятельного поэтапного монтажа. Строгое соблюдение правил и рекомендаций, является гарантией длительной эксплуатации системы.
Полное отопление
В случае полного отопления эта мощность должна компенсировать расчетные теплопотери помещения и обеспечивать необходимую заданную температуру воздуха. Теплопотери главным образом зависят от климатических условий и качества теплоизоляции здания. Тепловые расчеты системы отопления для конкретных условий должен проводить специалист. В отдельных случаях величина теплопотерь помещения приводится в проектной документации.
После расчета общей мощности системы отопления рассчитывают площадь под укладку нагревательного изделия (свободная площадь). То есть площадь, занимаемая стационарными предметами (ванны, унитазы, холодильники, плиты и т.п.), вычитается из общей площади помещения.
Общая установленная мощность должна быть увеличена приблизительно на 30% (коэффициент запаса 1,3). Результат расчетов позволит определить необходимую мощность нагревательного кабеля. В зависимости от конструкции пола, назначения и фактических теплопотерь помещения удельная устанавливаемая мощность может составить 80…200 Вт/м2. Если расчетная удельная мощность превышает 200 Вт/м2, мы рекомендуем использовать дополнительные системы отопления, например, навесные радиаторы, электроконвекторы или ИК панели.
Регулятор Deviflex D 131 с датчиком воздуха
Оставшийся «третий брат» из перечисленных регуляторов — это регулятор Deviflex D 131 с воздущным датчиком, он контролирует работу тёплого пола по одному лишь датчику температуры воздуха (он внутри корпуса). Работа тёплого пола от такого регулятора может быть не совсем корректна, .т.к. термодатчик не чувствует изменение температуры пола, но чувствует изменение температуры воздуха, и может реагировать, например, на сквозняки. Опыт использования таких регуляторов показывает, что при одной настройке регулятора пол бывает слишком тёплым, а при незначительном уменьшении ручки пол может стать слишком холодным. Обычно такие регуляторы используются там, где ремонт уже сделан, а датчик заложить забыли, или замуровали в бетон (отчего он быстро выходит из строя), а новый датчик установить без вскрытия пола и стен нет никакой возможности, кроме того, регулятор Deviflex D 131 с воздущным датчиком можно использовать в других узко специфических целях, например в промышленности.
Дополнительные функции в механических терморегуляторах Devireg
Конструктивно в терморегуляторах Devireg может отсутствовать отдельная кнопка для включения и выключения тёплого пола, ее функцию выполняет поворотное колесико. Для отключения тёплого пола колесико поворачивается в сторону минимальной температуры (против часовой стрелки) до упора, при этом с тёплого пола питание снимается полностью.
Из дополнительных функций можно добавить следующее: возможность настройки ограничения максимальной и минимальной температуры пола. Настройка ограничения максимальной температуры пола может быть актуальна в тёплых полах с натуральным покрытием из дерева, там где в качестве покрытия кладется ламинат, паркетная доска, паркет. При таких покрытиях тёплый пол не рекомендуется прогревать до температур, превышающих 28°С, т.к. высокая температура может испортить напольное покрытие. Кроме того, настройка ограничителей может понадобиться там, где есть маленькие любопытные дети, которые все трогают, крутят и вертят.
Настраивается ограничение максимальной и минимальной температуры пола в девирегах следующим образом: при помощи маленькой шлицевой отвертки надо снять поворотное колесико. Внутри в отверстиях вставлены ограничители синего и красного цвета, для изменения настройки просто вытащите нужный ограничитель и вставьте его в нужное отверстие. Колесико установите обратно на место.
Остается добавить, что если на регуляторе температур нанесена условная шкала с градацией от состояния выключено до 5 условных единиц, то имейте в виду, что одна условная единица шкалы соответствует примерно 8°С, а максимальное значение на «5» соответствует 35°С на поверхности пола (внутри пола может быть на 10°С больше).
Гарантии и комплектация
В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.
Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.
А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.
Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.
Фиксация нагревательных кабелей или матов
После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

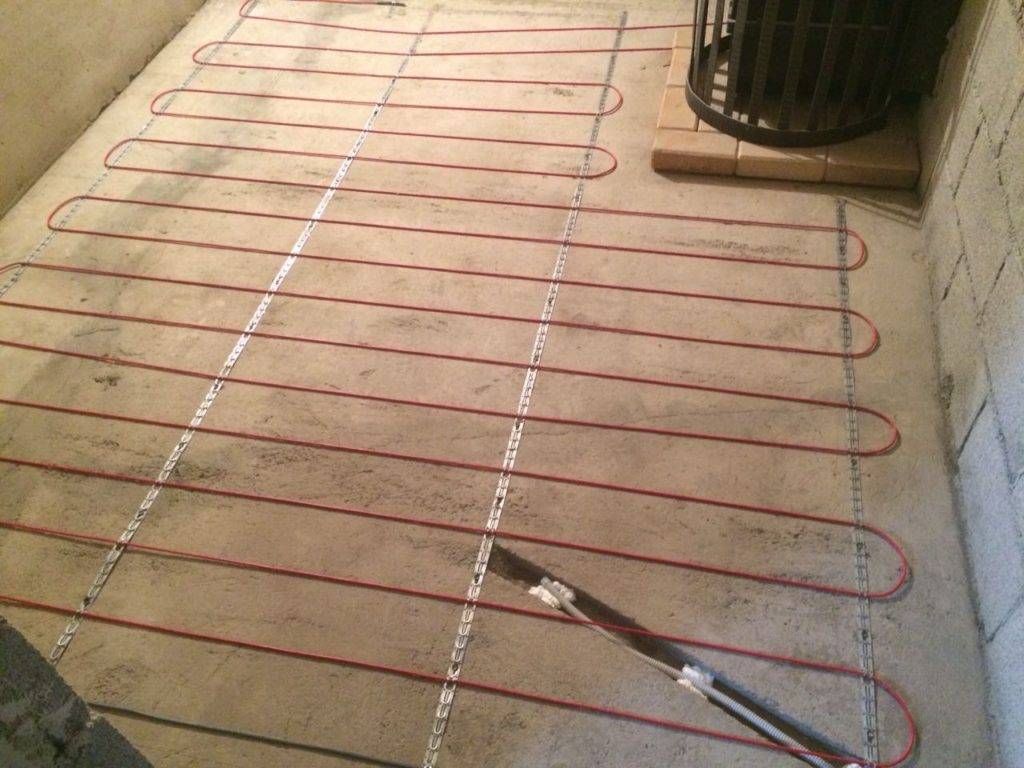

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.
В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.
После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.
Технология монтажа, поэтапная укладка теплого пола
Установка кабельной системы требует четкого соблюдения последовательности:
- Подготовка основания.
- Теплоизоляция.
- Гидроизоляция.
- Цементно-песчаная стяжка.
- Для равномерного распределения тепла, стяжку покрывают металлической сеткой или специализированной фольгой.
- Устанавливаются скобы или монтажная лента, к которым крепится нагревательный элемент.
- Конструкция заливается цементным составом, слой которого не должен быть менее 0,5 см.
- Полное высыхание заливки является сигналом к укладыванию напольного покрытия.
Если используются маты, их укладывают на прогрунтованную поверхность, проложив гофротрубой канавки кабеля. Другой конец подключают к регулирующим приборам.
Керамическая плитка
Керамическая плитка — наиболее подходящий вид. Она не только экологична, но и прекрасно переносит перепады температуры. Однако такие покрытия приводят к значительному обогреву пола. Если для тех, кто мерзнет, прикоснувшись к плитке, – это идеальный вариант, то для детской нельзя укладывать пол, который создаст лишнюю температуру покрытия. Дети подвижны, поэтому в слишком теплых помещениях часто становятся вялыми и быстрее устают.
Укладка плитки на тёплый пол
При выборе плитки лучше отдать предпочтение современным ПВХ
Она не только имеет привлекательный внешний вид, но и достаточно теплая без дополнительного подогрева — это важно в летнее время
Инструкция укладки пола по шагам
Если выполнять расчеты по мощности теплого пола, привлекая строителей (а эту услугу предоставляют многие продавцы комплектующих), то укладку электрооборудования можно выполнить и самостоятельно. Особенно упрощается задача, если для этого применяется DEVIheat с использованием матов.
Для того, чтобы выполнить работы без ошибок мог даже дилетант, специалисты составили пошаговую инструкцию по монтажу теплого пола DEVI, включающую в себя следующие этапы:
- штробирование пола и (при необходимости) поверхности стены для гофротрубки с термодатчиком;
- выравнивание основы;
- грунтование для усиления адгезии греющего мата;
- размещение согласно разработанной схемы. При этом учитывайте, что на теплый пол категорически запрещено устанавливать мебель и бытовую технику;
- прокладка соединительных проводов к монтажной коробке;
- проверка функционирования системы DEVI;
- нанесение плиточного клея по всей площади. Работу требуется проводить скрупулезно, стараясь до минимума сократить наличие воздушных пузырей. Дождаться полного отвердения материала согласно инструкции, слой не должен превышать 5-7 мм. Если зона обогрева занимает менее 4 м2, этот этап пропускается и плитка помещается непосредственно на мат;
- укладка керамического полового покрытия стандартным способом.
Выбрав теплый пол DEVI, вы значительно повысите комфортность своего жилья, особенно если ваша квартира расположена на первом этаже многоэтажки. Наличие терморегуляторов и термодатчиков позволит свести к минимуму потребление энергии, а также регулировать температуру подогрева. При этом вы можете воспользоваться устройствами, обеспечивающими эффективную эксплуатацию в ночное время, когда тарифы на электричество более щадящие. Благодаря тому, что компания DEVI применяет для изоляции кабеля материалы, не поддерживающие горение, и специальные термоизоляторы, вы не станете опасаться случайного возгорания при эксплуатации системы.
Отзывы о продукции DEVI
«Так как квартира однокомнатная и маломерка, из-за недостатка места собрался переоборудовать и термоизолировать лоджию. Особенно остро встал вопрос по поводу пола. Перелопатил много информации в нете, на форумах. По отзывам теплые электрические полы Devi были оптимальным вариантом. И мастера, которые делали ремонт тоже говорили, что надежные, хоть и недешевые. Несмотря на то, что есть большое количество инструкций по монтажу, все-таки сам проводить работы не решился, еще испорчу. В результате из лоджии получилась столовая, вынесли туда обеденный стол из кухни. На счет расходов: да, конечно, выросли, но не смертельно. В принципе, я был к этому готов. Друзья посмотрели, тоже захотели у себя переоборудовать».
Никита, Екатеринбург.
«Про наши морозы известно всем, кроме, наверное, коммунальщиков. На улице холодень, а отопительный сезон начинают по графику. А у меня дети маленькие, постоянно болеют. Решили поставить теплые полы. Хотелось, чтобы они были не из Китая, а DEVI – все-таки Европа. Муж у меня рукастый и грамотный, посмотрел видео и монтаж сделал сам, только купить Деви DEVImat DTIF пришлось. Марку специально списала с этикетки, вдруг кому пригодится. Муж сказал, что они самые простые в установке. А мы этой осенью впервые не мерзли, по полу можно ходить прямо босиком. Ощущения очень приятные. Надеюсь, что теплые полы прослужат долго».
Войнило Евгений, Самара.
«У меня квартира на пятом этаже, угловая. Стенка все время холодная, даже плесень временами появлялась, потому что угол не прогревался. Мастера посоветовали уложить кабель и греть стену в холодное время года. Чтобы не выключать пол, когда ухожу на работу, решила выбрать самого надежного производителя. В магазине продавец посоветовал DEVI. Сказал, что нареканий еще ни разу от покупателей не было. Кабель заложили в стену, заклеили обоями, совсем не видно. Пробки не выбивает, стена теплая и сухая, так что я очень довольна полом DEVI».
Марина, Нижний Новгород.
«Хотел сначала установить электрические теплые полы, потому что монтаж несложный. Потом все же решил водяную систему. Пришлось в своем доме, конечно, полы сорвать и земли вынести из подпола много, но зато надежнее и энергию расходовать не придется. А кто в квартире живет, тогда да, там это запрещено, тогда выхода другого нет, только маты DEVI».
Виктор, Московская область.
«Купил три года назад DEVI, повелся на бренд. Сейчас пол только слегка теплый, кабель еле греет даже на максимуме».
Андрей, Красноярск.
Нагревательные маты Devi и их модификации
Такие изделия более просты в монтаже, однако подходят они только для помещений с прямыми углами. Если геометрия комнаты нестандартна, завести их в непрямые углы будет значительно сложнее. Здесь не требуется самостоятельная раскладка шага и соблюдение расстояний. Нагревательные элементы уже вмонтированы в плёнку с сеткой. Всё, что требуется – это разместить полосы по полу в помещении и уложить сверху напольное покрытие.
В этой линейке всего две модели, характеристики которых можно также узнать из таблиц.
Одножильный нагревательный Девимат DSVF. Его максимальная температура составляет 90ºС. Укладывается он прямо в плиточный клей. Показатели таких матов следующие.
Одножильный нагревательный Девимат DSVFФОТО: otopleniye-sam.ru
Двухжильный нагревательный Девимат DTIF. Также способен разогреться до 90ºС. Характеристики практически ничем не отличаются от предыдущего варианта. Единственным отличием можно назвать экран, который здесь состоит из меди с алюминием (у одножильного алюминий отсутствует)
Что касается гарантии на все модели нагревательных матов и кабелей, то производитель остановил её на отметке 10 лет. Естественно, при отсутствии нарушений транспортировки и монтажа со стороны покупателя.
Девимат DTIF — двужильный кабель на подложкеФОТО: devi.market
