Подключение тёплого пола — варианты, схемы, пошаговые инструкции

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

  • Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
  • Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

    На ней показаны следующие элементы цепи:

  • Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
  • Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
  • Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
  • Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
  • Привод электрический. Управляет клапанами всех нагревательных контуров.
  • Коллектор распределяет теплоноситель по контурам.
  • Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
  • Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.

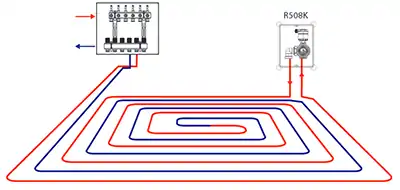

Теплый пол с гидравлическим разделителем

Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

  • Циркуляционный насос.
  • Радиаторы отопления.
  • Котел.
  • Накопительный бак.
  • Управляющее устройство.
  • Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:

Назначение комнатыОптимальная мощность, Вт/м.кв.
Кухня100-130
Спальня
Гостиная
Прихожая
Коридор90-110
Ванная120-150
БалконДо 180

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.

В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Монтируем нагревательные секции

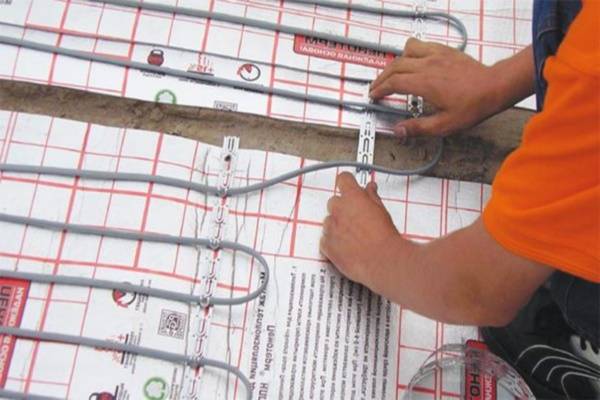

Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.

Монтаж кабеля

Перед укладкой проверяют провод на сопротивление.

Проверяют провод на сопротивление

Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.

Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.

Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.

Подключить к терморегулятору

Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.

Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.

Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность

Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо

Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.

В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.

Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.

Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.

Монтируют термодатчик

Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.

Особенности установки

На способ установки теплого пола влияет вид выбранного нагревательного элемента. Для кабельной системы существует два варианта – монтаж в стяжку с дальнейшим настилом напольного покрытия, размещение под плиткой (в слое клеевого состава) поверх стяжки. Пленочный материал всегда монтируется под финишной отделкой пола.

Этапы монтажа кабельного теплого пола:

  • Настил гидроизоляционного материала.
  • Создание теплоизоляционного слоя.
  • Правильное размещение и закрепление нагревательного кабеля.
  • Заливка стяжки.
  • Укладка напольного покрытия.

Порядок работ с применением инфракрасной пленки:

  • Формирование слоя гидроизоляции (производится по необходимости).
  • Укрытие поверхности фольгированным материалом.
  • Размещение пленочного покрытия.
  • Проверка электросистемы и корректной работоспособности нагревательного элемента.
  • Монтаж финишного напольного покрытия.


Теплый пол электрический своими руками

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление. Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их. Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого пола с размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый пол лучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Похожие материалы на сайте:

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

  • обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
  • необходимость использования большого количества дополнительных составляющих процесса;
  • управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.

Электрический теплый пол своими руками под ламинат и линолеум

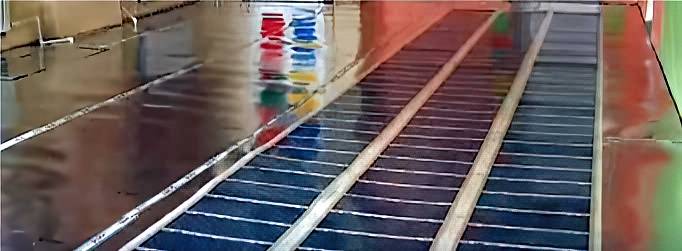

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Фиксируются одна к другой при помощи скотча.

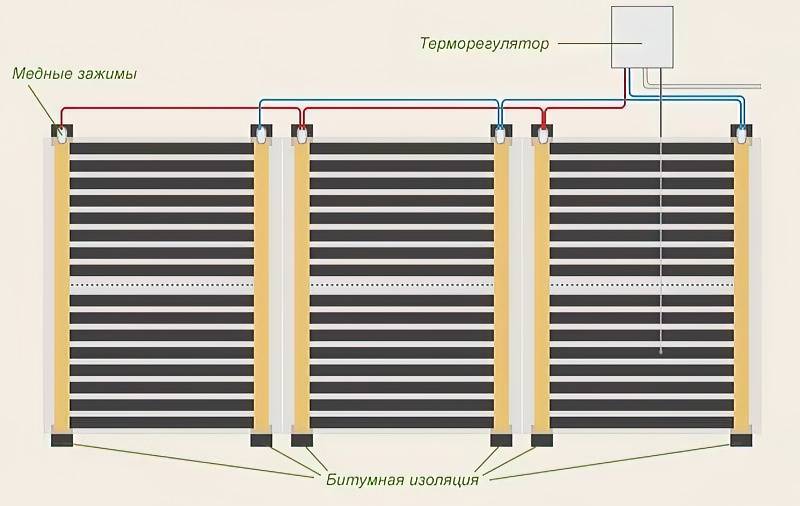

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Чтобы датчик не торчал, в подложке вырезают окошко.

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Уложенные провода заклеиваем скотчем.

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;

нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:

монтируется в стяжку;

укладывается поверх стяжки под плитку, ламинат;

укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

расчет теплого пола электрического;

место установки регуляторов обогрева и подвод питания;

место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Разновидности электрических теплых полов

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта


Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Читать также: Как получить разрешение на теплый пол в квартире

Монтаж пола в виде отдельного кабеля:

  1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. Контрольная проверка системы.
  7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Читать также: Теплый пол под линолеум: установка на деревянный и бетонный пол

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части.  Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Читать также: Электрический теплый пол в ванной: выбор и укладка

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
