2 фактора выбора теплых полов
Многие до сих пор в такой ситуации делают свой выбор в пользу водяных теплых полов. Объясняется это тем, что люди боятся влияния электромагнитного излучения на организм, которое якобы оказывают электрические теплые полы.
Тем временем, все производители уже давно обязаны иметь сертификаты и бумаги подтверждающие безопасность их изделий. А все греющие кабели делают экранированными.
Если же учесть сколько вокруг нас всяких WiFi, GSM и прочих сетей, то эл.полы не самое большое зло. Однако большинство это не убеждает в их правоте.
По их мнению, для ванной может быть это еще и сгодится, а вот если это основное отопление во всех комнатах, то любые головные боли или болезни будут автоматически записываться насчет электрических теплых полов.
Водяные же теплые полы абсолютно безвредны.
Ну и второй важный момент – это абсолютная ремонтопригодность водяных полов в любом месте. Причем сделать такой ремонт можно самостоятельно, в домашних условиях.
В случае повреждения греющего кабеля электрического мата, вам придется либо сдирать всю плитку и менять его целиком, либо вызывать специалистов с оборудованием для прожига, и поиска места КЗ тепловизором, с последующей установкой муфт.
Причем поиск некоторых аварий, даже у них может вызвать определенные неразрешимые трудности.
Поэтому безопасность и ремонтопригодность, те два фактора, которые склоняют для многих выбор в пользу водяных теплых полов в качестве основного источника отопления. Электрический же вариант, остается только как дополнительный источник тепла.
А вот факторы которые могут отпугнуть от водяных теплых полов:
сложность и дороговизна всей конструкции
Нужен котел, смесительный узел, коллектор и многое другое, без чего легко обходится электрический обогрев.
постоянные ревизионные работы
Замена воды, накипь на тэнах, поломки насоса, течи из некачественных труб. Короче говоря, многие монтажники на водяных полах зарабатывают в разы больше, и не только при их укладке, но и при дальнейшем обслуживании.
Естественно им выгодно убеждать своих клиентов о вреде электричества и теплых полах на их основе.
Лично ваш выбор должен зависеть от двух переменных:
бюджета на монтаж и необходимое последующее обслуживание
Если проблем с этим нет, то вперед в магазин за водяными полами.
отсутствие предрассудков и вера в современные технологии
Если это про вас, то электрический теплый пол, именно то, что вам нужно.
Особенности монтажа водяного пола
Перед началом работы важно рассмотреть, как уложить теплый пол. Для этого нужно создать план помещений, начертив на нем, как именно будет располагаться труба
Котел монтируется в отдельном помещении в соответствии с требованиями производителя оборудования. От него будут отходить линии нагревательных контуров. Предварительно они будут проходить гребенку.
Пол должен быть подготовлен для монтажа. Его тщательно очищают от строительного мусора, затем настилают слой утеплителя. Это должен быть пенополистирол или иной твердый материал. По периметру комнаты раскладывают демпферную ленту. Сверху на утеплитель монтируется стяжка. Она должна качественно высохнуть. На это нужно не меньше 3 недель, поэтому, рассматривая, какой теплый пол лучше, стоит учесть, что эта процедура в случае монтажа водяных труб достаточно продолжительная.
Затем на подготовленном основании раскладывают направляющие для труб и создают нагревательные контуры. Их подключают к гребенке, а затем к котлу. Систему нужно проверить перед заливкой в стяжку. Если все в порядке, заливается еще один слой стяжки. Его толщина составляет минимум 7 см. В противном случае пол не будет прогреваться равномерно.
Когда стяжка высохнет (примерно через месяц), можно запустить систему. Водяной теплый пол приподнимает уровень пола примерно на 25-30 см, поэтому монтировать его в квартире нецелесообразно.
Схема подключения коллектора
Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.
Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.
Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:
- Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
- Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
- Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
- Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.
В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.
Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Схема укладки и основные типы кабелей ТП
Существует два основных типа кабелей для теплого пола:
- Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
- нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
- жила заземления сделана из луженой меди;
- кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
- общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
- соединительные контактные муфты находятся на обоих концах кабеля.
Структура одно и двухжильного нагревательного кабеля
- Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.
Примерная схема укладки одножильного нагревательного кабеля на кухнеПримерная схема укладки двухжильного нагревательного кабеля в жилой комнате
Преимущества гидравлического пола
Водяной теплый пол
Пол становится источником тепла в помещении, обеспечивая горизонтальный равномерный прогрев в любом участке помещения. Тепло распространяется вертикально, создавая естественный эффект «ноги в тепле, голова в холоде», в отличие от радиаторного отопления, когда тепло идет вверх и затем возвращается вниз.
Особенно хорошо работает такая система обогрева там, где высокие потолки. Воздух не пересыхает, квартира прогревается равномерно. Эстетически гидравлические полы тоже выигрывают, поскольку нет нужды в настенных радиаторах, пространство освобождается. Кроме этого, водяной теплый пол экономически выгоден в эксплуатации, энергопотребление его ниже, а значит, снижаются расходы на содержание системы.
Виды труб и способы их крепления
В конструкциях водяных полов используются трубы различных типов:
- Изделия из металлопластика. Считаются наиболее оптимальным вариантом. Они обеспечивают стабильное сохранение нужной формы, легкие и простые в монтаже, стоят сравнительно недорого.
- Трубы из сшитого полиэтилена. Устойчивы к замерзанию жидкости, могут ремонтироваться. Однако при нагревании они распрямляются и с трудом сохраняют необходимую форму.
- Металлические трубы (медь). Они отличаются высокой работоспособностью и функциональностью. Однако при использовании их вместе со стяжкой, требуется защитный слой, исключающий щелочное воздействие.
Крепление труб к основанию может быть выполнено разными способами, в зависимости от конструкции теплых полов:
- Быстрый способ крепления стягивающими полиамидными хомутами непосредственно к сетке. Расход материала: 2 хомута на 1 метр.
- Стальная проволока для креплений. Также используется вместе с монтажной сеткой, расход такой же, как и у хомутов.
- Быстрая фиксация с помощью степлера напрямую к теплоизоляционному материалу. На 1 метр требуется два фиксатора.
- Специальные фиксирующие траки в виде U-образной планки из поливинилхлорида. В них укладываются трубы на 16 и 20 мм, после чего они жестко закрепляются на полу.
- Маты из полистирола, предназначенные для водяных полов. Их плоскость покрыта канавками и столбиками, между которыми прокладывается труба.
- Монтаж в деревянных полах выполняется с помощью распределительных алюминиевых пластин. Помимо крепления, они выполняют функцию отражения и равномерного распределения тепла по всей поверхности.
Как рассчитать теплые полы
Предварительно рассчитанный теплый пол, и его технология монтажа позволяют заранее определить наиболее оптимальную схему укладки труб и рассчитать количество необходимых материалов. С этой целью составляется подробная схема, на которой отмечено точное расположение всех элементов.
При этом, следует учитывать следующие правила и технические условия:
- Места установки мебели, сантехники и других тяжелых предметов определяются заранее, после чего составляется схема монтажа. Укладка труб на этих участках не допускается.
- Контур, состоящий из труб диаметром 16 мм, должен иметь длину не более 100 м, а при диаметре 20 мм – не более 120 м. В противном случае давление в системе будет недостаточным. Следовательно, площадь одного контура в среднем составляет до 15 м2.
- Несколько отдельных контуров, устанавливаемых в одном месте, не должны существенно отличаться по длине. Как правило, они используются в помещениях с большими площадями.
- Расстояние между трубами соблюдается в пределах 15 см. такой интервал предполагает качественную теплоизоляцию. При частых морозах в зимнее время, когда температура воздуха опускается ниже минус 20 градусов, шаг укладки уменьшается до 10 см. Расстояние между трубами в этом случае можно уменьшить только возле наружных стен. В северных районах потребуется дополнительная установка обычных батарей.
- При расчетах следует учитывать, что расход труб с шагом установки 15 см составит около 7 м на 1 м2 помещения, а с шагом 10 см – 10 метров на 1 квадрат.
Плотность потока теплоносителя зависит от его средней температуры. Расчет этой величины выполняется путем деления суммы теплопотерь в данном помещении (Вт) на площадь с уложенными трубами (за вычетом отступов от стен). Показатель средней температуры вычисляется через ее величину на входе и выходе из контура. Разница между ними составляет примерно 5-10С. Нагрев самого теплоносителя не должен быть выше 55 градусов.
Общая длина контура рассчитывается следующим образом: активная площадь обогрева (м2) нужно разделить на размер шага укладки (м). К полученной величине добавляются размеры загибов и расстояние между контуром и коллектором. Общие исходные данные позволяют лишь предварительно рассчитать тёплые полы. Более точные регулировки выполняются на готовой системе, где используются термостаты и смесительный узел.
Теплый пол и особенности материалов
Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:
- Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
- Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
- Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.
Схема подключения электричества
После монтажа нагревательных элементов испытывают сопротивление провода, по инструкции подключают температурный датчик к терморегулятору. Затем к подведенному кабелю питания подсоединяют сам терморегулятор и провода от нагревателей, питающий и нагревательный кабель заземляют (с помощью специальной клеммы). Подключение всей системы обогрева к электросети выполняется через автоматический выключатель.
Работы выполняются по инструкции, прилагаемой к комплекту электрической системы. Также подробные схемы подключения питания можно изучить на медийных ресурсах производителей или профильных компаний.
Виды и типы электрополов
С точки зрения технического оснащения все современные электрические полы можно разделить на 3 основных вида:
- классические кабельные, имеющие несколько разновидностей;
- инновационные инфракрасно-карбоновые, стержневые и пленочные;
- и термоматы, то есть тонкокабельные на сетке.
Все эти виды электрического пола имеют ряд обобщающих признаков:
- им требуется сухое монтажное основание;
- они нуждаются в теплоизоляции с заземлением;
- их оснащают специальным терморегулятором.
Кроме того, все они являются надежными и долговечными системами дополнительного отопления помещений.
А еще существует несколько типов электрополов, которые могут относиться к одному виду (а могут и нет), но различаться между собой по:
- особенностям монтажных технологий;
- сочетанию с различными видами напольных покрытий;
- качеству вырабатываемого тепла.
Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.
Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Возможные ошибки

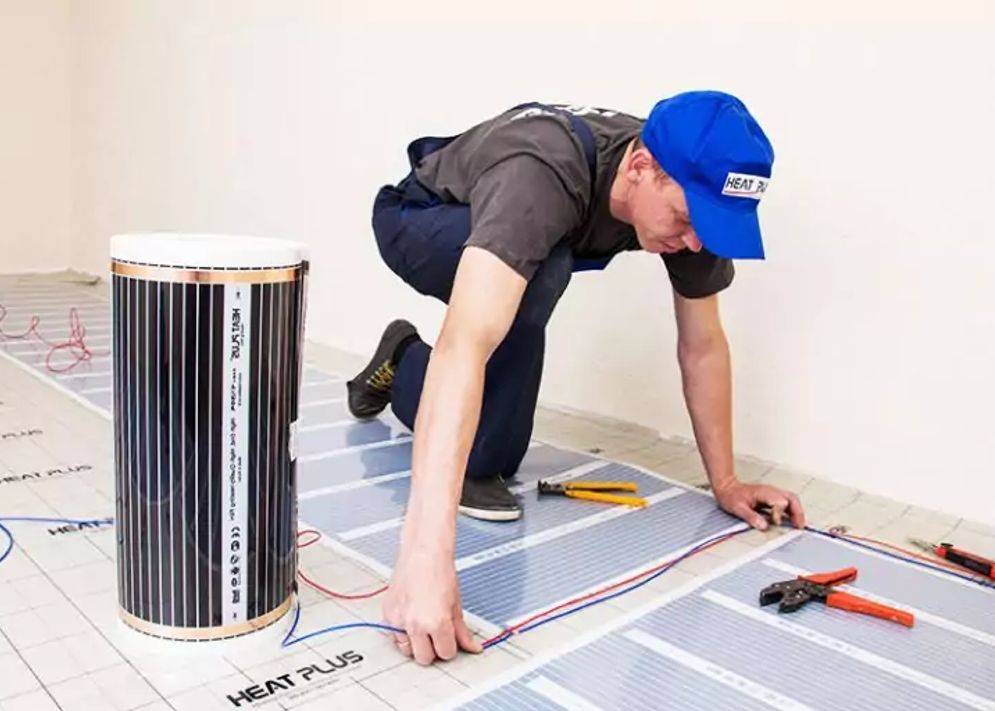

Несмотря на простой монтаж ИК теплого пола, новички допускают во время работы некоторые ошибки, негативно влияющие на процесс эксплуатации:
- Использование пленочного пола во влажных помещениях. При попадании на пленку воды происходит утечка тока, на которую реагирует защитное оборудование. В результате пол не будет работать из-за постоянного автоотключения. Если защиту из схемы исключить, из-за утечки тока изоляция проводки начнет плавиться, а это приведет к замыканию или пожару.
- Монтаж пленки в стяжку или плиточный клей. Вяжущие или клеящие состав является щелочной средой, которая быстро его разъедает ламинирующий слой. Контакты, находясь в слое стяжки, подвергаются электрохимической коррозии, что приведет к их быстрому разрушению.
- Прокладка проводов по слою теплоизоляционной подложки. через напольное покрытие на провода передается механическая нагрузка и со временем изоляция перетирается, приводя к короткому замыканию. Под провода в подложке необходимо прорезать канавки. Если толщина подложки более 4 мм, то глубины будет достаточно даже для перехлестов.
- Некачественное зажимание клипс. Делать это следует специальными обжимными клещами. Но многие мастера из-за их отсутствия используют простые плоскогубцы, которые не обеспечивают достаточной плотности контакта или, наоборот, чрезмерное усилие способствует ломкости подсоединения. Неплотный контакт будет искрить и подгорать, пока совсем не отгорит. В худшем случае искрение контакта может привести как к скачкам напряжения, что опасно для всей внутриквартирной сети и включенной бытовой техники.
- Не правильная установка клипсы. Соединительная клипса обязательно должна одной стороной заходить внутрь пленки, соприкасаясь непосредственно с медной шиной.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Какие бывают теплые полы
Обогрев коммунальных квартир, частных коттеджей, дач теплыми полами пользуется у потребителей высокой популярностью. Он более эффективен по энергозатратам, если его элементы хорошо изолированы от несущей бетонной основы. Также монтаж напольной электронагревательной системы намного дешевле, чем установка радиаторных теплообменников и подводка к ним трубопровода.
Электрические
Электрический кабель выпускают нескольких типов, обычно в подогреваемые полы монтируют модели резистивного принципа действия. Внутри них находится изолированная спираль с высоким сопротивлением, которая нагревается при прохождении электрического тока. В торговых сетях реализуют нагревательные маты на сетках, в которых электрокабель подключен с 2-х концов.
Более практична разновидность с нагревательной спиралью, которая проходит по одному проводнику. В этом случае провод не возвращается в исходную точку и отвязан от сетчатой подложки, благодаря чему его можно выкладывать в любом положении.
Любой электронагревательный кабель имеет температурный датчик, который помещают в зону обогрева, и связанный с ним блок управления, автоматически поддерживающий заданный температурный режим.
Из-за высокой стоимости электроэнергии электрический теплый пол редко помещают в стяжку с большой тепловой емкостью. Обычно его промазывают сверху заводским стяжечным раствором или плиточным клеем, закрывая полости между проводами для лучшей теплопередачи, и наклеивают поверх керамическую плитку.
Существует еще одна разновидность электронагревательных кабелей, носящая название саморегулирующиеся, однако по ряду причин их не используют для напольного обогрева.
Рис. 1. Электронагревательный кабель и его укладка
Инфракрасные
Инфракрасные пленки также используют в полах, но помещают их под любые легкосъемные напольные покрытия — ламинат, паркет, древесные плиты или доску, ковролин. Работают пленки за счет нагревания инфракрасным излучением любых объектов в помещении, которые затем отдают в окружающую среду преобразованную тепловую энергию.
Водяные
Отопление помещений посредством водонагреваемых полов — самый распространенный вариант в загородных домах. Для его реализации устанавливают электрический, газовый или твердотопливный котел, организуют отопительный контур и подключают к нему коллектор. К коллекторным гребенкам подсоединяют длинный гибкий трубопровод, который размещают на теплоизолирующей подложке.
Для труб выбирают полимерные материалы — сшитый или термостойкий полиэтилен, металлопластик, пользователи с высокими доходами могут позволить себе медные трубы, в тысячу раз лучше проводящие тепло в сравнении с полимерами.
После монтажа теплообменной трубопроводной магистрали ее накрывают цементно-песчаной плитой с ровной и гладкой поверхностью.
Рис.2. Пленочный обогреватель — примеры размещения
Укладка и система управления
При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.
Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.
Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.
