Что такое термопара для газового котла – принцип работы, устройство

Полезные рекомендации

Стоит уяснить, что от того, насколько правильно работает термоэлектрический преобразователь, который установлен в газовом котле либо плите, зависит не только работоспособность всего оборудования. Под угрозой находится и личная безопасность всех обитателей дома.

Ведь если устройство неисправно, значит, оно не может сработать вовремя, что повлечет за собой утечку газа. А это в свою очередь приводит к взрыву

Поэтому крайне важно проводить регулярные проверки показаний устройства. Это позволит избежать серьезной катастрофы

На качество измерений могут влиять ряд факторов:

  • качество спая;
  • наличие электрического шума;
  • есть утечка газа;
  • термоэлектрическая неоднородность.

Мало знать, что такое термопара, необходимо понимать – те термопары, которые установлены в плитах, обеспечивают не только качественную работу техники, но и отвечают за безопасность. При ее повреждении лучше сразу заменить ее новым устройством. Сделать это можно самому, но лучше будет обратиться к специалисту.

Устройство и конструкция

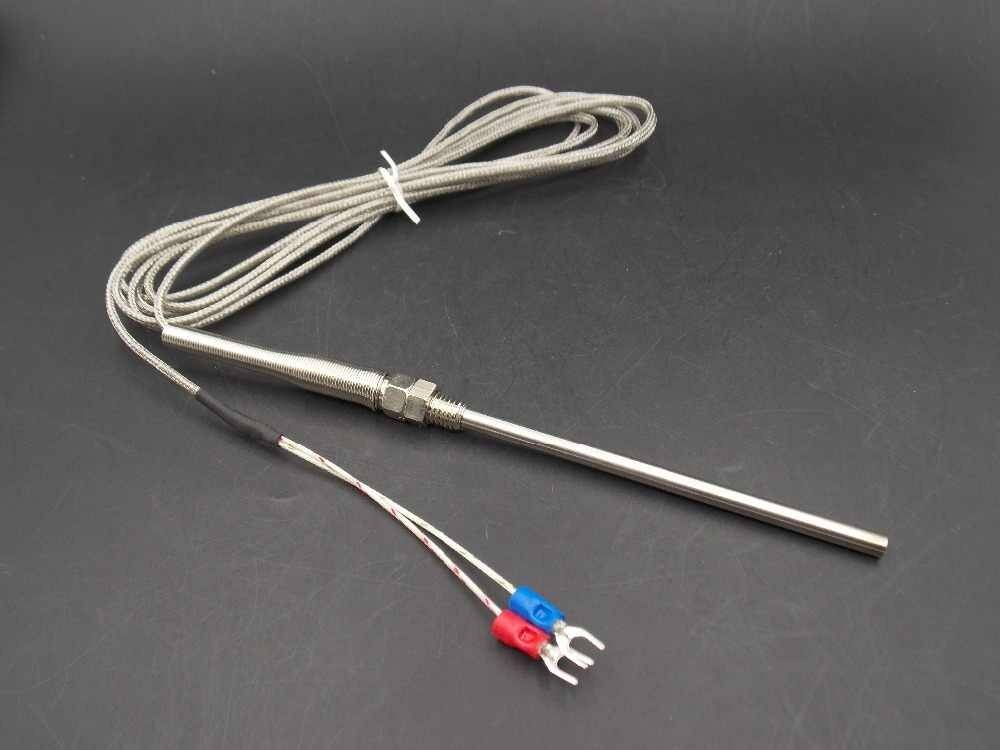

Рис. 3: пример конструкции термопары

Конструктивно термопару можно подразделить на такие элементы:

  • – состоит из двух проводников, реже полупроводников, соединенных в одну цепь;
  • – продолжают вывод рабочих проводников от места спайки до точки подключения к электрической цепи, на всей протяженности провода изолируются друг от друга;
  • – выполняется в виде металлической трубки по всей длине и проводов его подключения.

Спай включает в себя две проволоки из разнородных материалов. В состав которых могут входить цветные и благородные металлы, как правило, в сплавах. В зависимости от состава проводников термопары подразделяются на несколько типов, особенности которых приведены в таблице.

Таблица 1. Типы термопары

Тип термопарыСплавРоссийская маркировкаДиапазон температур, °СОсобенности термопары
Kхромель-алюмельTXAот -200 °С до +1000 °СВозможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода
Lхромель-копельTXKот -200 °С до +800 °ССамая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С.
Eхромель-константанTXKnот -40 °С до +900 °СВысокая чувствительность.
Tмедь-константанTMKnот -250 °С до +300 °СМожет работать в атмосфере, в которой  небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности.
Jжелезо-константанТЖКот -100 °С до +1200 °СХорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом.
Авольфрам-ренийТВРвыше +1800 °СХорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям.
Nнихросил-нисилТННот -200 °С до +1300 °СВ группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С.
Bплатинородий-платинородиеваяТПРот +100 °С до +1800 °СВысокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению.
Sплатинородий-платинаТПП10от 0 °С до +1700 °СВысокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС.
Rплатинородий-платиноваяТПП14от 0 °С до +1700 °СОбладает свойствами, идентичными термопаре типа S.

Как видите из таблицы, различный тип обуславливает разный рабочий диапазон температур, чувствительность к ее изменению, стабильность при длительной нагрузке и другие характеристики. Что обязательно следует учитывать при выборе конкретной модели для плиты в случае замены или установки с нуля.

Проверка термопары домашней газовой колонки

Длительная эксплуатация домашней газовой колонки вполне допускает такой момент, когда термопара выходит из строя. В этом случае необходима проверка функционирования системы и, соответственно, проверка непосредственно сенсора контроля.

Конечно, далеко не все владельцы газового оборудования способны выполнить такую работу. Да и с точки зрения безопасности, лучшим решением станет обращение в газовую компанию для решения такой задачи.

Но вместе с тем, ситуации могут быть разные, включая невозможность обращения к специалистам по каким-то причинам. Тогда остаётся единственный выход – попытаться сделать работу своими руками.

На картинке показан один из вариантов установленной термопары, которую нужно проверить: 1 – непосредственно горячая область датчика, чаще всего поддающаяся разрушениям; 2 – гайка крепления, которую нужно отвинчивать для демонтажа; Такая же гайка может использоваться на другом конце термопары

В таком варианте развития событий неискушённого в газовых делах пользователя интересует, каким образом проверить термопару на газовом котле с помощью тестера – распространенным прибором диагностики электрики и электроники. Попробуем раскрыть этот технологический момент, дабы облегчить задачу.

Этап #1 — подготовка к проверке тестером

Для начала напомним – тестер представляет собой измерительный прибор – стрелочный или цифровой, при помощи которого доступно измерить:

  • сопротивление;
  • величину напряжения (переменного и постоянного);
  • силу тока (переменного, постоянного).

Отмеченные измеряемые значения являются своего рода основными. А еще, современные тестеры способны проверять ещё целый ряд параметров, к примеру, индуктивность или ёмкость.

Но с учётом принципа работы термопары бытового газового котла, вполне достаточно режима измерения напряжения в диапазоне милливольт.


Процедура тестирования термопары при помощи измерительного прибора и простого нагревательного элемента – парафиновой свечи. Как видно из показаний тестера (25 мВ), датчик контроля пламени газовой горелки исправен

Помимо измерительного прибора (тестера), наладчику потребуется ещё один достаточно простой инструмент – источник нагрева. Лучше, если такой источник будет иметь способность излучать открытое пламя. Поэтому, оптимальным вариантом здесь будет использование обычной парафиновой свечи.

Этап #2 — визуальный осмотр на наличие дефектов

Сама процедура тестирования сенсора контроля пламени несложная. Однако, прежде чем приступать к выполнению горячего теста, рекомендуется внимательно изучить термопару визуально с внешней стороны.

При осмотре области спая и нисходящего стержня на поверхности не должны просматриваться физические дефекты металла, в том числе области прогара.

Этап #3 — тестирование работоспособности датчика

Завершив визуальный осмотр, можно приступить непосредственно к выполнению горячей проверки. Для этого область спая и нисходящий участок стержня термопары газовой колонки помещается над фитилем свечи.

Далее на терминальные концы термопары подключается измерительный прибор (тестер), после чего свечу зажигают. Формируемый потенциал наблюдают на рабочей шкале измерительного прибора.


По сути, для проверки работоспособности сенсора допустимо использовать любой подходящий источник нагрева, например, бытовую зажигалку. Правда, в зависимости от мощности нагревающего источника, показания на тестере могут быть ниже нормы или, напротив, выше нормы

Отсутствие каких-либо показаний электрического потенциала явно свидетельствует о неисправности сенсора. При частичных дефектах на измерительном приборе могут отмечаться хаотичные (неустойчивые) показания единиц милливольт. Если же датчик газовой колонки исправен, на приборе, как правило, фиксируют стабильное значение, равное десяткам милливольт (20-30 мВ).

Причём, по мере нагрева корпуса термопары пламенем свечи, показания на шкале прибора незначительно меняется в сторону увеличения. Если же пламя свечи загасить, показания тестера устремятся к нулевому значению по мере остывания корпуса стержня и области спая. Вот, собственно и всё. При таком развитии событий, термопару, как вполне исправную, можно смело ставить по месту действия.

Проверка термопары

Иногда случается, что газовый котел перестает стабильно работать и причин этому может быть много, но зачастую, самой распространенной является неисправность термопары. Первым признаком неисправности газового котла чаще всего становится проблема с кнопкой на магнитной коробке, а точнее она не фиксируется во время работы котла.

В большинстве случаев хозяева газовых котлов в подобной ситуации попросту фиксируют кнопку в нажатом положении при помощи скотча или изоляционной ленты. Но, во-первых это решает проблему только временно, а во-вторых такой метод может привести к непредсказуемым последствиям, например, к полному выходу из строя газового котла или к несчастному случаю.

Если такая проблема с кнопкой начала проявляться, следует сразу принимать меры к ее устранению. В первую очередь необходима проверка терморегулятора. Есть простой метод, как проверить термопару мультиметром:

  1. Для начала необходимо отключить газовый котел от электросети и газопровода для обеспечения безопасности во время выполнения ремонтных работ.
  2. На одном конце термопары находится термодатчик, а вторым концом при помощи гайки термопара крепиться к электромагнитному клапану.
  3. Гайка откручивается от клапана, и термопара снимается с газового котла.
  4. Далее необходимо нагреть датчик термоэлектрического преобразователя над источником стабильного огня (например, газовая конфорка кухонной плиты или свеча). Датчик необходимо держать на высоте примерно 1 см от пламени.
  5. После того как термопара нагрелась, необходимо использовать вольтметр или тестер установленный на мВ. Один щуп прикладывается к корпусу термопары, а второй щуп – к выходному контакту.
  6. В течение 45-60 секунд после начала нагрева термопары мультиметр начнет фиксировать электрическое напряжение. Если показания колеблются в пределах 18-25 мВ, это будет означать, что терморегулятор исправен и проблема, скорее всего, в плохом контакте между электромагнитным клапаном и термопарой.

Также в случаях, когда напряжение термоэлектрического преобразователя не превышает 18 мВ, он может быть все же исправным. Необходимо подвигать терморегулятор в пламени и провести замер щупами для мультиметра еще раз.

Оптимальное значение электрического напряжения для стабильной работы электромагнитного клапана является 20-25 мВ. Но даже при 18 мВ клапан может продолжать работать без выбивания. Кнопка будет постоянно выключаться при значении напряжения меньше 16-17 мВ.

Самый распространенный тип поломки термопары это прогорание термодатчика.

Также для повышения напряжения в термопаре, а, следовательно, и повышения чувствительности электромагнитного клапана, отверстие запальника специально дополнительно увеличивали. Это приводит к повышению напряжения до значения 30 мВ, но срок эксплуатации терморегуляторов в таких условиях снижается.

  • https://otivent.com/termopara-dlja-avtomatiki-gazovogo-kotla
  • https://gradusplus.com/kotly/gazovye/termopara/
  • https://www.tproekt.com/termopara-dlya-gazovogo-kotla/
  • http://www.tskl.ru/shop/assident_kkk/knopka_zajata/page_1/
  • https://evosnab.ru/instrument/test/kak-proverit-termoparu-multimetrom

Конструктивные особенности термопары промышленного типа

Промышленный термоэлектрический преобразователь

В датчиках такого типа электроды (проводники) изготавливаются из неблагородных металлов.

Для защиты от агрессивных рабочих сред они помещаются в трубу, оснащенную подвижным фланцем – он служит для крепления прибора.

Корпус головки промышленной термопары литой, с крышкой. В головке при помощи винтов и незакрепленных (плавающих) зажимов закреплены фарфоровые колодки. Такая конструкция позволяет компенсировать линейное расширение электродов при разогреве.

Рабочий спай изолируется наконечником. Защитная труба состоит из двух участков – рабочего и нерабочего. Соединительные провода пропущены через штуцер, снабженный асбестовым уплотнителем.

В термопарах с электродами, изготовленными из благородных металлов, применяются неметаллические защитные трубы (фарфоровые, кварцевые и пр.). Лабораторные термопары защищаются теплостойкой резиной, эмалью или шелком.

С помощью GSM модуля для котла можно дистанционно управлять температурой в помещении, изменять параметры работы системы отопления и даже отключить котел в случае необходимости.

Правильный расчет объем теплоаккумулятора способен обеспечить максимальный КПД котла, эффективность и длительный срок эксплуатации всего оборудования системы. О том, как провести расчеты, читайте в нашем обзоре.

Возможные неисправности и методы их устранения

Если при нажатии кнопки подачи газа горелка включается и тут же гаснет, это говорит о неисправности термопары. Также это может быть результатом плохого контакта преобразователя с электромагнитным клапаном.

Ремонт неисправности термопары газового котла заключается в следующем:

  • извлекают конец термопары, открутив гаечным ключом прижимную гайку, при помощи которой преобразователь прикрепляется к клапану;
  • если при осмотре обнаруживается наличие загрязнений или окислов, зачищают место контакта мелкой шкуркой;
  • далее при помощи мультиметра проверяют работоспособность устройства.

В случае если клапан в рабочем состоянии, следует обеспечить корректное соединение преобразователя с клапаном: найти соответствующее положение прижимной гайки для оптимального контакта.

Следует знать, что если преобразователь газового котла вышел из строя, прибор не подлежит восстановлению. Здесь необходимо выполнить замену термопары, установив вместо нее новый образец. Продукция этой категории предлагается множеством отечественных и зарубежных производителей, среди которых «Арбат», Жуковский завод АОГВ, концерн Honeywellи другие промышленные компании. Ценовой диапазон на это устройство варьируется в пределах 600-2000 р.

Основные сферы применения термопар – автоматика газового оборудования, установки литейной промышленности и множество других направлений производства. На базе этого прибора разработан целый ряд терморегуляторов и термометров бытового и промышленного назначения. В руках народных умельцев термоэлектрический преобразователь может стать основой для мини электростанции, его используют для создания зарядных устройств, при помощи которых можно заряжать маломощные устройства от открытого огня, в том числе, и от костра.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Проверка

Проверить термопару на работоспособность достаточно просто. Для этого необходимо сначала демонтировать элемент. Перед демонтажем можно провести чистку. Выполняется она следующим образом:

Необходимо при помощи наждачной бумаги зачистить корпус наконечника. Скопившийся нагар не пропускает тепло, что приводит к долгому нагреву термоэлемента. Также нужно проверить все электрические контактные соединения. Часто при включении нескольких конфорок происходит повышение температуры, от чего плавится изоляция проводов. Не изолированные провода могут касаться корпуса плиты, создавая короткое замыкание

Стоит обратить внимание на жесткость усадки клемм. Нагрев медных наконечников может снизит контакт с проводником, от чего клапан просто не получит напряжения для создания магнитного поля

После чистки нужно повторить включение плиты. Если проблема осталась прежней, термопару нужно демонтировать.

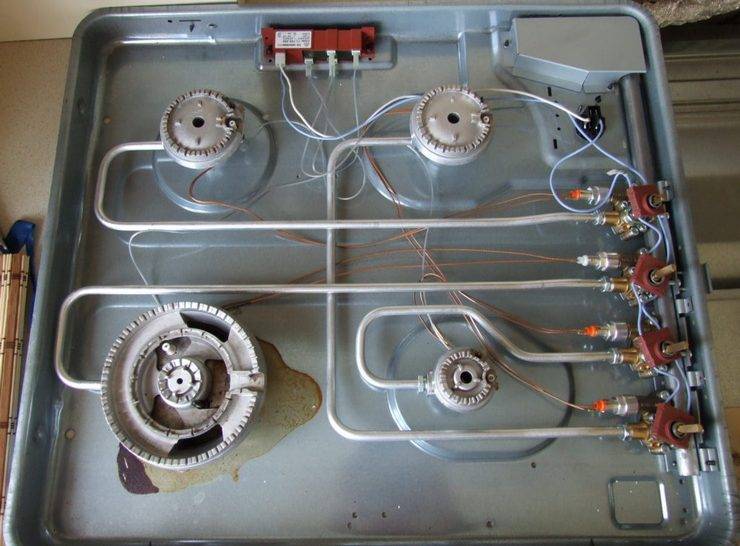

Часто в одной плите установлены термоэлементы на всех конфорках и внутри шкафа. Если чистка не привела к желаемому результату, придется демонтировать и проверить все элементы.

Перекрыть главный кран подачи газа. Понять верхнюю панель плиты. Если устройство находится внутри духового шкафа, демонтировать дверцу. Найти электромагнитный клапан. При помощи гаечного ключа отсоединить элемент от корпуса клапана. Газовые регуляторы имеют различное соединение, простое штуцерное или в виде клемм

Отсоединять клеммы нужно осторожно, чтобы не поломать выступающий наконечник. Восстановить его не удастся

Далее понадобится просто осмотреть поверхность элемента. Если он поврежден, то проверка не потребуется. Деталь придется заменить. Починить расплавленную пару невозможно. Если корпус целый, понадобится проверка мультиметром:

  1. Мультиметр установить в режим замера минимального постоянного электрического напряжения.
  2. В трубке имеется токопроводящий контакт, к нему необходимо присоединить «+» щуп мультиметра.
  3. Щуп «минус» соединить с корпусом элемента.
  4. Нагреть наконечник на открытом пламени.

При нагреве, исправный термоэлемент должен выработать долю электрического тока от в 17–25 мВ. Если напряжение отсутствует или ниже этих значений, деталь требует замены. Прозванивать деталь на сопротивление не рекомендуется. Такая проверка покажет только целостность корпуса. Неработающую термопару запрещается разбирать с целью ремонта. Восстановить нагревательные элементы не получится, так как невозможно найти детали для замены.

В случае исправной термопары, проверки потребует электромагнитный клапан. Отремонтировать его сложно, при неисправности лучше заменить новым. Для проверки клапан нужно демонтировать, предварительно перекрыв подачу газа. На работающих плитах такую процедуру выполнять нельзя. Далее:

  1. Проверить деталь на загрязнения.
  2. Вынуть и почистить фильтр, на последних моделях он расположен со стороны входа.

Далее понадобится батарейка или блок питания. «+» контакт от батарейки необходимо соединить с единственной клеммой устройства, «минус» при помощи куска провода подается на корпус. В течение минуты должен прозвучать щелчок, оповещающий об открытии запорного устройства. После отсоединения батареи от клеммы, щелчок должен повторится, оповещая о закрытии затвора. Если клапан не отреагировал на подачу напряжения, его необходимо поменять строго на аналог. В случае закрытия во время подачи напряжения, клапан тоже признается непригодным.

Для чего нужно проверять термопары

Любой энергетический агрегат будет отключен аварийно, если не сработает датчик температур. Замена термопары дорогостоящий процесс, тем более что она нужна не во всех случаях. Чтобы исключить ложное срабатыватывание автоматики безопасности по факелу пламени, лучше провести проверку ТП. Восстановление его работоспособности начинают с визуального осмотра термопары.

Как правило, она выходит из строя по причине перегорания термального индикатора, что случается довольно часто в котлах. В этом случае на поверхности датчика можно обнаружить черную вмятину либо даже сквозную дыру. В таком случае такой измеритель отбраковывается сразу и потребуется установить новый.

Ремонт своими руками

Уметь починить любую вещь в доме – признак настоящего хозяина. Но в отношении газового оборудования нужно быть осторожным.

Ремонтом газового оборудования должен заниматься специалист, имеющий сертификат.

Но не все, что есть в таком приборе – газовое. Заменить конфорки, горелки, почистить детали – для этого не нужен мастер с допуском к работе. Прежде всего, нужно выявить неисправность.

Сбой в работе термопары для газовой плиты выглядит так. Газ горит только при нажатой кнопке. Стоит ее отпустить – пламя тухнет. Чтобы выяснить причину, нужно тщательно осмотреть как сам прибор, так и плиту в целом.

Работу по устранению неисправности термопары начинают с отключения подачи газа и осмотра техники.

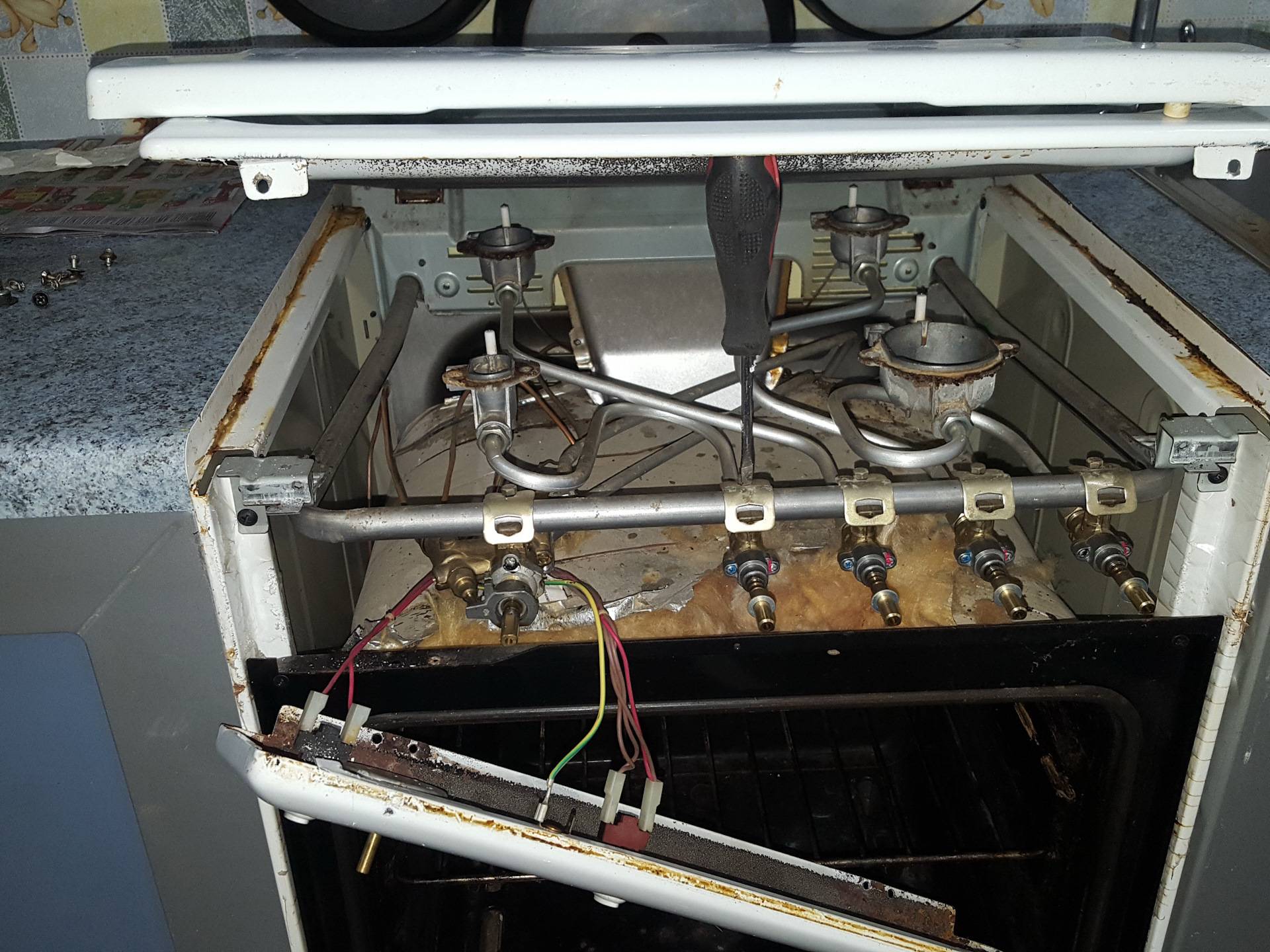

  • Разбираем газовую плиту.
  • Снимаем с конфорки рассекатель.
  • Убираем отражатель.
  • Проверяем состояние термопары.

Частыми причинами поломки термопары являются ее загрязнение или повреждение датчика.

Возле газовой горелки находится два прибора. Один из них напоминает свечу зажигания в автомобиле. Это для розжига плиты. Второй – термопара. Причинами выхода ее из строя могут быть:

  • загрязнение;
  • повреждения;
  • смена вида газа;
  • поломка датчика или клапана.

Если загрязнен элемент термопары в газовой плите – его нужно как следует почистить. Термопара – два куска металла и чистка ее это пройти мелкой наждачной бумагой по поверхности.

Возможны повреждения проводки прибора. Потертости из-за неправильного монтажа, грызуны или домашние животные, возможны и другие причины повреждений.

После устранения неисправности газконтроля, необходимо тщательно проверить прибор.

После проверки и, при необходимости замены проводки, следует правильно подключить термопару. В противном случае «холодный» и «горячий» контакты контура окажутся не в противофазе. Все плюсовые провода подсоединяют к плюсовому выводу. Минусовые – к минусовому.

Правильно установленная термопара – залог безопасности при эксплуатации газового оборудования.

В зависимости от типа датчика цвет проводки меняется. В некоторых случаях изоляция может быть двойной и разного цвета. Но первичный слой будет всегда неизменным. В таблице представлены цвета основного изоляционного слоя.

Тип термопарыЦвет изоляции
ПлюсМинус
Jбелыйкрасный
Kжелтыйкрасный
Tголубойкрасный
Eмалиновыйкрасный
Sчерныйкрасный
Rчерныйкрасный

Нетрудно запомнить, что цвет провода с минусом всегда красный.

Основные виды ремонтных работ с газовыми плитами

Существует несколько проблем, которые наиболее часто встречаются с этими устройствами. Поэтому и ремонт обычно требуется одинаковый. К самым распространенным ремонтным работам с газовыми плитами относится:

Ремонт конфорок
. Именно эти элементы оборудования наиболее часто выходят из строя, поэтому требуется проводить с ними определенные ремонтные работы. Как правило, пламя начинается ослабляться, после чего появляется только с одной или двух сторон конфорки, а далее вовсе пропадает. Причиной такого ухудшения работы конфорки является засорение горелок или рассекателей. Некоторые люди в процессе приготовления пищи с помощью газовой плиты допускают попадание на конфорки продуктов питания, которые и приводят к засорению элементов. Даже при очищении плиты от загрязнений небольшое количество моющего средства может попадать в горелки, поэтому происходит засорение элементов. Данная проблема решается достаточно просто, поскольку надо снять конфорку, после чего она разбирается на составные части. Форсунка и рассекатель тщательно прочищаются, что обеспечивает устранение причины засора. Прочищать их можно разными специализированными инструментами или подручными средствами, к которым относится обычная иголка или спица.

Ремонт дверцы духовки
. Другой популярной проблемой газовой плиты являются определенные препятствия, возникающие в процессе открывания дверцы духовки прибора. Дверка начинает заедать или неплотно закрываться. Обычно эта проблема возникает после несколько лет эксплуатации оборудования. Она не дает возможность полноценно пользоваться духовкой, поэтому возникает необходимость срочно произвести ремонтные работы. Чтобы починить элемент, дверка снимается, для чего откручиваются винты, с помощью которых она крепится. Не следует откручивать их полностью, поскольку достаточно только немного отпустить их. Далее дверка качается слегка в разные направления, что обеспечит посадку дверцы на петли. Такая регулировка приведет к решению проломы с открыванием или закрыванием дверцы.

Ремонт термопары клапана
. Этот элемент относится к системе контроля над утечкой газа, поэтому считается важным и сложным изделием, которое обязано работать без перебоев и проблем. Именно за счет термопары электромагнитного клапана предотвращается возможность того, что при случайном затухании пламени будет утечка газа. От нее зависит безопасность применения самой газовой плиты, а также безопасность проживания в доме, в котором располагается данное оборудование. Нередко проблемы с этим элементом возникают в том случае, когда после розжига конфорки и отпускания кнопки происходит потухание пламени. Термопара представляет собой специальный штырь из металла, у которого одна сторона является заостренной. Располагается этот элемент рядом с конфоркой и выступает в качестве датчика температуры. Как только пламя затухает, понижается температура рядом с конфоркой, поэтому контроль газа перекрывает его поступление. Поэтому даже в случае, если конфорка будет включена, газ не будет поступать в помещение. Если возникает проблема с постоянным потуханием конфорки без необходимости, то термопару следует просто очистить от налипшего налета из жира и остатков продуктов питания. Для этого отлично подходит стандартная наждачная бумага. Если же даже этот процесс не привел к необходимому результату, то придется разобрать устройство и заменить его новым элементом.

Таким образом, простые ремонтные работы, связанные с газовой плитой, допускается осуществляться своими силами. Однако они не должны касаться непосредственного подсоединения устройства к газовой магистрали. В этих случаях непременно следует прибегать к помощи специалистов, поскольку велика вероятность допустить непоправимые ошибки. Это подвергает опасности не только самих владельцев квартиры, но и других жителей многоквартирного дома.

Принцип работы

Термопара устанавливается в измеряемую зону с высокой температурой. Сплав металлов нагревается до рабочей температуры. Между холодными и горячими соединениями в цепи образуется напряжение. К холодным выводам термопары подключается токоприемник или измерительный прибор, тем самым замыкая цепь. Возникшее напряжение в катушке газового клапана-отсекателя электромагнитного типа создает индукцию, в связи чем он открывается и пропускает газ к горелке.

Для того, чтобы запустить котел или газовую колонку, вначале в ручном режиме потребуется нажать на шток. Начнется пропуск газа к горелке и пьезозапальник подожгет факел. В течении 30 сек будет происходить разогрев термопары. При выработке термопарой рабочего напряжения, электромагнитный клапан будет удерживаться этим напряжением в открытом положении. После того, как газ перестанет попадать в топку или произойдет аварийный отрыв факела от горелки, спай термопары остывает и прекращается подача напряжения на газовый клапан, который закрывается, тем самым отсекая подачу топлива в котел или газовую колонку.

Устройство

Термопара для духовки и газовой плиты устроена по принципу Зеебека. Ученый нашел способ получать малую долю электрического тока при нагревании различных металлов. Термопара состоит из следующих элементов:

  1. Рабочий наконечник с 2 типами металлов внутри. Именно эта часть находится в непосредственном контакте с открытым пламенем.
  2. Контактную трубку длинной до 1.5 метров. Это электропроводящий контакт от наконечника к затворному механизму.
  3. Электромагнитный клапан. Механизм открывающий и перекрывающий подачу газа к конфоркам и духовке. Клапан металлический. Приподнимается от воздействия магнитного притяжения.

Различаются 2 основных типа этого устройства:

  1. Незаземленные. Пары этого типа имеют наконечник с разделенным покрытием. Такой подход позволил снизить восприимчивость к внешним электромагнитным колебаниям. Недостатком является способ соединения. Часто обе половины соединяются при помощи пайки или обжима. Оба варианта теряют герметичность при частом и долгом нагреве, по причине увеличения объема.
  2. Заземленные. Более распространенный тип устройства. Наконечник не разделен изоляционным покрытием. Это повлияло на чувствительность наконечника к электромагнитным колебаниям от посторонних источников. Рядом с печью нельзя устанавливать микроволновые печи. Электромагнитное поле может спровоцировать открытие клапана. Несмотря на это, заземленные термопары являются самыми надежными.

Оболочка с металлическими стержнями фиксируется к трубке при помощи: сварки, пайки, обжима. Крепление зависит от назначения термопары и при каких температурных колебаниях она будет работать в дальнейшем. Самым надежным соединением является сварка. Такое соединение не нарушается от воздействия расширяющихся поверхностей корпуса. От температуры зависит и химический состав стержней внутри корпуса. Стержни бывают:

  1. Хромель — алюминий. Работает при температуре — −200 ÷ +1000 °C. Обозначается буквой «К».
  2. Копель — хромель. −200 ÷ +800 °С. Относится к самым чувствительным элементам. Обозначается как «L».
  3. Хромель — констант. −40 ÷ +900 °C. Обладает повышенной чувствительностью. Обозначается «Е».
  4. Медь — констант. – −250 ÷ +300 °C. Обозначается «Т».
  5. Железо — констант. −100 ÷ +1200 °C. Относятся к самым дешевым устройствам. Обозначается «J».
  6. Вольфрам — рений. Работает при температуре свыше +1800 градусов. Используется в нагревательных котлах. Имеет обозначение «А».
  7. Нихросил — нисил. −200 ÷ +1300 °C. Обозначается как «N». Используется на высокоточных нагревательных приборах.
  8. Двойной платинородий. +100 ÷ +1800 °C. Обозначается «В».
  9. Платина — платинородий. Бывает 2 типов. Работает при температуре до + 1700 °C. Обозначение «S» или «R».

Зная состав внутренних стержней, легко подобрать подходящий элемент взамен неисправному.

В комплект термопары также входят трубка и клапан. Трубка имеет внутри токопроводящий элемент. Часто провод, заключенный в несгораемую оболочку. Электромагнитный клапан необходим для открытия и закрытия газа.

Принцип работы устройства

Принцип действия термопары основывается на явлении, которое было обнаружено немецким физиком Томасом Иоганном Зеебеком в 1821 году. Им было замечено, что если нагреть два соединенных проводника из разнородных материалов, то возникает напряжение, которое получило название, как термоЭДС. При этом величина ее зависит от степени нагрева места соединения этих проводников. Впоследствии эффект получил имя его открывателя.

К примеру, при нагреве железа возникает положительное напряжение равное 15 мкВ на каждый 1 °C, в то время как в никеле создается отрицательное значение тока -20,8 мкВ. Поскольку в большинстве случаев используется сплав алюмеля с хромелем, то при нагреве до температуры 300 °С «дуэт» этих металлов образует напряжение 12 мВ.

Этого вполне достаточно для срабатывания электромагнитного реле, которое удерживает кран безопасности открытым. Но стоит только температуре упасть (что происходит практически мгновенно), реле отключается, в результате чего клапан закрывается.

Такое объяснение принципа действия термопары простыми словами будет вполне понятно многим.

Советы по безопасности

Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.

Очень важно регулярно проверять точность показаний прибора, это может предотвратить серьезную катастрофу. Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:

  • Некорректно спаяны провода.
  • Есть электрический шум.
  • Утечка уже произошла.
  • Термоэлектрическая неоднородность.

Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:

  • Использовать большую по толщине проволоку.
  • Позаботиться об отсутствии температурных перепадов на участке.
  • Следить, чтобы проволока не испытывала натяжения и не колебалась.
  • Использовать датчики только в рабочем температурном разбросе.

Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.

Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену.

Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
