Регулятор для теплого пола

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.

Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.

Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

Устанавливается короб для терморегулятора.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

Расчет мощности и температуры тёплого водяного пола

Калькулятора выбора мощности отопительного котла

Калькулятор расчета количества секций радиаторов

Калькулятор расчета метража трубы теплого водяного пола

Расчет теплопотерь и производительности котла

Расчет стоимости отопления в зависимости от типа топлива

Калькулятор расчет объема расширительного бака

Калькулятор расчета отопления ПЛЭН и электрокотлом

Расходы на отопление котлом и тепловым насосом

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

• Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
• Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
• При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
• Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
• Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
• При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
• При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
• Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
• Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

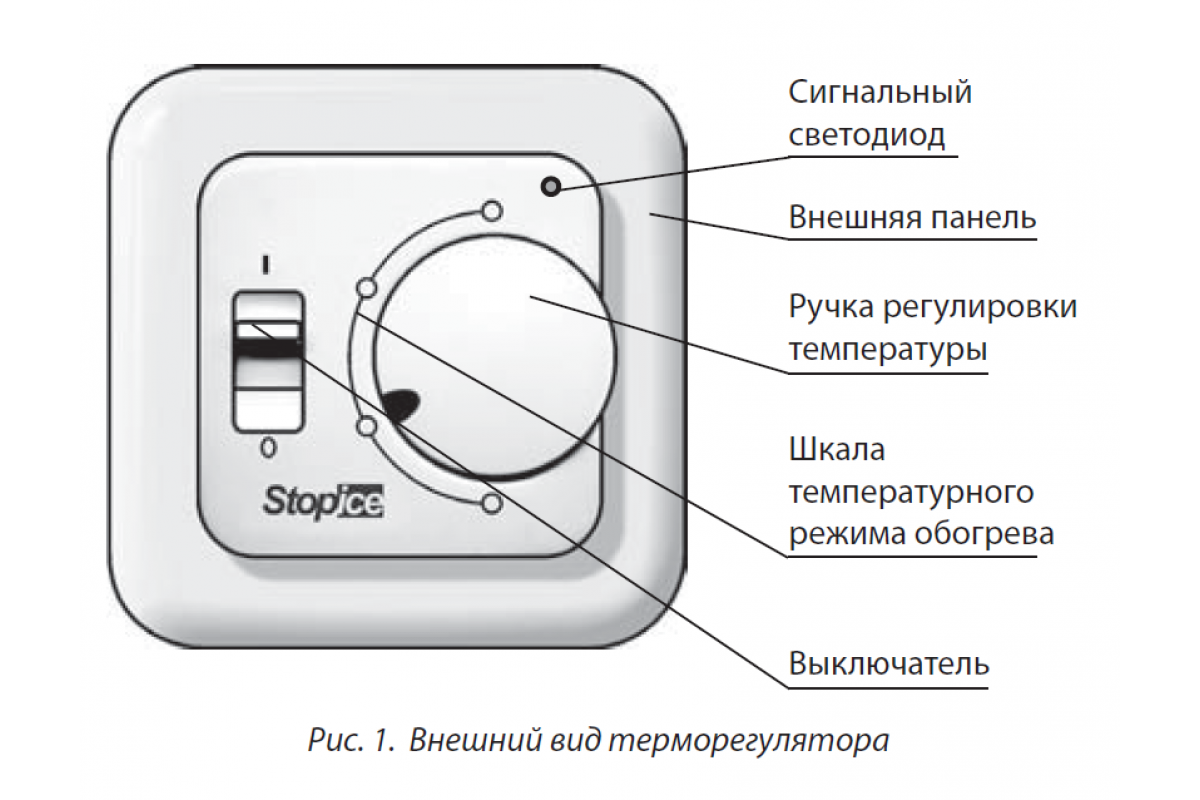

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Терморегулятор для водяного теплого пола

Теплый пол представляет собой альтернативную систему отопления, где теплоноситель движется под поверхностью пола, обеспечивая равномерный прогрев всего помещения. Выделяют 2 основных типа теплых полов – водяные и электрические, в том числе инфракрасные.

Одним из основных элементов работы системы является терморегулятор (термостат), управляющий собственно работой всего комплекса и регулирующий температуру обогрева. Говоря иными словами, именно терморегулятор запускает работу теплых полов и контролирует ее на протяжении всего времени.

Фото 1 Терморегулятор для водяного теплого пола

Выбор терморегулятора является определяющим фактором, от которого зависит качество работы и комфорт обитателей

Именно поэтому стоит уделить особое внимание его характеристикам и техническим параметрам

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с инерционность меньше, и изменения происходят быстрее

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

• до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
• не проводите запуск устройства, которое находится в разобранном состоянии;
• эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
• проводите своевременную очистку термостата от пыли;
• очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
• ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
• следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem — крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco — итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

Как подключить теплый пол к терморегулятору?

Важно! Все работы по монтажу терморегулятора выполняются после отключения электричества, во избежание «электротравм».

Подключение теплого пола к терморегулятору производится после окончания работ по укладке теплого пола. В общем случае перед установкой прибора необходимо снять лицевую панель, которая может крепиться на винтах или специальных защелках. После этого:

• обрезаются с зачисткой концов провода питания электросети и главного греющего кабеля. Рекомендуемая длина зачищенного участка обычно указывается на корпусе, либо в паспорте прибора;
• питающий провод подключается к термореле, согласно инструкции производителя. Схема подключения у различных производителей имеет индивидуальные особенности;
• провод фазы крепится на нужный контакт, обозначенный литерой «L», а провод нуля – на контакт с литерой «N»;
• датчик температуры, помещенный в гофрированную монтажную трубку следует присоединить к клеммам, с маркировкой «sensor».

После подсоединения кабелей термостат закрывается крышкой и устанавливается в монтажную коробку.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Виды регуляторов

Виды термостатов

Вид регулятора	Описание
Механические	Аксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют.
Электронные	Функционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических.
Электронные с функционалом программирования	Это довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения.
Сенсорные	По функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения.
Радиотермостаты	Для отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой.

Термостат с механическим приводом

На фото – электронный термостат

Программируемый термостат
