Трехходовой клапан для отопления с терморегулятором, его виды, устройство

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

с переменным гидрорежимом;
с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

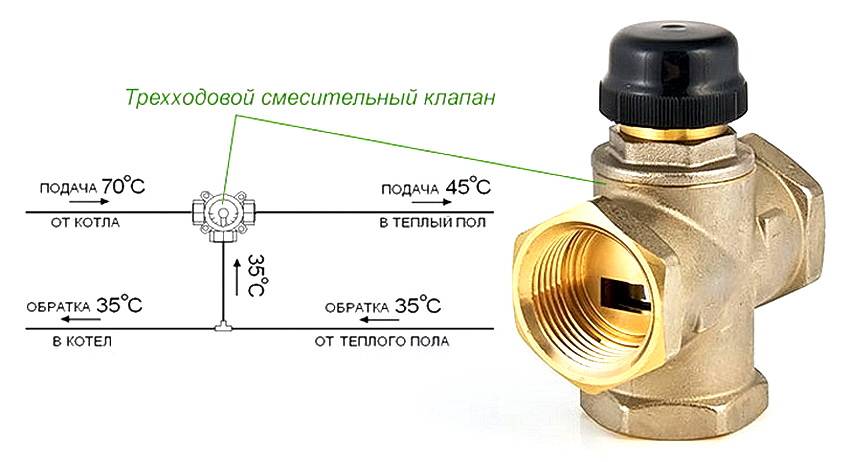

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
оба потока смешиваются внутри;
после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

при необходимости перенаправлять потоки с разных трубопроводов;
смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
в водопроводной системе, это получение потока с заданной стабильной температурой;
в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
С постоянным гидравлическим режимом.
С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

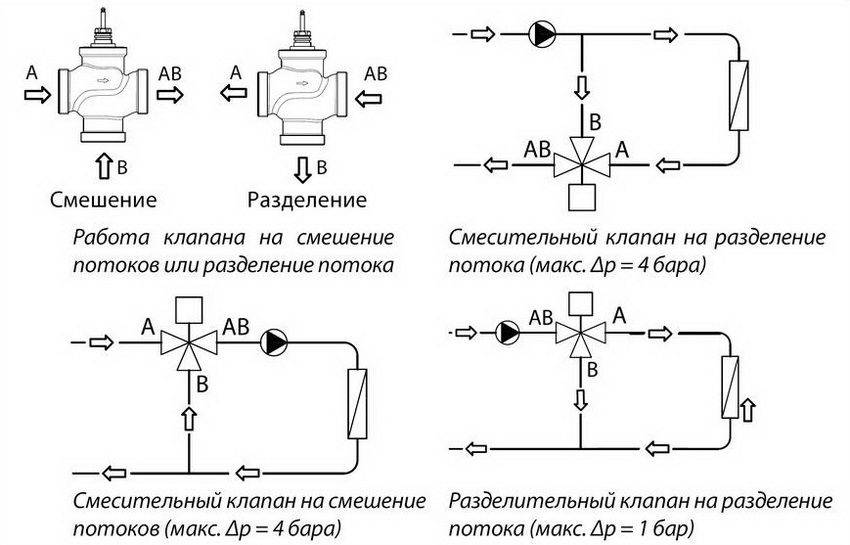

Виды трехходовых клапанов по принципу работы

По принципу действия этот вид делится на два подвида:
Смесительные.
Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

Современный трехходовой кран делится на два типа по способу управления:
Ручной.
Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Принцип работы клапана в системе отопления

Поток приходит в устройство слева. Он постепенно нагревается, с какого-то момента начинается расширение специальной жидкости в термоголовке. Что, в конечном счёте, приводит к опусканию штока с открыванием патрубка внизу для менее горячей воды из обратной линии отопления. Она смешивается с горячей водой приточки. На тёплые полы уже идёт менее горячий поток. Термоэлемент сжимается, шток опускается.

Пока теплоноситель нагревается, шток продолжает опускаться. Может опуститься до самого низа, прекратив поступление горячей воды, максимально открыв патрубок с тёплой. Это продолжится до момента охлаждения теплоносителя до необходимого уровня. Тогда откроется верхний клапан и опять пойдёт горячая вода из приточки.

Предназначение устройства

Даже при точном тепловом расчёте при проектировании домов микрорайона в квартире может появляться избыток тепла за счёт внешних факторов: жаркого солнца, сильного ветра, купленных хозяевами бытовых приборов, выделяющих тепло. Нет возможности для отдельных квартир уменьшить температуру теплоносителя, так как у простых котлов слабым местом является теплообменник, не выдерживающий низкую температуру. Нужен другой тип котла – конденсационный, но он существенно дороже. При наличии простого котла можно уменьшить количество горячей воды к радиатору.

Для чего и предусмотрен в подключение трехходовой клапан отопления.

Конкретные случаи использования трёхходового клапана:

Обогрев полов (тёплые полы). На два входа клапана подаётся соответственно обратка и подача. Через выход идёт перемешанный (охлаждённый) поток. На остальном контуре это никак не отражается.

Поддержание температуры в обратке. Котёл работает нормально, пока вода, приходящая в него, не холоднее выходящей больше, чем на 600. Для этого вода из подачи разделяется, и часть её направляется в обратку для её подогрева.

Чтоб не собирался конденсат. Вода в теплообменнике не должна пройти точку росы. Поэтому она охлаждается.

Чтобы котёл не перегревался. Достигается аналогичным охлаждением.

Совместная работа бойлера с котлом — терморегулятор клапана срабатывает, когда вода в бойлере охлаждается ниже заданного уровня, механизм открывается.

Если нужен байпас — параллельный путь, то проще всего задействовать клапан.

Принцип работы различных терморегуляторов

Увеличение жидкости в сильфоне происходит либо от нагрева от теплоносителя, либо от датчика температуры помещения. Здесь каждый выбирает то, что удобнее. Если радиатор находится под окном, из-под которого поддувает, внутренний датчик может ошибочно считывать температуру, что приведет к перерасходу топлива или электроэнергии. В этом смысле комнатный электронный термометр с подключением к контроллеру отопления удобнее и надежнее. Однако электроника проигрывает в долговечности жидкостным сильфонам, работающим от нагрева теплоносителем.

Терморегулятор на радиаторе отопления удобен в использовании

Принцип работы терморегулятора можно сравнить с арматурой сливного бачка. Давление воды прижимает клапан, жидкость из бачка не уходит. Подняв резиновый клапан, мы даем воде свободный ход, при этом слив остается открытым до тех пор, пока давление воды не станет минимальным. После падения давления клапан автоматически закрывается. Конечно, это грубая аналогия, но нечто общее есть и здесь.

Конструктивные отличия устройства

По конструктивным отличиям трёхходовые клапаны делятся на следующие виды:

Смесительный клапан с регулированием штока вверх и вниз («шток-седло»). Шток перемещается с помощью электромеханического привода. По сути, здесь речь идёт о предельной автоматизации работы и регулировки системы. Смесительный клапан предназначен для соединения водных потоков и терморегуляции. Для входящих потоков, у которых различная температура, предусмотрено два входа, и один выход. Эти клапаны часто применяют и при монтаже тёплых полов, чтобы не допустить перегрев системы.
Второй вид — это разделительный клапан, работающий по системе «шарик-гнездо». Местоположение шарика изменяется благодаря его вращению. Этот клапан используют, если теплоноситель требуется подавать сразу в несколько направлений. По сути, он представляет собой смеситель, формирующий водный поток необходимой температуры. Устройство обладает хорошей износостойкостью, так как предназначено выдерживать резкие перепады температур жидкости. Классифицируют его в качестве запорной арматуры. В домовладениях, где воду расходуют в небольшом объёме, он может применяться и как обычный смеситель.

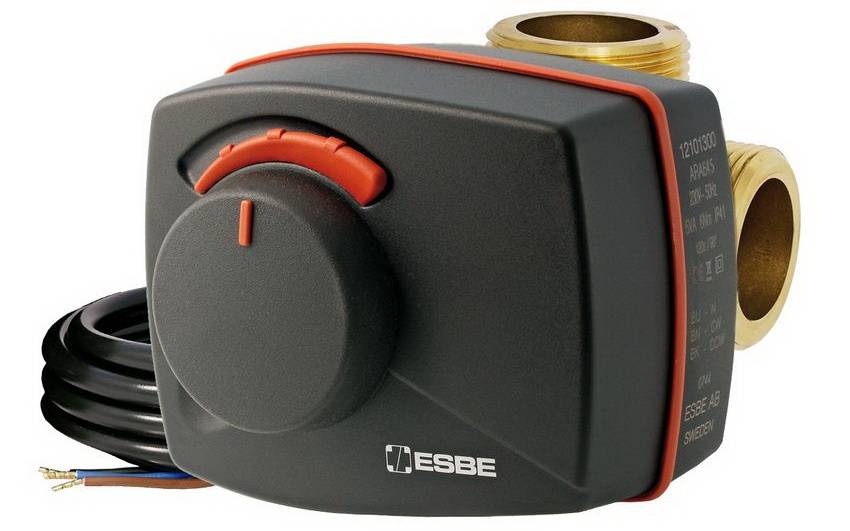

Трехходовые клапаны с электрическим приводом: особенности и преимущества

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Электропривод позволяет автоматизировать работу трехходового клапана для отопления

Принцип работы трехходового клапана с электроприводом

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Схема действия трехходового клапана на базе электропривода

Трехходовые клапаны для теплого пола и другие варианты использования

Существует несколько вариантов использования данного типа клапанов:

Трехходовые смесительные клапаны для теплого пола устанавливают, чтобы не допустить перегрева отдельных вето системы. В результате водяной теплый пол нагревается равномерно, что способствует комфортному микроклимату в помещении, а также безопасности системы.
Покупка трехходовых клапанов для твердотопливных котлов позволяет справиться с ситуацией, когда в начале топки в камере котла выпадает конденсат.
Трехходовые клапаны устанавливают в систему отопления, чтобы разделить потоки и запитать контур ГВС.
Трехходовые устройства используются для байпасной обвязки радиаторов.
Клапаны оптимальны для создания короткого контура при подготовке обратки.

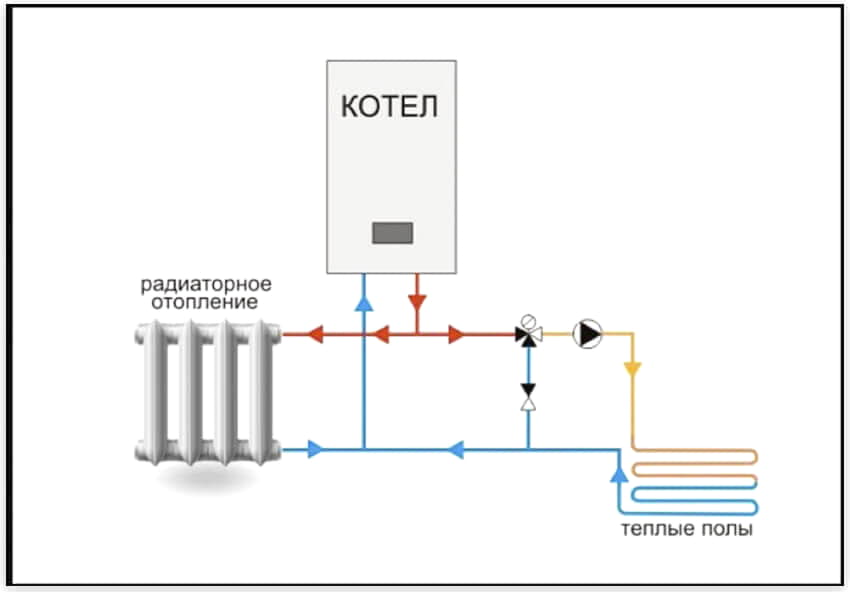

Использование трехходового клапана для регулирования теплого пола

Схемы установки Трёхходовых клапанов

Идеальная согласованность клапана с электроприводом ESBE.

Технические данные и характеристики клапанов ESBE серии VRG130

Класс давления _____ PN10

ВНЕШНЯЯ РЕЗЬБА Серия VRG132

Температура теплоносителя max (постоянно) ____ +110ºC………………………………….. max (переменно) ____ +130ºC………………………………….. min ____ -10ºC Крутящий момент (при номинальном давлении) DN15-32 ____ ………………………………………………………….. DN40-50 ____ Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):……………………………………………….. смесительный ____ ……………………………………………….. отводной ____ Давление блокировки ____ 200 кПа (2 бар) Диапазон регулирования Kv/Kv min, A-AB: ____ 100 Подсоединения: ………. Внутренняя резьба, EN 10226-1 …………………………….. Наружная резьба, ISO 228/1

КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133

…………………………….. Компрессионный фитинг, EN 1254-2Материалы Корпус клапана и золотник ____ Латунь DZR, CW 602N Шток и втулка ____ PPS композит Уплотнительные прокладки ____ EPDM

НАКИДНАЯ ГАЙКА Серия VRG138

НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138

Смесительный клапан ESBE серии VRG130 используется в следующих областях:

Отопление
Комфортное охлаждение
Питьевое водопотребление
Отопление полов
Нагрев от солнечных панелей
Вентиляция
Зональные отопительные системы
Системы центрального горячего водоснабжения
Системы центрального отопления
Системы центрального охлаждения

ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139

* Значение Kvs в м*3/ч при перепаде давления 1 бар

* Значение Kvs в м*3/ч при перепаде давления 1 бар CPF — компрессионный фитинг

* Значение Kvs в м*3/ч при перепаде давления 1 бар RN — Накидная гайка

* Значение Kvs в м*3/ч при перепаде давления 1 бар FN — фланец насоса

Использование трехходовых клапанов ESBE

СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек. Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении. В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей. Трехходовые клапаны ESBE серии VRG130 производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

Монтаж и Обслуживание

Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.

Примеры установки

Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.

УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ

Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.

Разделение трехходовых клапанов для отопления по типу привода

Выделяют два типа приводов для запорной арматуры:

термостатические клапаны – такие устройства проще и ниже по стоимости;
устройства с электроприводом. Они сложнее по конструкции.

Разберем подробно, что собой представляет каждый из приводов, в чем их достоинства и недостатки.

А это уже электроприводное устройство, работающее с внешним датчиком

Особенности устройства трехходовых термостатических клапанов

Такие клапаны делятся на приборы прямого и косвенного действия. В промышленных системах практически не встречаются – используются для небольших бытовых схем. Принцип работы основан на расширении жидкостей при нагревании. При повышении температуры жидкости в термочувствительном элементе клапана («сильфоне»), он начинает давить на шток, который отжимает (прижимает) шарик или клапанную шайбу. При наличии в схеме термоголовки, она располагается тоже здесь. В качестве датчиком используются располагающиеся в трубопроводах щупы.

Внешний вид таких устройств может отличаться – это не должно смутить домашнего мастера

Разновидности и принцип действия трехходового клапана с электроприводом

Производитель предлагает такие устройства с электромагнитным или винтовым сервоприводом. Точность настройки трехходовых кранов с электроприводом выше. Команду на регулировку они получают напрямую от термодатчиков или через управляющий контроллер.

Особенностью трехходовых кранов является невозможность полного прекращения подачи горячего теплоносителя. В этом и заключается отличие от двухходовых и другой запорной арматуры.

Схема включения в магистраль трехходового клапана для отопления с терморегулятором

Об этом много говорить не стоит. Достаточно взглянуть на схему, становится понятно, каким образом выполняется включение. Предлагаем несколько схематических изображений монтажа подобных устройств.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Установка трехходовых клапанов в системе отопления

Монтаж смесительного клапана

При монтаже СВ следует соблюдать несколько правил:

Следовать стрелкам на вентиле, показывающим направление потока. Также необходимо знать обозначения направлений: А – прямое, В – перпендикулярное, АВ – общий вход/выход.
Учитывать существование двух трехходовых моделей:

симметричные;
ассиметричные.

У симметричных потоки приходят с боковых торцов. На выходе через центральный торец поток уже смешанный. В случае ассиметричных – более тёплый поток поступает с торца, а тот, что холоднее – снизу. Выход уже смешанного потока – через второй торец.

3. Производить подключение клапана термоголовкой (приводом) вверх.

Врезка

Варианты врезки СК зависят от компоновки системы отопления.

Излишний нагрев теплоносителя в обратной линии отопления приводит к избыточному давлению в системе. Оно устраняется монтированием перемычки (к входу В).

Соединённые вершинами синие треугольники обозначают насос, благодаря которому происходит циркуляция воды в системе.

В автономных системах отопления клапан обычно присоединяется к котлу. Тогда врезается балансировочный клапан (синим цветом на схеме).

При возможности перепуска теплоносителя в обратку (обычно при автономной котельной) смесительный клапан выполняет и разделительные функции. Тогда врезается ещё один балансировочный клапан (ко входу В трёхходового клапана).

Монтаж разделительного клапана

Разделительный клапан используется при необходимости снизить температуру теплоносителя из источника. После разделения потока теплоноситель попадает к потребителю без перегрева.

Такая ситуация требует наличия насоса.

Схемы расположения

Простейшая схема с твёрдотопливным котлом:

Трёхходовой клапан в такой схеме отопления защищает от конденсата и перегрева, поддерживает температуру в контуре.

Более сложная схема – с электрокотлом и тёплыми полами:

Для организации нескольких контуров полов применены гидроколлекторы.

Бойлер с трёхходовым клапаном и котлом позволяют обойтись одним контуром:

Проверка на работоспособность

Внешний осмотр корпуса на наличие трещин.
Плавная прокрутка регулятора во все стороны.
Проверка термоголовки – она нагревается строительным феном, проверяется соответствие движения штока показателям.
При необходимости проверяется электропривод (при наличии) – тестером, с соответствующей разборкой электропривода.

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

Что это такое и зачем он нужен

Как уже понятно из названия, этот клапан имеет 3 хода. Можно даже назвать его краном, так как он относится к запорно-регулирующей арматуре. С виду это обычный тройник, но внутри его устройство гораздо сложнее. Грубо говоря, он служит для изменения температуры воды. Существует два способа: при первом обратка смешивается с подачей для понижения температуры; второй способ наоборот разделяет потоки, сбрасывая горячую воду в обратку. Это полезно в разных случаях:

Тёплые полы. К клапану подключают обратку и подачу отопления. Так как обратка холоднее, в полы подаётся вода пониженной температуры. При этом температура остального отопления остаётся прежней.
Поддержание температуры. Для нормальной работы практически любого отопительного оборудования нужно, чтобы обратка не была холоднее подачи на 60 градусов. Иначе долго котёл не прослужит. Поэтому клапан берёт из подачи воду и отправляет её в обратку.
Защита от конденсата. По этой же причине. Если в теплообменник попадает вода теплее точки росы, на нём начинает скапливаться конденсат.
Защита от перегрева. Современные котлы оборудованы различными датчиками. Если же это, например, простой твердотопливный котёл, он продолжит работать даже при перегреве. Трёхходовой клапан решает эту проблему.
Для обвязки бойлера косвенного нагрева. Чтобы в доме была горячая вода, можно подключить к котлу бойлер. И тогда вода будет нагреваться при помощи отопления. Трёхходовой кран служит для бесперебойной подачи горячей воды. Он открывается, когда температура воды в бойлере снижается.
При организации байпаса. В некоторых случаях требуется направить воду по альтернативному пути – байпасу. Например, для более эффективного обогрева. Сделать это проще всего через трёхходовой клапан. Он откроется и закроется в нужный момент.

Но зачем устанавливать клапан, если можно просто уменьшить температуру? Вопрос кажется логичным, однако на самом деле у обычных котлов при низкой температуре быстро выходит из строя теплообменник. Для такого режима работы лучше подходит конденсационный котёл , но цена у них гораздо выше. Поэтому лучше и проще установить трёхходовой клапан.

Трехходовой термостатический клапан для отопления
