Изготовление трубогиба в домашних условиях из подручных средств

Виды трубогибов

Данный вид оборудования достаточно распространен, поэтому будущему пользователю важно понимать, какими могут быть трубогибы и какая именно модель будет лучше всего отвечать его потребностям. Итак, оборудование можно поделить в соответствии с:

Итак, оборудование можно поделить в соответствии с:

  • типом привода. Для домашнего применения больше всего подходят ручные модели, в которых для изгибания трубы используется человеческая сила. Механизированные устройства могут иметь гидравлический, механический и электромеханический привод, причем наиболее популярны гидравлические;
  • мобильностью – переносные и стационарные. Естественно, стационарные чаще всего приобретаются для крупных производств;
  • сечением обрабатываемого проката. Различают универсальные приспособления, которые поставляются с комплектом сегментов для сгибания труб с разным сечением, и специализированные, «заточенные» только под круглые или квадратные трубы определенного диаметра;
  • технологией гиба. Аппараты могут снабжены дорнами, вальцами или работать по иному принципу;
  • наличию программного обеспечения. Разумеется, в ручных трубогибах ни о каких программах и автоматизации настроек речи нет, это касается только профессионального оборудования.

Таким образом, для домашнего мастера больше всего подходят ручные мобильные трубогибы или, при большом объеме работ, простые модели с гидравлическим приводом.

Трубогиб ручной с возможностью установки сменных роликов и вальцов

Простой гидравлический трубогиб с набором сменных сегментов для изгибания труб до различного угла

Сборка простого трубогиба

Следуя нижеприведенной инструкции, можно изготовить трубогиб для профильной трубы своими руками для сечение от 10×10 до 25×25 мм под углом до 180 градусов.

Предлагаемая конструкция отличается простотой, а для ее изготовления понадобится следующий набор материалов:

  • крепежная планка;
  • квадратный профиль, необходимый для изготовления ручки вращения;
  • два ролика, где диаметр первого – 65 мм, а второго – 173 мм;
  • ось, оснащенную в торцевой части резьбой М14;
  • гайка М16, шайба С

Для изготовления крепежной планки может быть использован металл толщиной от 7 мм. В этом элементе конструкции необходимо высверлить отверстие (30 мм) для установки оси под ролик, 4 гнезда (8 мм) под шпильки М6 и отверстия под болты.

Квадратный профиль (36×36 мм, толщина стенок 4 мм) подойдет для изготовления ручки, приводящей в движение станок. Для крепления этого элемента в качестве рычага к его внутреннему торцу надо приварить две пластины и сделать в них отверстия (30 мм), ориентируясь на болты, которые фиксируют ролики.

Сборка трубогиба производится с соблюдением следующего порядка действий:

  1. Крепежная планка закрепляется на верстаке посредством болтов М8. При этом следует обеспечить устойчивость верстака с целью исключить вероятность его сдвигов во время работы по сгибанию заготовки.
  2. На ось вращения, закрепленную в крепежной планке, монтируется большой ролик, фиксируемый гайкой.
  3. Устанавливается и закрепляется ось, удерживающая малый ролик.
  4. Размещаются на свои местах шпильки М6, необходимые для удержания части профиля при работе с ним. На шпильки насаживаются крепежные пластины, соотносящиеся с размером профиля.

В дальнейшем процесс сгиба профтрубы предполагает, что сначала будет отведена в левое положение до упора ручка трубогиба, затем установят в нужном положении заготовку, изгиб которой обеспечит работа станка, приводимого в движение рычагом.

Для чего нужен агрегат

Чтобы согнуть профильную трубу, не нужно обращаться за помощью в металлопрокат или покупать специальный инструмент. Сделать это можно при помощи двух металлических столбиков, закопанных в землю. Однако этот способ имеет существенный недостаток — необходимость прикладывания физических усилий. В итоге получается неаккуратно изогнутая труба, которая не подойдёт для сооружения теплицы, арки или прочих изделий.

Трубогиб предназначается, чтобы иметь возможность получать аккуратно изогнутые формы труб. Эти агрегаты в последующем применяются для сооружения арок, теплиц, перекрытий, беседок, заборов и т.п. Если задаётесь целью соорудить теплицу в домашних условиях, то нужно сконструировать самодельный трубогиб. Если для этого имеются подручные изделия и инструменты, то реализовать конструкцию устройства своими руками не составит большого труда.

Чтобы сделать роликовый трубогиб своими руками для профильной трубы нужно позаботиться о чертежах. Ими пользуются, чтобы рассчитать необходимое количество материала, а также затраты на производство самодельного агрегата.

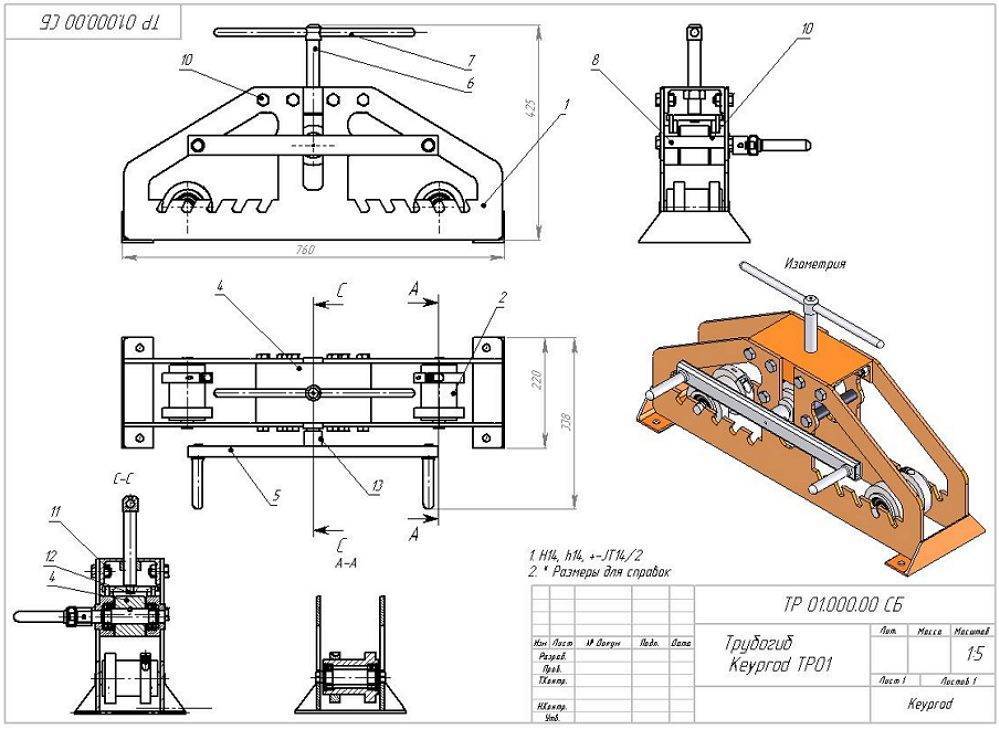

На чертёж наносится планируемая конструкция изделия, которая зависит от имеющихся в распоряжении материалов.

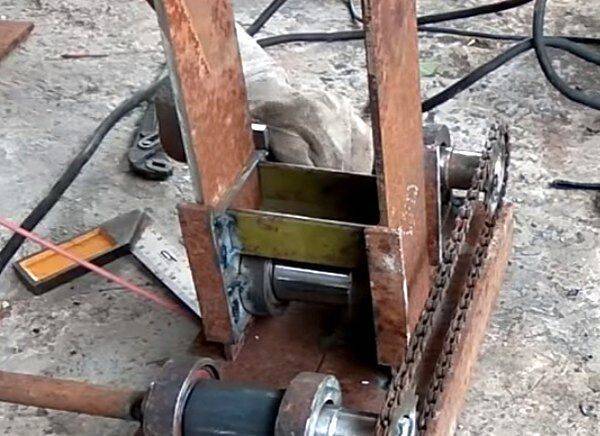

Большинство мастеров останавливаются на изготовлении трубогибных станков фронтального типа. Такие изделия состоят из следующих компонентов:

  1. Ролики, представленные в виде круглой стальной трубы (количество необходимых роликов составляет 3 штуки).
  2. Цепь, приводящее в действие валы.
  3. Оси вращения.
  4. Механизм, движущий устройство.
  5. Профили, которые применяются для того, чтобы сделать основание или раму.

Стоит отметить, что вариантов изготовления рассматриваемых изделий огромное количество, но все они функционируют по принципу вальцовки или прокатки. Именно такой принцип изгиба труб предоставляет возможность снижения риска возникновения излома и растрескивания трубы.

Простой трубогиб имеет вид агрегата, в который вводится профильная труба, после чего проворачивается рукоятка, при вращении которой начинает передвигаться труба, и образовывается изгиб

При конструировании самодельного агрегата в домашних условиях важно учитывать, что параметры изгиба будут зависеть от самой конструкции. Чем ближе будет расположение прижимных роликов друг к другу, тем меньше угол

Это интересно: Как сделать курятник для кур несушек: разбираемся обстоятельно

Это интересно: Как сделать курятник для кур несушек: разбираемся обстоятельно

Изготовление трубогиба самостоятельно

И вот наша статья дошла до самого главного – момента непосредственного изготовления трубогиба. Может первоначально и кажется, что такая работа не требует особого рвения и внимания, но это далеко не так. Если вы взялись за изготовление, то вам придется уделить этому процессу максимум усилий и тщательно анализированный подход. Ведь неверно выбранный или с дефектами материал приводит к различным дефектам проявляющихся уже во время работы самого механизма.

Самым простым способом получения требуемого угла, использование шаблона. Такой способ применим для изделий из алюминия и некоторых стальных сходных образцов.  Для этого нужно с помощью досок соорудить моделирующее устройство. Они выпиливаются диаметром несколько больше нежели элемент сгибания. После этого, готовые доски скрепляются наиболее доступно и удобно для вас.

Готовый шаблон прикрепляем к каркасу (на ваш выбор) и уже впритык к нему закрепить ступор, необходимый для трубы, чтобы она находилась в неподвижности.

Вот так незамысловато, изготавливается простейший трубогиб. Кстати, такой механизм подходит для работы с материалом более крепкого состава, который сложно согнуть вручную. Только для этого может потребоваться лебедка.

Второй вариант, рассматриваемый здесь – это устройство для профильной трубы. И тут без моделирующего устройства не обойтись. С одним исключением – не стоит выпиливать скос, а фиксация осуществляется парой – тройкой ограничителей.

Также, самостоятельному изготовлению доступен и прокатный трубогиб, делается из дерева для профильной трубы.

Технологическая сложность изготовления трубогибов во многом зависит от свойств самой трубы, например, ее гибкости. Чтобы согнуть трубу из гибкого материала, подойдет и деревянный инструмент, тогда как необходимость сгибания трубы из более крепкого металла, вызовет поломку и необходимость замены некоторых деталей на более мощные.

Изготовление металлического трубогиба дома, требует обязательно:

  • Гидравлический домкрат;
  • Швеллер;
  • Пара роликов;
  • Башмак;
  • Металлические пластины.

Швеллер необходим для сварки прямоугольной конструкции, в высоту максимального положения домкрата. На основание устанавливается домкрат, который закрепляется металлическими пластинами. Все делается крепко, даже жестко. Домкрат функционирует как толкатель, а ролики прокручивают изделие. Причем последнее является наиболее сложным, ведь они должны иметь необходимый диаметр, чтобы полностью обхватывать трубу.

Качественными характеристиками этого гидравлического инструмента, является дешевизна и доступность всех необходимых составных. Их общедоступность позволяет каждому хозяину самостоятельно изготовить такой необходимый в домашнем хозяйстве инструмент и сгибать в холодном состоянии стальные трубы

Это важно, если есть необходимость в монтаже сантехники и водопровода или при реставрации авто

Назначение и виды

Трубогиб является незаменимым приспособлением, когда требуется деликатно и точно согнуть круглую или профильную металлическую трубу

Изгиб металлических профильных труб напрямую связан с их диаметром, толщиной стенок и материалом изготовления, поэтому производители металлопроката всегда указывают минимальный радиус деформации в специальных таблицах.

Таблица расчёта радиусов изгиба стальных труб в зависимости от диаметра и толщины стенки

Получить изгиб требуемой кривизны и не повредить деталь позволяют специальные приспособления — трубогибы. В зависимости от длины фрагмента, который надо согнуть, применяют приспособления двух типов:

рычажные трубогибы;прокатные агрегаты.

Самыми распространёнными изделиями являются трубогибы рычажного типа. В таких приспособлениях усилие прикладывается в нужном месте, а сам изгиб повторяет форму сегмента (шаблона), который в части устройств может быть съёмным. Как правило, в комплектацию таких агрегатов входят несколько сегментов под трубы различного диаметра. Кроме сегментных устройств, промышленностью производятся дорновые и арбалетные трубогибы, форма изгиба в которых задаётся двумя направляющими роликами и нажимным шаблоном (дорном). Такая конструкция позволяет выполнять холодную обработку круглых стальных труб на коротких участках. К слову, компактные арбалетные трубогибы являются наиболее популярным инструментом у монтажников инженерных коммуникаций.

Просто, быстро и качественно — вот достоинства арбалетных трубогибов, которые привлекают профессиональных монтажников

В зависимости от конструкции рычажного гибочного устройства, оно может иметь привод любого типа:

гидравлический;пневматический;электрический.

Часто принцип работы агрегата предусматривает подогрев трубы (внешний, или при помощи разогретого воздуха, пропускаемого внутри проката), чем добиваются повышения её пластичности, а, соответственно, и качества изогнутого участка.

При необходимости получить изгиб большого радиуса используют прокатные приспособления. В их конструкцию входят два направляющих и один нажимающий валы (ролики). Трубу протягивают между подвижными элементами, задавая степень изгиба усилием прижимного ролика. При необходимости получения большого радиуса кривизны заготовки процедуру повторяют.

Прокатные приспособления могут иметь электрическую передачу для направляющих валов, а также гидравлический, механический или пневматический привод нажимного ролика.

Разборный шаблон из крюков

Чтобы придать изделию большой радиус применяется именно такой вариант трубогиба, который сооружается из простых подручных материалов. Для упрощения задачи можно обойтись сооружением шаблона из дерева. Вместо него производится закрепление крюков к основанию. Они размещаются по периметру заданного радиуса. Приспособление удобно тем, что всегда есть возможность изменить градус изгиба. Для этого всего-навсего переставляются металлические крюки с другим определенным углом.

Такая конструкция используется и для сгибания стальных труб большого диаметра. Но для выполнения такой непосильной задачи используется лебедка и прочные крюки.

Рекомендации

Чтобы согнуть трубу максимально быстро, стоит следовать советам опытных специалистов. К примеру, стоит учитывать, что съемные ролики разного размера позволяют гнуть не только профильные, но и круглые трубы (без профиля).

  • Чтобы согнуть трубу ручным трубогибом, можно обойтись без использования звездочек. Для этой цели служит конструкция с одним приводным роликом. Прижимной винт при этом заменяет домкрат.
  • Если работа осуществляется по шаблону, стоит использовать крючки как упоры. Это исключит соскальзывание трубы.
  • Если возникла необходимость согнуть трубу таким образом, чтобы получился большой радиус, стоит использовать трубогиб с 3 роликами.
  • Для получения универсального станка ролики устройства можно сделать раздвижными. Благодаря этому можно запросто менять радиус изгиба.

Для соблюдения точных размеров изгиба, лучше пользоваться заранее приготовленным шаблоном из дерева. Даже в случае с простым трубогибом можно добиться изгиба, характеристики которого были заданы в точности до миллиметра.

Как видно, соорудить трубогиб можно из подручных материалов. Для этого придется найти все комплектующие выполнить точный расчет конструкции. Самодельное устройство позволит гнуть профильные трубы необходимых размеров. Можно собрать универсальный аппарат, способный гнуть трубы разных размеров.

Как сделать трубогиб с прокаточным роликом из стали

Мастера по изготовлению ворот и прочих изделий, работу которых можно назвать ювелирной, нуждаются в использовании трубогибочных станков. Если вариант по изготовлению станка из дерева не подходит (ведь он имеет низкую стойкость), то предлагается изготовить подобную конструкцию из стали.

Для изготовления трубогиба из металла с прижимным роликом понадобится выполнить следующие действия:

  1. Сварить два уголка друг с другом. Выступ уголков зажимается в тисках. Эти уголки играют роль основания будущего устройства
  2. Приварить на основание упор, в качестве которого можно использовать отрезок трубы
  3. Далее изготовить конструкцию в виде барабана. Для этого используются круглые пластины, диски, ступицы (все, что есть в хозяйстве). Из них изготавливается барабан, по которому будет происходить изгиб. Чем больше диаметр барабана, тем большего радиуса можно гнуть трубу. Кстати, в зависимости от поставленной технологической задачи, можно сделать, чтобы барабаны можно было менять
  4. На завершающем этапе остается только изготовить П-образную конструкцию, на которой располагается прижимной ролик (он делается из набора подшипников одинакового диаметра)
  5. П-образная конструкция крепится к валу барабана, и получается в итоге приспособление, следующего вида

Принцип работы приспособления простой и незамысловатый. Гнуть трубы большого размера не получится, так как все зависит от запаса физической силы у мастера. Ведь станок этот ручной, поэтому понадобится приложить немало усилий, чтобы согнуть разные материалы.

Весь процесс изготовления такого станка показан на видео ниже.

https://youtube.com/watch?v=PlXVhq-O1eY%3F

Устройство

Трубогибы бывают разными по типу привода и по устройству, но их объединяет одно: применение механической силы, деформирующей трубу необходимым образом. Конструктивно в подобных агрегатах выделяют следующие элементы:

  • Стальная рама, на которой смонтирован гибочный механизм;
  • Планки из прочного металла, фиксирующие ролики;
  • Сами ролики, служащие для фиксации заготовки;
  • Прижимной механизм с пуансоном необходимой кривизны и радиуса;
  • Опоры, поддерживающие систему над полом для удобства работы.

Это описание лишь пример, так как в зависимости от типа привода и источника силы, которая сгибает трубу, трубогибы имеют значительное отличие в конструкции.

Человек изобрёл и разработал множество видов трубогибов, которые принято различать по параметрам.

Например, в зависимости от типа привода выделяю следующие разновидности гибочных систем:

  • Электромеханические;
  • Гидравлические;
  • Ручные механические;
  • Комбинированные.

В первых энергию, затрачиваемую на программируемую деформацию трубы, даёт электрический ток, подключаемый к устройству. Электромеханические трубогибы передают механическое воздействие на металлическую или пластиковую трубу через редуктор, который подключён к электродвигателю. Редуктор уменьшает крутящий момент, но за счёт этого увеличивает силу деформации.

В гидравлических машинах основа всего – гидроцилиндр, заполненный специальным маслом. Усилие, передаваемое на поршень гидроцилиндра, увеличивается по законам физики. Такой аппарат гнёт трубу постепенно. Это работает за счёт ступенчатого нагнетания давления масла в системе. Как правило, гидравлические трубогибы имеют ручной привод в виде рычага. Нажимая на рычаг и возвращая его в исходное положение, оператор обеспечивает плавное продвижение штока, на котором закреплён пуансон.

Ручные механические трубогибы не имеют в своей конструкции гидроцилиндра. Вместо них труд слесаря облегчают передаточные механизмы, которые за счёт большего расстояния позволяют получить выигрыш в силе. Достаточно простой и при этом распространённый вид таких гибочных машин – роликовый трубогиб с цепной передачей.

Ролик прижимается мощным винтом, а круглая или профилированная заготовка протягивается между прижимным и опорными роликами путём вращения рукоятки, которая приводит в действие весь механизм. Валы роликов связаны друг с другом шестернями. Шестерни подобраны так, чтобы сделав большее число оборотов рукояти, можно было бы подвинуть изделие ненамного, но с большой силой. Тот же самый принцип используется в понижающей передаче велосипеда при движении в гору.

Комбинированные типы гибочных устройств могут в различных вариациях соединять ручной, электрический и гидравлический компоненты. В качестве примера можно привести классический станок с гидроцилиндром, где перемещение поршня обеспечивается не качанием рычага, а насосом высокого давления с электродвигателем. В этом случае человек только контролирует процесс, а работу выполняет электропривод, продвигающей шток за счёт растущего давления в цилиндре.

Следует отметить, что трубы большого диаметра из крепких марок стало практически невозможно согнуть без утраты прочности и образования мест повышенного напряжения металла. Для гибки больших прочных труб помимо механического воздействия на заготовку, применяют ещё и термическое. Трубу разогревают либо особой спиралью, либо индукционными токами докрасна, а потом постепенно придают ей нужную форму. Для этого используют крупногабаритные электромеханические станки большой мощности. Нагретая и затем отпущенная или закалённая труба не будет иметь в себе напряжения. На ней не скажется усталость металла, а изгиб будет плавным и ровным.

Конструкция и виды трубогибов для профильной трубы

В наше время богатого ассортимента самых разных инструментов и сопутствующих изделий в строительных магазинах уже нет проблем с покупкой трубогиба. Тем не менее, в целях сэкономить денег, многие отдают предпочтение самодельному трубогибу. Существует несколько типов конструкции. Все они простые.

Однако при этом встаёт другой вопрос – какой сделать? Выбор зависит от того, какой вид работ вы планируете выполнять. Для работ с профилем малого диаметра подойдёт инструмент ручного типа действия. Если же в работе необходимо приложить чуть больше силы, следует выбрать трубогиб на гидравлической основе и лучше будет такой купить. Существуют разные по весу и размерам трубогибы для профильной трубы: перемещаемые (стационарные), так и переносные (портативные) трубогибы.

Стационарные трубогибы используются в основном на производстве, им под силу выгнуть трубу любого сечения и толщины, как пруток в 16 мм, так и квадратный профиль 80х40 мм. Но такие трубогибы имеют очень большую массу, и требуют организации специального места для их размещения и работы с ними.

Нам такие не нужны, мы попробуем сделать переносной, и легкий трубогиб своими руками для профильной трубы. Они гораздо легче, весят около 50-70 кг и легко перемещаются по участку к любому месту благодаря своей мобильности. Но, не все сечения профиля доступны для обработки, только «бытовые варианты».

При покупке инструмента следует обращать внимание на возможную необходимость в последующем замерить угол и радиус детали – приглядитесь к электромеханическому устройству инструмента. От него будет зависеть то, как поведет себя рабочий материал при обработке (деформируется или нет)

Подвиды трубогиба:

  • арбалетные (основной принцип гибки – натяжение)
  • сегментные – изгиб выполняется посредством растягивания трубы;
  • пружинные – приспособлены для полимерных труб, их действие основано на сдавливании пружин.

Сделать арбалетный трубогиб своими руками будет гораздо проще – самая популярная конструкция. Труба устанавливается в пазы, фиксируется и натягивается как дуги арбалета. От сюда такое и название изделия. Рассмотрим теперь как его сделать.

Трубогибы – конструкция и разновидности

Если для изготовления конструкции необходимо согнуть профильную трубу по радиусу, то с этим легко справится трубогиб, с помощью которого можно сделать изгиб до угла в 180 градусов. Это устройство способно изменить конфигурацию труб из нержавейки, металлопластика, алюминия. При этом изгиб производится по требуемым размерам и форме.

Конструкция трубогиба

Конструкция такого инструмента зависит от его разновидности. Однако обязательными элементами являются:

  • гидроцилиндр – основная часть станка, выполняющая силовую функцию;
  • открытая или закрытая рама;
  • два трубных упора;
  • нижняя и верхняя планки;
  • нагнетательное устройство, рукоятка и перепускной клапан, расположенные на задней части корпуса конструкции;
  • выдвижной шток, который обеспечивает гибочное усилие трубогиба;
  • пружина, с помощью которой выдвижной шток возвращается назад;
  • цапфа или упор конструкции, концы которой вставляются в отверстия на планках.

Сверху основной части станка может быть расположена проверка для уровня и пробка для заливки масла. На резьбовую часть инструмента наворачиваются планки установки, которые являются сварной конструкцией. Нижняя планка крепится фиксирующей гайкой, а верхняя прижимается двумя винтами и замком.

Для установки опор на поперечных пластинах устройства предусмотрены специальные отверстия. Снизу трубогиба имеются резьбовые отверстия для установочных болтов, которые регулируются по высоте.

Изгибаемая труба на такой конструкции располагается на ручье, который расположен в середине ее упора. Обеспечивающие сгибание сегменты должны быть изготовлены из стального точного литья.

На сегодняшний день все чаще для изготовления различных сооружений используются имеющие тонкую стенку профильные трубы. Поэтому конструкционный чертеж трубогиба для таких заготовок несколько отличается. Чтобы во время изгиба трубы не произошла деформация ее поперечного сечения, ролики по профилю следует выбирать такого же сечения, что и изделие.

Разновидности трубогибов

Имеющиеся в продаже профессиональные устройства для гибки труб могут иметь ручной, электрический или гидравлический привод.

самыми удобными считаются электромеханические инструменты

Конструкция с ручным приводом применяется для гибки труб небольшого диаметра.

Оснащенные гидроприводом трубогибы способны изогнуть заготовку, диаметр которой может быть до трех дюймов. Поэтому предназначен такой инструмент для выполнения масштабных работ.

Кроме этого, трубогибы могут различаться по способу воздействия на изделие, с помощью которого оно будет изогнуто. К таким способам относится:

  1. Арбалетный метод, при котором труба опирается на два стационарных ролика и гнется между упорами под воздействием расположенного на штоке шаблона.
  2. Намотка – при таком способе изгиба заготовка сначала приживается к ролику конструкции. Затем в точке гиба ставится упор. Ролик начинает вращаться и наматывать трубу между собой и упором. При этом шаблон и изделие подвижны.
  3. Обкатка является самым простым способом изгиба трубы. На таком устройстве шаблон неподвижен. Труба просто зажимается, а прижимной ролик перемещается и гнет трубу вокруг шаблона.
  4. Метод прокатки или вальцовки подразумевает собой использование трех вращающихся роликов. Один из них является центральным, а два опорными. На заготовку давит центральный ролик, поэтому относительно опорных элементов он должен быть установлен в соответствии с необходимым радиусом изделия.

давление от штока передается на заготовку в верхней точке шаблона

Практически не имеет недостатков метод прокатки. Именно вальцовкой в заводских условиях изготавливаются стальные отводы. Этим же способом намного легче и эффективнее делать изгиб профильных труб.
