Выбираем трубы для электропроводки с учётом характеристик изделия и здания

Характеристики электротехнических ПВХ труб

Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.

Достоинства

Трубы из ПВХ обладают рядом неоспоримых достоинств:

  • долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
  • гигиеничны и экологичны;
  • удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
  • обладают малым коэффициентом деформации;
  • не несут существенной нагрузки на конструкции;
  • обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
  • практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.

Принцип укладки кабелей в штробе

Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.

Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.

Разновидности

Электротехнические трубы из ПВХ принято делить на две основные категории:

  1. гладкие жесткие (гладкостенные);
  2. гофрированные (гибкие гофротрубы).

Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).

Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:

  • Т – тяжелые;
  • С – средние;
  • СЛ – средне-легкие;
  • Н – нестандартные.

Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.

Гладкие и гофрированные электротехнические трубы ПВХ разных цветов

Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.

К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Сфера применения труб для монтажа электропроводки

Выбор способа прокладки проводов регламентирует п. 2.1 ПУЭ. В нем оговорены условия электрической и пожарной безопасности прокладки электропроводки. И если вы собрались выполнять монтаж проводов, то выбор способа должен отвечать обоим этим требованиям.

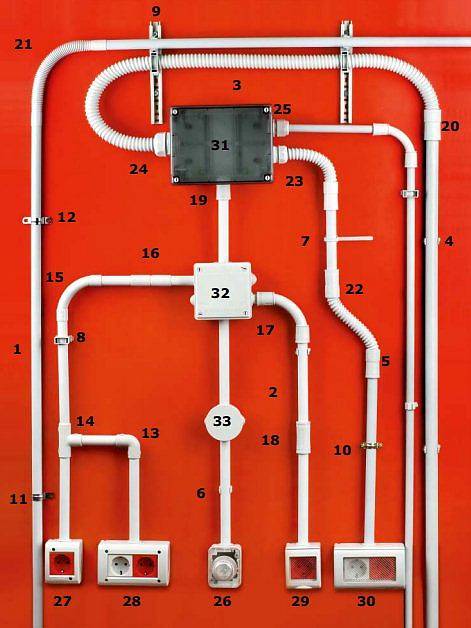

На фото представлены различные варианты использования труб в электротехнике

Итак:

  • Согласно условиям электрической безопасности, не металлические трубы могут применяться для монтажа электропроводки открытым способом при наружной установке. Кроме того, их можно применять в качестве дополнительной защиты при прокладке в строительных каналах или под слоем штукатурки при монтаже скрытой проводки.
  • Стальные трубы могут применяться в качестве дополнительной защиты, согласно табл.2.1.2 ПУЭ, практически в любых случаях. Исключение составляют только особо сырые помещения, а также монтаж наружной проводки.
  • А вот по условиям пожарной безопасности все намного сложнее. Здесь все зависит от поверхности, по которой предстоит монтаж. Это может быть сгораемая и несгораемая, либо трудносгораемая поверхность.
  • Стальная труба для электропроводки обязательно должна использоваться при монтаже открытым способом по сгораемым поверхностям, если используется провод или кабель без дополнительной защиты. Если же монтаж осуществляется по несгораемым поверхностям, то достаточно применения не металлических труб.
  • Во время монтажа скрытой проводки по сгораемым поверхностям незащищенными проводами также обязательно использовать стальную трубу. Если же используется пластиковая труба, то должна быть обеспечена подкладка между ней и основанием несгораемого материала.

Особенности монтажа

Использовать рассматриваемую продукцию особенно удобно во время укладки проводов в грунте, деревянных или бетонных конструкциях.

Чтобы осуществить монтаж необходимо следовать следующей инструкции:

  • Укладку нужно выполнять строго в соответствии с чертежом.
  • Для соединения каналов применяют сварку или используют изделия с резьбой.
  • Трубопровод заземляется и наклоняется в направлении распределительного короба.
  • Внешнюю поверхность подвергают покраске для защиты от окисления.
  • Протяжка выполняется посредством металлической проволоки.
  • Трубопровод закрепляется с помощью специальных скоб, через каждые 50-100 сантиметров.

Для недопущения повреждения изоляционного слоя проводов тубы с обоих концов оконцевывают специальными втулками. Если вы рассчитываете в будущем проводить разборку трубопровода, выполняйте его монтаж без применения сварки. Для этого нужно использовать исключительно резьбовые соединения.

На участках, где возникновение пыли или влаги невозможно, места стыков можно не герметизировать. Для обустройства электропроводки в стальных каналах используйте провода ШВВП и ПУГНП.

Для обустройства проводок освещения можно использовать не только стальные трубы, но и медные. Последние отличаются большей стойкости к процессам коррозии.

Медные изделия

Монтаж стальных трубок для рассматриваемой задачи можно полностью выполнить самостоятельно. Это достаточно простая задача, в которой нет ничего сложного. Но нужно учитывать массу нюансов и деталей, и строго следовать технологии укладки.

Использовать стальные трубы можно и для повышения эстетичности помещений. Некоторые дизайнеры предлагают выполнить проводку в доме в стиле ретро. Стальные трубки идеально подходят для этого. Таким образом, можно решить сразу несколько задач. С одной стороны надежно уложить электропроводку в частном доме или квартире, а с другой сделать интерьер своего жилища оригинальным и необычным.

Смотреть видео:

Наружная электрическая проводка

Наружная или уличная проводка используется для проведения электричества к дому, для наружного освещения и камер видеонаблюдения. Она соответствует противопожарным нормам. Устройство безопасно, исключает короткое замыкание или обрыв проводов.


Наглядное изображение наружной электропроводки. Воздушная линия, ввод в помещение, подземная прокладка кабелей.

Наружная открытая электропроводка

Проводка устраивается по воздушным линиям. Линии представляют собой отдельно стоящие опоры и кабель.

  1. Проводка может быть неизолированной, поэтому не может располагаться ближе, чем 2,75 м от крыши дома или другой горизонтальной поверхности.
  2. Открытая проводка, расположенная над дорогой, должна быть отдалена более чем на 6 метров от полотна.
  3. Наружную электропроводку не располагают на кровлях зданий.
  4. Между окнами, балконами домов и открытой проводкой должно быть выдержано расстояние не менее 1,5 метров.

Наружная электропроводка по времени эксплуатации может быть стационарной, переносной или передвижной.

Стационарная наружная открытая электропроводка

Стационарная проводка находится в режиме постоянного подключения. К необходимым местам электрификации провод ведется по столбам или деревьям. Также по внешним фасадам здания, растягиваясь на тросах. Отключить такую электропроводку самостоятельно невозможно. Необходимо применять специальные инструменты. В наружной стационарной проводке используют кабель с одной медной жилой.

Переносная наружная открытая электропроводка

Переносная проводка чаще всего используется в процессе строительства для непостоянного подключения электрооборудования. Оборудование подключается к стабилизаторам электропитания. Провода между собой не скручены, чтобы ее можно было в любой момент рассоединить. Используется штепсельное подключение.

Передвижная наружная открытая электропроводка

Передвижная проводка является временной и используется для подключения передвижных механизмов к электросети. Выполняется она из хорошо изолированных проводов. Электропроводка не должна располагаться на грунте, так как механизмы во время движения могут ее повредить. В таком случае провода размещаются на опорах. Опоры могут быть из дерева или пластика. Высота опор для безопасного использования не должна быть ниже 2,5 м.

В городах открытая наружная электропроводка используется только для уличного освещения. Электрические сети для других назначений монтируют под землей. Жилые и общественные здания связаны между собой с помощью кабельных трасс. Для устройства кабелей под землей используются бетонные желоба или металлические трубы. Такое расположение защищает электропроводку от влаги и других воздействий извне. Кабели также изолированы полимерным материалом или каучуком.

Тонкости укладки трубопровода из гофры

Внутри всех гофрированных труб находится тонкая стальная проволока, так называемая, протяжка

Поскольку эта проволока установлена с некоторым натяжением, то при резке трубы ее нужно осторожно перекусить бокорезами, придерживая, чтобы она не ускользнула

Далее можно протягивать провода внутрь трубы и устанавливать ее в планируемых местах – потолке или стенах. Для этого подойдут клипсы из алюминия или пластика.

Завершение

Итак, вы убедились, что ПВХ трубы могут стать идеальным вариантом для прокладки кабелей электропроводки. При этом они способны защитить провода от влаги, загрязнений и механических повреждений.

Тонкостенная металлическая труба для электропроводки

Применение металлических труб – самый надежный и безопасный способ прокладки проводки. Толщина стен проводов зависит от их сечения. Толщина проводов может быть разной – это зависит от того, для какого вида труб они применяются.

Стальные трубы не разрешено применять для установки в сырых и слишком влажных помещениях, если их толщина составляет 2 мм. Если проводку устанавливают в сухом и непыльном помещении, стальные провода могут не содержать уплотнений. Стальные провода прокладывают в особых случаях, когда нужна надежная и сильная защита.

Советы по выбору стальных труб:

  • Диаметр труб должен быть таким, который будет способствовать свободной прокладке кабелей , не оснащенных уплотнениями.
  • Трубчатый кабель должен быть изготовлена таким способом, чтобы провода не заламывались.
  • Внутри труба должна быть обязательно гладкой. Нужно избегать сварных выступающих швов, а также заусенцев.
  • Трубы нужно укладывать под уклоном – это поможет снизить риск возникновения коррозии.

А вот тонкостенные трубы из меди или латуни имеют ряд преимуществ перед стальными трубами. Медь и латунь не так подвержены «нападению» коррозии. Монтаж проводки можно сделать самостоятельно благодаря разнообразию фитингов.

Преимущества и недостатки

Гофрорукав из металла более пожаробезопасен и надежен, однако в землю его укладывать не стоит во избежание коррозии

Все гофрированные металлотрубы для проводки отличаются рядом преимуществ:

  • высокий срок эксплуатации (30-50 лет);
  • защита проложенного кабеля от мелких вредителей, грызунов, механических повреждений;
  • простота установки канала на провода;
  • возможность замены старой проводки на новую без сложных демонтажных работ;
  • при условии заземления надежная защита от поражения током;
  • устойчивость к влаге, давлению, температурным перепадам;
  • нулевой уровень горючести;
  • сравнительно малый вес.

К минусам использования защитного гофроканала относят:

  • большие затраты на устройство проводки;
  • трудоемкость процесса;
  • риск скопления конденсата в канале и как следствие снижение сопротивляемости проводов.

Металлические гофры реализуются катушками либо метражом.

Гофротрубы из ПВХ для кабелей

Гофрированные трубы ПВХ используются в качестве кабель-каналов намного чаще прочих разновидностей пластиковых изделий. Основное отличие гофротруб от прочих аналогов состоит в их конструкции. У них имеется переменное поперечное сечение, то есть попеременно чередуются отрезки с тонкими стенками меньшего диаметра и участки с большим сечением и более толстыми стенками, то есть своеобразные ребра жесткости.

Благодаря твердым участкам изделие получает прочность, а вот более тонкие и мягкие отрезки дают возможность сгибать и растягивать трубу для получения нужной конфигурации. Впрочем, не все гофротрубы растягиваются в равной степени – все зависит от разновидности и длины.

Зачем нужна гофра

Гофра – достаточно гибкая и длинная трубка. Главное ее достоинство то, что ее можно многократно изогнуть без помощи комплектующих и с минимальными трудозатратами.

Гофра благодаря своей конструкции довольно компактна и в то же время достаточно устойчива к механическим повреждениям.

Использование длинных трубок позволяет сэкономить на соединительных элементах и даже герметизировать провод внутри гофры.

Современные технологии отделки помещений гипсокартоном и подвесными потолками требуют прокладки коммуникаций в чехлах, в то же время гофру очень легко расположить за фальшстеной или потолком без лишних затрат на фитинги. Гофру можно легко закрепить на каркасе подвесных потолков и обшивке гипсокартоном – это значительно экономит усилия, и гофра для выполнения такого монтажа просто незаменима.

Незаменим гофрорукав и при прокладке проводов и кабелей в грунте – гофре не страшны небольшие просадки почвы, длинную трубку можно легко загерметизировать и оградить кабель от попадания почвенной влаги.

Некоторые правила монтажа

Перед монтажом кабельной трассы из металлических тонкостенных труб для электропроводки, следует ознакомиться с такими правилами:

концы каждого отрезка изделий нуждаются в предварительной очистке от заусенцев и раззенковке;
максимально допустимый угол изгиба стального канала составляет 90 градусов;
существует ограничение на длину отрезков: до 10 метров в случае прямой трубы, до 5 метров – при наличии 2 изгибов;
выполняя изгиб, важно следить за целостностью поперечного сечения изделия;
металлический канал должен выполняться как часть СУП (системы уравнивания потенциалов).

В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков.

Физическая суть СУП состоит в необходимости соединения всех проводящих частей в единую систему так, чтобы минимизировать либо вовсе исключить разность потенциалов между ними. Для этого в нее должны быть включены:

  • заземляющее устройство;
  • главная (Г) заземляющая (З) шина (Ш), смонтированная в щите (Щ) учета (У) электроэнергии (Э) либо вводном щите;
  • все элементы из металла конструкции постройки.

Если придерживаться указанных правил, то можно существенно облегчить монтаж и замену электропроводки.

Коротко о главном

Задумываясь об электрификации загородного дома и надворных построек, стоит рассмотреть вариант подземной прокладки кабелей, как наиболее надежный, безопасный и долговечный. Чтобы коммуникации не подвергались вредным воздействиям влаги, не испытывали давления грунта и не были случайно повреждены при перекопке участка, их помещают в прочный кожух из труб. На сегодняшний день лучшими считаются трубы ПНД, обладающие отличными техническими характеристиками, соответствующими условиям эксплуатации. Наиболее ответственные линии лучше прокладывать в двухстенных гофрированных трубах.

Оценок 0

Преимущества и недостатки

Преимущества:

Долговечность – первые изделия уже проработали более 50 лет и приближаются к 60 (правда, срок службы проводов в два раза меньше).
Небольшая стоимость.
Негорючесть – это особенно важно для электрических сетей, ПВХ к тому же имеет свойство самозатухания.
Легкий монтаж – легко режутся, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании для монтажа.
Отсутствие коррозии.
Прочность и одновременно высокая ударная вязкость – трубы хорошо противостоят механическим повреждениям; изделия не хрупкие, могут восстанавливаться после деформации.
Морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму.
Гибкость – пластик легко согнуть при нагреве даже руками, гофра вообще легко гнется;
Безвредность для человека и животных.
Химическая инертность, устойчивость к действию кислот и щелочей;
Гладкие стенки облегчают затягивание проводов;
Отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной экологичность – достаточно безвредное производство, легкая утилизация.
Эстетические качества.
Легкий уход – нержавеющую поверхность легко мыть, очищать от грязи.
Небольшой вес, отсутствие хрупкости облегчают перевозку и складирование.
Поливинилхлорид обладает устойчивостью к ультрафиолету.

Недостатки:

  • Невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С. Впрочем, такая температура при прокладке проводов в жилом доме практически не встречается (только возле систем отопления).
  • Хрупкость на морозе.
  • Прочность у пластика все-таки ниже, чем у металла.

Преимущества ПВХ труб перед металлическими

Самый существенный недостаток распространенных стальных труб – подверженность коррозии. Трубы из меди и нержавейки не ржавеют, но цена их для монтажа проводки в обычных условиях просто неприемлема. Да стальные трубы дороже труб из ПВХ.

Второе достоинство ПВХ – небольшой вес и легкий монтаж – ПВХ легко режется, меньше весит, проще крепеж к стенам и потолкам.

Третье достоинство – ПВХ не проводит электрический ток. Четвертое – системы из ПВХ не требуют заземления.

Некоторые правила монтажа

Перед монтажом кабельной трассы из металлических тонкостенных труб для электропроводки, следует ознакомиться с такими правилами:

концы каждого отрезка изделий нуждаются в предварительной очистке от заусенцев и раззенковке; максимально допустимый угол изгиба стального канала составляет 90 градусов; существует ограничение на длину отрезков: до 10 метров в случае прямой трубы, до 5 метров – при наличии 2 изгибов; выполняя изгиб, важно следить за целостностью поперечного сечения изделия; металлический канал должен выполняться как часть СУП (системы уравнивания потенциалов). В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков

В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков.

Физическая суть СУП состоит в необходимости соединения всех проводящих частей в единую систему так, чтобы минимизировать либо вовсе исключить разность потенциалов между ними. Для этого в нее должны быть включены:

  • заземляющее устройство;
  • главная (Г) заземляющая (З) шина (Ш), смонтированная в щите (Щ) учета (У) электроэнергии (Э) либо вводном щите;
  • все элементы из металла конструкции постройки.

Если придерживаться указанных правил, то можно существенно облегчить монтаж и замену электропроводки.

Жесткие полиэтиленовые трубы


Первый тип – это обычные гладкостенные трубки для электропроводки, изготовленные из самозатухающего поливинилхлорида. Они являются аналогом стальных защитных коллекторов, и могут применяться как для открытой, так и скрытой кабельной проводки. Эти ПВХ трубки не изгибаются, поэтому при их монтаже с целью изменения направления прокладки используются специальные муфты, прямые и угловые соединители.

По степени прочности они бывают:

  • 125 Н – коллекторы с низкой механической устойчивостью (не применяются при промышленном строительстве),
  • 320 Н – наиболее распространенные ПВХ трубки для защиты электропроводки, использующиеся при строительстве жилых помещений,
  • 750 Н – прочные электротехнические пластиковые трубки для прокладки проводки внутри бетонных изделий, применяемых при монолитно-каркасном строительстве,
  • 1200 Н – максимально прочные изделия для укладки кабелей внутри ЖБ конструкций на большой глубине закладки.

Технические характеристики жестких ПВХ труб:

  • температурные ограничения: -20+ 600С,
  • ударопрочность: 2 Дж (при температуре – 250С), 6 Дж (при -50С),
  • диэлектрическая устойчивость: не менее 2000В (15 минут),
  • электрическое сопротивление: не меньше 100МОм.

Характеристики стальных труб

Стандартно изделия, изготовленные из стали, имеют толщину стенок, превышающую 25 миллиметров. В свою очередь этот показатель для трубы стальной тонкостенной для электропроводки находится в пределе от 16 до 25 миллиметров

Важно помнить, что недопустимо использование металлических изделий, когда поверхность алюминиевого провода открыта.

Монтажные работы по прокладке каналов из толстостенных стальных трубок, которые отличаются дороговизной, выполняют с использованием сварки. При этом данная трубная продукция характеризуется высокой прочностью и невосприимчивостью к температурным перепадам.

На отечественном рынке потребители могут приобрести оцинкованные каналы для прокладки кабелей. В ряде случае требуется произвести дополнительную обработку методом покрытия лаком или окрашивания. Для защиты трубы от скопления конденсата на них, нужно при проведении монтажа обеспечивать небольшой уклон в направлении распределительной коробки.

Дистанция между электропроводкой и нагревательной конструкцией при их параллельном монтаже должна быть от 100 сантиметров. Стальная труба для кабеля, уложенная на открытом пространстве, фиксируется накладками или особыми хомутами с промежутками 250 –300 сантиметров.

Как работает металлогофра

Гофрированный металлический шланг работает по принципу сдерживающего барьера при высоком давлении на рукав с проводкой. Особенно это касается устройства кабеля в почве. Ребрами жесткости здесь выступают звенья тубы.

Если взять для сравнения гладкостенные и гофрированные трубы с равным условным диаметром, площадь второй будет значительно больше, чем первой. Здесь можно отследить принцип действия защитного канала по формуле из школьного курса общей физики:

P=F/S,

где значения трактуются так:

  • P – давление на трубу;
  • F – сила, которая действует на поверхность перпендикулярно ее плоскости;
  • S- площадь искомой поверхности.

Проанализировав формулу, становится понятно: чем больше общая площадь поверхности, которая подвергается механическому воздействию (давлению извне), тем меньшим оно является на каждый см2 рукава.

Характеристики электротехнических ПВХ труб

Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.

Достоинства

Трубы из ПВХ обладают рядом неоспоримых достоинств:

  • долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
  • гигиеничны и экологичны;
  • удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
  • обладают малым коэффициентом деформации;
  • не несут существенной нагрузки на конструкции;
  • обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
  • практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.

Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.

Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.

Разновидности

Электротехнические трубы из ПВХ принято делить на две основные категории:

  1. гладкие жесткие (гладкостенные);
  2. гофрированные (гибкие гофротрубы).

Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).

Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:

  • Т – тяжелые;
  • С – средние;
  • СЛ – средне-легкие;
  • Н – нестандартные.

Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.

Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.

К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.

Правила монтажа труб для электропроводки

Уплотнение соединений выполняется посредством фитингов и муфт. Помните, монтаж необходимо провести так, чтобы провода при необходимости можно было извлечь.

Трубы – это такие изделия, которые применяются практически везде. Они востребованы не только для передачи жидкостей на расстояния, но и как часть различных конструкций, а также при проведении электромонтажных работ. Собственно, о трубах для электропроводки и пойдет речь в этой статье.

К примеру, трубы для электрики из поливинилхлорида ценятся за то, что они защищают их от повреждений, и с каждым днем такой способ защиты становится лишь популярнее. Кроме всего прочего, по современным правилам противопожарной безопасности лучше всего использовать именно пластиковые трубы для электропроводки. Почему так – разберемся ниже.

Нормы, технические условия.

Трубы гладкие жесткие из ПВХ для электропроводок
изготавливаются по ТУ 6-19-215-83
.Трубы жесткие гладкие из ПВХ электротехнические серые
.

Наименование товараТолщина стенкиЕд.измВ упак.Цена за м/п
1 Труба ПВХ гладкая D=16мм
(50х3метра)
1,2м1505.00
2 Труба ПВХ гладкая D=20мм
(50х3метра)
1,5м1506.90
3 Труба ПВХ гладкая D=25мм
(40х3метра)
1,5м1207.95
4 Труба ПВХ гладкая D=32мм
(30х3метра)
1,8м9013.95
5 Труба ПВХ гладкая D=40мм
(20х3метра)
1,9м6017.60
6 Труба ПВХ гладкая D=50мм
(10х3метра)
1,8м3022.50
7 Труба ПВХ гладкая D=63мм
(10х3метра)
2,4м2143.00
8 Труба ПВХ гладкая D=75 мм
(7*3метра)
2,5м2168,00

Наряду с активным применением труб ПВХ для обустройства трубопроводов, транспортирующих вещества в жидком или газообразном состоянии, такие изделия в последнее время все чаще становятся оболочкой для прокладки кабелей электропроводки в частных или многоэтажных домах. В данной статье мы рассмотрим основные преимущества ПВХ труб для прокладки кабеля, разновидностях таких изделий, и способе монтажа проводки по трубам.
