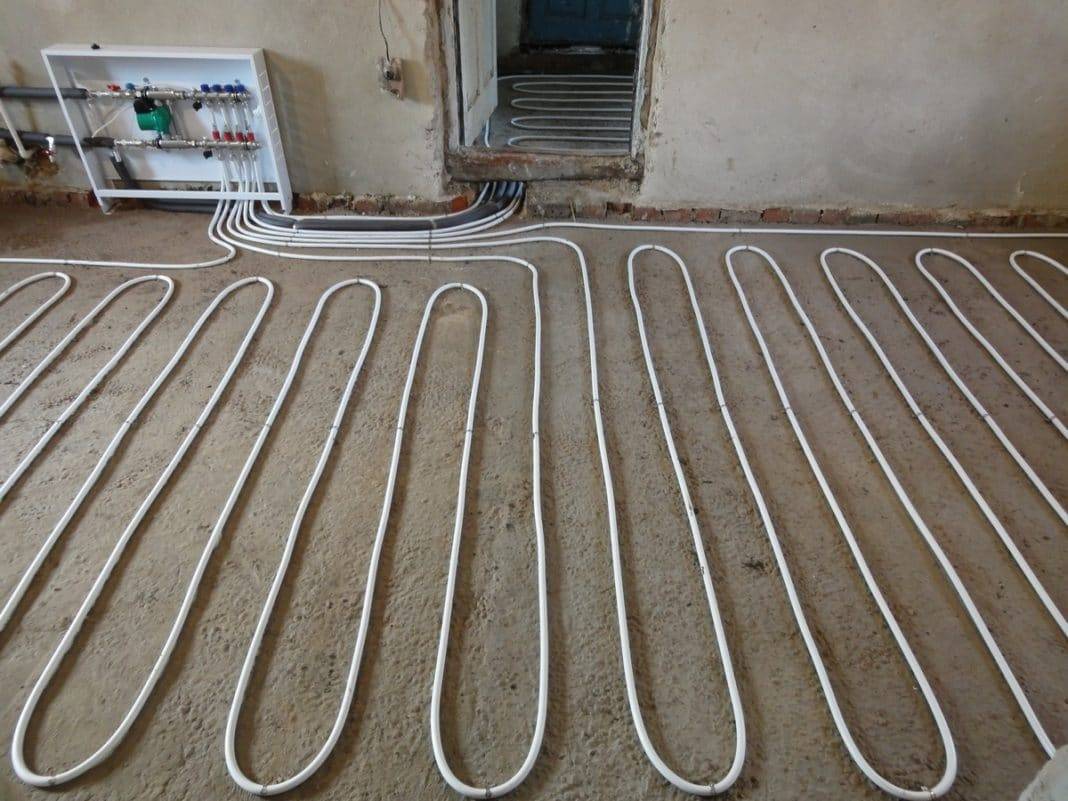

Теплый пол из металлопластиковых труб
Один из самых популярных материалов для водяного теплого пола — металлопластик. Он отвечает большинству требований, перечисленных выше: гибкий (минимальный радиус изгиба — 8 диаметров, при этом греть его не нужно), эластичный, имеет низкую кислородопроницаемость. Единственный недостаток — чуть «подкачал» срок службы — он находится в пределах 25-30 лет. Также может возникнуть сложность с выбором качественных труб из-за большого количества подделок.
Популярны металлопластиковые трубы для теплого пола из-за того, что у них удобная форма выпуска — бухты по 25-50 метров. Если вам необходимы более длинные контура, многие фирмы принимают заказы на изготовление бухт большей протяженности. Но слишком длинные использовать не рекомендуют — оптимальная длина трубы в одном контуре — 60-80 метров.
Металлопластиковые (металлополимерные) трубы продаются бухтами разной длины
Диаметр металопластиковой трубы для водяного теплого пола — 16мм или 20мм. Меньшие или большие использовать не стоит. Эти сечения труб выбраны исходя из многолетнего опыта, и дают самые оптимальные соотношения инерционности и производительности системы. Теплый пол из металлопластиковых труб — хороший вариант, но не идеальный: цены на эти изделия (качественные и фирменные) достаточно высоки, а срок эксплуатации ниже требуемого. Правда, сама система получится не очень дорогой, так как фитинги в теплых полах стараются не использовать (они дорогие), а укладывать цельные куски труб, стоимость которых умеренная.
Какие металлопластиковые трубы лучше для теплого пола? Те, у которых слой фольги сварен встык. Эти трубы более дорогие, но и более надежные. Их производят в основном в Европе, так как такое оборудование высоко технологично и технология недешева. Подробнее о том, почему такие трубы надежнее читайте в статье «Выбор и монтаж металлопластиковых труб для отопления»
Советы специалистов
Трубопроводы для системы теплого пола следует выбирать основательно
Ведь их укладывают не на несколько дней, а на многие годы, поэтому особое внимание рекомендуется уделить их надежности и долговечности. Идеальным вариантом в этом плане являются металлопластиковые изделия и трубы из сшитого полиэтилена. На сегодняшний день по эксплуатационным параметрам у них отсутствуют какие-либо конкуренты
Их легко укладывать, они являются самыми востребованными, а главное – стоимость их невысока
На сегодняшний день по эксплуатационным параметрам у них отсутствуют какие-либо конкуренты. Их легко укладывать, они являются самыми востребованными, а главное – стоимость их невысока.
При выборе может возникнуть один единственный вопрос – какая труба лучше для теплого пола – 16 или 20 мм? Специалисты советуют использовать трубы диаметром 20 мм, ориентируясь на потребительские отзывы и собственный опыт установки подобных систем.
Трубопроводы из различных материалов отличаются между собой не только характеристиками, но и стоимостью. Самыми дорогими из них являются изделия из меди. Трубопроводы из сшитого полиэтилена и металлопластика стоят намного дешевле.
В среднем по России их стоимость находится в диапазоне от 50 до 150 рублей за метр. Учитывая цену остальных комплектующих, на квадратный метр отапливаемой площади приходится примерно 2000 рублей, что подразумевает внушительные затраты на помещение в целом. Но если сравнить водяной пол, выполненный из трубопроводов из сшитого полиэтилена (или металлопластиковых), с электрическим, то первый функционирует от котла, поэтому сможет окупиться уже по истечении 5 лет.
Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека
Поэтому при первой встрече обратите внимание на нос незнаком
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.
15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют
Обращайте внимание на свое тело. Если вы замети
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным.
Металлопластиковые трубы для водяного пола
Трубы из металлопластика стоят намного дешевле, чем медные, поэтому они пользуются заслуженной популярностью.
Среди преимуществ таких изделий можно назвать:
- высокая сопротивляемость окислению;
- долгий срок эксплуатации – порядка 50 лет, равно как и медных;
- небольшая масса – благодаря этому трубы удобно транспортировать и укладывать;
- экологичность – полимерные материалы не вступают в реакцию с примесями, находящимися в теплоносителе;
- звукоизоляция – вода, проходящая по трубам, не создает такого сильного шума, как при контакте со сталью.
Строение металлопластиковых труб предполагает наличие нескольких слоев – полимерного материала внутри и снаружи, а также алюминия, придающего материалу крепость. Изнутри поверхность трубы является очень гладкой, так что на стенках не образовывается налет. Кроме того, этот слой защищает алюминий и клеящие материалы от воды.
От того, насколько качественный клей использован для производства труб, будет зависеть их долговечность. Если клей начинает разрушаться, полимерные слои будут отставать, а труба потеряет герметичность. Определить качество клея можно путем прогрева труб до 90-100 ℃ и оценки результата.
В идеале внешний вид изделия на срезе должен остаться прежним. Если же станут отчетливо видны слои материалов, то не стоит останавливать свой выбор на данных изделиях.
Хотя трубы из металлопластика не выдерживают открытого пламени, на обустройство теплого пола это не влияет. В данном случае стоит подумать, какого диаметра выбрать трубу для теплого пола с учетом имеющихся в наличии фитингов. Если их внутреннее сечение будет меньше диаметра трубы, на швах станет образовываться известковый налет (прочитайте: “Какой диаметр трубы для теплого пола лучше использовать – расчет диаметра, в зависимости от материала труб”). Со временем это приведет к подтеканию теплоносителя.
Диапазон рабочих температур для металлопластиковых труб составляет от -10 до 95 ℃. Возможен кратковременный нагрев до 110 ℃. В случае перегрева труба будет безнадежно испорчена.
Смесительный узел для системы теплого водяного пола
Температурный режим нагрева носителя (в данном случае используется вода), для теплого пола гораздо ниже, чем для радиаторов. Основной принцип работы смесителей в том, чтобы добиваться понижения температуры теплоносителя путем смешивания обратки – уже отдавшей свое тепло воды, с подогретой до высокой температуры.
Для создания и поддержки стабильной циркуляции воды в системе теплого пола, в основном используют двухходовые или трехходовые клапаны. Допускается их замена термостатическими смесителями. В случае недостаточной скорости воды, в систему устанавливают циркулярный насос.
Конструкция смесительного узла для водяного пола предусматривает размещение насоса между коллектором подачи и трубой подвода. Дополнительно устанавливается еще один выход – для вывода воды из отдающего коллектора.
Смеситель для теплого водяного пола значительно улучшает работу всей системы и позволяет автоматически корректировать температуру нагрева носителя в зависимости от изменения погодных условий. Для этого электропривод, который устанавливается на двухходовом клапане, подключают к регулятору температуры.
Возможна работа смесительного узла в ручном режиме. В этом случае блок задействован без установки клапанов, а показатели подмеса определяются методом подбора
Такой способ нужно внедрять с осторожностью, он не подходит для источников тепла с высокой температурой
Ограничения максимальной температуры можно добиться при помощи установки термостатической головки, помещенной на клапан и имеющей датчик выносного типа.
Смесители разделяются на две группы. К первой относятся устройства, оснащенные трехходовыми клапанами с сервоприводами. С их помощью можно настроить управление контроллеров, реагирующих на изменения погоды и термостатичными устройствами. В работе узла есть возможность неожиданного сбоя, когда по сигналу термостата клапан может открыться и горячая вода, достигающая температуры в 90 °C, поступит в систему. Такое повышение температуры иногда приводит к частичному разрыву труб. У трехходовых клапанов высокая скорость пропуска водяного потока, что требует особой тщательности в настройке всей системы теплого пола. Но все же эта группа смесительных узлов довольно востребована для обустройства водяного пола в очень больших помещениях.
При установке смесителей, относящихся ко второй группе, используют двухходовые клапаны, отличающиеся невысокой скоростью пропуска теплоносителя. Смешивание горячего и холодного потоков весьма стабильно, что допускает плавную регулировку процесса. Такие смесители устанавливают в системах водяных полов, площадь которых не превышает 200 кв.м.
Виды труб для обогрева и их особенности
Трубы из сшитого полиэтилена PEX
Мы решили начать наш обзор именно с этих труб, так как по-многим показателям они превосходят решения из других материалов. Их преимущества:
- Эксплуатационный срок 50 лет;
- PEX трубы способны отлично переносить кратковременные пиковые значения температуры;
- Они устойчивы к ультрафиолетовому излучению, обладают отличной теплопроводностью и цельным строением;
- Хорошее соотношение цена-качество, стоят они недорого.
Однако у этих моделей есть и недостатки. При выходе таких труб из строя, их приходится полностью менять. Еще трубы для теплого пола PEX обладают большим радиусом сгиба и пропусканием кислорода через стенки.
Трубы из полиэтилена с высокой термостойкостью PE-RT
Это термостойкий вид, который отличается долговечностью, простотой монтажа, прочностью и гладкостью. Такие трубы можно использовать в качестве цельной конструкции при проведении теплого пола.
К недостаткам данных моделей можно отнести то, что они обладают способностью к расширению при нагревании и довольно чувствительны к перепадам температуры и давления.
Полипропиленовые трубы
Полипропилен обладает меньшей плотностью и эластичностью, чем полиэтилен, поэтому трубопровод из них получается с более толстыми стенками. У таких труб вполне доступная стоимость, они просты в монтаже, обладают высокой стойкостью к температурному воздействию. Благодаря высокому уровню прочности, такие трубы могут прослужить около 50 лет.
К отрицательным качествам можно отнести то, что их срок эксплуатации напрямую зависит от длительности воздействия пиковых температур. Они ограничены в длине, поэтому при монтаже появляются швы, в которых проходимость жидкости может быть снижена.
Еще полипропиленовые трубы обладают низким уровнем теплопроводности, быстрым износом при чрезмерном насыщении кислородом или перепаде температур, а также оказываются подвержены разрушению при воздействии на них ультрафиолетового излучения.
Медные трубы
Несмотря на высокую цену, они довольно часто используются для организации теплого пола в частных домах. Медь обладает хорошей устойчивостью к перепадам температур и к ультрафиолетовому излучению. А трубы из нее образуют специальную пленку из оксида, которая препятствует возникновению коррозии.
Среди других преимуществ труб из меди можно также отметить:
- прочность;
- простота в обработке и укладке материала;
- надежность и простота соединения труб между собой;
- высокий уровень теплопроводности;
- непроницаемость;
- гибкость;
- экологическая безопасность;
- а также значительная длина, которая позволяет укладывать трубы без швов.
Однако у медных труб также есть и недостатки. Например, они легко разрушаются под действием электрохимической коррозии, обладают низким уровнем устойчивости к кислотным и щелочным средам, если они находятся выше показателей нормы.
Металлопластиковые трубы
Они состоят из 3-х слоёв, средним из которых является алюминиевая фольга толщиною от 0,3 мм до 0,5 мм. Он призвана усилить конструкцию и упростить сгибаемость трубы.
Металлопластиковые трубы стоят недорого, могут прослужить около 50 лет и выдерживать температуру до 90 градусов. Среди других плюсов также можно выделить высокий уровень устойчивости к коррозии, прочность, гладкость, цельное строение и полное отсутствие электропроводимости.
К отрицательным качествам можно отнести то, что такие трубы обладают плохой устойчивостью к перенесению ультрафиолетового излучения и низким уровнем теплопроводности.
Гофрированные трубы из нержавеющей стали
Главное преимущество таких труб заключается в том, что они имеют практически неограниченный срок эксплуатации. Кроме того, они отлично переносят высокие температуры, обладают непроницаемостью к кислороду и устойчивы к ультрафиолетовому излучению.
Гофрированные трубы имеют малый радиус сгиба и высокую теплопроводность. Их длина позволяет проводить цельное отопление. Также к плюсам этих изделий можно отнести низкую стоимость. Однако такие трубы оказываются менее устойчивы к электрохимической коррозии и в случае чрезмерного перегиба могут образовывать заломы.
Рейтинг труб
По отзывам покупателей лучшие трубы для тепловых полов производят следующие фирмы:
- Производство Uponor. Является финской компанией и создает трубы из металлопластика и полиэтилена;
- Фирма Rehau. Немецкое производство изделий из полиэтиленового и металлопластикового материала;
- Компания Wieland. Немецкое производство труб из чистой меди с применением пластиковой оболочки;
- Фирма Wavin Ekoplastik. Чешское производство изделий из полипропилена нового и четвертого поколения;
- Компания HydroSta. Производство Южной Кореи. Делают трубы из различных материалов. Лучшие из них– гофрированные изделия.
Конструкция теплого пола
Перед монтажом данной системы поверхность пола необходимо выровнять при помощи специальных строительных смесей. Далее на пол необходимо уложить слои специального материала, который представляет собой алюминиевую фольгу.
Этот слой не дает уходить теплу вниз и стороны, то есть отражает тепловую энергию вверх.
Затем в определенном порядке следует уложить пластиковые или металлические трубы и закрепить их на термоизолирующие элементы. Трубы через систему распределительных устройств подключаются к насосу.
После проверки работоспособности всей системы в течение нескольких дней необходимо сделать стяжку из бетона или другого материала и выровнять по уровню образованную поверхность пола. Перед заливкой нужно тщательно осмотреть трубы и соединения на предмет протечек. Сверху стяжки затем укладывается напольное покрытие, которое может быть из керамической плитки, паркета, ламината и других материалов.
Металлопластиковые трубы рехау (REHAU) для теплого пола в этом не нуждаются, так как их тепловое расширение минимально. В них содержится слой алюминиевой фольги или стекловолокна, которые препятствуют линейному расширению изделий.
Помимо труб рехау большую популярность приобрела труба для теплого пола valtec (Valtec), которую производят итальянские компании. Это изделие изготовлено из плотного полиэтилена способом сшивки материала. Они обладают высокой стойкостью к высокой температуре и весьма прочны. Внутри трубы находится слой пищевого полиэтилена, который позволяет использовать данные изделия в системах подачи питьевой воды.
Особенностью бренда Valtec является то, что можно купить не только трубы, но и полностью всю систему теплого пола со всеми фитингами, распределителями и блоком терморегуляции.
Некоторые особенности строительства теплого пола
В водных системах отопления, в которых трубы находятся в полу, не рекомендуется использовать стальные изделия, так как они подвержены коррозии и внутри них может образовываться известковый налет. Это приведет к протечкам и уменьшению пропускной способности всей системы отопления.
В качестве альтернативы стали могут использоваться трубы из меди – они лишены многих недостатков вышеуказанных изделий. Однако медные трубы сложнее в монтаже и обладают высокой стоимостью.
Устройство теплого пола из медной трубы
Укладка труб теплого пола чаще всего производится с помощью изделий из полимеров. Особенностью организации теплого пола из полипропиленовых и полиэтиленовых труб является температура теплоносителя, значение которой не должно быть выше 55 градусов. Это объясняется не характеристиками материала, а тем, что напольное покрытие может повредиться, особенно линолеум и паркет.
Подвержены температурному влиянию и некоторые виды стяжки, которая может потрескаться. Поэтому в городских квартирах необходимо при строительстве системы теплый пол устанавливать элементы управлением температурой воды.
Инструментарий для монтажа трубопровода в «теплом полу»
Когда все расчеты на бумаге по контуру обогрева завершены, можно приступить к подбору необходимого инструментария. В итоге перед началом работ у мастера должны быть в наличии:
- Рулетка строительная (для замеров различных расстояний);
- Лазерный уровень (для более точного построения плоскостей на горизонталях);
- Нож строительный (для аккуратной нарезки изоляции краев, утеплителя и гидроизоляции);
- Калибратор (для работы по трубам), сниматель фасок, труборез;
- Гаечный/разводной ключ (для подсоединения компрессионных фитингов к гребенке распределения);
- Опрессовочное оборудование (для производства и контроля герметичности).
Также, необходимо озаботиться наличием следующих расходных материалов:
- Теплоизоляция (пенопласт или ЭППС, подкладываемый под трубы);
- Полиэтиленовая или мультифольная гидроизоляционная пленка (представляет собой воздушно-пызырчатый материал, обладающий покрытием из фольги);
- Краевая изоляция (вспененный полиэтилен в виде ленты, предназначенный для монтажа на поверхность стен и про меж независимых контуров отопления, дабы компенсировать стяжечное расширение при воздействии повышенных температур);
- Сетка арматурная (необходима для протекции бетонной стяжки и укрепления магистрали);
- Скобы якорные (для закрепления трубопровода в качестве базового элемента);

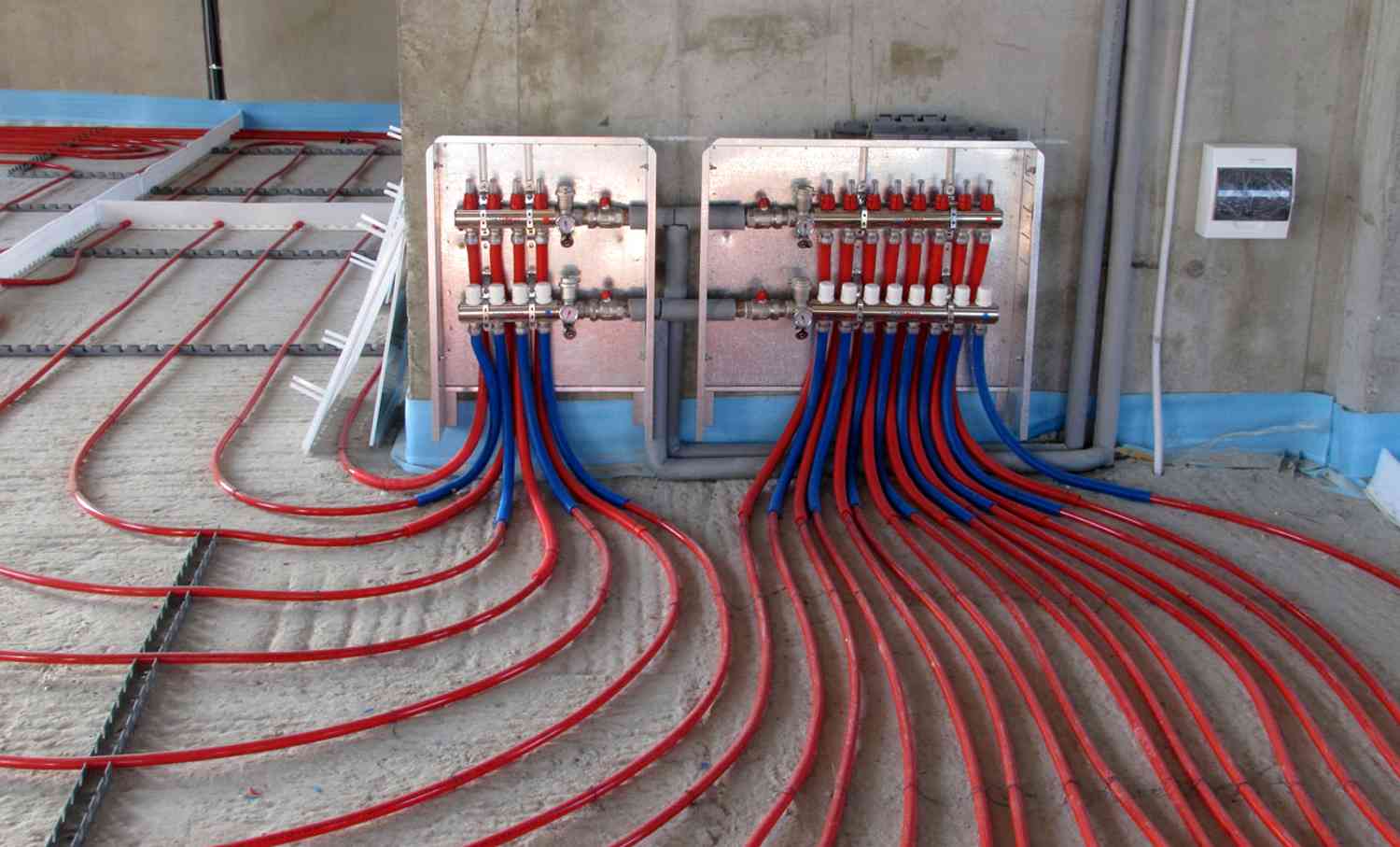

- Коллектор (он же гребенка), применяемый для распределения теплоносителя равномерно по всему контуру;
- Узел смесительно-насосный (необходим в целях поддержания номинальных температур для панельного отопления).
Конструкция теплого водяного пола
Краткая инструкция по монтажу водяного теплого пола
В системе водяного отопления нагревательным элементом является бетонная пластина, изолированная термически, которую нагревают вмонтированные в нее трубы для водяного теплого пола, по которым идет циркуляция горячей воды.
Конструкция пола такова.
- Формируется идеально ровная песчано-цементная стяжка – на нее и вдоль стен укладывают термоизолирующий настил с пленкой алюминиевой – он не позволяет теплу уйти в основание пола и стены.

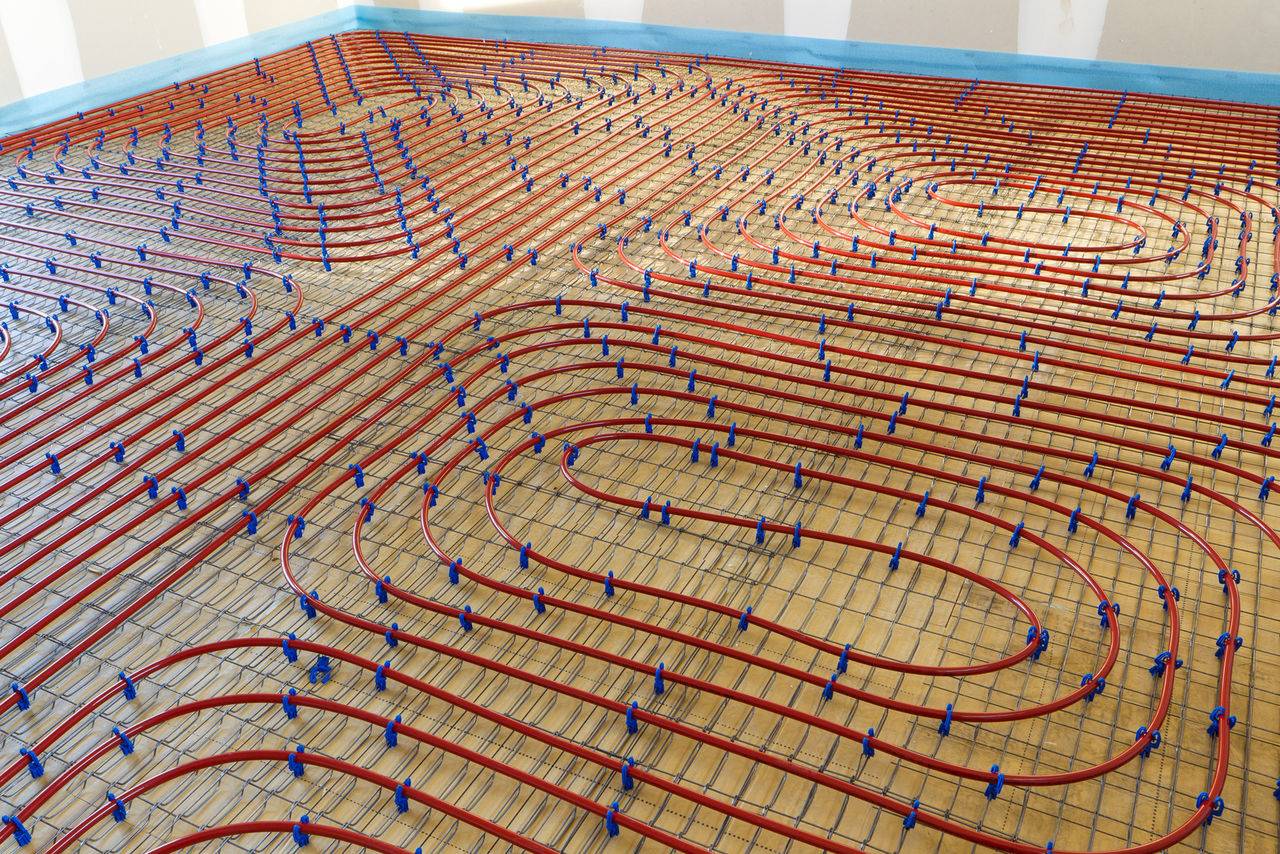

- На термоизолятор при помощи крепежных деталей укладывают трубы для теплого пола водяного
- Все заливается цементным раствором
- Укладывается напольное покрытие – плитка, ковролин, ламинат и т. д.
Система приводится в работу оборудованием для передачи по трубам теплоносителя (насосы, распределители контуров нагрева, системы управления – сервоприводы, термостаты, вентили).
Система подключения трубы для теплого водяного пола
Особенности устройства водяных теплых полов
Существует такое заблуждение, что из-за теплого водяного пола на этаж ниже может уменьшиться напор воды. Но это может случиться разве что в старых домах с гравитационной системой водоснабжения и только лишь в тех случаях, если труба для теплого водяного пола была установлена без расчета требуемых уклонов и диаметров.
Если водоотопительная система замкнута, соседи не смогут отследить, что от них забрали несколько лишних литров воды. Однако несанкционированное подключение к центральному отоплению или горячему водоснабжению в жилых домах не допускается.
В системах теплых полов наибольшая температура воды не должна быть больше 50-55 градусов. При повышенной температуре поверхность будет чрезмерно нагреваться, что не очень-то приятно для ног. Кроме того, начнет трескаться цементная стяжка и отставать плитка, даже если выбрать медные трубы для теплого пола.
Расчет теплого водяного пола
Монтаж напольного покрытия нужно проводить так, чтобы получившаяся конструкция работала эффективно и в течение продолжительного времени.
В каждом отдельном случае расчет должен проводиться индивидуально, учитывая площадь и способ укладки контуров. Лучше всего воспользоваться одной из компьютерных программ, которые предлагаются заинтересованным пользователям. Возможен и другой вариант: обращение в одну из проектных организаций, расположенных по месту жительства.
Некоторые домашние мастера уверены, что все могут рассчитать самостоятельно, однако такая самоуверенность может быть в финале наказана неправильным прогревом помещения, когда происходит чередование теплых и холодных зон: так называемая «зебра», если расчет произведен неправильно, этот «зоопарк» исправить будет практически невозможно, так как конструкция прячется в бетонную стяжку.
Для монтажа водяного пола лучше обратится к специалисту
Если все-таки мнение хозяина о возможности правильного расчета остается неизменным, то при его проведении важно учесть:
- размеры предполагаемого напольного покрытия;
- наличие теплоизоляции:
- материал, который будет использоваться для утепления;
- тип чистового покрытия;
- размеры трубы и материал для системы теплого пола;
- температуру воды на «старте» работы;
Учет перечисленных параметров, позволяет определить:
- длину контура трубопровода;
- «шаг» трубы;
- способ укладки труб, затем заливаемых в стяжку.
Все они непосредственно повлияют на мощность теплоотдачи напольного покрытия.
Перед тем как проводить монтаж пола нужно тщательно все просчитать
Производители
Перед тем, как окончательно выбрать материал, специалисты советуют обратить внимание на следующих производителей:
- немецкая компания Renau – изготавливает трубы из полиэтилена и металлопластика, предназначенные для обустройства разных отопительных систем. Изделия отличаются высоким качественным уровнем, но есть большая вероятность, что вам подсунут поддельный товар;
- Uponor – финская фирма, занимающаяся производством труб. Изделия имеют продолжительный эксплуатационный период, так как в производстве задействованы высококачественные материалы;
- Ростерм и Наноплас – отечественные производители, выпускающие трубы из пластика. По своим характеристикам изделия не отличаются от импортных аналогов, а стоят значительно меньше.
Трубы для теплого водяного пола Uponor
Трубы изготавливаются из разных материалов, но популярными считаются недорогие варианты из металлопластика, полипропилена и меди с внешним диаметром в 16 – 18 мм.
Помните, что приобретать необходимо трубы, используемые для монтажа отопительной, а не водопроводной системы. Доверяйте проверенным брендам, выбирайте оригиналы, проверяйте документы, подтверждающие качество материала.
Частые вопросы
Что проще, сборка металлических или полимерных труб?
Проще работать с полимерными трубами. Если используются прямые медные или нержавеющие трубки, придется использовать большое количество фитингов, что значительно повышает трудоемкость и увеличивает количество возможных точек протечки. Однако, потраченные труды не напрасны — если монтаж выполнен качественно, о состоянии системы можно больше не беспокоиться.
Надо ли учитывать тепловое расширение материала труб при расчете длины петель?
Как правило, этот момент уже учтен в процессе расчетов. Однако, можно дополнительно дать немного запаса длины при монтаже от коллектора до входа в стяжку (или под листовое покрытие).
Можно ли для разных помещений использовать трубы из разных материалов?
В принципе, можно. Однако, у всех петель возникнут разные показатели по гидравлическому сопротивлению и допустимым нагрузкам. Если питание производится из единого источника, понадобится монтаж собственной коллекторной группы для каждого вида труб. Эти моменты надо учесть при настройке режима эксплуатации.
Какой диаметр труб надо учитывать при выборе, наружный или внутренний?
В формулах для расчета диаметра труб производится поиск внутреннего диаметра. Некоторые трубы (например, металлопластиковые) имеют большую толщину стенок, что дает большую погрешность при использовании наружного размера. Кроме того, производительность определяет именно внутренний диаметр. Поэтому, правильнее руководствоваться внутренним диаметром — он актуален независимо от материала.
Влияет ли количество фитингов на режим циркуляции теплоносителя?
Большое количество резких поворотов увеличивает гидравлическое сопротивление теплоносителя. Это означает, что для металлических труб, которые собраны на паяных фитингах, нужен более мощный циркуляционный насос.
