Обзор отопительного оборудования Теплодар

Создание котла с верхним горением

Пиролизные аппараты не только имеют большой КПД, но и нетребовательны к виду топлива, применяемого в них.

Необходимые инструменты

Для изготовления котла верхнего горения потребуются подробные чертежи и схемы. Это сложная конструкция. Для ее создания необходимы опыт и навык.

Инструменты:

  • сварочный аппарат;
  • шлифовальная машинка;
  • инструменты для работы с металлом.


Для изготовления котла нужен сварочный аппарат.

В мастерской должны быть в наличии лобзики, шлифовальный круг большого диаметра и плоскогубцы.

Расходный материал

Сборка устройства осуществляется из листового железа и труб разного диаметра.

Материалы:

  • труба длиной 130 см и диаметром 50 мм;
  • труба длиной 150 см и диаметром 45 мм;
  • 2 металлических кольца диаметром 50 см и шириной 25 мм;
  • труба длиной 120 см и диаметром 60 мм;
  • металлические ручки и задвижки;
  • уголки;
  • листы железа;
  • асбестовый шнур и полотно.


Сборка устройства осуществляется из труб разного диаметра.

Если нет труб нужного диаметра, то их можно сделать из листового железа самостоятельно или обратиться в компанию, занимающуюся прокатом.

Изготовление котла

Практически весь процесс создания конструкции – это сварочные работы. В первую очередь собирают корпус отопительной системы, затем – ее отдельные части.

Порядок сборки устройства:

  1. 2 трубы диаметром 150 и 130 см вложить одну в другую и сварить при помощи кольца, сделанного из металлического уголка.
  2. Из листа железа вырезать круг диаметром 45 см. Приварить его к днищу конструкции.
  3. В нижней части вырезать отверстие для зольника. Установить дверцу и уплотнить асбестовым шнуром. Аналогичную операцию произвести в верхней части котла для создания окна под загрузку топлива.
  4. Сверху вырезать отверстие под патрубок и приварить трубу.
  5. Внизу и сверху конструкции приварить патрубки для воды диаметром 40-45 мм. На них нарезать резьбу.
  6. Вырезанный из железа круг приварить к трубе диаметром 6 см, а с нижней его стороны закрепить уголки.
  7. Установить воздушный распределитель в корпус котла. Надеть на него сверху металлический круг диаметром 50 см с отверстием для трубы посередине и приварить.

После испытания устройства его можно монтировать и подключать к дымоходу.

Как избежать проблем при строительстве и эксплуатации

Оборудование устанавливают только на бетонное основание. Стальной прокат не выдерживает вес и котел проседает. Это приводит к потере плотности соединений и повреждению труб.

Использовать самодельную дверь для топки и зольника не рекомендуют. Малейшие неровности снижают эффективность сжигания дров.

Кроме того, возможно выпадение углей через щели с последующим возгоранием. При самостоятельном изготовлении дверцы ее делают строго под отверстие, обеспечивают заслонками и теплоизоляцией между слоями.

Если котел с теплообменником используют в локальной отопительной сети, циркуляционный насос устанавливают на обратку. Так устройство работает в щадящем режиме на протяжении 6 или более лет. Для решения проблемы низкотемпературной коррозии на байпасе (перемычке) устанавливают трехходовой термостатический клапан и настраивают на 55 градусов.

Стойкий запах креозота и задымление в котельной говорят о низком качестве топлива. Дешевые деревянные шпалы не подходят для обогрева и образуют зольно-угольные остатки на стенках менее, чем за сутки горения. Чтобы исключить теплопотери через дымоход, последний оборудуют заслонкой. Она предотвращает выход нагретого воздуха, снижает скорость сжигания топлива.

Разновидности самодельных котлов на твердом топливе для отопления частного дома

Котлоагрегаты, собранные самостоятельно, обойдутся дешевле заводских серийных аналогов, но коэффициент полезного действия у них ниже. Принцип работы отопителя основан на том, что сгорающее топливо выделяет тепло, которое через теплообменник нагревает циркулирующую воду. В этом самодельные конструкции ничем не отличаются от фабричных.

Существенные минусы отопительного оборудования, изготовленного кустарным способом? — отсутствие теплотехнических расчётов и гарантии. В первом случае сложно подогнать мощность отопителя для обогрева имеющейся площади. При нехватке тепловой энергии в доме будет холодно, а при избытке экономичность и КПД не достигнут желаемого предела.

В случае с оборудованием серийного производства домовладелец может быть уверен, что техника будет работать, а если нет — её всегда можно вернуть или заменить. За эффективность самодельной конструкции отвечает только тот, кто её сделал и смонтировал. В случае неисправности ремонтировать котлоагрегат придётся самостоятельно.

Перед сборкой отопителя следует определиться с его конструкцией. Последняя зависит от принципа действия или того, как и какое топливо будет сгорать в топке. По этому критерию выделяют несколько типов отопителей:

  1. Дровяные. Наиболее простая конструкция котла, которую легко сделать самостоятельно. Однако использование энергонасыщенного топлива в нём недопустимо.
  2. Пиролизные. Самая сложная и дорогая в реализации конструкция. В ней допускается сжигание любого твёрдого топлива, а эффективность получения тепловой доходит до максимальных показателей, за счёт чего достигается наибольшая экономичность.
  3. Длительного горения. Наиболее подходящие конструкции, пригодные к изготовлению частным образом. Они менее материалоёмкие, экономичные и не требуют частой загрузки топлива.
  4. Пеллетные. В них сгорают специальные гранулы, изготавливаемые из прессованных пиломатериалов. В его конструкции используются сложные дорогостоящие механизмы, что делает самостоятельное изготовление неактуальным.

На конструктивное исполнение отопителя влияет цена и доступность материалов, тип горючего и характер движения теплоносителя в водяной рубашке. Наиболее долговечна жаропрочная нержавеющая сталь. Но она самая дорогая из возможных аналогов, её сложно обрабатывать и сваривать. Для удешевления производства можно взять более толстую углеродистую сталь обыкновенного качества.

Если планируют использовать систему отопления с естественной циркуляцией, обязательно используют соединительные патрубки с большим проходным сечением. Когда конструкция отопителя не позволяет установить арматуру нужного диаметра, применяют циркуляционный насос, обеспечивающий необходимое движение жидкости. Это позволит уменьшить размер труб, но необходимо предусмотреть возможность аварийного расхолаживания в случае прекращения подачи электроэнергии.

Технические характеристики печей Теплодар

Одновременно обеспечивать микроклимат в бане (среднюю температуру и легкий пар) и быстро разогреть парилку до нужных высоких температур не всегда представляется возможным. Но конструкторы-теплодаровцы решили эту проблему, создав инновационный встроенный парообразователь. Данное изобретение является запатентованным.

Парообразователь состоит из пластин с отверстиями из нержавейки. Он проходит по всей длине топки, захватывая места с наибольшим накалом. Температура нагревания парообразователя доходит до 500 градусов, и вода, попадающая на него, моментально превращается в пар.

С помощью установленных на баке кранов-дозаторов есть возможность регулирования уровня влажности в парилке бани. Сила подачи может настраиваться от струи до капельного режима.

Производителем предусмотрено дополнительное оснащение:

  • газовые горелки;
  • предлагаются модели с вмонтированными баками под воду, а есть возможность доукомплектации баками навесными или выносными.

В банях «Теплодар», как правило, диаметр у дымохода 115 мм, самый распространенный. А выходы дымоходов, в зависимости от моделей, располагаютя по-разному. Они могут быть как смещенные, так и центральные.

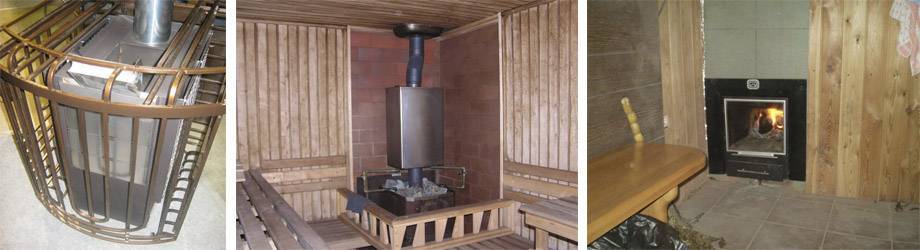

Печи «Теплодар» для бани

«Теплодар» выпускает настенные печи электрокаменки торговой марки «SteamSib». Электрокаменка предназначена для нагрева и поддержания заданной температуры в парильном помещении и получения пара от камней.

Настенная печь электрокаменка «SteamSib» серийно выпускается в трех модификациях: мощностью 3,4 кВт, 4,4 кВт, и 5,4 кВт. Размеры электрокаменки (ВхШхГ) 506х446х290 мм.

Управление нагревом осуществляется при помощи выносного пульта управления. Пульт управления состоит из блока управления и датчика температуры. Блок управления монтируется снаружи парильного помещения и соединяется с электрокаменкой и датчиком температуры, смонтированными внутри. На блоке управления задается уровень нагрева парной и время работы электрокаменки, а также осуществляется включение и отключение электрокаменки.

Электрический парообразователь «Теплодар» для бани

С печью каменкой в сауне можно создать два варианта микроклимата — сухую или мокрую сауну.

Для создания микроклимата паровой сауны необходимо дополнительно приобрести паровой генератор для сауны. Электропарообразователь SteamCity (СтимСити) может самостоятельно обогревать небольшие парные (4-8 куб.м в зависимости от модификации). Кроме того, он может применяться как дополнение к основной электрокаменке в парных большого объема — до 20 куб.м.

Очень выгодно этот универсальный электропарообразователь установить в домашней минисауне в ванной. В небольшой парилке такой сауны прибор позволит создать любой из трех вариантов микроклимата.

SteamCity (СтимСити) — это электрический прибор для создания микроклимата бани. Всего через 3-5 минут после включения температура в камерах парообразования достигает 650°С и вода, поступающая из дозатора, начинает превращаться в легкий комфортный пар.

SteamCity может применяться для принятия СПА-процедур и ароматерапии.

Электрический парообразователь мощностью 2,6 кВт. может быть единственным обогревательным прибором для парилки объемом 4 м3, а мощности 5,3 кВт. хватит для нагрева парилки объемом 8 м3.

Размеры электропарообразователя (ВхШхГ) 700х400х150 мм.

Монтаж котла

После того как будет изготовлен теплообменник и подготовлены детали для корпуса, можно приступить непосредственно к монтажу самого оборудования. Лучше всего это делать на том месте, где будет стоять самодельный котёл на твёрдом топливе. Конструкция получится очень тяжёлой и неподъёмной.

Что надо будет сделать:

https://youtube.com/watch?v=PQTff0miZCA

  1. выкладываем кирпичный фундамент, на который затем устанавливаем нижнюю пластину из стального листа;
  2. вертикально по периметру нижней пластины устанавливаем внутренние стенки теплогенератора;
  3. внутрь этого корпуса помещаем колосники и сам теплообменник. Здесь надо учесть, что труба для отвода воды должна быть ниже трубы для её подвода;
  4. устанавливаем внешние стенки;
  5. между внутренними и внешними стенками располагаем слой промытого и прокалённого песка для повышения КПД;
  6. привариваем рёбра жёсткости с внешней стороны котла, а на верхнюю часть корпуса прикрепляем оставшийся лист;
  7. устанавливаем дверки в отверстия и монтируем дымоотвод.

На поверхность конструкции можно установить чугунную плиту и получить возможность приготовления пищи. Или вместо неё приспособить сделанный своими руками нагреватель для воды. В результате всех мероприятий получится экономичный и надёжный самодельный котёл на твёрдом топливе.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Стоит ли делать самому

Промышленные агрегаты – сложные устройства, созданные на высокоточном оборудовании. Повторить конструкцию в деталях и сделать идентичный аппарат своими руками нелегко, а иногда невозможно. Но собрать простой надежный котел получится при наличии соответствующих профессиональных навыков и инструментов.

Плюсы

Самостоятельная сборка аппарата сэкономит средства. В работе можно использовать любые доступные материалы.

Достоинства самодельной сборки:

  • экономия денег;
  • возможность сделать конструкцию с учетом особенностей помещения и всех возможных нюансов.

Самостоятельная сборка сэкономит ваши средства.

При наличии необходимого материала, небольшой собственной мастерской и свободного времени можно собрать отопительную систему, не уступающую заводской по техническим характеристикам.

Минусы самоделки

Создание устройств такого уровня сложности в домашних условиях может окончиться неудачей.

Недостатки самостоятельного изготовления котла:

  • большой объем работы, связанный со сваркой металла;
  • риск создания недоработанной или пожароопасной конструкции.

Перед сборкой необходимо трезво оценить собственные силы и возможности.

Популярные модели

Наиболее известными поставщиками твердотопливных агрегатов являются марки:

  • литовская Stopuva;
  • немецкая Buderus;
  • чешская Wattek;
  • бельгийская ACV;
  • австрийская Wirbel;
  • российские НМК, Zota и ООО ТК «ТеплоГарант».

Среди представленных на рынке моделей от различных компаний, можно выделить несколько востребованных устройств.

Stropuva Mini S8

Независимый от электропитания агрегат, обслуживающий площадь до 80 кв. м. Работает с тремя видами топлива, выделяется небольшими размерами. Снабжён удобной вертикальной дверцей топки.

Специальная конструкция зольника позволяет сократить необходимость его очистки до двух раз в месяц. Одной закладки хватает на суточный обогрев, пеллеты прогорают за 48 часов.

Преимущества:

  • высокий КПД;
  • качество конструкции;
  • безопасность;
  • наличие термометра.

Недостатки:

  • большой вес;
  • шероховатое покрытие дверцы затрудняет её очистку.
Роман Оборин:Игорь Фалаев:
«Экономичный и компактный агрегат, горит долго. Расходует мало горючего, хорошо обогревает дом, не образует копоти. Единственный минус – тяжеловат.»«Небольшая удобная бочка, прибор сразу готов к работе, не нужно ничего собирать и прикручивать. Ручки дверок качественные и надёжные, самопроизвольно не открываются. Топится долго, может гореть до 20 часов.»

Теплодар Куппер Эксперт-15

Российская модель с возможностью установки горелки. В верхней половине корпуса располагается штуцер для выхода воздуха. Совместима с дровами, углём и брикетами. Три зоны входа воздуха и верхнее горение обеспечивают долгое поддержание тепла.

На дне находится резервуар с водой, препятствующий излишнему нагреванию пола. Стальная пластина защищает дверцу от накала. Можно дополнительно прикреплять регулятор тяги.

Преимущества:

  • возможность монтажа пеллетной или газовой горелки;
  • удобная дверца, размещённая под углом;
  • непрерывное горение в течение 24 часов.

Недостатки:

  • сложность монтажа;
  • маленькая топка.
Олег Егорин:Семён Ивин:
«Удобный котёл, можно докупить дополнительно горелку, работает долго и даже после отключения в доме сохраняется тепло.»«Неплохой агрегат, хватает почти на сутки обогрева, но горючего расходует много. Удобная конструкция дверки для закладки.»

ZOTA Тополь-16ВК

Аппарат с водяным контуром по доступной цене. Треугольная форма трубы позволяет избежать засоров и увеличивает срок эксплуатации устройства. Для заправки котла можно применять дрова, уголь и пеллеты.

Модель отличается вместительной топкой и возможностью верхней и боковой закладки горючего.

Преимущества:

  • низкая цена;
  • удобство эксплуатации и очистки;
  • эффективность.

Недостатки:

малый КПД.

Владимир Харитонов:Алексей Зайцев:
«Качественный прибор по доступной для своего сегмента стоимости. Работает без нареканий.»«Устройством приятно пользоваться, чистится без проблем, можно загружать разные виды топлива, как брикетного, так и обычного.»

Теплодар Куппер Эксперт-22

Прибор небольшого размера, способный работать в 4 режимах: быстрый прогрев, классик, медиум и максимум. Горение по направлению сверху вниз обеспечивает равномерное и более длительное сжигание материала и хорошую отдачу тепла.

Верхний люк для очистки защищён стальным экраном, предотвращающим прогорание.

Преимущества:

  • два люка для очистки;
  • наклонная дверка для верхней загрузки;
  • функция верхнего горения.
Евгений Жердев:Иван Алаев:
«Продуманная регулировка нагрева, можно настраивать продолжительность горения от 30 минут до суток. Легко чистится, в комплекте есть специальные аксессуары для уборки.»«Качественная модель, конструкция позволяет подсоединять с любой стороны трубки отопления. С прибором поставляется ТЭН и термоманометр.»

Stropuva S30

Твердотопливный котёл для размещения в коммерческих и жилых помещениях. Одинаково эффективен для круглогодичного и сезонного применения. Отличается высоким КПД, независим от электропитания и совместим с разнообразным топливным материалом.

Устройство имеет компактные габариты, экологически безопасно. Длительность прогорания дров составляет до 30 часов, брикеты могут тлеть до 2 суток.

Преимущества:

  • безопасность использования;
  • высокий КПД;
  • долговечность;
  • качество сборки.

Недостатки:

высокая стоимость.

Инструкция по эксплуатации

  • Размеры бака для бани рассчитывают, исходя из соотношения: 8-10 л на человека.
  • Поверхность пола перед топочной дверкой защищают металлическим листом.
  • Разрешено использовать только специально предназначенные для печи камни. Перед закладкой их промывают жесткой щеткой в проточной воде.
  • При установке печи для бани и сауны Теплодар придерживаются следующих правил: минимальное расстояние от ее верха до потолка — 1200, от топочной дверки до стены — 1250 мм, от задних и боковых частей оборудования до ближайших поверхностей и предметов — 500 мм.
  • Оптимальная высота дымохода — более полуметра над крышей.
  • Воздухообмен обеспечивает приточно-вытяжная вентиляция.
  • Деформация боковых внутренних стенок топочного отделения не влияет на эффективность печи Теплодар.
  • После установки декоративных элементов снимают защитные пленки.
  • Первая протопка длится 1 час, проходит при открытых дверях и окнах. Топливник максимально загружен, каменка пустая, бак полон воды. Булыжники закладывают после полного остывания.
  • При дальнейшей растопке в бане используют мелкоколотые сухие полена или древесные щепки. Первоначально камеру заполняют на 2/3, после прогорания половины топлива — на 100 %.
  • Температуру поддерживают крупноколотыми дровами. Зольник прикрывают (это также необходимо при открытии дверцы).
  • Отсутствие тяги и выход дыма в помещение устраняют чисткой печных элементов. В качестве профилактики рекомендуют периодическую топку сухими осиновыми дровами, при этом бак должен быть опустошен.

Описание моделей, стоимость оборудования

В пределах одной линейки цены на печи Теплодар для бани и их технические характеристики зависят от модификации.

 МодельГабариты (В*Ш*Г), ммМинимальная заводская стоимость, рублей
Кубань 20Л865*500*70018 230
Кубань-Панорама 20Л865*500*70025 610
Домна995*615*70525 520
Русь 9670*305*550(670)8 180
Русь12810*335*570(690)10 890
Русь-Панорама 12810*380*70023 940
Русь 18810*335*670(790)11 690
Русь-Панорама 18810*380*80024 780
Русь-Панорама 22935*380*80027 900
Русь-Панорама 27930*440*80030 970
Сибирский утес835*565*730(850)21 970
Сибирский утес-Панорама835*565*86036 280
Каскад-18 ЛП920*380*75513 780
Каскад-18 ЛП Панорама920*380*77022 580
Сибирь 20785*375*75513 250
Сибирь 30800*400*89017 850
Сибирь-Панорама 20785*375*75022 590
Сибирь-Панорама 30800*400*89524 640
Сахара 10730*335*855(740;710)11 480
Сахара 16785*380*755(645)12 140
Сахара 24800*400*900(785)15 950
КомПАР 50830*650*920под заказ
Новая Русь 12815*380*70511 530
Новая Русь 18815*395*80512 800
Сиеста1014*662*55236 680

Мнение потребителей

Большинство отзывов о печах для бани производства Теплодар свидетельствует об их длительной и безупречной работе. Недовольства возникают при нарушении правил эксплуатации.

«Уже 3 года в моей бане 15 м3 установлена печь Теплодар Домна. Сочетание открытой и закрытой каменки дает широкие возможности, способна создавать влажный воздух для бани или сухой для сауны. Интересовался, можно ли спилить ножки — специалисты объяснили, что нельзя, так как они снижают нагрев деревянного пола от защитного экрана печи и корпуса».

Андрей Ельников, Краснодар.

«Наша баня из бруса слабо утеплена, стены тонкие. Несмотря на это, Теплодар Русь 18 нагревает парную 13 м3 и воду в баке до 60-80 °C за 1-1,5 часа, достаточно быстро. Каменка вместительная, дает много пара. В стоимость базовой комплектации не входят камни и элементы дымохода — их пришлось приобретать отдельно».

Анастасия Шипигузова, Москва.

«Долго думали, какая печь фирмы Теплодар лучше подойдет для бани с жарким и влажным воздухом. Выбрали Кубань, способную обогреть не только парилку, но и предбанник. Топим из соседнего помещения, очень удобно, не нужно заходить в моечную в грязной обуви. Кожух-конвектор снижает уровень инфракрасного излучения и ускоряет нагрев воздуха. Стоимость каменки доступная — всего 22 300 рублей».

Максим Тестов, Воронеж.

Из каких частей состоит твердотопливный котёл

Прежде чем начать работать над котлом, нужно усвоить его принцип работы. Основные элементы конструкции котла:

  • Топка – камера, в которую закладывается топливо и где происходит процесс сгорания.
  • Теплообменник – это основная конструкция котла, по которой проходит теплоноситель и после нагрева поступает в отопительную систему.
  • Корпус – конструкция, которая заключает в себе все узлы котла.

Самостоятельное создание отопительных котлов для дома обычно ограничивается простой конструкцией, но тем не менее имеет два варианта исполнения: кирпичный и металлический.

Рассмотрим каждый вариант подробно.

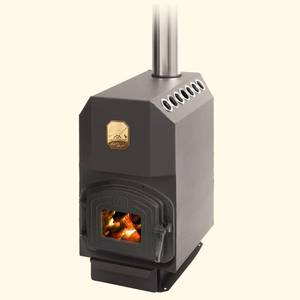

Дровяное оборудование Теплодар

Универсальные твердотопливные котлы «Теплодар Куппер» представляют собой линейку одноконтурного отопительного оборудования мощностью от 9 до 30 кВт. Среди главных особенностей приборов стоит отметить:

  • режим длительного горения дров. С его помощью время использования одной закладки поленьев увеличивается до нескольких часов, а котёл отдаёт тепло даже после полного сгорания топлива;
  • возможность перехода на другие виды топлива (газ или пеллеты) при комплектации оборудования горелками соответствующего типа;
  • наличие теплообменника внутри корпуса котлов;
  • удобную регулировку мощности в пределах 0,3–1,0 от номинального значения.

С помощью электричества оборудование может временно работать при отсутствии основного топлива (см. Схема и система отопления с электрокотлом). Ещё одна серия котлов этой марки, основным топливом для которых являются дрова, «Куппер Про». Эти агрегаты позволяют расходовать энергоноситель ещё экономнее, а одной загрузки хватает на 5–8 часов. Такие характеристики стали возможными за счёт подачи вторичного воздуха в топку и наличия водотрубной колосниковой решётки, забирающей тепло с остывающих углей (см. Газогенераторные котлы).

Плюсы и минусы оборудования «Теплодар»

Можно выделить несколько основных достоинств данной продукции:

  • Привлекательный современный дизайн
  • Сочетание отличного качества и адекватной цены
  • Простота в обслуживании
  • Экономичность
  • Широкий ассортимент моделей
  • Длительный эксплуатационный срок
  • Надёжность

Главным преимуществом печей компании «Теплодар» можно назвать их функциональность. Заявленные качества полностью соответствуют требованиям покупателей. Также нельзя не отметить то, что все модели данной продукции выполнены согласно последним эстетическим тенденциям, поэтому любой покупатель может выбрать именно ту модель, которая будет соответствовать всем его предпочтениям и вкусам.

Процесс прогорания топлива намного облегчается особенностью конструкции многих печей. Дело в том, что чугунные дверцы некоторых моделей оснащены жаростойким стеклом, что позволяет следить за процессом прогорания.

Кирпичные печи уже устарели и не соответствуют всем требованиям нынешнего прогресса в области отопительного оборудования. Металлические печи для дома компании «Теплодар» намного ускоряют процесс обогревания помещения, а также является намного экономичнее и эффективнее аналогов из кирпича. Ещё одним большим плюсом печей из металла является их компактность. Это позволяет при необходимости сложить их и спокойно перенести на другое место.

Единственным минусом данных печей можно назвать лишь их потребность в должном уходе. Пользователю отопительного оборудования компании «Теплодар» не стоит забывать о дымоходе, ведь он нуждается в постоянной чистке и проверке состояния. Возможно, многие посчитают, что это действительно сложный и утомительный процесс, но на самом деле особых проблем с этим нет. Но раз в полгода настоятельно рекомендуется проводить обслуживание на регулярной основе.

Поэтапное изготовление твердотопливного котла своими руками

Конечно, сделать промышленный водяной котел своими руками со 100% КПД не получится, но и простое оборудование самостоятельного производства будет отвечать требованиям теплосистемы, если соблюсти все правила и тонкости сборки, монтажа.

Инструменты и материалы

Для работы мастеру пригодится следующий набор:

  • сварочный аппарат;
  • болгарка с отрезным, шлифовальным диском;
  • электродрель и сверла по металлу;
  • газовый ключ (№ 1-2);
  • молоток;
  • накидные или рожковые ключи, отвертки;
  • пассатижи;
  • угольник на 90 градусов;
  • листы стали толщиной от 5 мм для котла и от 7 мм для колосников;
  • стальные уголки 50х50 для каркаса котла;
  • листы стали для накопительного бака (лучше брать нержавейку);
  • толстостенная стальная труба или набор труб диаметром 32-50 мм для теплообменника.

Особенности изготовления корпуса и теплообменника

Корпус стального агрегата будет выполнять роль топочной камеры, поэтому для уменьшения риска деформации стенок при нагревании, конструкции нужно делать двухслойными. Между листами засыпается чистый сухой песок, который будет поддерживать стабильность формы и нивелировать возможные риски деформации.

Оболочки корпуса изнутри и снаружи должны быть каркасными, чтобы повысить жесткость изделия, а для увеличения прочности стенок камеры сгорания, их снаружи обшивают стальным уголком или профильной трубой, выставляя элементы как ребра жесткости. Переднюю стенку нужно оснастить двумя проемами – один для зольника, второй для дверцы закладочного бункера.

Как только все заготовки для корпуса сделаны, можно изготавливать теплообменник. Для него потребуются нарезанные водопроводные трубы, соединять сваркой так, чтобы получился герметичный контур. Главное требование, изготовить контур так, чтобы проточный отрезок змеевика был максимально возможной длины – это увеличит площадь нагрева трубы, а значит, повысит КПД агрегата.

Сборка котла отопления

Как только все конструктивные элементы готовы, можно собирать оборудование. Делать это лучше в точке установки, чтобы потом не перетаскивать тяжелый агрегат. Зона монтажа должна быть укреплена бетонной подложкой, к которой котел прикрепляется сваркой к анкерам.

Сначала собирается каркас, потом схема дополняется комплектующими, листами обшивки. Сварные швы нужно тщательно обработать – зачистить от шлака, отшлифовать. После выполнения работ осмотреть конструкцию на герметичность. Потом в корпус устанавливаются колосники, теплообменник.

Накопительный бак из нержавеющей стали можно сделать самому, но вот врезка в контур для новичка может быть сложной, поэтому работы лучше предоставить специалистам. Следует помнить, что в самотечных системах отопления накопительный бак устанавливается в верхнюю точку системы.

Зная, как сделать котел с водяным контуром, не составит сложности изготовить оборудование своими руками. Финишная обработка агрегата заключается в покраске специальным составом для защиты от коррозии. Для этого подойдет жаропрочная смесь типа специальной краски для печей и каминов. Корпус предварительно зачищается, обезжиривается, грунтуется и затем покрывается 2-3 слоями краски с просушкой каждого слоя по отдельности.

После сборки и установки твердотопливный котел требует опрессовки водой под давлением. Процедура выполняется для обнаружения и устранения дефектов всей системы отопления и ее основных, вспомогательных узлов. Также нельзя забывать о пусконаладочных работах, монтаже регулятора тяги, который гарантирует нормальную работу котла при любой погоде.

Если под рукой нет листовой стали, можно соорудить агрегат из старого газового баллона, а как изготовить котел из трубы своими руками подскажет видео от профессионалов.

Установка печи «Теплодар»

Для каждой печи у «Теплодара» рекомендации свои. Для наглядности представим схемы установки печи «Сахара 10»

Важно при размещении теплового агрегата соблюдать некоторые рекомендации:

Схема установки одной из печей «Теплодар». Рекомендации имеются в каждом паспорте

  • безопасное расстояние от топливного агрегата до стен из сгораемых материалов должно составлять не менее 500 мм в стороны и назад, 1250 мм вперед и 1200 мм вверх, но при использовании кирпичного экрана такое расстояние может быть сокращено в 4 раза с зазором 30 мм до горючих поверхностей;
  • кирпичный экран устанавливают выше печи на 5 см;
  • перед топочной дверцей следует защитить пол из горючих материалов железным листом.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
