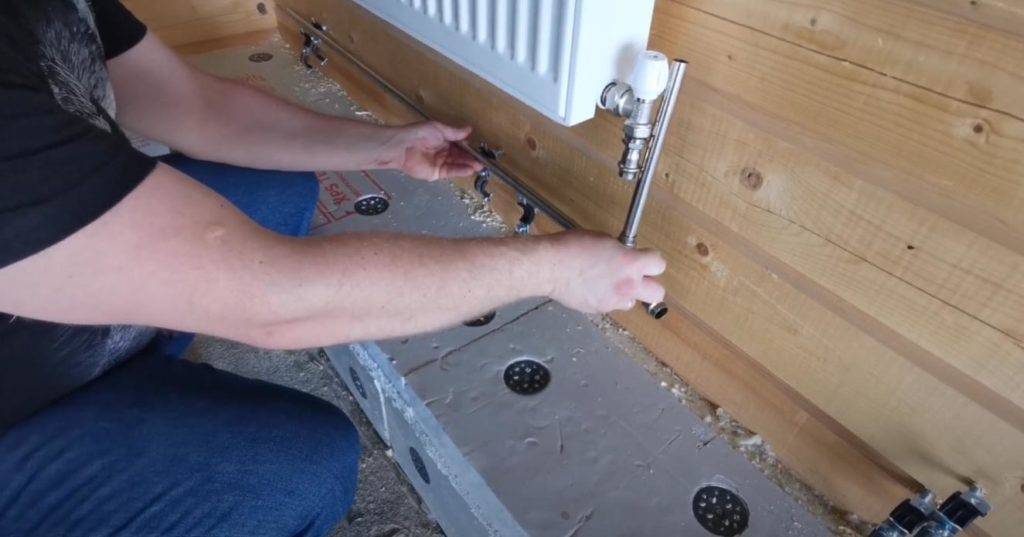

Как удлинить магистраль отопления методом наращивания трубы

Описание системы отопления циркуляционного типа без насоса

Устройство водяного отопления, работающее самотеком, включает нагревательный элемент (котёл), трубы, прокладываемые разными способами, расширительный бак и радиаторы.

Принцип действия

Роль теплоносителя в контуре играет вода, которая движется по трубам под влиянием термодинамических сил. Принцип действия системы основывается на разнице физических свойств горячей и холодной воды.

Пока работает котёл, в трубах всегда есть горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.

Плотность и масса воды при нагреве уменьшается, поэтому она легко вытесняется вверх остывшей жидкостью.

После достижения верхней точки контура, горячая вода распределяется по трубам, соединённым с радиаторами, отдаёт тепло через материал батарей, а затем по нижней части контура стекает к котлу, где снова нагревается.

Достоинства установки

Основными достоинствами отопительного контура гравитационного типа являются:

• простота установки и использования;
• высокая отдача тепла и стабильность микроклимата помещений;
• экономичность ресурсов при условии качественного утепления строения;
• отсутствие шума;
• полная независимость от электричества;
• редкие поломки и долгий срок службы при условии проведения периодических профилактических мероприятий.

Справка! Сконструировать систему отопления с естественной циркуляцией можно самостоятельно. Правильный расчёт параметров, выбор схемы контура и грамотная установка всех компонентов гарантирует срок работы конструкции до 35 лет.

Главный недостаток — конструкция может отопить частные дома площадью не более 100 м 2 , имеющих радиус около 30 м.

Существует ещё несколько недостатков, ограничивающих применение самотечной конструкции:

• обязательное наличие чердака для установки расширительного бачка;
• медленный обогрев помещений;
• необходимость утепления контура в неотапливаемых местах для предотвращения замерзания воды в трубах.

Практические рекомендации

Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.

Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.

Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.

Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

История появления полипропиленовых труб

Использование пластика началось в тридцатых годах 20 века. Сначала для производства труб применяли поливинилхлорид. Его основными недостатками являются выделение при эксплуатации канцерогенов и высокая пожароопасность. При этом надо помнить, что в процессе горения также будут производиться опасные для здоровья вещества.

На смену поливинилхлориду пришёл полиэтилен. Он продемонстрировал хорошие эксплуатационные качества, но его можно применять только для холодного водоснабжения.

Армированные полипропиленовые трубыИсточник trubaspec.com

Полипропилен не обладает упомянутыми недостатками и ограничениями. Они не меняют своих эксплуатационных качеств при нагреве или охлаждении, что делает их пригодными для широкого употребления при изготовлении труб. Их важными достоинствами являются неуязвимость для коррозии, отсутствие реакции на использование растворителей и экологичность применения. Установка полипропиленовых труб выгодна в связи со следующими причинами:

• Сохраняет свои эксплуатационные свойства на протяжении десятков лет.
• Простота монтажа. Небольшой вес делает перевозку более удобной.
• Вода, протекающая по таким трубам, не ухудшает качества.
• Нет необходимости проводить окраску труб.
• Не появляется ржавчина.
• Использование в системах отопления исключает образование конденсата.
• Рабочий диапазон температур составляет 0-95 градусов.
• Из-за низкой теплопроводности нет необходимости в дополнительной теплоизоляции.
• Внутри труб не образуются известковые отложения.
• При контакте с открытым огнём не происходит возгорания и не выделяется вредных для здоровья веществ.

Несмотря на хорошие эксплуатационные качества, пропилен обладает недостатком, о котором необходимо помнить — при нагревании труб происходит линейное удлинение полипропиленовой трубы. Если в системе температура превышает 95 градусов, это может привести к размягчению пластика.

Пример таблицы для расчёта теплового удлинения трубИсточник trubaspec.com

Общие рекомендации по монтажу трасс систем кондиционирования

Трассы систем кондиционирования следует прокладывать скрыто в бороздах, каналах и шахтах, лотках и на подвесах, при этом при скрытой прокладке должен быть обеспечен доступ к разъемным соединениям и арматуре путем устройства дверок и съемных щитов, на поверхности которых не должно быть острых выступов. Также при скрытой прокладке трубопроводов в местах расположения разборных соединений и арматуры следует предусматривать сервисные лючки или съемные щиты.

Вертикальные участки следует замоноличивать только в исключительных случаях. В основном их целесообразно размешать в каналах, нишах, бороздах, а также за декоративными панелями.

В любом случае скрытая прокладка медных трубопроводов должна производиться в кожухе (например, в гофрированных полиэтиленовых трубах). Применение гофрированных труб из ПВХ не допускается. До заделки мест прокладки трубопроводов необходимо выполнить исполнительную схему монтажа данного участка и провести гидравлические испытания.

Открытая прокладка медных труб допускается в местах, исключающих их механическое повреждение. Открытые участки можно закрывать декоративными элементами.

Прокладку трубопроводов через стены без гильз, надо сказать, наблюдать практически не приходится. Тем не менее напомним, что для прохода через строительные конструкции необходимо предусматривать гильзы (футляры), например из полиэтиленовых труб. Внутренний диаметр гильзы должен быть на 5–10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.

При монтаже медных труб следует использовать специально предназначенный для этого инструмент — вальцовку, трубогиб, пресс.

Расчет линейного расширения труб:

Пример 1 (расширение):

Линейное расширение полипропиленовых труб которое необходимо учитывать при проектировании систем горячего водоснабжения и отопления.

• L (длина трубопровода) = 3 м;
• Tw (температура теплоносителя) = 75ºС
• Tm (температура воздуха) = 20ºС
• ΔL (разница температуры трубопровода при монтаже и эксплуатации) =

– Труба PN20 α х L х ΔТ = 0,15 х 3 х 55 = 24,75 мм

– Труба PN25 (армированная) α х L х ΔТ = 0,03 х 3 х 55 = 4,95 мм

В этом случае труба подвергается положительному изменению (расширению) от своей первоначальной длины.

Пример 2 (сокращение)

Его необходимо учитывать при проектировании систем кондиционирования и охлаждения.

• L (длина трубопровода) = Зм
• Tw (температура теплоносителя) = 5°С
• Тм (температура воздуха) = 20°С
• ΔL (разница температуры трубопровода при монтаже и эксплуатации) =

– Труба PN20 α х L х ΔТ = 0,15 х 3 х (-15) = -6,75 мм

– Труба PN25 (армированная) AL = α х L х ΔТ = 0,03 х 3 х (-15) = -4,95 мм

В этом случае труба подвергается отрицательному изменению (сокращению) от своей первоначальной длины.

Трубопрокатные материалы из полипропилена при повышении температуры носителя имеют свойство расширяться больше, чем стальные аналоги. Причем, коэффициент линейного расширения полипропиленовых труб больше выражено в длине.

При монтажных работах эти свойства необходимо учитывать. Иначе возникает деформация и нарушение герметичности магистрали.

Причины соединения труб из разных материалов

Сегодня соединение полипропиленовой трубы с металлической можно встретить в основном в трех случаях:

1. строительство. Не секрет, что при возведении нового строения решением многообразных задач занимаются разные организации. Так, подведение теплотрассы может выполнять один исполнитель, а прокладку канализационных колодцев – другой. Не факт, что оба исполнителя остановят свой выбор на трубах из одного материала;
2. плановая замена. С течением времени трубопровод и стояки в домах заменяются на новые, так как старые приходят в негодность. Разумеется, гораздо проще в данном случае локально соединить металлическую и пропиленовую трубу, нежели расселить весь дом и поставить его на капремонт;
3. текущий ремонт. Довольно часто в старых домах происходят поломки старых металлических труб. Сомневаюсь, что жилконтора или владелец дома готов потратить кучу времени на поиски чугунных труб, гораздо легче будет осуществить замену испорченной конструкции на современную полипропиленовую;
4. частный ремонт. Здесь речь идет о личной инициативе владельца квартиры. Очень часто при такой локальной замене металлическая труба от соседей соединяется с полипропиленовой.

Компенсаторы расширения труб ПП

Вследствие теплового расширения полипропиленовых труб из-за высоких температур, через некоторое время трубы удлиняются и начинают провисать. В связи с этим на магистралях, длина которых более 10 м, используют гибкие компенсаторы.  «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом».

Разновидности компенсаторов

Бывают такие виды устройств для нивелирования теплового удлинения полипропиленовых труб:

1. Осевые. Такие компенсаторы имеют крепежные направляющие элементы, и выполняют функцию неподвижных опор. Их легко устанавливать.
2. Сдвиговые. Такие детали могут двигаться в двух направлениях. У них есть одно- или двухсильфонная гофра из нержавеющей стали. Их скрепление между собой происходит при помощи арматурного соединения.
3. Поворотного типа. Благодаря им можно нейтрализовать линейное удлинение на отрезке поворота трубы и закрепить поворотный угол. Применяются такие детали в местах, где есть необходимость изменить направление сети под прямым углом.
4. Универсальные. У таких устройств присутствуют три типа рабочего хода: угловой, поперечный и осевой. Такие изделия чаще всего используются при сооружении малой магистрали, а также тогда, когда нет возможности произвести монтаж компенсаторов сильфонного типа (про «Типы компенсаторов для полипропиленовых труб и способы их установки»).
5. Фланцевого типа. Представляют собой устройства из резины для устранения температурного расширения полипропиленовых труб, а точнее, для подавления ударной волны, или для сглаживания осевых неточностей магистрали. Волна может возникать вследствие резкого увеличения давления внутри системы.

Закрепляются такие виды компенсаторов либо сварным, либо фланцевым способом.

Отличительные особенности компенсаторов:

• Нейтрализация вихревого потока и установление нормального давления внутри труб.
• Система получает достаточную герметичность.
• Трубная магистраль прослужит дольше.

Выбор места для внутреннего блока

Довольно важным аспектом при установке сплит-системы является выбор места для расположения внутреннего блока, на что также влияет несколько действительно важных показателей:

Избегайте прямого направленного потока воздуха на человека

Многим известно, что направленная струя воздуха, а тем более холодно, что попадает на человека, не принесёт с собой ничего хорошего, от того что Вас просто-напросто может продуть, и пострадавшая часть тела несколько дней будет доставлять Вам неприятные ощущения и дискомфорт, и вплоть до того, что Вы можете даже простыть. А значит место расположения внутреннего блока должно быть подобрано так, чтобы прямая струя исходящая от него проходила там, где Вы находитесь реже всего. Если же в силу конструкции помещения Вам этого сделать не удастся, то стоит сразу же отладить направляющие лопасти от Вашего местоположения.

Можно установить настенный внутренний блок над изголовьем

Для спальни данное решение здорово решит вышеописанную проблему, так как если не включать режим swing, а именно прохождения струи воздуха снизу доверху, то вероятность того, что вы окажетесь на его пути равна нулю. Да и монтировать кондиционер напротив кровати будет весьма опасно для Вашего здоровья, как уже было отмечено выше.

Оставляйте оптимальное количество места между блоком и потолком

При установке внутреннего блока также важно помнить не монтировать его под самый потолок, оставляя достаточный запас в расстоянии, оптимальным показателем считаются 10 сантиметров, но если дизайн или же планировка каким-то образом не дают Вам этого сделать, то не устанавливайте блок с расстоянием меньше, чем в 3 см от потолка. В противном случае – ищите другое место. Помимо этого, не менее важными основами, которые уж наверняка должен знать каждый, является то, что ни в коем случае нельзя устанавливать внутренний блок там, где выдуваемому воздуху будет сопутствовать та или иная преграда, нарушающая циркуляцию воздушного потока, и то, что расстояние между блоками должно быть как можно меньшим, так как большая длинна трассы может отразиться на повышении стоимости установки и понижении эффективности работы сплит-системы

Помимо этого, не менее важными основами, которые уж наверняка должен знать каждый, является то, что ни в коем случае нельзя устанавливать внутренний блок там, где выдуваемому воздуху будет сопутствовать та или иная преграда, нарушающая циркуляцию воздушного потока, и то, что расстояние между блоками должно быть как можно меньшим, так как большая длинна трассы может отразиться на повышении стоимости установки и понижении эффективности работы сплит-системы.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Особенности отопления частного дома, выполненного из стальных труб

Стальные трубы – традиционный, проверенный материал для монтажа систем водяного отопления. Хотя в настоящее время, все большую популярность приобретают трубы из других материалов (пластиковые, металлопластиковые), трубы отопления из стали используются все-таки еще довольно часто, особенно для систем с естественной (гравитационной) циркуляцией теплоносителя.

Объясняется это тем, что благодаря своим характеристикам и свойствам, такие трубы могут быть единственно возможным или оптимальным вариантом.

Преимущества отопительных систем из железных (стальных) труб

Такие трубы отопления отличаются большой прочностью и устойчивостью к высокой температуре. Поэтому они являются оптимальным вариантом для монтажа отопления в частном доме, где в качестве генератора тепла используется твердотопливный котел или печь с теплообменником.

В таких системах не всегда удается точно регулировать температуру теплоносителя и она, иногда, вполне может превысить 100оС. Для железных труб это не проблема, они выдерживают и более высокие температуры.

Они отличаются достаточно большой жесткостью, что позволяет легко выдерживать необходимые уклоны магистрали и использовать минимум креплений к стенам. Для монтажа и соединения между собой и с отопительными приборами для них существует большое количество различных элементов (муфт, колен, уголков, переходников) из чугуна и стали. Кроме того, можно использовать и изделия из бронзы. Но кроме преимуществ, отопление из железных труб имеет и свои недостатки.

Недостатки

Стальные трубы имеют больший вес, по сравнению с пластиковым или металлопластиковыми и более дорогие. Для их соединения отопления часто необходимо проводить сварочные работы.

Причем сварщик должен быть достаточно квалифицированный. При соединении их с помощью резьбовых соединений, резьбы необходимо уплотнять паклей с герметиком или тефлоновой лентой. Жесткость труб затрудняет процесс их изгибания в нужном месте. Для этого, часто необходимы специальные приспособления или нагрев.

Монтаж систем отопления из железных (стальных) труб более продолжительный, чем при использовании пластиковых, металлопластиковых и даже медных.Кроме того, их внутренняя поверхность не такая гладкая, как пластик и на ней, во время эксплуатации системы отопления, может образовываться осадок.

Для того чтобы предотвратить её, наружная их поверхность обычных стальных труб должна быть окрашена, а внутренняя постоянно находиться в воде соответствующего качества. Как еще один вариант борьбы с коррозией — использование оцинкованных труб или из нержавеющей стали, но это будет уже намного дороже.

Сравнение однотрубной и двухтрубной систем

Мы уже выяснили, как рассчитать трубы для отопления, и какой диаметр нужен для обоих видов систем. Для закрытых контуров, при площади помещения от 120 м2, этот показатель составляет 32 мм для полипропилена. При этом условный проход для изделий с номинальным давление 20 и 25 атмосфер составляет 21,2 мм. Для изделий с номинальным давлением 10 атмосфер условный проход составляет 20,4 мм, а наружный диаметр 25 мм.

• КПД – однозначно, «попутки» эффективнее обогревают помещение, чем однотрубные;
• экономия средств – все, что можно сэкономить на «Ленинградке» это какой-то отрезок контура и все.

Количество тройников будет одинаковым, кранов тоже, а вот переходников, возможно, потребуется больше. Представьте контур, от которого с небольшим промежутком отходит два патрубка. Один из них идет на вход в радиатор, а второй возвращает теплоноситель обратно в систему. Получается что отрезок между патрубками – это байпас. Чтобы циркуляция в батарее была лучше, байпас нужно сделать меньшего диаметра, чем основной контур отопления. Из этого следует, что потребуется еще пара единиц фурнитуры. Получается, что меньше тратим денег на трубы и больше на фурнитуру, в итоге экономии никакой, при этом КПД ниже.

В итоге, из этого можно сделать вывод, что рассказы о том, какая хорошая и дешевая однотрубная система отопления просто несостоятельны.

При двухтрубной разводке самое главное не ошибиться с выбором диаметра трубы. Иначе прогрев будет не равномерным, а то и вообще будет отсутствовать на некоторых отопительных приборах. Данный материал построен исключительно на собственном опыте работы. Если его придерживаться, то всё будет работать.

Сначала определим основные термины:

подающая труба — труба любого диаметра, по которой нагретый теплоноситель поступает к радиаторам, теплому полу, конвекторам и т.п., (См. также: Двухтрубная система отопления частного дома) обратная труба — труба любого диаметра, по которой теплоноситель возвращается к котлу, в правильной двухтрубной системе диаметры подающей и обратной трубы равны в одинаковых точках. плечо — отвод трубы через тройник в дополнительном направлении, плечи могут быть и у уже существующего плеча. Их всегда два, по количеству отводов у тройника.

У большинства бытовых котлов диаметр подающего и обратного патрубков равен 1-му дюйму (d25) или дюйму с четвертью (d32). Есть котлы у которых диаметр выходов составляет три четверти (d20). С такими котлами лучше строить однотрубную схему. Давайте рассмотрим линейку диметров. Она выглядит следующим образом: d32, d25, d20, d16. Главное правило формирования диаметра трубы: после каждого тройника диаметр уменьшается на одну позицию при проходе от котла к последнему радиатору. Например: у вас от котла идет труба d32. На первый радиатор у вас отходит d16. Дальше идет уже d25. На второй радиатор отходит d16. Дальше идет d20. На третий радиатор отходит d16. И на последний идет d16. Мы видим, что на трубе «висит» 4 радиатора. (См. также: Современное водяное отопление)

А что делать если радиаторов больше? Очень просто. Разводим трубу на два плеча. Из котла выходит d32. Через тройник распускаем две трубы, но уже d25. От каждой d25 отводим по d16 на радиаторы, дальше идет d20. От каждой d20 отводим d16 еще на два радиатора, дальше идет d16 еще на два радиатора. Как видите, у нас уже шесть радиаторов. Так же, совершенно достоверно могу сказать, что если сделать от d16 отвод d16 на два радиатора и кинуть дальше d16 еще на два радиатора, то такая система будет работать. Поэтому у нас уже вписывается восемь радиаторов.

Рассмотренная система будет работать без балансировки. Если же будут какие либо отклонения от данного принципа, то вам необходимо будет балансировать радиаторы, то есть при помощи вентилей ограничивать поток на наиболее горячих для того, чтобы тепло доходило до менее нагретых. Чем больше у вас радиаторов, тем менее эффективно работает система. Восемь — наиболее оптимальный вариант.

Диаметр труб к каждой системе отопления подбирался практическим путем. К выбору диаметра нужно отнестись максимально серьезно, так как качественный подбор позволит при необходимости заливать стяжку, обеспечит проход через стены, не затруднит установку циркуляционных насосов и прочее.

Плюсы и минусы

По большей части, для одного и того же сооружения может быть использовано одноконтурное и двухконтурное отопление. Независимо от того, что схемы с отдельной подачей и обратной трубой постепенно отвоевывают позиции, на первом месте является эффективность двухтрубной разводки.

Преимущества двухтрубного теплоснабжения очевидны:

• Все приборы отопления запитываются приблизительно в равной мере горячим носителем тепла. Здесь обычно не возникает вопросов с нехваткой тепла для удаленных от котла либо общей тепловой сети батарей.
• Система без затруднений поддается ручной балансировке. На каждое из отопительных устройств можно установить авторегулятор протока, и это не будет иметь отрицательных последствий для прогревания остальных радиаторов.
• В значительной степени легче организовать отопление больших и сложных по форме построек. Двухтрубное отопление 2-этажного сооружения либо многоквартирного дома нередко является единственно правильным решением в тех случаях, когда осуществить продуктивное однотрубное отопление 2-этажного здания порой оказывается просто невыполнимо на техническом уровне.

Применяются меньшие диаметры труб, запорной, регулирующей арматуры и фитингов. Помимо всего прочего, вследствие относительной устойчивости давления в системе и оптимальных характеристик гидравлических потерь насосы, создающие принудительную циркуляцию (теплоноситель движется под воздействием давления), могут обладать меньшим коэффициентом полезного действия (подобное оснащение преимущественно дешевле и затрачивает не очень много электрической энергии). Автономное подсоединение приборов (с запорным вспомогательным оборудованием на каждый радиатор и разъемными соединениями) дает возможность без отключения системы отопления осуществлять их монтаж и демонтаж

Это немаловажно для обслуживания батареи, а также, к примеру, чтобы в процессе ремонта прошпаклевать малодоступные поверхности в нише либо наклеить там обои. Минусы, которые приписывают двухтрубным схемам:

Минусы, которые приписывают двухтрубным схемам:

1. в осуществление проекта необходимо вложить много денег;
2. две линии теплокоммуникаций труднее провести по конструкциям сооружения, нежели одну;
3. больше техтребований и большее количество времени необходимо для выполнения работы.

Существует суждение, что двухтрубная разводка (вследствие удвоенной потребности в трубах) едва не удваивает стоимость по сравнению с однотрубной. Это не соответствует реальности, поскольку фитингов, запорных и регулирующих компонентов потребуется ненамного больше, помимо этого, как правило, применяются трубы минимальным диаметром. Для подсоединения батарей требуется такое же количество тройников, что и при параллельном подсоединении приборов отопления в однотрубной системе. Используется тот же комплект регулирующих приспособлений.
