Водяные теплые полы
Система труб, утопленная в цементно-песчаной стяжке пола, с циркулирующей в ней горячей водой и называется водяными теплыми полами. Поскольку сама по себе она нагреваться не станет, трубопроводы подключаются к поставщику тепла. Им может стать как автономная, так и централизованная система, обеспечивающая поставку тепла.
Гибкие трубы, обладающие высоким коэффициентом теплопроводности, имеют незначительное сопротивление и обеспечивают максимальную отдачу тепла. Практически все вырабатываемое тепло поступает наружу, нагревая бетонную стяжку и керамическую или каменную плитку, уложенную на нее. В результате поверхность пола прогревается целиком и отдает тепло.
Современные водяные теплые полы управляются, а температура в помещении регулируется до нужной, с помощью специального прибора. Он называется — узел смешивания теплоносителя
Поэтому наличие этого элемента важно учитывать уже на этапе проектирования
Монтаж различных видов теплого пола под плитку
Как уже было сказано выше, монтаж электрического и водяного пола имеет значительные различия в технологии. Для того, чтобы получить дополнительные аргументы при ответе на вопрос, какие теплые полы лучше под плитку, рассмотрим особенности устройства того и другого типа.
Различные варианты обустройства теплых полов
Монтаж водяного теплого пола под плитку
Существует два способа сооружения водяного теплого пола: в стяжку и настилом. Первый способ самый распространенный. Он предполагает заливку бетонной стяжки поверх труб контура. При этом способе обеспечивается хороший прогрев всех слоев пола. Второй способ менее трудоемкий, так как трубы кладут на стяжку или плиты, после чего сверху закрывают черновым и чистовым полом. Этот способ снижает эффективность расходования тепла.

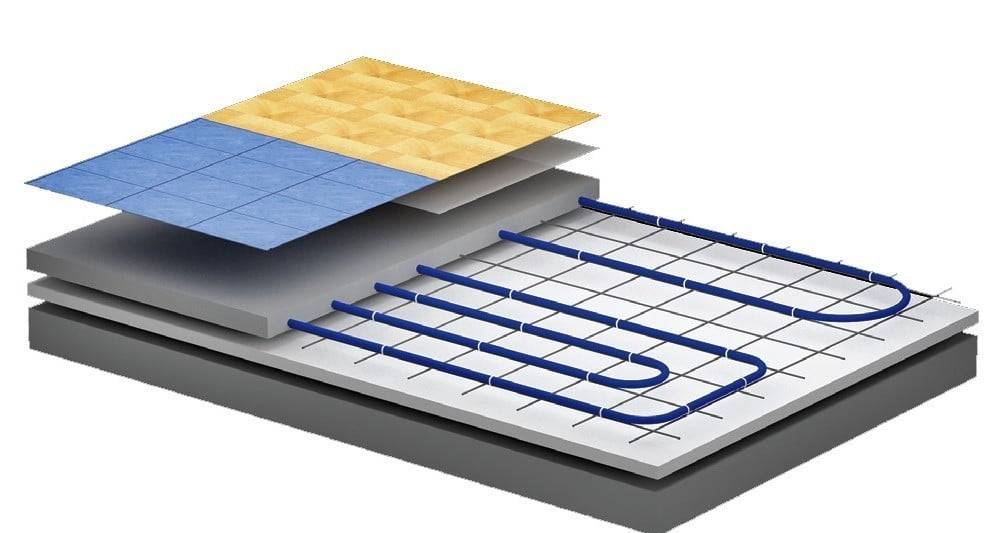

Схема укладки водяного теплого пола
Чтобы уложить водяной пол под стяжку необходимо:
- Основание пола очень хорошо зачистить от различных загрязнений и выровнять. Иногда желательно сделать тонкую до 2 см предварительную бетонную стяжку.
- Произвести теплозащиту основания пола. Для этого делают слой из пенопласта, пенофола или полистирола. Его толщина должна составлять 3 см. Это нужно для того, чтобы тепло поднималось в комнату, а не опускалось к соседям. Демпферную ленту укладывают по периметру комнаты и на границы сплошных участков.
Пример обустройства теплого пола с датчиком температуры и термостатом
- Армировать всю площадь пола с помощью сетки с прутом толщиной 5 мм и ячейками 15х15 см. При этом арматура должна лежать на демпферной ленте между участками.
- Уложить трубы на арматуру и закрепить их хомутами из пластика. Поверх этой конструкции нужно положить дополнительный слой арматуры.
- Провести опрессовку контура с помощью сжатого воздуха. При обнаружении утечки нужно восстановить герметичность. Затем необходимо сделать врезку контура в систему отопления и запустить воду, подняв давление до рабочего. В таком состоянии система должна находится 3 суток.
Укладка труб водяного теплого пола
- Если прорыва не произошло, то можно делать стяжку. Для этого применяют бетон М300. Толщина стяжки над трубами должна быть больше 3 см.
- После полного высыхания стяжки (2 — 3 недели) поверх нее приклеивают плитку.
Этапы монтажа водяного теплого пола
Сделать водяной теплый пол настильным способом гораздо проще. Для этого существуют полистироловые листы, в которых уже изготовлены канавки для укладки труб. Эти листы крепятся между собой пазами. Они сами являются теплоизоляцией, поэтому дополнительно делать ее нет необходимости.
Трубы укладывают в канавки и закрывают вспененным полиэтиленом, предварительно опрессовав. Затем кладут фанеру в качестве чернового пола. Очевидно, что этот способ не совсем подходит для укладки плитки в качестве финишного покрытия. В этом случае все равно нужно делать стяжку для лучшей адгезии плиточного клея.
Закрепление трубы водяного отопления внутри стяжки
Монтаж электрического теплого пола под плитку
Если на вопрос, какие теплые полы лучше под плитку, вы ответили — электрические, то вам нужно выбирать из двух вариантов: электрический нагревательный кабель или пленки с инфракрасными элементами. Укладка инфракрасного пола более проста, так как листы пленки просто соединяют между собой через электроды. Нет необходимости рассчитывать расстояние между элементами, так как листы готовы к использованию. Кабель укладывают разными способами: спиралью, змейкой, зигзагами.
Укладка керамической плитки на электрический теплый пол
Порядок монтажа электрического теплого пола следующий:
- Подготовка основания, включающая в себя очистку и выравнивание.
- Гидроизоляция рулонными материалами.
- Утепление плитами пенопласта или пенополистирола.
- Укладка системы теплого пола и соединение между собой всех компонентов электрической цепи.
Порядок монтажа электрического пола под плитку
- Подключение термостата и включение в сеть.
- Проверка работоспособности системы.
- Армирование при необходимости. Некоторые конструкции систем теплого пола изготовлены сразу с армирующими компонентами.
- Заливка стяжки на 3 см выше всей конструкции.
- Высыхание стяжки (2 — 3 недели).
- Наклеивание плитки.
Пример укладки электрического теплого пола на кухне
Установка контрольных приборов
Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.
Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.
Почему под плитку не рекомендуется теплый пол с водяным обогревом
Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.
Укладка труб водяного теплого пола
Технологические причины
Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.
Устройство теплого пола
Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.
Коллекторный узел и элементы управления теплым полом
Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.
Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон
Физические причины
Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.
Нанесение клея на кафель
Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.
Отклеившееся кафельное покрытие придется менять
Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.
Плитка поверх труб прогревается неравномерно
В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.
Преимущества перед другими видами
В чем общие преимущества электрического подогрева перед другими разновидностями?
Это идеальное дополнительное отопление, которое равномерно прогреет любую поверхность от кафеля до ламината, и обеспечит приятную комфортную температуру в холодную и сырую погоду.
- Его работа в многоквартирном доме не зависит от центрального отопления, его можно включить в любой момент.
Монтаж такого подогрева проще, чем водяного, требуется только правильно рассчитать шаг кабеля, чтобы не допустить холодных зон. Современная промышленность выпускает готовые кабельные маты, для которых не нужен расчет кабельного шага.
- Слой стяжки при монтаже гораздо тоньше (минимальный – 5 см), чем при укладке водяных труб, он не слишком поднимает высоту пола в помещениях. Есть варианты, которые вообще не требуют стяжки.
- Исключается прорыв труб и затопление соседних помещений.
- Не требуется специальное разрешение и проект, согласование на установку системы.
- При выполнении всех норм и правил установки, такой подогрев может служить до 50 лет.
У электрического кабельного подогрева масса преимуществ. Главная задача при установке – выбрать подходящий для вас вариант по энергозатратности, по способу монтажа, по средствам.
Как уложить и подключить электрический теплый пол
Недостатки
Какие недостатки у этого варианта?
В суровых климатических условиях средней полосы теплый пол не может быть основным источником отопления в квартире или доме.
- Решить вопрос с монтажом и подключением некоторых видов могут только профессионалы.
- Теплые полы нужно размещать на открытых участках, мебель может уменьшить свободный теплообмен и вызвать перегрев, который приведет систему к выходу из строя.
- Эффективным считается теплый пол, который покрывает более 70% всей обогреваемой площади.
- При перегреве вся система выходит из строя.
Керамогранит или плитка для теплого пола: подготовительные работы перед укладкой
Любому монтажу предшествует подготовка. Для того чтобы уложить плитку или керамогранит на теплый пол, нужно провести следующие процедуры:
- Подготовка основания. Выравнивание и очистка рабочей поверхности. Любые отклонения не приветствуются. Но все же есть допуски не более 5 мм на каждые 2 метра. Области с повышенной влажностью должны обрабатываться гидроизоляцией.
- Пересушенные участки или те, которые могут усиленно впитывать влагу, должны обрабатываться грунтовкой с целью достижения допустимой влажности.
- Подложка не должна быть слишком теплой или холодной. Особенности укладки плитки на теплый пол таковы, что позволяется она при температурном режиме 5–30 °C.
- Если полы окрашены или имеют другое покрытие типа глазури, то их стоит предварительно обработать. Делается это при помощи наждачки. Далее необходимо их промыть и покрыть грунтовкой. Это обеспечит максимальное сцепление клея для плитки с черновой поверхностью.
Видеоурок укладки
Какой электрический пол лучше выбрать под плитку?
Электрический теплый пол в магазинах предлагается в четырех вариациях:
- кабели;
- маты;
- пленки;
- стержни.
Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.
Варианты электрических полов
Кабельные
Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.
Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.
Греющий кабель бывает:
- резистивным;
- саморегулирующимся.
Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.
Нагревательные маты и кабельный пол
Маты
Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно. Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.
Как уложить плитку на нагревательные маты
Пленочный теплый пол
Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.
Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.
Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.
Пленочный и стержневой
Стержневой
Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.
Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.
Инструкция укладки и подключения систем теплого пола
Это интересно: Пластификатор для стяжки теплого пола — во всех подробностях
Электро-водяной теплый пол
У ученых и инженеров все самые интересные идеи возникают при попытке объединить в одну систему несовместимые, на первый взгляд, вещи. Так произошло и при создании электро-водяного пола. Технически решение было представлено в двух вариантах теплого пола:
Системы XL Pipe (X-L Pipe) южнокорейской фирмы Daewoo Enertec, где в герметично запаянный канал из термоустойчивого пластика залили антифриз (жидкость) и поместили хромоникелевый нагревательный кабель. Ток, проходя через кабель, разогревает его, а тот, в свою очередь, греет антифриз.
Принципиальная схема теплого пола XL Pipe.При достижении заданной температуры, подача электроэнергии прекращается, а антифриз, который находится постоянно в статическом положении, долгое время поддерживает температуру в помещении. Такая система обогрева позволяет отказаться от дорогостоящих приборов и агрегатов: насосов, смесительных узлов, котла, коллекторов и т.д. Не нужен и постоянный уход за котлом, как и он сам. Это позволяет существенно экономить семейный бюджет.
Капиллярного электрического теплого пола UNIMAT AQUA (производитель Caleo, Южная Корея). Эта система больше похожа на водяное отопление. Только вместо котла используется специальный прибор, нагревающий воду, а трубы сантиметрового диаметра с жидким теплоносителем заменили тоненькие трубочки с маленьким поперечником. В системе всего 6 л дистиллированной воды, что позволяет прибору относительно быстро нагревать жидкость.
Система замкнутая. Движение воды по трубочке происходит из-за разности давлений на горячем и холодном концах. Недостаток этой системы такой же, как и у классического водяного теплого пола: проходя по трубке, вода остывает, что ведет к неравномерному обогреву напольного покрытия.
Сильные стороны таких систем в следующем:
- не требуются дорогие и громоздкие узлы и агрегаты;
- автоматическое управление;
- исключается перегрев, в связи с чем можно монтировать под мебелью;
- подходят под все имеющиеся виды пола;
- быстрый выход на заданные параметры обогрева;
- безопасная эксплуатация — нет вредных излучений;
- экономное потребление электрической энергии;
- быстрая и простая установка.
К недостаткам, относительным, следует отнести малый срок службы — 5-10 лет. Проверить на практике пока не получается, так как в продаже системы появились менее 5 лет назад. Малый срок эксплуатации, всего пара лет, не позволяет говорить о недостатках.
На форумах пока только положительные отзывы. Естественно, есть и отрицательные записи. Но никто из критикующих не приводит конкретных примеров и фактов, только общие рассуждения. Редакция портала также не берет на себя смелость давать окончательные оценки таким системам обогрева пола из плитки.
Схема укладки стандартная:
- бетонное основание или стяжка;
- гидроизоляция;
- фольгированный утеплитель;
- трубки отопительной системы;
- стяжка;
- клей;
- плитка.
Лучшие пленочные теплые полы
1
Caleo PLATINUM 230-0,5-3,5 230 Вт/м25 м2 805 Вт
Рейтинг:5,0
- Площадь обогрева: 3.5 м²
- Приведенная потребляемая мощность: 805 Вт
- Длина мата/пленки: 700 см
Средняя цена: 13 344 руб
Теплый пол пленочного типа обладает высокой технологичностью и уникальностью, имеет саморегуляцию мощности. Что позволяет экономить на потреблении ресурсов, не перегреваться и даже ставить мебель. Плюсы продукции Caleo PLATINUM:
- универсальность, подходит по настил ламината, ковролина, паркета.
- монтаж проводят без стяжки;
- обогрев не сушит воздух.
Эксперты России считают пленочные полы Caleo первым номером.
2
Национальный комфорт ПНК 220 Вт/м2 2 м2 440 Вт
Рейтинг:4,9
- Площадь обогрева: 2 м²
- Приведенная потребляемая мощность: 481 Вт
- Длина мата/пленки: 400 см
Средняя цена: 2 588 руб
Национальный комфорт ПНК 220 Вт/м2 – пленочный инфракрасный теплый пол под ламинат. Производитель гарантирует 7 летнюю эксплуатацию без сбоев в работе системы. Укладка изделия сухая без стяжки под ковролин, паркет, линолеум на балконах, в коридорах, жилых комнатах. Длина нагревательной пленки фиксированная. Установочный провод изолирован. Преимущество «Национального комфорта» в простоте монтажа под декоративные покрытия низкой теплопроводности. Материальная база не отнимает даже сантиметра от высоты потолков.
3
Electrolux ETS 220-4 220 Вт/м2 4 м2 880 Вт
Рейтинг:4,8
- Площадь обогрева: 4 м²
- Приведенная потребляемая мощность: 962 Вт
- Длина мата/пленки: 800 см
Средняя цена: 6 690 руб
Инфракрасный пленочный саморегулирующийся комплект теплых полов с сухим монтажом экономит расход ресурсов до 49% по сравнению с другими марками пленок с электромагнитным излучением. На напольное покрытие из ламината, ковролина, линолеума и паркетной доски можно размещать мебель без повреждения системы. Которая обеспечена антиискровой защитой, а естественный, эффективный обогрев не сушит воздух.
4
Caleo GOLD 230-0,5 230 Вт/м2 3 м2 690 Вт
Рейтинг:4,7
- Площадь обогрева: 3 м²
- Приведенная потребляемая мощность: 690 Вт
- Длина мата/пленки: 600 см
Средняя цена: 9 506
Термопленка с саморегуляцией в составе с антиискровой сеткой способна снижать мощность, когда температура пола увеличивается. Благодаря этим свойствам пол быстро нагревается при малом потреблении электроэнергии. Преимуществом пленочного теплого пола Caleo GOLD служит универсальность. Быстрый монтаж без стяжки возможен под любое декоративное покрытие. Система идеальна под обогрев спален, детских, гостиных.
5
Sun Power SPF 50-180-10 900 Вт
Рейтинг:4,6
- Площадь обогрева: 5 м²
- Приведенная потребляемая мощность: 984 Вт
- Длина мата/пленки: 1000 см
Средняя цена: 5 073 руб
Это сверхтонкая полимерная пленка с инфракрасным излучением, которая позволяет эффективно обогревать жилые помещения. Нагревательные элементы в виде черных графитовых полос при эффективном обогреве потребляют экономно электроэнергию. К положительным свойствам пленки относится устойчивость перед механическими повреждениями. Универсальный тип обогрева не подвергается коррозийным разрушениям, совместим с любыми напольными покрытиями.
Системы с жидким теплоносителем
Водяной теплый пол в стяжке пользуется заслуженной популярностью, основанной на многих факторах. Среди прочих и долговечность, что в свою очередь, оказывает влияние на формирование невысокой итоговой стоимости обогрева в целом. Учитывая производительность системы и доступность материалов, возможность использования в неотапливаемых лоджиях, этот вариант получил повсеместное распространение.
Покупная
Если планируемая система дополнительного отопления будет смонтирована специалистами, представляющими интересы компании-производителя, то со стороны заказчика интерес очевиден в отношении сроков и стоимости.
Чем будут соединять трубки, или какие теплоносители задействованы в конкретном случае, абсолютно не важно. В интересы нормальных производителей не входят работы по восстановлению утраченной работоспособности нагревательной системы
Гарантия на весь срок эксплуатации, с периодическим обслуживанием и обязательным разъяснением правил эксплуатации – вот на что должен рассчитывать заказчик
В интересы нормальных производителей не входят работы по восстановлению утраченной работоспособности нагревательной системы. Гарантия на весь срок эксплуатации, с периодическим обслуживанием и обязательным разъяснением правил эксплуатации – вот на что должен рассчитывать заказчик.
Самодельная
При самостоятельном проектировании водяного теплого пола следует помнить, что два варианта укладки «улитка» и «змейка» имеют различные технические особенности. Например, при одинаковых условиях, для первого варианта характерен меньший метраж труб, чем для второго.
«Улитка» обеспечивает равномерный нагрев; трубы уложенные «змейкой» несколько теряют температуру, по мере удаления от основного контура. Конструкция «улитки» обладает меньшим сопротивлением, чем и объясняется разница температур. Кстати, эта особенность объясняет и разное изменение давления в общем отопительном контуре.
Исходя из того, что периодическое обслуживание теплого пола уложенного под плитку невозможно, изначально следует акцентировать внимание на долговечных материалах. В случае монтажа самодельной системы, оптимальным выбором будут металлопласт и гофротруба из нержавейки
Полиэтиленовые и медные трубы используются реже, т. к. возможны нежелательные осложнения из-за контакта с цементной смесью.
Учитывая корректный расчет, для системы с собственным котлом, можно избежать крупных неприятностей в процессе эксплуатации. А монтируя водяной контур «на глазок», в условиях многоквартирного дома, вполне можно обеспечить себе ряд неприятностей.
Безусловно, байпас (перемычка между подачей и обраткой) послужит своеобразным предохранителем от проблем с соседями по подъезду, но в любом случае, поднимать полы и переделывать контур заново – удовольствие ниже среднего.
Виды электрических «теплых полов»
Монтаж «теплых полов» преследует одновременно несколько целей. Чаще всего ему отводится роль дополнительного источника тепла, особенно в тандеме с конвекционными приборами, например, традиционными радиаторами.
В этом случае нагретый теплый воздух поднимается, а пространство внизу помещения остается холодным. Это особенно заметно жителям частных коттеджей с неотапливаемыми подвалами и владельцам первых этажей, но не только. «Теплый пол» может стать и единственным источником, но в этом случае более рационально установить систему с водяным теплоносителем.
Хотя для небольших по площади помещений электрические разновидности «теплых полов» являются оптимальным вариантом: о его монтаже, например, можно задуматься во время ремонта в ванной комнате.
Для устройства теплых электрических полов используется разное оборудование и материалы, роднит их только то, что для работы они используют электричество. Итак, дополнительный источник тепла можно создать с использованием:
- кабеля, укладка которого производится по заранее разработанной схеме с учетом особенностей помещения;
- нагревательных матов из стеклоткани с проложенными в них кабелями;
- инфракрасных нагревательных элементов, смонтированных на специальной пленке, из-за чего этот «теплый пол» часто называют «пленочным».
Какой вид «теплых полов» выбрать, зависит от многих факторов: объективных и субъективных, перед тем как сделать окончательный выбор, надо разобраться с основными конструктивными и эксплуатационными отличиями, а также особенностями монтажа.
