Монтаж радиаторов
Установка радиатора в систему отопления частного дома – дело для профессионального сантехника.
Монтаж можно осуществить и самостоятельно, зная способы подключения, прочитав инструкции к радиатору и соблюдая технологию.
Если работа выполнена грамотно и обеспечена герметичность соединений, то с радиатором не возникнет проблем.
Установка прибора своими руками позволит минимизировать расходы.
Соблюдаем последовательность действий при монтаже радиаторов:
Демонтаж старой батареи (если необходимо).
Для этого перекрываем запорную арматуру;
Размечаем место, где установим прибор.Кронштейны крепим в соответствии с материалом стен.
Для радиатора, состоящего из секций в количестве от 2 до 10, достаточно двух кронштейнов.
Приборы с большим количеством секций тяжелее, поэтому устанавливаем три кронштейна;
Подготавливаем батарею.
Заглушаем неиспользуемые выходы кранами Маевского и запорными колпачками. Элементы собираются на сантехническом льне, пропитанном силиконовым клеем-герметиком
На левую резьбу наматываем лён против часовой стрелки, на правую – по часовой;
ВНИМАНИЕ! Два патрубка имеют правую резьбу, а два – левую.
Монтируем запорную шаровую арматуру на трубы;
Устанавливаем батарею на кронштейны и соединяем с запорной арматурой. Соединения герметизируем сантехническим льном;
Проводим пробный пуск воды.
Алюминиевые, биметаллические и чугунные
Прогресс не стоит на месте. Производители продвигают батареи из новейших материалов:
- супер лёгкие из алюминия,
- биметаллические.
Но, несмотря на это, классические чугунные радиаторы не сдают позиций.
Материал долго сохраняет тепло, что снижает затраты топлива.
Технологии позволили отливать приборы современных форм.
Установка таких батарей имеет специфику:
- перед установкой, батарея разбирается, регулируются ниппели.
Чтобы избежать перекоса, верхний и нижний ниппели развинчивают одновременно;
- собираем секции в обратной последовательности.
Собранный радиатор опрессовываем. Если появляется протечка, то регулируем соответствующий ниппель;
- деревянные стены не выдержат веса чугунной батареи.

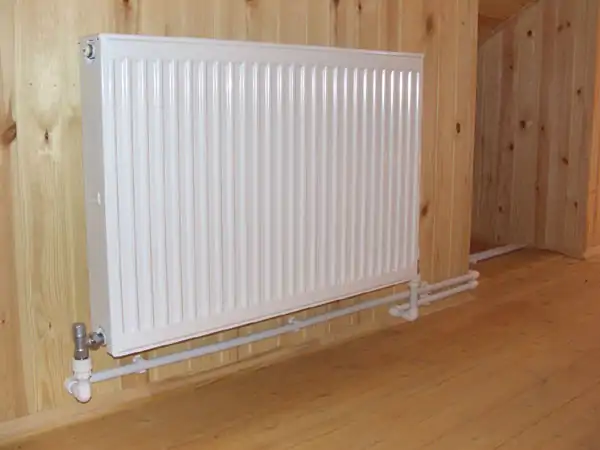

В деревянный частный дом устанавливаются приборы с напольными опорами. В кирпич или панели закрепляем кронштейны и вешаем на них чугунный радиатор;
- монтируем радиатор с байпасом (что это такое) и краном Маевского.
Необходимо предусмотреть запорную арматуру и циркуляционный насос (как работает в системе отопления), которая перекроет отопительный прибор в случае аварии или ремонта.
Монтаж в трубопровод осуществляется при помощи резьбовых сгонов, обеспечивая герметичность сантехническим льном с герметиком или масляной краской.
Не рекомендуется использовать сварку в деревянном доме.
Правильная установка батарей
Вам необходима замена или установка батарей; цены на такие операции зависят от многих факторов. Помимо того, что в больших городах эта услуга стоит дороже, чем в маленьких, да и в разных районах большого города она может различаться.
Также она зависит от вида радиатора (например, чугунные больше весят – мастер запросто может запросить более высокую цену), простоты сборки, необходимости собирать секции, необходимости демонтирования старой батареи.
Если вы решили выполнить установку батареи отопления своими руками, прочтите, как это сделать, и просмотрите видео ролик ниже. Гарантируем, что все вы сможете сделать самостоятельно.
Вне зависимости от того, какую разновидность радиатора вы выбрали (здесь — полезные советы по этому вопросу ), необходимо соблюдать определенные требования для улучшения теплообмена.
Расстояние между подоконником и верхней решеткой радиатора должно быть не меньше 5 сантиметров (лучше – около 10), между нижней поверхностью и полом – от 8 до 12 сантиметров. Радиатор должен отстоять от стены на 2-5 сантиметров.

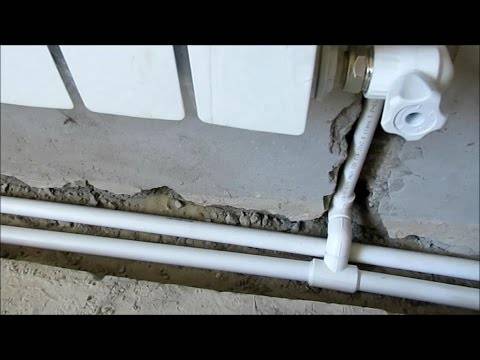

Обвязка радиаторов отопления полипропиленом просто и доступно
В последние годы полипропиленовые трубы пользуются популярностью у потребителей, поскольку они недорогие по стоимости и прекрасно зарекомендовали себя в эксплуатации.
Изделия из полипропилена отличаются:
- значительной устойчивостью к агрессивным средам;
- на стенках изнутри не собирается налет и на них не оседают твердые частички;
- для спайки труб требуется специальное оборудование;
- они имеют длительный срок эксплуатации.
Таким образом, если производится обвязка радиаторов отопления полипропиленом, в дальнейшем не возникает просачивания жидкого теплоносителя. Дело в том, что в случае, когда фитинг установлен неправильно или не полностью затянут, при использовании обычных труб для обвязки отопительных батарей протечек избежать не удается.
Как и все материалы, полипропиленовые трубы для отопления обладают рядом особенностей. Чтобы не столкнуться с проблемами при их монтаже, о них необходимо знать заранее.
Подготовка
Чтобы установить радиатор отопления правильно, стоит провести подготовительные мероприятия, к которым относятся:
- подготовка инструментов;
- приобретение радиатора;
- проведение расчетных действий;
- чтение инструкции по монтажу, изучение правил.
Инструмент
Установка батарей отопления требует подготовки определенного набора инструментария, в который входят:
- дрель;
- рулетка;
- гаечные ключи различного размера;
- строительный уровень;
- плоскогубцы;
- шуруповерт.
Для зачистки рабочих поверхностей нельзя использовать наждачную бумагу и напильник. Такой прием влечет некачественную герметичность соединения компонентов.
Выбор радиатора
Приобретение конкретного варианта радиатора зависит от финансовых возможностей и характеристик помещения покупателя. Отопительные приборы бывают чугунными, стальными, биметаллическими, медными и алюминиевыми. Централизованная система отопления предполагает выбор чугунной батареи. В качестве альтернативного варианта следует применять биметаллические приборы, конструкция которых предполагает сочетание меди или алюминия со сталью. Для частных домов выбор сделать проще, приемлемым вариантом считается алюминиевый радиатор. Стальные приборы характеризуется более низким уровнем теплоотдачи, но имеют и преимущества, такие как легкость, малая инерционность, оптимальная стоимость и привлекательный внешний вид.
Разводка батарей
Установка нового радиатора отопления
Существует несколько основных вариантов реализации разводки. К ним относятся:
- Диагональная. Используется в случае подключения приборов отопления, состоящих из секционных элементов. От других видов разводки диагональную отличает подключение трубопроводных компонентов. Присоединение подачи реализуется в верхней футорке, в то время как присоединение обратки осуществляется с противоположного края в нижнюю футорку. Если реализован последовательный вариант подключения, то движение теплоносителя возможно под действием давления. Для выпуска воздуха из труб и отопительных приборов требуется установка кранов Маевского. Диагональная система характеризуется одним недостатком: при ремонте приборы отопления невозможно снять без приостановки работы всей отопительной системы.
- Нижняя. Такой вариант разводки используется тогда, когда проводящие тепло трубы расположены под плинтусом или под напольным покрытием. Подобный способ разводки считается наиболее приемлемым. При этом патрубки подачи и обратки расположены внизу и имеют вертикальное направление.
- Боковая односторонняя. Одна из самых частых разновидностей подключения. Основывается на соединении подающей части трубопровода с верхней футоркой, а обратки – с нижней футоркой. Этот вариант подключения обеспечивает максимальный уровень теплоотдачи. При обратном варианте подключения наблюдается падение мощности на 10%.
При неэффективном нагреве секций в многосоставных отопительных устройствах требуется монтаж удлинителя протока воды.
- Параллельная. При этой разновидности требуется осуществлять подключение с использованием компонентов трубопровода, который подключается к главному стояку подачи теплоносителя. Происходит движение теплоносителя сквозь трубопровод, который подключается к обратке. При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.
Недостатком подобной разновидности служит потребность в поддерживании высокого уровня давления, поскольку при малом напоре циркуляция протекает плохо.
Схема монтажа биметаллического радиатора
На схеме показано устройство радиатора и характер движения потоков теплоносителя внутри оборудования. Нагретый теплоноситель поступает в устройство, нагревает секции, корпус радиатора отдает тепловую энергию воздушным массам. После этого остывший теплоноситель удаляется из отопительного прибора и поступает в отопительную систему для повторного нагрева. Кронштейны предназначены для крепления радиатора. Клапаны в батарее позволяют выпускать воздух. Вентиль регулирует поступление теплоносителя.
Рассчитываем месторасположение
Тем, кто собирается поставить радиатор отопления своими руками, нужно учитывать, что отрезки труб, которые подводят к устройствам, нужно разместить с уклоном (незначительным) – в сторону движения носителя тепла. Если же прокладка будет строго горизонтальная или в монтаже будет перекос – то в батареях из чугуна и стали будет сосредоточиваться воздух. Придется регулярно выдувать его ручным образом, чтобы теплоотдача не снижалась.
Отклонения могут быть не более 2 см, такие, которые не будут определяться визуальным образом. Но такая рекомендация не относится к неукоснительным требованиям.
Разметка центральной оси батареи отопления
Установка батарей отопления своими руками подразумевает выполнение нескольких строгих правил:
- Компоненты подводки к радиаторам отопления должны размещаться так, чтобы уклон был 0.005, рекомендуется его повысить до 0.01. Так, 1 м трубопровода должен будет клониться в сторону циркуляции – и как минимум на 0.5 см. Определять угол наклона нужно по длине трубных отрезков, которые устанавливаются.
- От поверхности пола до радиатора должно быть 6-10 см и больше.
- От нижнего очертания подоконника до верхнего очертания батареи – 5-10 см.
- От плоскости стены до батареи – 3-5 см.
- Обязательно следует соблюдать горизонтальные и вертикальные направления.
Уклон труб системы отопления
Чтобы увеличить производительность радиатора, то можно перед установкой поставить специализированный щит из специального теплоотражающего материала. А можно просто взять и покрыть плоскость стены таким составом, который имеет похожие характеристики.
Очень важная информация
Ниже будут описаны ситуации, когда то или иное включение батареи может быть нежелательным, а подчас неприемлемым!
4.1.Без перемычки использовать терморегулятор нельзя
В пункте 2 мы с Вами поговорили о терморегуляторе. Однако нужно понимать, что эксперименты с регулятором температуры возможны только при наличии перемычки! Если ее не будет, а Вы уменьшите диаметр проточной трубы, то общий ток горячей воды через Вашу квартиру уменьшится. Что конечно же недопустимо, иначе к Вам придут соседи!
4.2. Терморегулятор может засориться
Если Вы используете перемычку, но по какой-то причине на время ее выключили и терморегулятор выставили в положение 5, т.е. обеспечили полный поток горячей воды только через батарею, как показано на рисунке:
то вроде все хорошо. Однако, мы должны принимать действительность, какая она у нас есть. Даже, если мы в первый раз правильно включили батареи центрального отопления, нет никакой гарантии, что, например, через месяц или два не пройдет новый грязевой поток через трубы. А вот тогда, если перемычка выключена, то шлепок грязи прямиком пойдет в Ваш терморегулятор, который, на самом деле, очень к ней чувствителен. В итоге, в терморегуляторе образуется затор, и вода вообще не пойдет в батарею. Не пойдет она и в перемычку, ведь Вы ее закрыли. Поэтому, в этой ситуации вода через Вашу квартиру перестанет идти, в доме по Вашему отопительному стояку вода также остановится и начнет остывать на морозе. В результате отряд злых соседей вместе с председателем ТСЖ или ЖСК в Вашу квартиру обеспечен.
Понятно, что включение по приведенному выше рисунку аналогично не приемлемо для положений регулятора 4,3,2,1,*
4.3. Перемычка всегда должна быть включена
Возьмите себе за правило, неважно, используете Вы регулятор температуры или не используете, но перемычка должна быть включена всегда. Таким образом, Вы всегда обеспечите ток горячей воды через Вашу квартиру
Когда имеет смысл выключить перемычку? Например, когда Вы чувствуете, что батарея подзасорилась. Тогда Вы пускаете весь ток воды через батарею, отключив перемычку. Возможно более мощному потоку горячей воды и удастся протолкнуть застрявшую грязь. Но это нужно делать непродолжительно и только под Вашим контролем – оставить ситуацию в таком виде и пойти спать – нельзя. Дело в том, что если грязь не удастся протолкнуть, то вновь образуется затор: вода не сможет пройти ни через батарею, ни через перемычку.
Это мега важно, поскольку если он будет установлен до перемычки, то при первом включении грязь обязательно забьет Ваш терморегулятор, и Вы начнете отопительный сезон с полного перемонтажа батареи:
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Схемы подключения
Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:
Боковая
Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.
В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.
- Применяется в квартирах с однотрубной системой подачи теплоносителя.
- Длина радиатора не более 1 м (теплопотери растут с количеством секций).
Диагональная
Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.
- Эффективная теплоотдача при любом количестве секций.
- Позволяет соединять несколько радиаторов последовательно.
Нижняя и седельная
Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.
Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.
- Используется при скрытой подводке труб в полу.
- Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).
Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.
Процесс установки кранов и окрашивания радиатора
После добавления нескольких секций вы можете по желанию установить краны на радиаторах. Но стоит отметить, что ваш дом может оставаться холодным не только по причине высокой нагрузки на батареи.
Иногда проблема заключается в ежегодном окрашивании радиаторов из чугуна, благодаря чему на его поверхности возникает очень плотный слой краски. В конечном итоге это часто приводит к потерям тепла.
Для нового окрашивания радиаторов лучше отказаться от приобретения классической эмали, а остановить выбор на краске, которая не реагирует на высокий температурный режим. Что же касается обычной эмали, то она имеет способность желтеть при регулярном нагреве.
Окрашивание чугунного радиатора
Если же низкий КПД все же связан с большими нагрузками на радиаторы, то до начала проведения работ следует тщательно рассчитать не только необходимое количество секций, но и само устройство отопительной системы.
Для того, чтобы более наглядно показать процесс наращивания секций на радиатор отопления смотрите видео:
Как будем подключать
Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.
Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.
Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.
В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.
Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.
Диагональное
Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.
Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.
Последовательное
Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.
При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.
Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы
Параллельное
Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.
Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.
Шаг 2: расчет
Тепловая мощность
Чтобы подобрать оптимальное количество секций радиаторов, нужно для начала оценить потребность помещения в тепле.
Один из простейших и дающий достаточно достоверные результаты метод выглядит так:
- На кубометр объема отапливаемого помещения в проект закладывается 40 ватт тепла;
- В зависимости от климатической зоны результат умножается на коэффициент поправки:
| Средняя температура наиболее холодного месяца | Значение коэффициента |
| +5 С | 0,7 |
| 0 С | 0,9 |
| -5 С | 1 |
| -10 С | 1,1 |
| -15 С | 1,2 |
| -20 С | 1,4 |
| -25 С | 1,5 |
| -30 С | 1,6 |
| -35 С | 1,8 |
| -40 С | 2,0 |
Чем ниже температура на улице, тем больше тепла дом теряет через ограждающие конструкции.
- Для комнат, имеющих более одной общей с улицей стены, используется дополнительный коэффициент 1,2. Для частных домов, у которых все стены общие с улицей — 1,5.
Давайте в качестве примера вычислим потребность в тепле угловой комнаты размером 4х5 метров с трехметровым потолком, расположенной в Комсомольске-на-Амуре Хабаровского края РФ.
- Объем помещения равен 4*5*3=60 м2, базовая потребность в тепле — 60*40=2400 ватт;
- Средняя температура января в 25,7 градусов холода дает нам коэффициент поправки 1,5. 2400*1,5=3200 Вт;
- Поскольку комната угловая, используем еще один коэффициент поправки: 3200*1,2=3840 Вт.
В угловой комнате потери тепла через стены и окна вырастут.
При оценки потребности комнат в тепле не забудьте про неотапливаемые помещения: они прогреваются только за счет циркуляции конвекционных потоков воздуха и тоже создают нагрузку на отопительные приборы. Так, при расчете отопления для кухни и жилых комнат к их площади стоит прибавить площадь прихожей.
Полотенцесушитель способен прогреть небольшую ванную до комфортной температуры.
Количество секций
Любой мало-мальски приличный производитель снабжает отопительные приборы своего производства документацией, позволяющей узнать тепловую мощность на секцию.
Если по какой-то причине эта информация недоступна, в среднем можно ориентироваться на следующие значения:
- Чугунная секция — 160 ватт;
- Биметаллическая — 190;
- Алюминиевая — 200.
Так, для обогрева описанной выше комнаты в Комсомольске необходимо 3840/190=20 (с округлением до целого значения) биметаллических секций.
Как всегда, дьявол кроется в деталях.
- Я привел средние значения для секций с межосевым расстоянием между коллекторами в 500 мм. У высоких и низких батарей мощность по понятным причинам отличается;
Теплоотдача на секцию для некоторых отопительных приборов.
- Как правило, производителями приводятся данные для дельты температур между теплоносителем и воздухом в комнате, равной 70 градусам. Чем больше эта дельта, тем выше теплоотдача.
На практике, однако, большую часть отопительного сезона разница температур заметно меньше: скажем, при +20 в комнате и +55 на обратном трубопроводе отопительного контура дельта температур будет равна всего 35 градусам, а эффективная тепловая мощность секции уменьшится вдвое относительно паспортной; - При боковом подключении крайние секции всегда холоднее ближних к подводке;
- Со временем крайние секции заиливаются, что опять-таки уменьшит их теплоотдачу.
Мне доводилось встречать батареи, у которых грела только ближняя к подводке секция. Остальные были забиты илом.
Комплектующие для монтажа батареи для отопления
Чтобы установить батарею, необходим ряд комплектующих.
Установочный комплект
Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.
Футорки (переходники 1 – ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.
Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.
Лен сантехнический и паста-герметик
Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.
Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.
Запорная арматура
Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.
Американка позволяет легко подсоединить радиатор к крану и снять его.
Пошаговые схемы сборки
Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.
Масляная батарея
Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.
Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции
- Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
- Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
- Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
- Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
- Заливают масло из расчёта 85% от внутреннего объёма корпуса.
- Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.
После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.
Инфракрасный обогреватель своими руками;
Мини-обогреватель для гаража
Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.
Чтобы его изготовить, делают следующие шаги:
- Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
- Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
- Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
- Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
- Монтируют вентилятор внутрь банки болтами и кронштейном.
- Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
- Для доступа воздуха просверливают около 30 отверстий в дне банки.
- Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
- Для устойчивости делают из толстой проволоки специальную подставку.
- Включают в сеть и проверяют устройство.
Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.
Инфракрасная панель для обогрева
В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.
Сделать подобный современный инфракрасный обогреватель можно в домашних условиях
Для этого делают следующее:
- Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
- Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
- Графит перемешивают с эпоксидной смолой 1 к 2.
- Кладут на стол плиты со схемой, гладкой стороной вниз.
- Наносят тонким слоем смесь графита и клея по схеме.
- Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
- Вставляют клемы в обозначенных заранее местах вывода.
- Дают просохнуть.
- Присоединяют электрические провода и проверяют работоспособность.
- Делают деревянную рамку для устойчивости.
- Оснащают устройство терморегулятором.
Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.
Самодельный обогреватель своими руками;
В заключение
Несмотря на кажущуюся простоту, не каждый решится на столь ответственное дело – осуществить монтаж системы отопления самостоятельно. А может оно и правильно, поскольку результат работ может оказаться достаточно плачевным, так как могут пострадать близкие, а тем более соседи. Вода, она ведь тоже не прощает ошибок, а ошибки могут вылиться в непредвиденные расходы по ремонту, возможно соседской квартиры снизу. Поскольку отопление предназначается для работы в зимний период, можно легко оставить свое жилище без отопления в самый жуткий холод.
Именно поэтому, не следует рисковать и не экономить, а монтаж системы отопления поручить специалистам, тем более что будет с кого спросить, если что. Конечно, будет с кого спросить, если обратиться в какую-то строительную фирму, не нанимая случайных мастеров. Все-таки, у мастеров имеется опыт, накопленный многолетним трудом, а учиться на своей собственной системе отопления как-то безответственно, хотя многих этот факт не останавливает.
МОНТАЖ РАДИАТОРОВ КОЛЛЕКТОРНОЙ СИСТЕМЫ ОТОПЛЕНИЯ – своими руками!!!
Watch this video on YouTube
ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ – своими руками!!!
Watch this video on YouTube
Двухтрубная система отопления, разные схемы (схема Тихельмана)
Watch this video on YouTube
