Как добавить секции к радиатору отопления
Перед установкой радиаторов необходимо совершить предварительный расчет мощности отопительных приборов и, соответственно, количества секций, необходимых и достаточных для равномерного обогрева помещения. В идеальном варианте при расчете нужно учитывать климатическую зону, в которой расположено помещение, учитывать тепловые потери через неплотности в стенах, окна (причем со своими повышающими коэффициентами в зависимости от стороны света) и так далее. Естественно, что рядовой потребитель при самостоятельной покупке радиаторов не будет заниматься таким сложным и подробным расчетом. Существует специальная методика, в соответствии со СНиП, которая дает приблизительное понятие о необходимом количестве секций радиатора для того или иного помещения.
Но никто не застрахован от возникновения такой ситуации: вроде как и посчитано все правильно, и установлено со всеми правилами монтажа, и теплоноситель систематически поступает в радиатор, и поступает с нужной температурой, но вот в комнате все равно прохладно. Это значит, что придется задуматься о том, как добавить секции к радиатору отопления. Но для начала, чтобы не рубить с плеча, можно проверить состояние имеющихся секций изнутри, так как очень часто причиной похолодания в комнате становится засоренность радиатора. Для этого радиаторным ключом необходимо снять весь радиатор и пропустить через него большой поток воды. Если в ходе этой процедуры затрудненного выхода воды и изменение ее цвета не наблюдается, то установка дополнительных секций становится-таки необходимым мероприятием.
Приобретать и устанавливать дополнительные секции необходимо только идентичные тем, которые уже имеются в домашнем радиаторе. Нельзя к алюминиевому радиатору дополнительно добавить стальную или биметаллическую секцию. Поиск секций радиатора необходимо производить только в специализированных магазинах.
Можно доверить процесс монтажа специализированной организации, но можно попробовать добавить секции к радиатору отопления и своими руками, вооружившись необходимыми инструментами и инвентарем.

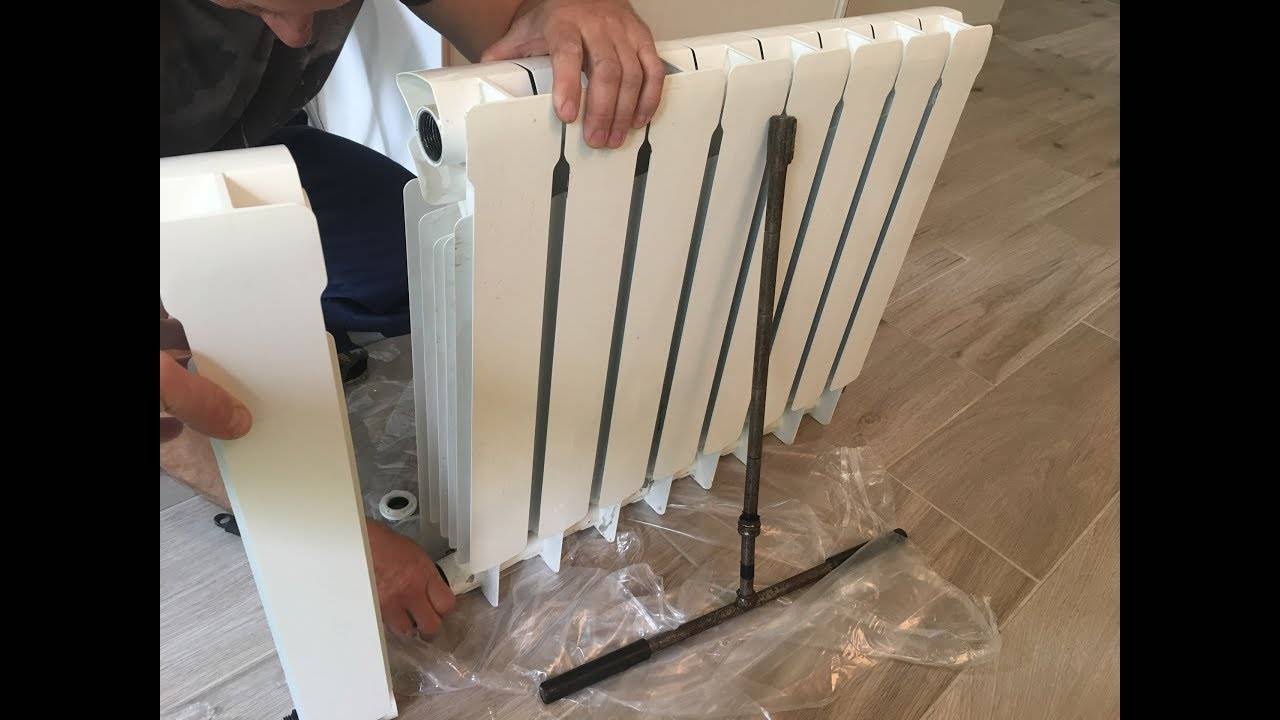

На первом этапе радиаторным ключом нужно открутить футорку с той стороны радиатора, куда планируется добавить дополнительные секции. На место крепления навинчивается ниппель (соединительная гайка)
Необходимо обязательно обратить внимание и учесть направление нарезки резьбы на ниппеле:
- в сторону добавляемого элемента направляется правая сторона;
- в сторону уже имеющихся секций направляется левая сторона ниппеля.
Для обеспечения герметичности добавляемых секций на ниппель следует насадить специальные межсекционные прокладки, из паронита, резины или гелевые. Это предотвратит протекание радиатора при дальнейшей эксплуатации. Процедуру наживления прокладок необходимо проводить максимально аккуратно и бережно, по возможности придерживая их пальцами. Этим будет обеспечена гарантия того, что прокладки будут «сидеть» ровно, без перекосов.
Затягивать резьбу необходимо медленно, без рывков, чтобы не повредить тонкую металлическую нарезку радиатора до момента полной его сборки.

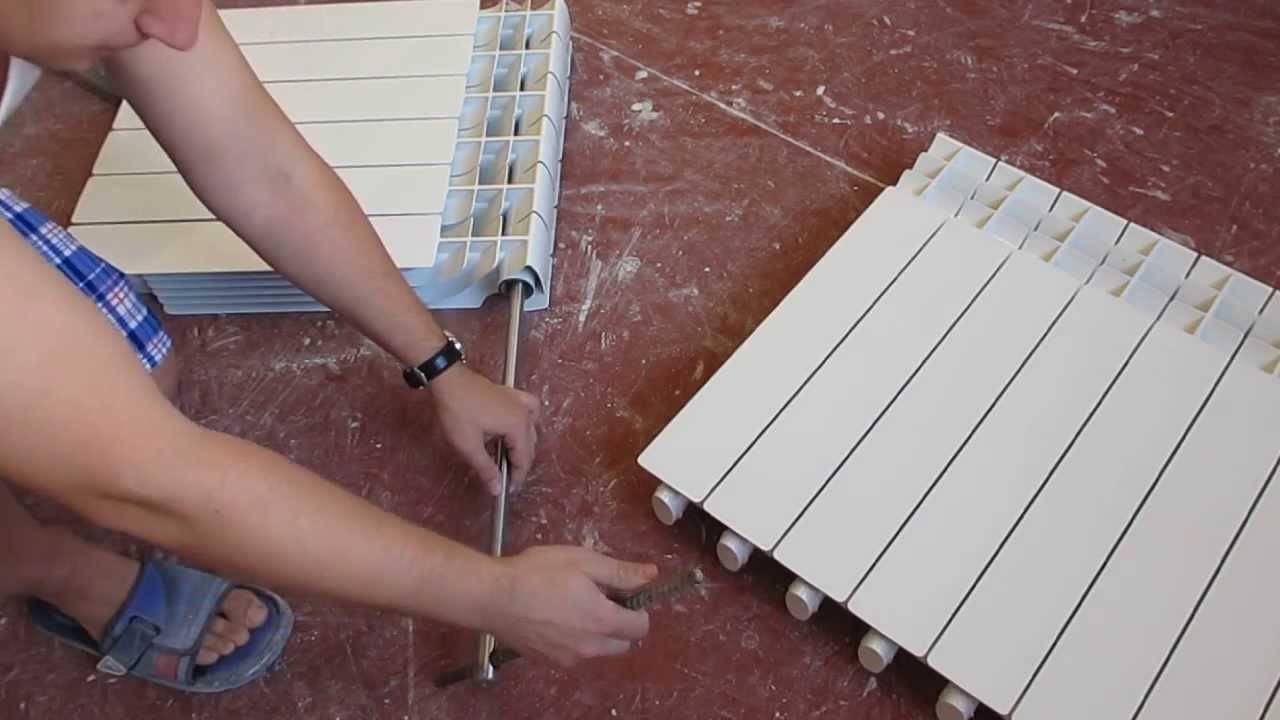

Присоединение дополнительных секций к радиатору

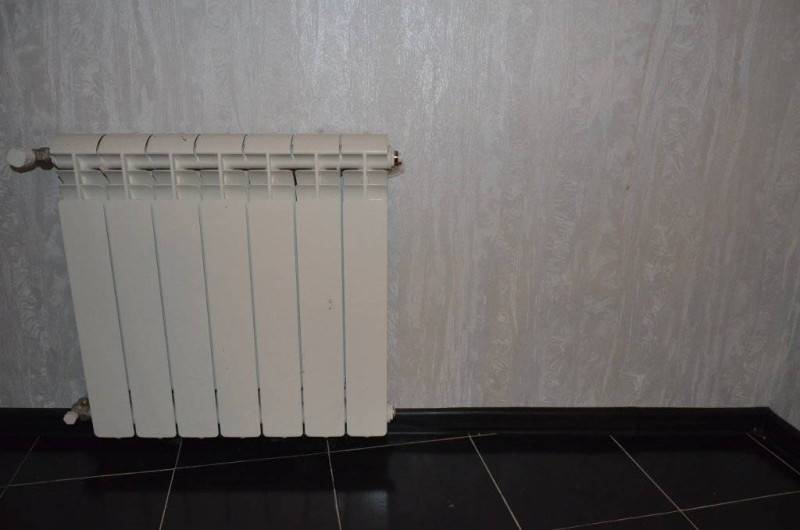

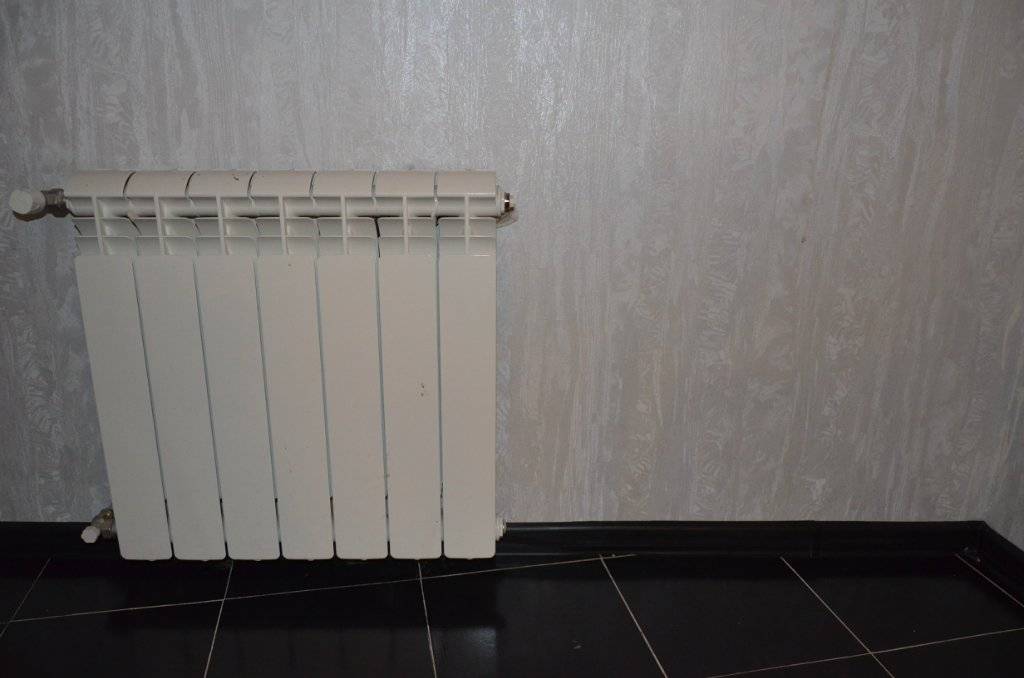

Обновленный радиатор фиксируется на кронштейны и крепежные крюки, затем соединяется с трубопроводом отопительной системы. Эту операцию проводится гаечным ключом необходимого диаметра. В месте соединения обновленного радиатора и трубопровода (а конкретно на резьбу) следует использовать паклю для лучшей герметизации соединения.
Присоединение радиатора к системе отопления
Перед тем, как начать использовать радиатор по назначению, его необходимо проверить его на отсутствие протечек. Для этого нужно медленно и аккуратно открывать шаровый кран на входе воды в радиатор. Если при полном открытии крана утечек по всем соединениям нет, то можно выпускать воздух, открывать кран на выходе и пользоваться обновленным радиатором.
Как добавить секции к радиатору отопления, 5 / 5 (2 голосов)
Расскажите о нас друзьям:
Установка батарей отопления: что, как и зачем
Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.
В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.
Что необходимо для производства работ
Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:
- Собрать набор инструментов;
- Сделать замеры и расчеты;
- Изучить возможности и правила подключения;
- Иметь желание и время.
Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.
Варианты разводки отопительных приборов
Схема установки батарей отопления может быть следующей:
- Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
- Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;
Правильное подключение
Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.
Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:
- Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
- Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
- Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.
Подсчет секций радиатора
Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.
Устройство алюминиевого радиатора
Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.
Инструмент для работы
Установка батареи отопления своими руками возможна при наличии необходимого инструмента.
Набор инструментов состоит из:
Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию
Установка батареи
Установить батарею отопления можно придерживаясь следующих шагов:
- Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
- Выполняется разметка под крепления новых радиаторов;
- Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
- Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.
Заключение
Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.
Как правильно установить
Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.
Выбор места установки батарей
При монтаже систем отопления, на первой стадии устанавливаются отопительные устройства, укомплектованные запорно-регулирующей арматурой, а затем начинается прокладка труб. Каждая батарея возможно установлена временно и снятой с креплений в момент резки штробы или исполнения других работ.
Читайте кроме этого: Преимущества и особенности эксплуатации котлов на жёстком горючем
Исходя из этого подключение биметаллических радиаторов отопления рекомендуется создавать, не снимая упаковочной полиэтиленовой пленки, или же обернув его самостоятельно для защиты от пыли, грязи и вероятных повреждений. Снимать пленку возможно лишь при проведении тепловых опробований системы отопления.
Основные требования к установке секционных батарей приводятся изготовителем в техническом паспорте каждой модели. Но имеется и неспециализированные обязательные условия монтажа биметаллических радиаторов отопления:

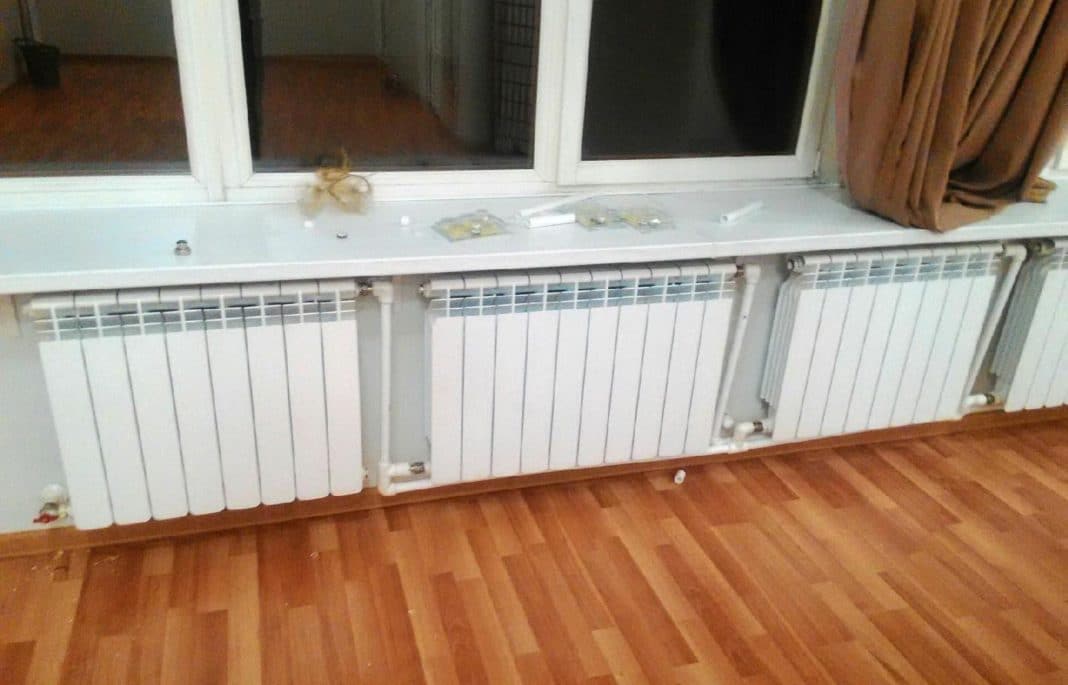

- середина радиатора обязана совпадать с центром окна, под которым он установлен;
- верхняя плоскость прибора обязана размешаться строго горизонтально;
- все батареи в помещении должны находиться на одной высоте;
- расстояние от задней стены секций до стенки — не меньше 30 мм и не более 50 мм;
- расстояния от пола и подоконника до отопительного прибора не должно быть меньше 100 мм.
Последнее условие не определяет высокую установку правильно. В случае, если поднять низ радиатора на высоту более 150 мм, то возможна возможность недостаточного прогрева нижнего пространства помещения.
Установка нового радиатора отопления
При помощи уровня, карандаша и линейки размечается стена. Отступив одну-две секции от краев радиатора, размещаются крюки.
Выполнена разметка и установлены крепления для радиатора.
Если батарея имеет более шести секций, то в нижней части стоит расположить два крюка. Длина их регулируется по месту в зависимости от конкретного случая – насколько требуется удалить батарею от стены и других факторов.
Выполнив разметку, укомплектовываем батарею пробками, заглушками и краном Маевского.
Сборка батареи выполняется с качественной подмоткой тангитом (льном) резьбовых соединений, во избежание протечек.
Важный момент – в комплекте батареи присутствуют специальные силиконовые прокладки. Они служат для герметизации соединения между отверстием в батарее и пробкой. При закручивании пробок необходимо следить чтобы прокладка была не перекручена – она должна быть расправлена. В противном случае соединение не будет герметичным, что приведет к течи теплоносителя из системы.
Укомплектовав и закрепив батарею отопления на входе («подаче») и выходе («обратке») устанавливаются через «американки» два крана.
Они необходимы для возможности регулировки температуры и отключения радиатора от системы отопления для проведения ремонта или в иной ситуации, требующей его снятия.
После кранов впаиваются тройники. Средний выход верхнего фитинга должен смотреть вниз, нижнего – вверх. В эти отводы впаивается перемычка, которая изготавливается из трубы диаметра 20 мм.
Завершив обвязку радиатора, необходимо нарезать резьбу на обрезанных концах отопительного стояка и накрутить на неё «американки» – переходные муфты металл-полипропилен. В муфты впаиваются уголки 90 гр. и подводятся трубы диаметром 25 мм к батарее. Когда весь перечисленный перечень работ выполнен, стоит выждать некоторое время – приблизительно 30 мин. За это время полипропилен застынет.
Проверка выполненного монтажа
Для проверки герметичности всех соединений через батарею пропускают теплоноситель (воду). Заполнив систему, постепенно открывается кран «подачи» теплоносителя. Далее – «обратки». Делается это во избежание гидроудара.
Отвернув отверткой, штуцер крана Маевского спускаем воздух.
Возможные протечки в местах резьбовых соединений устраняются аккуратным подтягиванием трубным или разводным ключом
Важно сделать это чувствительно, не повредив резьбу
Замена или установка радиатора отопления своими руками на новом месте дело несложное. Вполне по силам всем, кто умеет удержать в руках разводной ключ, перфоратор (дрель), болгарку. Не обязательно вызывать сантехника и платить ему деньги за монтаж – все можно установить самому.
Пошаговая инструкция по установке
Теперь разберемся, как правильно монтировать биметаллические радиаторы. Обычно в комплекте с агрегатом продается монтажный набор, в который входят:
- кронштейны для навешивания прибора на стену;
- одна заглушка;
- две пробки с внутренней полуторадюймовой резьбой;
- воздухоотводчик.
Что касается стоимости монтажа биметаллического радиатора, то она составляет 32$ (2100 рублей). Отдельно придется заплатить за установку байпаса – 15$ (1000 рублей), а за нарезку резьбы на трубах придется доплатить по 1,5$ (65 рублей).
Инструменты и материалы
Монтаж биметаллических радиаторов выполняется с использованием следующих материалов и инструментов:
- перфоратор;
- строительный уровень;
- дрель;
- карандаш;
- линейка;
- рулетка;
- рожковые и разводные ключи;
- батарея;
- попковый ключ;
- радиаторный ключ с лопаткой на конце размером 24 мм;
- кронштейны;
- монтажный комплект;
- радиаторные прокладки;
- пакля;
- герметизирующая паста;
- фум-лента;
- дюбели и саморезы.
Арматура для подключения прибора из биметалла
Кроме монтажного набора, идущего в комплекте с батареей, докупите пару шаровых кранов на ½ дюйма, которые позволят ремонтировать и снимать прибор отопления без остановки работы сети. Они должны иметь внутреннюю и наружную резьбу. Лучше сразу брать регулировочные вентили, которые дополнительно позволяют регулировать теплоотдачу агрегата, увеличивая или уменьшая поток циркулирующего теплоносителя. Крепление отопительных чугунных радиаторов и сколько стоит установка
Кроме запорной и регулировочной арматуры в некоторых случаях устанавливают краны Маевского. Причем можно приобрести традиционный игольчатый клапан или установить автоматический воздухоотводчик.
Схемы подключения
Как правило, схема подключения отопительного прибора к сети зависит от особенностей разводки трубопровода.
Существует три варианта подключения:
- седельный;
- односторонний;
- диагональный.
Седельная схема подключения биметаллических радиаторов подразумевает установку запорных кранов с двух сторон от прибора в два нижних патрубка. В верхний патрубок, который наиболее удален по ходу теплоносителя, устанавливают кран Маевского.
Одностороннее подключение применяют при однотрубной вертикальной разводке, которая чаще всего используется в многоквартирном доме. В данном случае запорная арматура устанавливается на верхний и нижний патрубrb с одной стороны прибора. Сверху подключается подающий трубопровод, а снизу – обратный.
При диагональном подключении достигается самая эффективная и оптимальная теплоотдача отопительного прибора. Подача подключается к верхнему патрубку с одной стороны, а отведение делается из нижнего патрубка, расположенного по диагонали к подающему отводу.
Крепеж для стальных отопительных приборов
В этой группе есть два разных вида: трубчатые и панельные радиаторы. Они имеют разную конструкцию, соответственно, разное крепление.
В панельных радиаторах на задней стенке привариваются скобы, при помощи которых они навешиваются на кронштейны. Форма этого типа крепежа отличается: она разрабатывается специально для скоб.
В панельных радиаторах на задней стенке приваривают скобы
При установке панельных радиаторов необходимо строго следить за вертикальностью расположения кронштейнов. Требуется высокая точность: четыре или шесть скоб должны точно попасть на крючки
Тут важно также чтобы стена была идеально ровной и гладкой. Вообще используя обычные кронштейны панельные радиаторы достаточно сложно навесить
Проще работать с другими типами держателей.
Стандартный кронштейн для панельного радиатора
Так как масса отопительного прибора небольшая, вполне достаточно закрепить его на верхних скобах, в внизу установить упоры, которые будут придавать ему направление в горизонтальной плоскости. Они не крепятся к стене, а крючками цепляются за скобу и просто упираются в стену. Для надежности часть, которая обращена к стене, расширена.
Так выглядит комплект кронштейнов для трубчатых стальных батарей: на крючки навешивается верхний коллектор, а снизу ставятся пластиковые упоры
Есть еще специальные монтажные планки для легкого монтажа. Они представляют собой полосу металла с пластиковыми фиксаторами вверху и внизу. При использовании этого крепежа скобы на задней панели не нужны. Планки закрепляют на стене, в них вставляют радиатор, который удерживается пластиковыми крючками.
Планка для быстрого монтажа панельных батарей

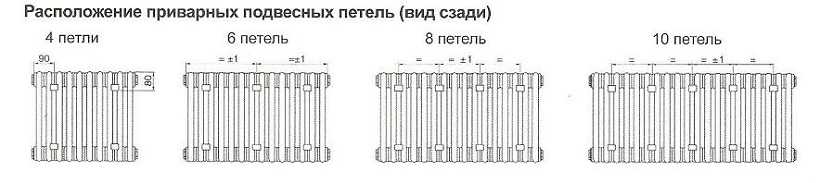

Крепеж для трубчатых радиаторов похож на секционные: те же крючки, только другого размера, часто снабженные пластиковыми накладками.
Есть и специальный крепеж с захватами трубок SMB. Это полоса стали с пластиковыми фиксаторами и полочкой снизу, которая служит опорой для радиатора. Эту монтажную планку можно использовать, если масса заполненного водой устройства не превышает 100 кг. Установка простая: ставите батарею на полочку, приближаете верхний край к фиксаторам. Они обхватывают ближайшую трубку, слышится щелчок. Радиатор установлен, можно подключать подающие трубы.
Планка для быстрого монтажа трубчатого радиатора с полочкой и фиксаторами

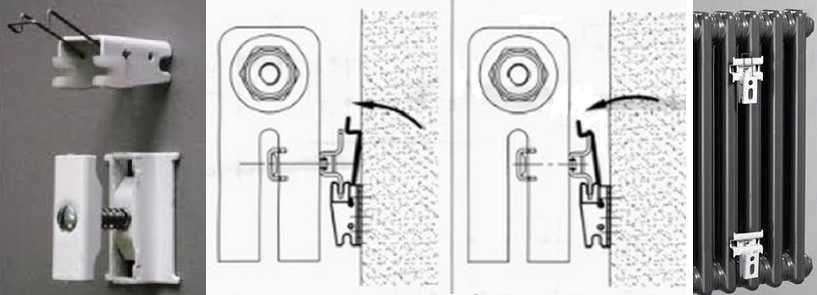

Есть второй вариант для быстрого монтажа: крепеж SVD. Он состоит из двух частей. Одна крепится к радиатору, вторая, к стене. Потом они соединяются друг с другом и фиксируются стальной петлей.
Еще один тип держателей для трубчатых моделей: две части, одна крепится на стену, вторая — закрепляется на трубе. Между собой они стягиваются проволочным фиксатором
Напольное крепление для трубчатых радиаторов может быть нескольких видов: трубчатые упоры, которые приваривают на заводе, или стойки с крючками. На такие стойки радиаторы навешиваются, а крепятся сами стойки к полу.
https://youtube.com/watch?v=VkAVZDnvz6w
Двухтрубная
В этой системе жидкость циркулирует по двум выделенным магистралям: подающей (выход теплоносителя из котла) и обратной (к котлу). Две трубы подсоединяются к водяному обогревателю. Монтаж осуществляется вертикальным или горизонтальным методом разводки. Горизонтальная — выполняется тремя схемами: проточным, тупиковым, коллекторным.
При проточной схеме, движение воды происходит последовательно, сначала жидкость выходит из первого конвектора, далее к магистрали присоединяется второй и последующие элементы, затем вода возвращается к котлу. Теплоноситель в подающей и обратной трубах, в этом случае, движется в одном направлении.
Тупиковая разводка характеризуется противоположным направлением воды в трубах, то есть вода выходит из первой батареи и устремляется к котлу в обратном направлении, аналогично из остальных обогревателей.
При лучевой или коллекторной разводке, нагретая жидкость подается к коллектору, от которого отходят трубы к конвекторам. Этот вариант более дорогостоящий, но отличается возможностью точной регулировки напора воды.
Ленинградская система отопления схема, варианты подключения, плюсы и минусы.
Однотрубная система отопления частного дома своими руками как сделать, читайте рекомендации.
Преимущества теплых полов Рехау на -pol/
Преимущества:
- Параллельное подключение конвекторов, вывод из строя одного элемента не влияет на работу всей цепи;
- Возможность установки терморегуляторов;
- Минимальные теплопотери;
- Функционирование системы в помещениях любой площади.
Выбираем кронштейн для нового радиатора отопления
При самостоятельной установке или замене батарей появляется необходимость в подборе сопутствующего оборудования. Одним из элементов крепежа является кронштейн, позволяющий надежно зафиксировать радиатор отопления и тем самым обеспечить исправность работы всей системы. Фиксатор представляет собой оцинкованный стальной крюк с круглым или прямоугольным сечением, на другом конце которого имеется крепежная пластина или резьба.
Правильный выбор кронштейнов очень важен, поскольку нельзя допустить, чтобы оборудование однажды просело, рухнуло от внезапной сейсмической активности или от случайного удара.
Виды и применение держателей для радиаторов
Батареи изготавливают из меди, алюминия, чугуна и биметалла (их внутренний слой – из стали, наружный – алюминиевый). Они либо подвешиваются к стене, либо опираются на напольные установки, возможно совмещение этих вариантов. Некоторые крепежи могут регулироваться по высоте, длине. Существует множество видов кронштейнов, разделяющихся на 2 большие группы:
- штыревые (анкерные) фиксированные (короткие и длинные) держатели для биметаллических или стальных радиаторов;
- регулируемые по высоте (диапазон изменений около 20 мм) с крепежной пластиной, позволяют скрывать ошибки монтажа, неравномерности поверхности или вывешивать идеально по горизонтали батареи с большим количеством секций (более 6);
- угловые – для небольших или нетяжелых отопительных элементов.
Существуют также антишумовые держатели, со специальным покрытием (прорезиненные). Технические характеристики этого кронштейна для крепления радиаторов: материал – сталь, диаметр — 7 мм, выдерживают вес до 82 кг. Их обычно берут для спален, чтобы не было слышно небольшого постукивания, возникающего в оборудовании при нагревании.
Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!
2. Обзор кронштейнов для крепления напольного радиатора.
Они бывают в виде:
- самостоятельной подставки с подошвой, применяется для массивных конструкций, которые нецелесообразно подвешивать, например, возле слишком тонкой (гипсокартонной) перегородки или витринных окон;
- дополнительной для прикрученных к стене батарей – это наиболее подходящие кронштейны для чугунных радиаторов;
- стойки с крюками, которую можно привинтить к полу и к стене; предназначена также для габаритного оборудования, но применяется с целью распределения нагрузки между плоскостями (например, в деревянном доме).
Напольные держатели также могут быть регулируемыми по высоте. Бывают варианты:
- в виде подставки без фиксации радиатора;
- с дополнительными удерживающими элементами: с цепочкой или хомутом;
- на подошве или на треноге, могут прикручиваться к полу или просто ставиться на него.
