Подключение двухконтурного газового котла к системе отопления: правила и монтажный инструктаж

Основные виды гибких подводок для подключения воды в быту

При подключении к водопроводной магистрали используют несколько видов гибких подводок, имеющих следующие особенности.

Шланги резиновые и ПВХ

Основное преимущество данных изделий – низкая цена и способность работать под высоким давлением – для этого они содержат каркасы из прочных нитей или металлических спиралей, покрытых с внешней и внутренней стороны резиной. Максимальное давление, на которое рассчитаны армированные шланги из резины, не превышает 10 бар. при температуре подаваемой жидкости от -50 до +120 С.

Подобного вида продукция выпускается отечественным производителем и довольно редко используется для подключения воды в быту, в основном с помощью таких шлангов подключает газовые плиты.

Более редкая разновидность гибких подводок – поливинилхлоридные шланги высокой пластичности, которые усиливаются помещенной внутрь армирующей спиралью. Изделия отличаются малым весом, устойчивостью к агрессивным химическим веществам, не боятся ультрафиолетового излучения, имеют гладкую внутреннюю и ребристую наружную поверхность.

Основное применение ПВХ шланги нашли в промышленности, они рассчитаны на работу с давлением около 15 бар., их основным недостатком является малый рабочий диапазон температуры воды – от -20 до +60 С.

Рис.3 Гибкая подводка для воды и газа из резины

Армированная подводка

Представляет собой мягкий металлический шланг с оплеткой, которая может быть выполнена из алюминия, оцинкованной стали или нержавейки, иногда резиновая трубка помещается в синтетический материал из нейлона (такой вид практически не используется в быту).

Гибкие армированные шланги имеет следующие параметры:

  • Изделия в стальной или алюминиевой оплетке рассчитаны на работу не более 3 лет, срок службы подводки из нержавейки доходит до 10 лет, шланги с нейлоновым покрытием могут служить 15 лет.
  • Алюминиевая или стальная оплетка при эксплуатации выдерживает давление до 5 бар., нержавейка рассчитана на 10 бар., нейлоновые шланги выдерживают давление в системе до 20 бар.
  • Максимальная температура рабочей жидкости у шлангов с алюминиевой, нержавеющей и нейлоновой оплеткой составляет 80, 95, и 110 С. соответственно.

При выборе шлангов с оплеткой в основном отдают предпочтение изделиям с нержавеющим покрытием – они имеют высокие эксплуатационные параметры, а их соединительные муфты выполнены из качественных цветных металлов. Этим изделия из нержавейки отличаются от дешевых видов из алюминия, где накидные гайки и переходные штуцера могут быть сделаны из хрупкого силумина (сплава алюминия с кремнием).

Рис.4 Гибкий шланг из ПВХ

Сильфонные шланги – конструкция

Основной материал изготовления оплетки сильфонных шлангов – нержавеющая сталь марки AISI 304 толщиной 0,3 мм., при производстве ее обжимают до гофрированной формы и навивают в спираль. Сильфон может быть выполнен в виде сварного соединения с фиксированной длиной или путем обжима, при этом длина подводки может изменяться в некоторых пределах.

Накидные гайки и штуцера обычно изготавливают из нержавейки и цветных металлов (качественная латунь, бронза) с хромированным покрытием, в них фальцуют концы оплетки из нескольких звеньев. Уплотнительные прокладки в соединительных фитингах выполняют из резины или фторопласта.

Этапы подключения газовых котлов

Схема подключения газового котла к системе отопления довольно сложная, трудоёмкая и предполагает определённых знаний и опыта. Газовые котлы с каждым поколением становятся всё более высокоэффективными, безопасными, автоматика и регулировка усложняется. Большое распространение нашли универсальные котлы, которые не только отапливают помещение, но и греют воду.

Изготовители разрабатывают памятки и инструкции, где объясняют, как правильно выполнить подключение двухконтурного газового котла к системе отопления. Несмотря на сложности, разобраться с этапами монтажа можно самостоятельно. Это гораздо экономически выгоднее, ведь монтажные работы стоят очень не дешево.

Чтобы разобраться, как подключить газовый котел, следует разбить все действия на несколько этапов:

  • монтаж агрегата (или крепление на стену, если это настенный вариант);
  • работы по подсоединению водяного отопительного контура;
  • подключение к водоснабжению (двухконтурных отопительных агрегатов);
  • подключение к газопроводу;
  • пусконаладочные работы.

Чтобы работа котла была безопасной и эффективной, нужно разобраться в особенностях каждого этапа.

Перед тем, как начать монтаж, нужно приобрести все необходимые расходные материалы, определиться, какими трубами подключать газовый котел и выяснить, к какому типу он относится:

  1. Одноконтурный котёл. Имеет один теплообменник и предназначен только для отопления.
  2. Двухконтурный котёл. Обслуживает два теплообменника: в одном циркулирует теплоноситель для водяного отопительного контура, второй предназначен для решения проблемы горячего водоснабжения. В летний период основной контур отключают. Подключение двухконтурного котла своими руками требует внимательности.

Системы отопления тоже бывают разными: закрытого или открытого типов. Теплоноситель может циркулировать принудительно либо самотёком. Однако принципы подключения котлов к отопительным системам одинаковые.

Установка напольной модели

Поскольку установка производится на пол, необходимо обеспечить ему достаточную прочность и жесткость. Необходима цементная стяжка или железобетонная плита, на деревянные полы устанавливать напольные агрегаты не следует.

Прямого запрета на этот способ монтажа нет, но надо помнить, что древесина склонна к короблению, рассыханию, образованию трещин. Со временем устойчивость котла может оказаться нарушенной, что повлечет за собой весьма нежелательные последствия.

По возможности, под напольный котел следует подвести собственный фундамент. Это делается для мощных и массивных моделей, но надо позаботиться о гибких переходниках, поскольку положение собственного основания относительно общего фундамента может измениться, на трубы будет создана значительная нагрузка.

От этого могут появиться протечки или разрушение присоединительных элементов.

Порядок действий:

  1. Распаковать котел, проверить наличие необходимой документации. Удостовериться в полноте комплектации устройства.
  2. Установить котел на подготовленное негорючее основание. Тщательно выровнять его по горизонтали. Для этого надо использовать все возможности — при строительстве подиума обеспечить максимально ровную горизонталь опорной плоскости, использовать регулируемые по высоте опоры котла. В крайнем случае, под ножки можно подложить плитки из негорючего материала.
  3. Подключить дымоход.
  4. Присоединить прямой и обратный трубопровод отопительной системы. На стороне обратки (поток, поступающий из системы в котел) необходимо установить фильтр от частиц металла, накипи и прочих мелких элементов. Это поможет сохранить теплообменники котла и увеличит срок его службы.
  5. Присоединение трубопроводов горячей и холодной воды ничем не отличается от подключения отопительной системы. На патрубок подачи холодной воды также надо установить фильтр. Некоторые специалисты рекомендуют установить краны отсечки, это поможет оперативно перекрыть воду, находящуюся под давлением.
  6. Подключить газовую трубу через специальный отсекающий кран. Это обязательно, всегда должен иметься запорный узел, позволяющий быстро прекратить подачу топлива. Присоединение газовой трубы самостоятельно можно произвести только к котлу. Подключение к магистрали имеет право выполнять только специалист газовой службы, имеющий допуск и все необходимые документы. Он же проверит качество соединений с помощью мыльного раствора.
  7. Подключение электропитания следует выполнять при помощи специальной розетки с заземляющим электродом. Настоятельно рекомендуется использовать стабилизатор напряжения, чтобы не тратиться на дорогостоящий ремонт электроники котла.

Последним действием станет еще одна тщательная проверка правильности подключения, прочности и надежности присоединения трубопроводов.

После нее можно приступать к настройке и первому запуску.

Схема подключения двухконтурного газового котла

Элементы, которые понадобятся для подключения данного устройства:

  • газовый двухконтурный котел;
  •  шаровые краны;
  • фильтр грубой очистки воды;
  • краны;
  • сгоны;
  • магнитный фильтр;
  • газовый фильтр;
  • гибкий гофрированный шланг;
  • контуры отопления и ГВС;
  • специальные планки;
  • сетчатый фильтр;
  • манометр;
  • предохранительный клапан 3 бара;
  • коаксиальная труба;
  • терморегулирующий радиаторный вентиль;
  • расширительный бак.

Устройство настенного газового котла.

На сегодняшний день производители выпускают достаточно большое количество аппаратов отопления в различных модификациях, в связи с этим указать точные размеры деталей, последовательность выходов практически нет возможности.

Подобные данные есть возможность найти в инструкции по эксплуатации для конкретной модели устройства. В общем случае можно дать список деталей, которые используются для того, чтобы подключить газовый котел, который имеет два контура.

К ним следует отнести шаровые краны, которые устанавливаются на:

  • обратном и прямом трубопроводах отопления;
  • на сливе отопления;
  • на магистралях ГВС и холодной воды.

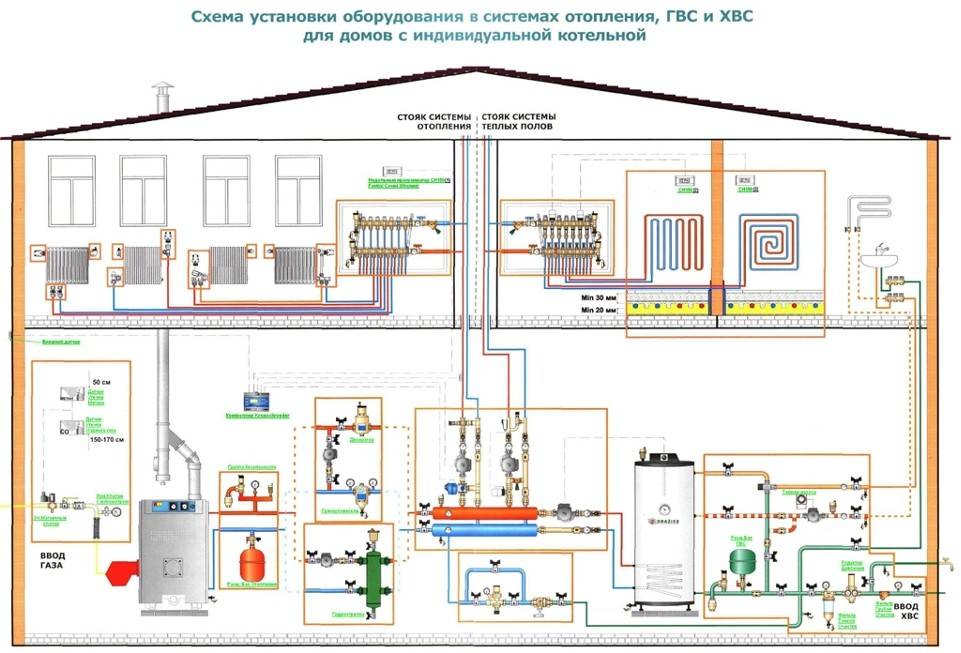

Схема установки оборудования в отопительных системах.

Схема установки оборудования в отопительных системах, ХВС и ГВС для домов изображена далее. Исходя из участков установки, они могут быть с двумя внутренними либо другими вариантами резьбы. В определенных местах схемы может применяться шаровый кран со встроенным сгоном. Он предназначается для того, чтобы отключать магистрали в случае проведения ремонтных и профилактических работ.

Следующим элементом схемы является фильтр очистки воды, который необходимо устанавливать в случае использования металлических труб. Если применяются пластиковые трубы или другие магистрали, можно ограничиться установкой фильтра перед водомером. При типовой схеме обвязки необходима его установка на обратной трубе отопления, что даст возможность предотвращать попадание в котел инородных тел. Установка производится предпочтительно гайкой вниз на горизонтальном участке трубы.

После и до фильтра устанавливаются краны, которые нужны для того, чтобы была возможность его снимать и промывать. Если схема выполняется таким образом, что горизонтальный участок отсутствует, возможна установка в вертикальном положении.

Сгоны являются элементами, которые нужны для того, чтобы была возможность быстро отсоединять котел от труб или выполнять замену отдельных деталей магистрали. Данные конструкции используются для того, чтобы упростить монтаж.

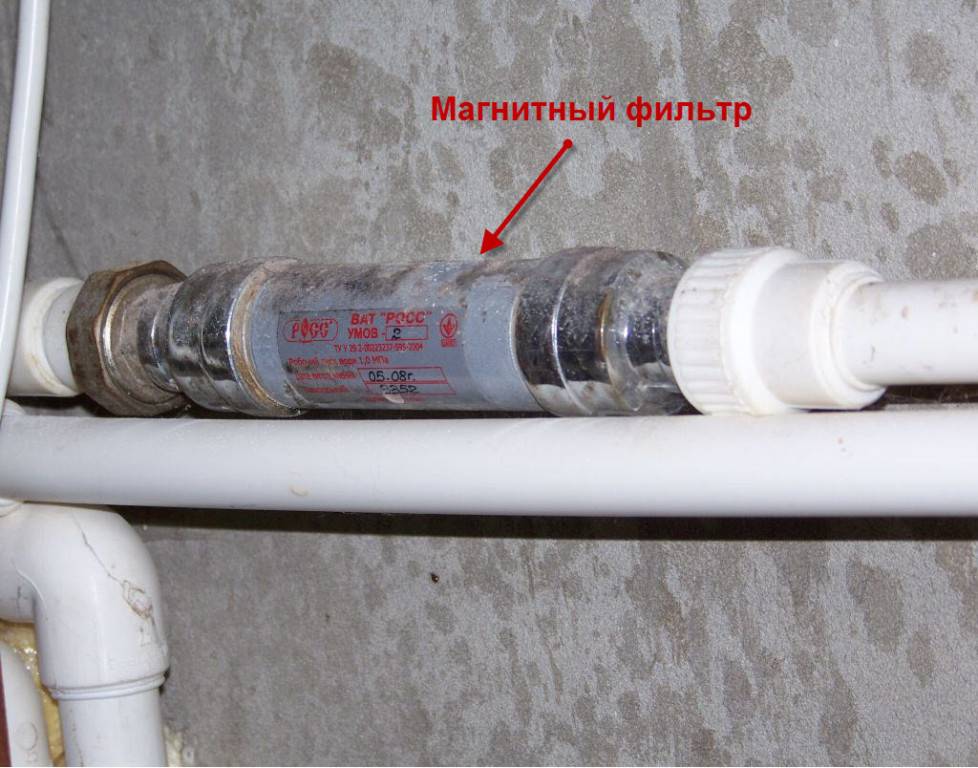

При монтаже газового котла устанавливается магнитный фильтр, который защищает от накипи.

Магнитный фильтр защищает тепловой обменник от образования накипи и предохраняет устройство от каких-либо поломок. Рекомендуется размещать его непосредственно под котлом. Следует заметить, что у разных изготовителей подобного оборудования мнения по этому поводу могут расходиться.

Газовый фильтр используется для того, чтобы очищать газ от примесей пыли и окалины. Он располагается после газового крана (перед котлом). Предназначен для того, чтобы увеличить срок службы котла. Специалисты советуют в обязательном порядке устанавливать его.

Подключение газового двухконтурного котла к схеме обвязки выполняется при помощи использования гибкого гофрированного шланга, который необходим конкретно для подобных соединений.

Следует помнить, что от того, насколько правильно будет выполнено подключение, зависит срок службы и качество работы котла. Для того чтобы избежать возникновения каких-либо непредвиденных поломок, рекомендуется поручить установку специалистам.

Советы и рекомендации

Телефон газовой службы — 104

Подключением газопровода должны заниматься только специалисты газовых служб и организаций, которые имеют необходимые допуски, разрешения, лицензии и высокую квалификацию.

Не пытайтесь на этом сэкономить, так как от результата будет зависеть ваша собственная безопасность и здоровье ваших близких.

Проследите, чтобы подключение газа к котлу осуществлялось жестким соединением металлической трубы через американку или сгон, так как не все газовые службы это делают, хотя и обязаны.

В данном случае работники газовой службы должны использовать паранитовую прокладку. Заменять прокладку фум-лентой или паклей недопустимо!

Не все знают, что на монтаже настенного газового котла можно немного сэкономить.

Если в доме установлен счетчик холодной воды, то под котлом на подачу холодной воды фильтр устанавливать не нужно. Данная необходимость отпадает вследствие того, что фильтр подобного типа уже установлен под водомером. Таким образом, на трубе подачи холодной воды второй шаровый кран устанавливать не нужно.

Также не обязательно устанавливать кран на выходе из котла горячей воды.

В случае, если оборудование выйдет из строя, достаточно будет просто перекрыть кран подачи холодной воды.

Единственная неприятность, которая может поджидать при демонтаже отопительного оборудования, заключается в том, что из штуцера, к которому подсоединена труба горячей воды, может вытечь небольшое количество воды, оставшейся в теплообменнике.

Считаем расход газа на отопление дома по площади помещения, техническим параметрам котла и тарифам на топливо.

К наиболее распространённым причинам затухания газового котла относятся сбои в работе системы, проблемы с газовой горелкой и дымоходом. Тут представлены способы устранения этих неполадок.

Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

  1. Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
  2. Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
  3. Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
  4. Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Этап первый: монтаж котла

Установка газового прибора, как правило, не вызывает сложностей. Это самый простой этап монтажных работ отопительной системы. Производителями разработано подробное руководство по установке каждого вида котла.

Напольный поставить проще, несмотря на то, что тяжелее по весу и больше размером. Для настенного нужны специальные кронштейны. Они идут в комплекте к прибору. Схема подключения настенного котла к системе отопления указана в инструкции к прибору

Самое важное — выбрать правильно место установки котла, при этом предусмотреть, как будет выполнен подвод труб к котлу

Выбирая местоположение агрегата, учитывают не только удобство в обслуживании. Нужно соблюдать нормы и требования, которые предъявляются к газовым приборам. Их выполнение является гарантом эффективности и безопасности пользования отопительным агрегатом.

Два основных правила, которые нужно соблюдать:

  1. Помещение, где будет установлен котёл, нужно обеспечить окном, либо форточкой, которые можно легко открыть при необходимости.
  2. Рядом с газовым агрегатом нельзя размещать каких-либо приборов или предметов.

Схема подключения напольного котла предусматривает тщательную подготовку основания. Настенный котёл располагают на высоте от 80 см от пола, не ближе полуметра от стен. Это стандартные требования безопасности эксплуатации.

Чтобы знать, как правильно подключить двухконтурный котёл, нужно познакомиться с условиями, которые требуются для устройства дымохода и системы вентиляции.

Очень упрощают задачу турбо котлы, которые не требуют установки громоздких дымоходов и вытяжных систем. Этот вид котлов сегодня приобретает всё большую популярность. Особенность турбо котлов заключается в устройстве принудительного вывода отработанных газов и одновременного притока уличного воздуха, по типу «труба в трубе». Это наиболее безопасная система, так как позволяет ставить газовые агрегаты практически в любых помещениях.

Есть ещё один вид: напольные парапетные котлы. Это бездымоходные энергонезависимые агрегаты. Их используют там, где невозможно соорудить большой дымоход. У парапетных котлов закрытая камера сгорания, она полностью изолируется от помещения. У таких котлов циркуляция теплоносителя происходит самотёком, без электрического насоса. Это их основное отличие от турбированных котлов с коаксиальным дымоходом.

Подробная схема подключения двухконтурного котла к системе отопления

Схема подключения двухконтурного котла к отопительной системе.

Схема подключения двухконтурного котла к отопительной системе изображена далее, где:

  1. Газовый двухконтурный котел в комплекте с насосом и всей необходимой автоматикой.
  2. Шаровые краны для отсечения системы отопления и котла.
  3. Шаровые краны для отсечения системы снабжения воды.
  4. Коаксиальная труба.
  5. Группа безопасности: предохранительный клапан 3 бара, манометр, автоматический воздухоотводчик (встраиваются в настенные модели газовых котлов, а в напольных моделях устанавливаются отдельно вне устройства).
  6. Фильтр грубой очистки, который установлен на обратном трубопроводе (установка происходит на горизонтальный участок либо применяется специальный вариант фильтра от некоторых производителей).
  7. Расширительный бак для отопления (встраивается в настенные котлы, но его никогда не хватает).
  8. Радиаторный терморегулирующий вентиль.
  9. Радиатор отопления.
  10. Обратный и подающий трубопроводы системы отопления.
  11. Трубопровод горячей воды (2-ой контур котла).
  12. Шаровые краны, которые перекрывают на отдельном потребителе воду.
  13. Трубопровод снабжения холодной воды.

Как можно сэкономить на подключении двухконтурного газового котла?

Следует знать, что некоторое количество денежных средств можно сэкономить, если:

Если уже установлен счетчики воды, то не нужно подключать фильтр на подачу водопроводной воды под котлом.

  1. В квартире или частном доме, где монтируется газовый двухконтурный котел, уже установлен счетчик воды. В таком случае необходимость установки фильтра на подачу водопроводной (холодной) воды под котлом отпадает по той причине, что фильтр подобного типа уже был установлен под водомером. В связи с этим второй шаровый кран на трубе подачи водопровода устанавливать нет необходимости тоже.
  2. Есть возможность пойти по пути удешевления материалов, которые нужны для установки котла. Сделать это можно путем исключения из подобной схемы крана на выходе горячей (водопроводной) воды из котла. Когда появится необходимость отсечь котел от водопроводной системы, понадобится лишь перекрыть кран подачи воды. Единственным недостатком данного способа является то, что при демонтаже подобного устройства из штуцера, к которому подключена труба горячей воды, может выбежать небольшое ее количество, которое осталось в тепловом обменнике котла.

Нет смысла заострять внимание на подключении к котлу газа, потому как данная операция должна выполняться работниками газовых организаций или служб, которые имеют высокую квалификацию, все необходимые разрешения, допуски и лицензии на работы по газу. Единственное, на что следует обратить внимание (не все газовые службы это выполняют, хоть и должны): подключение к котлу газа должно производиться путем жесткого соединения металлической трубы через сгон или американку

В данном случае обязательно необходимо использовать паранитовую прокладку. Не допускается использовать паклю, фум-ленту или резиновую прокладку, потому как в случае использования резины произойдет зажимание прокладки, которая заузит диаметр газового прохода, что оказывает негативное влияние на двухконтурный котел

Единственное, на что следует обратить внимание (не все газовые службы это выполняют, хоть и должны): подключение к котлу газа должно производиться путем жесткого соединения металлической трубы через сгон или американку. В данном случае обязательно необходимо использовать паранитовую прокладку

Не допускается использовать паклю, фум-ленту или резиновую прокладку, потому как в случае использования резины произойдет зажимание прокладки, которая заузит диаметр газового прохода, что оказывает негативное влияние на двухконтурный котел.

Где возможно установить газовый котел

Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.

1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.

2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.

3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.

4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.

Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема. Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:

  • Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
  • Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
  • Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
  • Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.

Когда происходит подключение газового котла на кухне требований еще добавляется:

  • Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
  • Под навешенным котлом должно быть свободное пространство.
  • Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
  • Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.

Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:

  1. Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
  2. На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
  3. При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.

Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.

Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.

В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.

Настенные модели

Как установить настенный газовый котел (настенные газовые котлы отопления — какой лучше)? Обычно навешивание осуществляется на монтажную планку. Планку крепят на стену на расчетной высоте, поверх негорючей облицовочной прокладки толщиной около трех миллиметров. До другого оборудования, расположенного в том же помещении, следует оставлять не меньше 20 сантиметров.

Обычно у настенных моделей подключение к контурам нижнее. Монтаж обвязки делают сразу после монтажа настенного котла. Подключение к газовой магистрали выполняет специалист. На этом участке можно использовать только трубы из металла (не пропилен, не резина), а также прокладки из паронита. Соединение жесткое.

Для монтажа газового настенного котла своими руками потребуются материалы:

  • трубы (оптимально – металлопластик);
  • элементы крепежа;
  • строительный уровень;
  • негорючий лист для прокладки на стену;
  • инструмент – отвертки, дрель, ключи;
  • металлические планки для навешивания котла;
  • резьбовые муфты;
  • пакля, клей.

Площадь помещения для установки – не меньше 4 квадратов, потолок – 2 метра минимум, обязательно открывающееся окно. Ширина двери – не меньше 80 сантиметров. Из металлических планок формируют поддон, на него устанавливают лист металла. Ширина чуть больше основания котла.

Крепят к поддону боковые планки, фиксируют к стене по предварительной разметке. Контролируют вертикальность и горизонтальность крепежной системы уровнем. Сверлят отверстия для крепления котла, вешают подставку и сам котел.

Следующий этап – подсоединение к водопроводу. Перекрывают воду, соединяют котел резьбовой муфтой с трубопроводом, уплотняют соединение паклей либо специальным шнуром. Начинают подключение с торца. Подачу подключают сверху, обратку – снизу

Далее – подсоединение котла к дымоходу и к подаче газа.
Несколько моментов, на которые нужно обратить внимание при установке:

  • в отсек вентилятора (если есть) не должен попасть мусор;
  • труба дымохода не должна соприкасаться со стеной (отступ – два сантиметра), высота – не меньше двух метров от пола;
  • горизонтальный участок дымохода монтируют с небольшим уклоном для свободного стока конденсата, под соединение помещают конденсатосборник;
  • для энергозависимой автоматики нужно выделить собственную линию электропроводки.

Видео об установке газового котла.
