Группа безопасности для отопления: подробная инструкция по выбору, монтажу и подключению к котлу и системе, сбору своими руками, принцип работы и цены

Что входит в группу безопасности системы отопления

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Каждая замкнутая отопительная система должна быть укомплектована группой безопасности, — приборами, обеспечивающими безопасность сосудов, работающих под давлением. Это:

  • манометр;
  • предохранительный клапан;
  • автоматический воздухоотводчик.

Рассмотрим по порядку каждый их них, и как они должны правильно применяться и устанавливаться.

Автоматический воздухоотводчик

Устройство удаляет скапливающийся воздух. Устанавливается только в вертикальном положении, в верхней точке труб, — действует на основе того, что легких воздух стремится выйти вверх.

Игольчатым клапаном управляет поплавок в корпусе. Как только жидкость вытесняется парами, воздухом, ее уровень в корпусе прибора понижается, поплавок опускается, клапан открывается и воздух выходит наружу.Также устройство может подтекать со временем, что устраняется чисткой игольчатого клапана.

Сбрасыватель воздуха

Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:

  • уплотнения плохого качества либо выход из строя старых;
  • изначальное наполнение магистрали отопления водой с воздушными пузырями;
  • неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
  • подпитка водой;
  • засор или налет на трубах.

Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.

Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.

Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».

Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.

Автоматический вентиль будет наиболее практичным вариантом

Манометр

Манометр в домашних системах отопления применяется с диапазоном показаний до 4 атм. Ведь рабочее давление отопления частного дома – 1,5 – 2,0 атм. Повышение до 3 атм считается уже аварийным.

Требование к манометру – от известного производителя, хорошо читаемые показания. Иногда на приборе выводится и температурные показания, что полезно и удобно.

Установка должна быть такой, чтобы прибор был всегда на виду, бросался бы в глаза при входе в помещение. Не допускается закрывать, загромождать вид.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Предохранительный клапан

Назначение – не допустить опасного повышения давления, сбросить часть теплоносителя с замкнутого пространства. Для домашней сети обычно применяются устройства, настроенные на 3 атм, что подбирается в магазине.

На этом клапане всегда имеется ручка (рычажок), для его открытия. С помощью него можно спустить часть теплоносителя с системы. Бывает, что это устройство подтекает, тогда достаточно открыть-закыть рычагом несколько раз, что может удалить мусор струей.

Клапан не предназначен для постоянного срабатывания, при частом открытии засоряется отложениями, течет, выходит со строя.

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.
  • Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
  • Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
  • Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

  • Радиаторы отопления
  • Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Где устанавливать группу безопасности?

По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.

К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.

А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.

Только группа безопасности котла может предотвратить вскипание и взрыв в твердотопливном котле, из-за чего она является одним из обязательных узлов для теплогенераторов такого типа.

Монтаж группы безопасности не является особо сложной задачей. Справится с подобной задачей способен любой при наличии под рукой стандартного слесарного набора инструментов. Установка бывает двух видов:

  • монтаж на «родной» штуцер, который выходит из котла;
  • врезка в подающий трубопровод при выходе из теплогенератора.

Группа безопасности должна быть смонтирована в вертикальном положении в любой точке отопительной системы находящейся выше котла, но желательно там, где температура максимально низкая.

В том случае если модель котла настенная, тогда производители уже обо всем позаботились, в таких моделях блок безопасности установлен внутри, либо на задней стенке. А для напольной модели группу безопасности потребуется приобрести отдельно и самостоятельно врезать в систему на подающей трубе на расстоянии 1-1.5 м от котла.

Манометр необходимо расположить таким образом, чтобы, не напрягаясь можно было увидеть его показания при обычном посещении котельной. Теплоноситель, который вытекает через предохранительный клапан, также должен быть легко заменен, так как об этом обязательно нужно знать.

Диаметр сливного шланга должен соответствовать диаметру выходного отверстия предохранительного клапана и его прокладка должна быть произведена таким образом, чтобы не было препятствий при сбросе пара или жидкости, а кроме того чтобы людей не подвергать опасности.

Для того чтобы уплотнить резьбовые соединения рекомендуется использовать ленту ФУМ, лен со специальными пастами, полиамидную нить с силиконом либо какие-то другие уплотнительные материалы, которые помогают обеспечить достаточную герметичность соединений во время максимальной рабочей температуре и давлении теплоносителя. После того как осуществлена установка группы безопасности, ее необходимо испытать на герметичность.

Группа безопасности расширительного бака Valtec VT.495.0 (3/4″, до 50 л, 10 бар, до 44 кВт)

Группа безопасности расширительного бака Valtec VT.495 представляет собой смонтированные на полой консоли из оцинкованной стали предохранительный клапан с фиксированной настойкой, автоматический воздухоотводчик и манометр. Консоль оборудована резьбовыми патрубками – присоединительным (3/4” с наружной резьбой) и для мембранного бака (3/4” с внутренней резьбой), а также фланцем настенного крепления. Габариты группы безопасности позволяют подвешивать непосредственно к ней расширительный бак объемом до 50 л включительно. Расширительные баки большего объема должны подключаться к корпусу через импульсный трубопровод. Оборудование рассчитано на применение в системах тепловой мощности до 44 кВт (увеличивается заменой предохранительного клапана); номинальное давлением – 10 бар; максимальная температура рабочей среды (вода, пар, незамерзающий теплоноситель с концентрацией гликоля не выше 50%) – 120°C.

Функции группы безопасности VT.495

  • защита системы отопления и горячего водоснабжения от превышения давления,
  • защита от завоздушивания,
  • индикация текущего значения давления
  • крепление мембранного бака.

Комплектация

  • корпус стальной
  • воздухоотводчик поплавковый 1/2″
  • предохранительный клапан 1/2″
  • манометр радиальный
  • упаковка
  • паспорт с гарантийным талоном

Указания по монтажу

  • Консольная группа безопасности Valtec должна крепиться к стене двумя шурупами диаметром 5 мм и длиной не менее 60 мм.
  • Сервисные приборы (воздухоотводчик, манометр, предохранительный клапан) должны находиться в строго вертикальном положении.
  • Расширительный бак рекомендуется подключать к корпусу группы безопасности через сгон-отсекатель VT.538 (не входит в комплект поставки), упрощающий его обслуживание и эксплуатацию.
  • К корпусу группы безопасности может навешиваться расширительный бак объемом до 50 л включительно. Расширительные баки большего объема должны подключаться к корпусу через импульсный трубопровод.
  • К корпусу группы безопасности могут подсоединяться любая другая арматура, вместо комплектно поставляемой.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
  4. Информация о новинке (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVT.495.0
АртикулVT.495.0.0
Типгруппа безопасности расширительного бака
Назначениедля автономных систем водяного отопления для горячего водоснабжения
Рабочее давление10 бар
Пробное давление15 бар
Максимальная температура рабочей среды120°C
Рабочая средавода, пар, растворы гликолей
Материал корпусаоцинкованная сталь Ст.3
Размер присоединения к сети3/4″ нар.
Размер присоединения для воздухоотводчика1/2″ вн.
Размер присоединения для предохранительного клапана1/2″ вн.
Размер присоединения для манометра1/4″ вн.
Размер присоединения для расширительного бака3/4″ вн.
Максимальная мощность обслуживаемого теплогенератора44 кВт
Класс точности манометра2
Цена деления шкалы манометра0,5 бар
Минимальное давление рабочей среды0,05 бар
Максимальная производительность воздухоотводчика13 л/мин
Номинальная производительность предохранительного клапана0,07 л/сек
Средний полный срок службы15 лет
Официальная гарантия производителя10 лет
Страна-родина брендаИталия

Функции расширительного бака

С какой целью монтируется расширительный бачок? Система отопления заполнена фиксированным количеством жидкости (воды или антифриза), которая склонна к тепловому расширению. Это означает, что повышение температуры теплоносителя неизбежно ведет к повышению давления в системе. Так как трубы, радиаторы и прочие элементы инженерной конструкции неэластичны, повышенное давление приведет к разгерметизации системы – в самом слабом месте произойдет прорыв.

Вода отличается низкими показателями сжимаемости, поэтому в систему встраивают специальное устройство – мембранный или открытый бак. Его функция заключается в том, что при повышении давления сжиматься будет воздух. Это дает возможность обеспечить защиту от гидроудара. Установленный расширительный бак предохраняет систему от чрезмерного повышения давления.

Для системы отопления закрытого типа предназначены мембранные баки – они представляют собой емкость с эластичной водонепроницаемой мембраной внутри, которая разделяет внутренний объем на две части. Мембрана нужна, чтобы воздух не контактировал с теплоносителем. В противном случае не избежать завоздушивании сети и повышения риска коррозии стальных элементов системы.

В системе открытого типа бак сообщается с атмосферой, благодаря чему стравливается воздух из труб. По этой причине место установки открытого бака жестко регламентировано – он должен располагаться в самой высокой точке системы.

Виды групп

Рассмотрим основные характеристики групп безопасности на примере следующих образцов.

Valtec VT 460

Данной группой безопасности оснащают автономные бойлеры, отопительные котлы, а также ГВС. Нашли широкое применение в тепловых установках с мощностью до 45 кВт, рабочим давлением до 10 бар и температурой теплоносителя до 120 градусов Цельсия. В качестве теплоносителя допускается вода, пар, незамерзающая жидкость с максимальным содержанием гликолей до 50 процентов. В состав группы входят латунный никелированный коллектор, воздухоотводчик, манометр и предохранительный клапан. Данный агрегат устанавливается на выходе теплового генератора.

Watts KSG

Группы безопасности таких моделей устанавливается на котлах различных мощностей – до 50, 100 и 200 кВт. Состав оборудования такой же, как в предыдущей модели – предохранитель, манометр, воздуховод и коллектор. Причем коллектор выполнен из стали с гальваническим покрытием. Клапан предохранителя срабатывает при давлении 3 бара, максимальная работа теплоносителя не более 100 градусов.

Uni fit

Группа безопасности Итальянского происхождения применяется в закрытых отопительных системах и бойлерах номинальной мощности до 50 кВт. Компоновка прибора неизменна, и состоит из воздухоотвода, предохранителя, кронштейна и манометра. Рассчитан для работы с температурой теплоносителя до 80 градусов, порог предохранителя 3 бара. Установка прибора должна быть произведена на подающем трубопроводе возле отопительного котла. Работает с водой или незамерзающей жидкостью в системе. Данный прибор изготовлен из высокопрочной стали.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

  • Диаметр для труб подключения (1’, ¾’, ½’).
  • Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

  • допустимый диапазон измерения (верхний и нижний предел);
  • точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон  манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее  и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен  ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Конструктивные элементы прибора

Обычно все приборы группы безопасности котла отопления приобретаются в комплекте. Поэтому производитель позаботился, чтобы настройка каждого прибора была произведена на оптимальный режим эксплуатации.

Предохраняющий клапан

При нормальной работе отопительной системы расширительный бак, установленный выше всех трубопроводов и нагревательных приборов, компенсирует расширение теплоносителя. В зависимости от заданного режима работы устанавливается определенная температура на выходе из теплогенератора. Количество жидкости в расширительном баке меняется.

Обычно работоспособность этого узла не вызывает нареканий. При длительной эксплуатации иногда возникает забивание трубы накипью, проходное сечение постепенно уменьшается, а потом исчезает полностью. Пользователи редко замечают эту неисправность, так как зрительно определить ее невозможно. Возникший дефект скрыт внутри трубы, выходящей к расширительному баку. При повышении давления и отсутствии группы безопасности котла отопления произойдет разрушение одного или нескольких элементов отопительной системы.

Предохранительный клапан для системы отопления в разрезе

Если произведена установка группы безопасности, то предохраняющий клапан сбросит излишки теплоносителя. Котел и трубопроводы останутся целыми. Пользователь увидит наличие сброса воды. Сервисные службы или пользователь самостоятельно определят неисправность и устранят причину.

Перед каждым отопительным сезоном нужна проверка работоспособности предохранительного клапана. Она займет немного времени.

  1. На верхней части имеется рукоятка, ее нужно повернуть по направлению стрелки.
  2. Потечет вода.
  3. Повернуть в обратную сторону.
  4. Вода должна прекратить течь — предохранительный клапан исправен.
  5. Другой вариант: вода продолжает течь.
  6. В этом случае нужно повторить открывание-закрывание несколько раз подряд.
  7. Практика показывает, что этих действий достаточно, чтобы немного притереть клапан в гнезде.
  8. Течь прекращается.
  9. Если вода продолжает стекать, то нужно срочно заменить предохранительный клапан.

В частных домах используются предохранительные клапаны, рассчитанные на давление до 3 бар.

Манометр

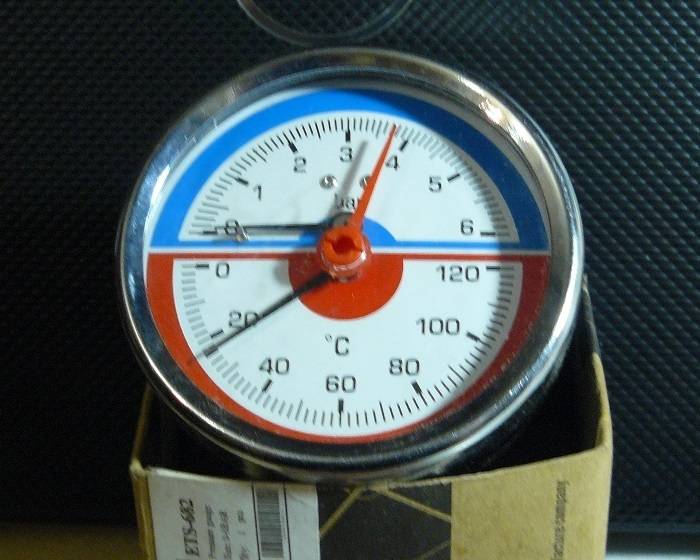

Манометр контролирует работу отопительной системы. На манометре присутствуют две стрелки:

  • стрелка черного цвета показывает фактическое давление – это рабочая стрелка;
  • красная устанавливается при настройке системы перед запуском отопительного котла, она служит ориентиром в работе.

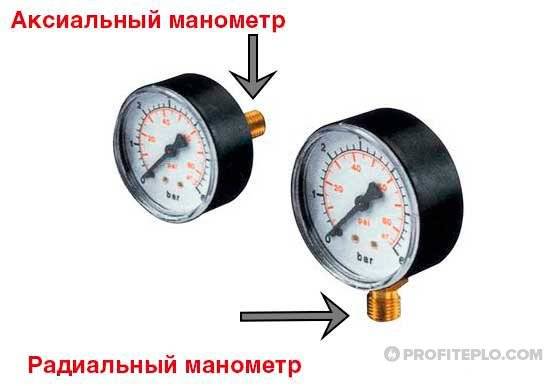

Аксиальный и радиальный манометры

В индивидуальных домах рабочее давление находится на уровне 2-3 бар. Но сам манометр должен быть рассчитан на давление не менее 4 бар.

Автоматический воздухоотводчик

Автоматический воздухоотводчик желательно устанавливать выше всей отопительной системы, так как воздух тоже располагается вверху. Некоторые пользователи полагают, что достаточно установить на нагревательных приборах кран Маевского, а потом при наполнении трубопроводов и систем нагрева выпустить имеющийся воздух наружу. Так можно удалить большую часть имеющегося воздуха. Практика показала, что в процессе работы остатки воздуха циркулируют по трубам и батареям, снижая эффективность работы.

Автоматический угловой воздухоотводчик

Автоматический воздухоотводчик будет удалять воздушные и паровые пузырьки в автоматическом режиме. Часто при осеннем запуске котла многие наблюдают работу этого прибора. Она характеризуется небольшим шипением, раздающихся со стороны группы безопасности для отопления.

Установка системы отопления своими руками

Монтаж котла. В общем-то, монтаж ТТ котла в доме не считается какой-то суперсложной работой. Нужно всего-навсего установить отопительный котел по уровню, делается это путем регулировки ножек котла.

Вентиляция и дымоход

Любая СО нуждается в воздухе, который, собственно, и поддерживает нормальное горение топлива в камере. Поэтому нужно в котельном помещении оборудовать хорошую вентиляцию, а также установить дымоход, чтобы выводить из топки газы и дым, которые остаются после горения дров.

  • Прежде чем сделать хорошую вентиляцию, нужно внимательно ознакомиться со СНИП. Если помещение большое, то можно обойтись и пассивной вентиляцией, а если небольшое, то нужно будет устанавливать вентиляцию с кулерами, которые будут нагонять воздушные массы.
  • Перед непосредственной покупкой и установкой дымохода, нужно зайти на сайт с онлайн-калькулятором для размеров дымохода. Ведь диаметр и высоту трубы следует выбирать в зависимости от расположения котла, его мощности, а также возможности вывода через потолок или стену.

Наибольшее внимание стоит уделить вопросу пожаробезопасности, проход через стену или потолок делается с применением пожаростойких материалов

Здесь также важно руководствоваться СНИП

Подключение ТТ котла

Для грамотной работы твердотопливного котла важно предусмотреть правильную подачу теплоносителя в котел. Ведь на холодную он не должен начинать работать, так как этом случае на стенках дымохода скапливается конденсат, на который отлично оседает сажа

Чтобы подобного не случалась, необходимо предусмотреть обвязку с байпасом и 3-ходовым клапаном.

  • Его устанавливаются на температуру примерно в 55 градусов по Цельсию, в этом случае вода будет циркулировать по наименьшему контуру до тех пор, пока его температура не достигнет нужного уровня, затем клапан будет приоткрывать и понемногу добавлять теплоноситель из основного контура.
  • Котел подключается к готовому контуру из полипропиленовых труб с радиаторами, в верхней точке ставится расширительный бачок, а в нижней циркуляционный насос (если у вас не естественная циркуляция).
