Установка газовой колонки алгоритм монтажа в соответствии с действующими нормами и правилами

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображений
Фото из
Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя

Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается

Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м²

Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования

Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры

Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения

В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры

Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

Проточный газовый водонагреватель

Производительный малогабаритный прибор

Эксплуатация колонки в частных домах

Преимущества газовой колонки

Компактные размеры проточного оборудования

Особенности размещения нагревателя

Два газовых водонагревателя в одном помещении

Монтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора. Порядок действий выглядит следующим образом:

1. Написать заявление в газораспределительную фирму.
2. Получить план из БТИ или Росреестра.
3. Предоставить выписку из Росреестра, подтверждающую право собственности.
4. Обратиться в профильную организацию для составления проекта.
5. Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

Монтаж оборудования

Последовательность действий при установке колонки обычно выглядит следующим образом:

На стену наносится разметка: по ней будут выполняться отверстия. Колонка должна располагаться на достаточном удалении от плиты и на такой высоте, чтобы обзорное окно находилось как раз на уровне глаз пользователя. Длина отходящего от колонки вертикального участка дымовой трубы должна быть 500 мм или более при высоте потолка от 2 метров, и не менее 250 мм – если расстояние от потолка до пола равно или превышает 2,7 метра. Также следует учитывать требования норм, о которых говорилось выше.
Высверлив отверстия, в них закладывают гильзы дюбелей, а затем прикручивают монтажные крючки, на которые и навешивается колонка.
В трубопровод холодной воды врезается тройник с шаровым краном и фильтром, который соединяется трубой или шлангом с входным штуцером водяного контура колонки. При коллекторной схеме труба прокладывается от патрубка коллектора, на нем же устанавливаются шаровой кран и фильтр

Учтите, что входной и выходной штуцеры неравнозначны – важно выявить именно входной. Если для подключения применяется стальная труба, резьбовые соединения необходимо уплотнять паклей, льном, ФУМ-лентой или нитью «Тангит Унилок». В случае использования шланга (гибкая подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже оснащен прокладкой.
Аналогичным образом к выходному штуцеру подключается труба для раздачи горячей воды.
Далее следует плавно открыть корневой вентиль на трубопроводе холодной воды

При этом нужно следить, не появится ли течь в местах соединений. Если появилась – нужно дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
Газовый штуцер колонки и кран на линии подачи газа соединяются шлангом, который должен быть обжат хомутами. Герметичность соединений проверяется с помощью мыльной пены – при наличии утечек она начинает пузыриться

В случае использования шланга (гибкая подводка) в применении уплотнителя нет необходимости – наконечник этого элемента уже оснащен прокладкой.
Аналогичным образом к выходному штуцеру подключается труба для раздачи горячей воды.
Далее следует плавно открыть корневой вентиль на трубопроводе холодной воды. При этом нужно следить, не появится ли течь в местах соединений. Если появилась – нужно дожать гайки (дли гибкой подводки) либо добавить уплотнитель.
Газовый штуцер колонки и кран на линии подачи газа соединяются шлангом, который должен быть обжат хомутами. Герметичность соединений проверяется с помощью мыльной пены – при наличии утечек она начинает пузыриться.

Остается закрепить на дымоотводящем патрубке трубу и смонтировать согласно инструкции датчик тяги. Второй конец трубы заводится в канал дымохода посредством специального переходника. Теперь можно осуществлять пробный запуск.

Подготовка расходных материалов

Монтаж колонки обойдется несколько дешевле, если кое-что прикупить заранее. Вот чем нужно будет обзавестись до прихода мастеров:

1. Отрезком стальной трубы с толщиной стенки хотя бы в 1 мм, посредством которого колонка будет подключена к дымоходу. Диаметр должен быть указан в поставляемом с прибором руководстве по эксплуатации. У некоторых моделей такая деталь имеется в комплекте.
2. Кольцом-розеткой, которое позволит оформить входное отверстие дымохода.

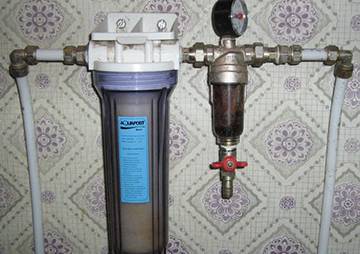

3. Фильтром для воды. Если ее качество является удовлетворительным, сойдет обычный бытовой фильтр грубой очистки, в обиходе называемый грязевиком или косым фильтром. Если вода содержит большое количество солей жесткости, понадобится фильтр с эффектом умягчения. Без него колонку очень часто придется чистить от накипи.
4. Монтажным комплектом, состоящим из необходимых фитингов, трубопроводных деталей (уголки, тройники, переходники, муфты), уплотнительного материала и арматуры.
5. Газовым шлангом.
6. Сверлами для работ по бетону и дюбелями.

Также перед приходом монтажников не будет лишним проверить комплектность водонагревателя, если вы забыли сделать это в магазине.

Перед тем как приглашать мастеров, убедитесь в герметичности корневых вентилей на линиях водоснабжения. Иногда они преподносят неприятный сюрприз, из-за которого процесс установки не только затягивается, но и обходится несколько дороже.

Указания по монтажу и обвязке

Обвязка газовой колонки

Перед монтажом водонагреватель прикладывают к стенке и производят разметку контура. Сверив расстояния, высверливают дырочки. В зависимости от модели, крепеж может осуществляться крючками или кронштейнами. Укрепив на них корпус, переходят к монтажу трубы для дыма. При этом нужно тщательно соблюдать нормы пожарной безопасности. Вход кругового канала в шахту из кирпича делают посредством переходника. Стыковые места должны быть уплотнены шнурком из асбеста.

К штуцерным компонентам прикручивают американки и краны. Необходимо следить за тем, чтобы не перепутать патрубки для воды и газа. Затем производят подсоединение водопроводов. Качество стыковых соединений тестируется открытием вентиля. При отсутствии протечек подсоединяется трубка для газа (перед этим прослойку уплотнения нужно промазать солидолом). Теперь можно открыть кран отсечки и намылить соединения: при наличии утечки соответствующий участок покроется пузырьками.

Монтаж водонагревателя

Независимо от того, осуществляете вы установку нового оборудования или замену старого, дальнейшее описание технологии изложено, с учетом уже выполненной установки дымохода газовой колонки либо приобретенного турбированного закрытого аппарата и подготовленной разводки газопровода.

Последовательность действий

1. Отметьте на стене предполагаемые места креплений.
2. Сделайте отверстия дрелью.
3. Установите дюбеля.
4. Повесьте колонку.
5. Установите фильтры — солевой, а затем магнитный.
6. Установите краны Маевского.
7. Выполните разводку водопровода, если ранее это не было выполнено.
8. Разрежьте трубу.
9. Вставьте соответствующий фитинг или тройник.
10. Установите краны.
11. Запаяйте стыки.
12. Проложите разводку по направлению к колонке.
13. Закрепите клипсами.
14. Соедините аппарат с холодным и горячим трубопроводом, используя шланги или трубы ПВХ и паклю.
15. Закрепите места стыков фитингами.
16. Проверьте герметичность соединения, открыв воду ненадолго.
17. Если обнаружили подтекание — исправьте, перепаковав уплотнитель и подкрутив фиксирующую гайку.
18. Проверьте тягу дымохода, стандартный показатель — 1,96-29,40 Па (варьируется в соответствии с типом помещения).
19. Установите гофру: один конец закрепите на соответствующем выходе колонки, второй присоедините к розетке дымохода.
20. Установите газовую трубу, соединив с краном.
21. Закрепите ее клипсами к стене, выполнив предварительно отверстия с помощью дрели.
22. Установите газовый шланг, соединив один конец с трубой, второй — с соответствующим разъемом на агрегате.
23. Выполните обжим стыков.
24. Приготовьте мыльный раствор.
25. Намажьте места соединения.
26. Откройте кран газа.
27. Проверьте герметичность соединения: если оно недостаточно надежное — появятся мыльные пузыри.
28. При обнаружении недостаточно плотного соединения — исправьте, дожав гайку.
29. Снова проверьте герметичность стыка с помощью мыльного раствора.
30. Отрегулируйте температуру подачи воды в соответствии с указаниями инструкции к оборудованию.

Как устанавливать технику

Необходимо соблюдать требования и учитывать нормативы размещения:

• Площадь кухни должна быть от 7,5 кв. м.
• Потолки высотой не менее 2 м.
• Диаметр отверстия дымохода от 120 мм.
• Крепление проводится на стену из кирпича или бетона (негорючих материалов). Для дополнительной защиты устанавливаются оцинкованные листы (толщиной 1 мм) и теплоизоляция.
• В первую очередь монтируется запорный газовый вентиль. Его окрашивают в желтый цвет и оставляют в свободном доступе.
• Минимальное давление в системе от 0,1 атм.
• Расстояние от плиты составляет не менее 10 см.
• Допускается подключение трубы отвода только к дымоходу или специальному каналу в стене. Запрещена подводка к вентиляции.
• Расстояние от пола — от 1 метра.
• В комнате должна быть естественная вентиляция (окно, форточка).

Что нужно для работы:

• Если не идет в комплекте, тогда покупается оцинкованная труба (от 1 метра) для отвода продуктов сгорания.
• Очистной фильтр для «смягчения» воды и снижения количества примесей.
• Газовый шланг.
• Фитинги.
• Дюбели.
• Дрель.
• Рожковые ключи.
• Герметик.
• Фум-лента.

Как самому организовать процесс:

• Замерьте расстояние между крепежными элементами колонки. Выполните разметку для сверления на стене.
• Дрелью или перфоратором проделайте отверстия и установите дюбели или крючки, обычно они поставляются в комплекте.
• Установите корпус на крепления.

Подсоедините к трубам водные шланги, другие концы подведите к штуцерам колонки. Можно использовать гибкие или ПВХ-шланги размером не более 2,5 метра.

• Теперь проверьте прочность соединений. Для этого включите воду и посмотрите, нет ли протечки.
• Установите дымоходную трубу. Один конец насадите на патрубок корпуса, другой подведите к отверстию дымохода. Следите, чтобы не было щелей. Они изолируются герметиком.

• При использовании коаксиальной трубы ее выводят в отверстие в стене.
• В последнюю очередь проводится подключение к газовой магистрали. Эту работу лучше оставить специалистам.

По окончании работ проводится проверка техники:

• Откройте вентиль подачи топлива.
• Смажьте соединения мыльным раствором, чтобы исключить утечку.
• Подкрутите фиксаторы, установите хомуты, если нужно.

Организация дымохода

Вентиляция обязательно должна быть рабочей, хорошо, если есть вытяжка. Так, при утечке в ночное время исправная вентиляция может спасти жизни жителей квартиры.

При обустройстве дымохода учитывайте, что длина трубы не должна превышать 3 метра. Разрешается не более 3 изгибов. При использовании гофры нужно исключить ее провисание, которое может помешать отводу дыма. Все соединения проверяются на герметичность.

Распространенные ошибки при установке

Самовольное размещение колонок — не редкость для нашей страны. Поэтому специалисты обозначили несколько основных проблем:

• Размещение прибора в ванной. В комнате нет окон и нормальной вентиляции, что говорить о дымоходе.
• Желание спрятать изделие в шкаф приводит к нарушению функционирования, тем более если устройству требуется забирать воздух из помещения.
• Неверное подключение. Некоторые пользователи путают газовые трубы с водными. Это приводит к попаданию воды в магистраль, что не только выводит из строя технику, но и приносит неудобства соседям.

Рекомендуем придерживаться заданных нормативов. Речь идет не только о правильном подключении и долговечности техники, но и о здоровье — вашем и окружающих людей. Видео поможет разобраться в особенностях работ:

Установка нового аппарата

Если монтаж водонагревателя в помещении производится впервые, то, чтобы правильно установить его, лучше всю работу доверить работникам соответствующей службы. В случае замены ранее установленного аппарата, допускается установка газовой колонки своими руками. Но все же без привлечения газовщиков при подключении газовой колонки в квартире или в частном строении не обойтись, поскольку аппарат должен быть зарегистрирован.

Оптимальным вариантом можно считать монтаж всего оборудования на стену согласно проекту и подсоединение только водопроводного шланга к патрубку агрегата. Подключить газовую колонку своими руками к газовому шлангу и произвести другие работы, связанные с горючей смесью, вы не имеете права.

Порядок проведения монтажа устройства не отличается оригинальностью. В месте на стене, где будет располагаться аппарат, необходимо сделать разметку под крепеж. Для этого необходимо произвести расчет высоты креплений так, чтобы выходящая из агрегата труба дымохода по вертикали имела размер не менее 30 см. А трубу к дымоходу можно было провести под определенным углом, значение которого можно определить, воспользовавшись схемой, предоставленной ниже.

По этой схеме производится установка газовой колонки Bosch, но она актуальна и для колонок других производителей.

После определения высоты монтажа, сделайте следующее:

• измерив расстояния между креплениями на колонке, перенесите полученные значения на стену, воспользовавшись строительным уровнем и рулеткой;
• с помощью перфоратора проделайте отверстия в стене под дюбели или кронштейны-крючки;
• после вкручивания крючков, подвесьте на них агрегат;
• теперь устанавливаем водопроводные шланги, прикрутив их к входному патрубку водогрейки, а также — к сливному;
• для проверки герметичности подсоединения шлангов к патрубкам, необходимо открыть подачу холодной воды и кран горячей воды в месте потребления;
• после этого на установленном агрегате можно закрепить трубу дымохода, пользуясь схемой, показанной выше, предназначенной для колонки Бош, для удобства допускается использование гофры (для этого в дымоходе должен быть установлен фланец соответствующего трубе диаметра);
• для подсоединения газовой трубы необходимо вызвать специалиста, который сделает это правильно и выдаст документ о регистрации аппарата.

На этом процедура подключения газовой колонки может считаться законченной.

Какие требования применяют для установки колонки.

Справка! Самостоятельно можно установить колонку, подвести к водопроводу, но нельзя без специалистов осуществлять подвод к газовой трубе. Специалист должен проверить правильность установки после процедуры согласования документов.

При установке в доме колонки впервые понадобится добиться разрешения у газовых служб по месту жительства, далее оборудовать дымоходную систему по нормам СНиП.

Нюансы, требующие учета во время подключения прибора:

1.изначально согласование проходит в абонентском отделе газовой компании, которая обслуживает дом. Самовольно выполнять работы запрещено, преследуются законом. Газовые службы, осуществляющие проверку оборудования, сразу увидят нарушения.

2.Первым делом необходимо осуществить подачу заявления газовщикам с копиями документов: паспорта, права собственности на квартиру, если частный дом, то техпаспорт с планировкой.

3.Далее разрабатывают проект для подсоединения к магистрали с особенностями установки прибора. Данную процедуру можно выполнить в техническом отделе, либо частной фирме. Необходимо предъявить паспорт на колонку, условия для подключения.

4.Разработав схему, можно монтировать колонку.

5.При необходимости замены также обращаются в газовую компанию. Параметры нового прибора, название занесут в старый проект.

Внимание! Если в квартире имеется хоть какие-то газовые приборы, к примеру, плита, значит, должна быть схема установки. При обращении к газовым специалистам надо предъявить эту схему, выйдет гораздо дешевле, чем создавать новые чертежи

Чтобы сэкономить время, следует после согласования с инженером, создающим проект, начать размещать колонку, проводить соединение с водопроводной трубой.

Порядок проведения работ

На стене отмечают место установки колонки, затем просверливают отверстия, фиксируют аппарат метизами, которые выбирают в зависимости от материала стены.

Дальнейший порядок:

• проверка тяги перед монтажом дымохода;
• подводка к водонагревателю газовой трубы или армированного шланга;
• подсоединение водопроводной ХВС трубы;
• подключение ГВС магистрали для разбора.

После этого устанавливают дымоходный коллектор, проводят тест на работоспособность системы. На деревянные стены монтируют агрегат с дополнительной защитой поверхности.

Демонтаж старой колонки

Нужно проверить исправность всех шлангов и фитингов

Закрывают вентиль на входе, откручивают соединение газового шланга, затем перекрывают подачу холодной воды.

Дальнейшие действия:

• отключают трубу ГВС, отходящую от колонки;
• снимают патрубок соединения с дымоходом;
• агрегат снимают со стены.

Проверяют старые шланги, тройники, фитинги. Если они пришли в негодность, приобретают новые. Если на подачу холодной воды и раздачу горячей не были установлены краны, лучше их поставить при монтаже колонки.

Установка новой

Действия по демонтажу повторяют в обратном порядке. Регулируют давление воды в соответствии с мощностью агрегата.

Соблюдают правила:

• над колонкой не прокладывают электрические провода;
• длина трубы от патрубка до входа в дымоход — не больше трех метров;
• в отводящем коллекторе не должно быть больше двух поворотов, чтобы не уменьшать тягу.

Запорный кран, подключение газа выполняет газовщик. Проверяют утечки, открыв вентиль на входе

Соединения смазывают мыльным раствором, обращают внимание на пузыри

Подключение и настройка

Для подключения газа применяют гибкий резиновый шланг, один его конец крепят к колонке, второй соединяют с источником. Допускается резиновые трубы с текстильным армированием нитью, рукава с металлической оплеткой и металлопластиковым сердечником, сильфонные стальные шланги.

Настройку выполняют по индивидуальным показателям каждой модели. Автоматические сами подстраивают напор, а механические типы регулируются тумблером. Не рекомендуют ставить температуру нагрева свыше +55°С, чтобы не смешивать выходящую горячую воду с холодной (вредно для агрегата).

Система безопасности

Повышенная загазованность в помещении грозит отравлением или взрывом, поэтому устанавливают датчик газа. Прибор сигнализирует о превышении концентрации газовой смеси в атмосфере звуком и световым сигналом. Есть автоматические модели, которые одновременно передают сигнал об угрозе аварии на пульт диспетчера, отключают подачу газа в жилье.

Закон допускает спрятать газовую колонку на кухне под отделкой, но панель должна быть легко снимающейся. В частных домах обязательно в окне должна быть небольшая форточка, чтобы проветривать помещение в зимний период. Полностью глухие проемы в кухне запрещаются.

Совет от профессионала: монтаж колонки

Монтаж колонки важно осуществлять с соблюдением многих тонкостей. Особенно это важно в том случае, когда хозяин решил осуществить подобную работу самостоятельно

Советы профессионалов помогут избежать грубых ошибок. Даже незначительные нарушения приведут к тому, что будет отказано в запуске оборудования, который осуществляется только в присутствии представителей газовой конторы.

1. Часто владельцы хотят скрыть колонку в специальном шкафу. Это не запрещено, если он не имеет дна, а боковые стенки оборудованы вентиляционными отверстиями.
2. Выбирая дымоходную трубу для колонки, лучше делать это в пользу гофры, которая изготовлена из нескольких слоев алюминия. Она легко монтируется, долго служит, редко прогорает. Специальные внутренние вставки исключают провисания. Выбирать необходимо только модели для дымоходов.
3. Если осуществляется замена старой колонки, то новую модель лучше монтировать на прежнее место. В этом нет необходимости, тем более, что на разрешение на запуск и использование уже имеется.
4. За самовольную установку, врезку в систему газового снабжения, грозит серьезными административными наказаниями. Чаще всего это штрафы и запрет на использование. Получить разрешение будет достаточно сложно.

Часто владельцы частных домов жалуются, что в зимнее время года замерзает колонка. Здесь причина кроется в нарушениях, которые были допущены при монтаже или в дымоходе отсутствует тяга. Это ситуация опасна для жизни всех, кто живет в доме. Угарный газ быстро распространяется по всему помещению и последствия могут быть печальными.

Иногда такая ситуация может складываться из-за того, что в колонке прогорает нагревательный элемент (змеевик). Собирается конденсат, который быстро замерзает из-за проникновения холодного воздуха.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде  на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

• Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
• Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Соблюдение технических условий установки газового оборудования

Кроме соблюдения порядка согласования и оформления технической документации, требуется соблюдать технические условия установки газового оборудования. Они осуществляются в соответствии с:

• СНиП 2.04.08-87 «Газоснабжение»;
• ДБН В.2.5-20-2001. (Приложение Ж) – при устройстве дымоходов;
• СП 41-108-2004 – касаются правил пожарной безопасности материалов, ограждающих газовую колонку.

Обязанности по соблюдению изложенных в СНиП и ТУ требований лежит на работниках газовой службы, производящих монтаж оборудования но и владелец жилого помещения должен контролировать ход выполнения работ. Поэтому, перед началом работ ему полезно ознакомиться с содержанием указанных документов.

Если в процессе выполнения работ будут допущены отступления от правил, об этом обязательно следует указать в акте выполненных работ и уведомить руководителя газовой службы, чтобы была оценена допустимость отступления от указанных норм или несоблюдения технологии (последовательности) выполнения работ.

Акцентировать на этом особое внимание следует в связи с высокой опасностью эксплуатации газового оборудования, которое может повлечь материальный ущерб или нести угрозу жизни и здоровью потребителя

Источники

• https://oboiman.ru/teplo/ustanovka-gazovoj-kolonki-v-kvartire-castnom-dome-trebovania.html
• https://aquacomm.ru/kotlyi-otopleniya/gazovyie/ustanovka-gazovoj-kolonki.html
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustanovka-gazovye-kolonki-i-kotly/kak-ustanovit-gazovuyu-kolonku-v-kvartire-pravila-trebovaniya-snip-dokumenty/
• https://eco-kotly.ru/ustanovka-gazovoj-kolonki-v-kvartire-castnom-dome-trebovania/
• https://enerob.ru/kanalizatsiya/ustanovka-gazovoj-kolonki-v-kvartire-svoimi-rukami-128681-normy-i-trebovaniya.html

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Что нужно иметь при себе

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

• новая газовая колонка;
• трубы ПВХ для водопровода и металлопластиковые для газа;
• фитинги;
• краны – газовый и водопроводный (лучше использовать шаровые);
• фильтры солевой и магнитный;
• гофра или оцинкованная труба (если идет в комплекте с колонкой);
• кран Маевского;
• кольцо, чтобы сделать вход в дымоход;
• газовый шланг (его длина зависит от расстояния между трубой и колонкой);
• шланги для воды (длину также подбирайте в зависимости от расстояния);
• дюбели и саморезы;
• газовый ключ;
• труборез;
• набор гаечных ключей;
• дрель;
• уровень;
• герметик, ФУМ-лента и пакля;
• паяльная станция для труб.

В случае частного дома вам еще может потребоваться металлическая (асбестовая) труба для отвода дыма. Ее диаметр не должен быть меньше 120 мм, а высота два или более метра.

Убираем старое

Это старая газовая колонка, использование которой не безопасно. Лучше всего заменить ее на современный аналог.

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

1. Перекройте все газовые вентили.
2. С помощью газового ключа открутите фиксирующую гайку на шланге.
3. После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
4. Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
5. Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
6. Демонтируйте водонагреватель, сняв его с креплений.

Непосредственно монтаж

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

1. Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
2. Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
3. Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
4. Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
5. После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.
