Установка печи в бане с выносной топкой — как сделать правильно своими руками

Фундамент

Гораздо легче сделать фундамент под печь на этапе строительства здания. Если же баня уже готова, то для него в деревянном полу проделывают подходящее по размеру отверстие. Без основания можно обойтись если только цокольное перекрытие у вас и так сделано из бетона.

Во всех случаях порядок работ выглядит одинаково:

В нужном месте выкапывается яма. Если отопительный прибор у вас металлический, то хватит и глубины в 0,4 метра. Для сложенной из кирпича конструкции норма – 80 см. Площадь фундамента делается на 10 сантиметров больше габаритов печи.

Далее:

• дно трамбуют;
• насыпают подушку из щебенки толщиной в 150 мм;
• монтируют опалубку;
• укладывают внутрь стальные арматурные прутья;
• заливают раствор.

Помните, нельзя фундамент печки соединять с основанием бани – это, скорее всего, приведет к нежелательным деформациям последнего.

Когда бетон полностью застынет, сверху на него укладывают лист огнеупорной минеральной прессованной ваты, а потом еще и стальную пластину, толщина которой составляет не менее 3-х миллиметров. Ее верхний край лучше установить вровень с имеющимся полом. Края этих

материалов должны выходить за пределы печи не меньше чем на 30 мм. Место стыка герметизируют.

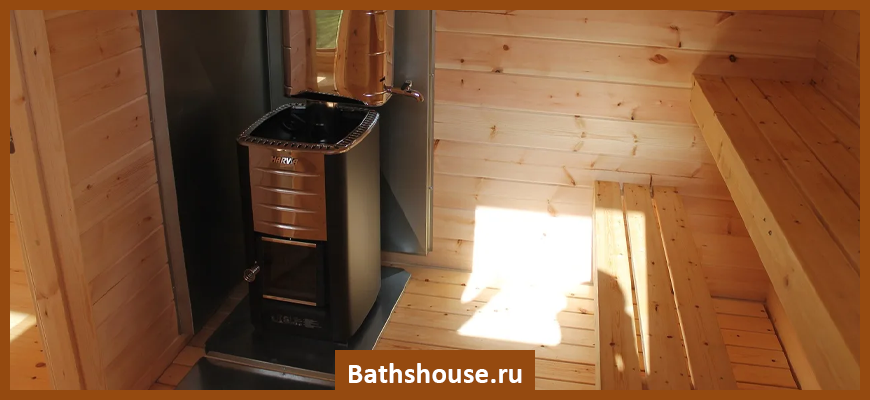

Саму по себе печь необходимо размещать в бане с соблюдением правильных расстояний. Так дверка топки располагается по отношению к противоположной стене на дистанции не менее полутора метров. Сам прибор устанавливают так, чтобы он не касался деревянной облицовки. Зазор до стен парилки составляет 0,5 метра.

Фасад, выходящий в предбанник, изготавливают из кирпича. Из этого же материала делают защитные стенки вокруг печи в парной – это не даст обжечься находящимся там людям.

Чтобы вывести топку, необходимо правильно вырезать в простенке отверстие. Оно делается по размеру большим (примерно на 20 или 30 сантиметров).

Поставьте прибор на предназначенное для него место, дабы убедиться, что отверстие для дымохода и топки прорезаны правильно. Если возникнет необходимость, откорректируйте их.

Установка печи в баню с выносной топкой

Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.

На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:

• Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
• Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
• В коммерческих банях, где истопник не должен присутствовать при банных процедурах.

Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.

Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.

Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы — безопасные для здоровья человека и устойчивые к высоким температурам.

• Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
• Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
• От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
• От краев топочных дверец до дверей минимальное расстояние – 1,25 м.

Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.

Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.

Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Плюсы и минусы металлических печей для бани

Печи для бани из металла имеют массу преимуществ перед своими каменными «сёстрами»:

1. Быстро разогреваются — печке из металла потребуется гораздо меньше времени, чтобы как следует раскочегариться и прогреть воздух в парной до нужной температуры.
2. Прочность — конструкция и качественные характеристики агрегата позволяют печке выдерживать не только высочайшие температуры, но и дары, давление и прочие воздействия.
3. Простота чистки — очистить металлическую печь снаружи и изнутри не составит никакого труда.
4. Маленький вес — такая печь весит значительно меньше прочих аналогов.

Несмотря на массу достоинств, металлическая печь для бани имеет и свои недостатки:

1. Низкая теплоёмкость — печь нагревается быстро, но и остывает недолго.
2. Повышенная опасность получения травм — дотронувшись до разогретого агрегата высока вероятность получения не слабого ожога.
3. Высокое инфракрасное излучение.
4. Печка делает воздух в помещении бани очень сухим.
5. Металлические печи подвержены воздействию коррозии.
6. Такая печка уступает каменной по виду, поскольку выглядит не особо презентабельно.

Как залить фундамент под печь в бане?

Если вес печи превышает 700 кг, она несет серьезную нагрузку на конструкцию деревянного пола. Без фундамента со временем пол и печь деформируются. Поэтому при возведении фундамента для бани нужно залить его и под отопительный агрегат. Строительство бань, дачных и садовых домиков лучше доверить профессионалам.

Фундамент под печь в бане без фундамент пол в бане со временем деформируется

Бетонные основания должны находиться на одной глубине, ниже уровня промерзания почвы. Между ними обязательно предусматривают расстояние не менее 5 см. Это гарантирует целостность одного из них, в случае если второй начнет разрушаться под воздействием деформации почвы.

Технология создания основания под металлическую конструкцию:

1. Копается котлован глубиной 50 см. Его ширина и длина должна быть немного больше размеров основания металлической печи ( на10-15 см).
2. Дно отсыпается на 30 см от земли щебнем.
3. Приготавливается цементно-песчаный раствор 1:4.
4. Поверх щебня заливается смесь в несколько сантиметров (5-10).
5. Застывший слой гидроизолируется рубероидом.
6. Месят раствор с пропорциями 1:2,5:4 (цемент, песок, гравий).
7. Смесью заливают оставшуюся част фундамента.
8. Строительным уровнем проверяется ровность по горизонту. Если есть изъян, его выравнивают, пока раствор не застыл.
9. Фундамент сооружается на 30-40 см ниже пола. Если печь будет установлена на уровне пола, тогда по всей площади фундамента осуществляют кирпичную кладку высотой в 3-4 кирпича.

Сооружение фундамента для кирпичной печи более трудоемкий процесс, так как он должен выдерживать нагрузки в 4 раза больше. Этапы его возведения:

1. Роется котлован, глубина которого составляет минимум 70 см, а ширина на 20 см больше габаритов будущей печи.
2. На дно выстилают песок толщиной 15 см, проливают его водой и утрамбовывают.
3. Следующий слой — бутовый материал (битые кирпичи и камни).
4. На второй слой сыпется песок так, чтобы все отверстия между камнями были им покрыты, а сам песок закрывал бут на 2-3 см.
5. Далее следует слой щебня толщиной 10 см. Все слои тщательно утрамбовываются.
6. Следующий этап установка деревянной опалубки, возвышающийся над землей на 15 см и соответствующей размерам печи.
7. Внутрь укладываются стальные прутья диаметром 12 мм (стяжка).
8. Поверх стяжки льется бетонный раствор до краев опалубки.
9. После затвердевания фундамента деревянная опалубка сбивается. Стенки бетонной конструкции на 3 раза промазываются гудроном.

Полезные рекомендации

При протапливании печи дым должен свободно уходить в трубу, так как если угарный газ не будет удален через вытяжку, он может нанести серьезный вред организму человека. Если проблема наличествует, немедленно нужно найти причину слабой тяги и устранить ее.

Несколько способов определения отсутствия печной тяги или перебоев с ней:

Самый простой способ – обычный лист бумаги либо зажженная спичка, поднесенная к открытой дверце в процессе топки печи. Если лист или пламя спички отклоняются внутрь, значит, тяга есть. Если отклонения нет или оно происходит наружу, то возможно наличие так называемой обратной тяги, что может оказаться очень опасным.

• Одной из причин ослабления тяги может быть разгерметизированный дымоход, трещина, пролом, сдвиг трубы, другие дефекты.
• Еще одна опасность – случайная искра, попавшая в такую трещину дымохода на горючий материал, что ведет к возгоранию.
• Малый размер поддувала, сквозь которое производится вытяжка может привести не только к возникновению обратной тяги, но и к недостаточному снабжению процесса горения топлива кислородом.
• Засоры в дымоходе тоже могут мешать процессу нормальной тяги. В этом случае восстановить нормальное движение воздуха помогут регулярные прочистки дымохода. Надо заметить, что наличие даже одного колена в трубе, где в результате аэродинамических процессов скапливается основное количество сажи, немало затруднит процесс работы «трубочиста».

• Если печь по какой-то причине нет возможности топить длительный период времени, в дымоходе может сформироваться воздушная пробка, состоящая из плотных воздушных слоев. Как правило, она рассасывается сразу после начала регулярного протапливания сама по себе.
• Недостаточный объем топки.
• Широкий и длинный дымоход не работает с маленькой топкой.

Как врезать печь в стену бани

При установке банной печи между двумя помещениями важно соблюдать правила противопожарной безопасности. Особенно это актуально для стен, сложенных из горючих материалов

Если вы планировали установку печи заранее, можно еще на этапе возведения, часть стены вокруг печи сделать из кирпича или другого негорючего материала.

Для установки металлической печи с выносной топкой нужно в стене делать отверстие

Что касается величины проема – расстояние от топливника до горючего основания зависит от типа и мощности печи. Точно эта величина указывается в паспорте и рекомендациях производителя по установке. Придерживаться их необходимо: все просчитано и продумано. Если и менять размер «негорючей» части из каких-либо соображений (эстетических или технических), то только в сторону увеличения. Если же печь самодельная, то придерживаться можно усредненных норм: расстояние от края топочного удлинения до горючего материала без защиты – не менее 38 см (лучше 50 см этого для самой мощной печи достаточно). Если материал защищен слоем теплоизолятора (гипсом, базальтовой ватой, асбестом и т.п.) то расстояние меньше – 25 см (36 см по максимуму).

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

От деревянной стены по бокам и сверху укладывается кирпич, но его не подводят вплотную к стенам топливного канала, а оставляют воздушный зазор. Ширина зазора также указывается производителем в инструкции по установке. Минимум – 25 мм. Этот зазор можно заполнить слоем базальтовой/каменной ваты или таким же картоном.

Не используйте стекловату. Это тоже минеральная вата, но она переносит более низкие температуры (до 350оС), а возле печи просто оплавится и потеряет свои свойства. Базальтовую вату берите изготовленную без связующего – маты или прессованный картон. Дело не только в том, что связующие компоненты при нагревании выделяют вредные вещества, но еще в том, что при 500-600оС превращаются в песок и высыпаются, материал теряет свои свойства. В результате – теплоизоляции никакой, стена нагревается и древесина темнеет или даже начинает тлеть. К чему это может привести говорить не нужно. Потому для изоляции печи покупайте специаьные высокотемпературные изоляторы: их рабочая температура должна быть 800-1000оС и не меньше.

Для обеспечения пожарной безопасности часть стены можно вообще сделать из кирпича или камня

Правила и техника безопасности в бане

Установка печи своими руками накладывает на мастера определенные обязательства. Они включают правила обустройства печного основания, термоизоляции прилегающих зон, устройства системы дымохода. При несоблюдении рекомендаций есть риск возгорания бани, которое грозит не только порчей имущества, но и травмами, гибелью людей.

Основные противопожарные указания при установке банной печи таковы:

• печку и дымоход располагают на достаточном расстоянии от перегородок, ограждающих конструкций бани;
• все смежные поверхности надежно защищают от огня и жара;
• если канал топки печки идет из предбанника, поверхности вокруг него обшивают особыми панелями или другими видами термоизоляции с трех сторон;
• расстояние между дверцей топки и противоположной стеной оставляют достаточно большим;
• установку печи в бане планируют так, чтобы передняя стенка с выносной топкой выступала на 3 см;
• заранее уточняют мощность печи: она должна соответствовать габаритам парилки.

Особенно строго должны соблюдаться правила по отношению к печке в деревянной бане. Если материал постройки считается негорючим (кирпич, бетон), либо стены покрыты специальным противопожарным составом, то помещение признается более безопасным. В месте, где выводится топливный канал, толщина стен бани даже из негорючих материалов не должна быть менее 12,5 см.

Проект

Чтобы не было проблем со строительством, нужно сделать проект и план парилки для бани. Казалось бы, что нет ничего проще, но все-таки это отнимет немало времени и сил. Если проектируется мини-баня или сауна, то сюда должны входить определенные зоны: предбанник, моечная и парилка.

Предбанник может исполнять и функции комнаты отдыха. Отдельным помещением должна быть помывочная, где может располагаться как бассейн, так и душевая кабина. И обязательно отдельным помещением должна быть парилка, проект которой необходимо начать с установки печи, являющейся главной частью парной.

При строительстве необходимо выбирать размеры печи, соответствующие пропорциям парилки, то есть объему всего помещения. Нужно учесть и соотношение ее мощности с размерами всего помещения. Для этого применяются такие пропорции: на один кубический метр в парной должен быть использован один киловатт тепловой энергии.

Немаловажным является количества людей, одновременно находящихся в парной. Согласно неписаным нормативам, на одного человека нужно приблизительно 0,70 метра площади. Также нужно учесть рост самого высокого члена семьи, добавив к нему двадцать сантиметров. При расчетах проекта не стоит забывать о том, что утепление парилки заберет пару сантиметров пространства, а если сделать помещение чересчур высоким, тогда тепло будет расходоваться понапрасну.

Парную можно построить и без окон, однако в этом случае необходимо позаботиться об искусственном освещении. А если все же окно имеется, оно должно быть глухим и иметь минимальный размер приблизительно пятьдесят на пятьдесят сантиметров, чтобы не выпускать тепло на улицу.

При этом стоит учесть качество стеклопакетов. Они должны быть тепло- и звукоизолированы. Не стоит забывать и о системе вентиляции. Ведь если ее не будет, дерево быстро придет в негодность, а также образуется плесень, что плохо отразится на здоровье любого человека. Для дополнительного утепления можно использовать блоки, вагонку и другие варианты обшивки стен.

Правила монтажа электропечей

Электропечи в бане должны быть с запиткой 220 В

В частном строительстве для оснащения саун и бань применяются электроплитки с запиткой от сети 220 В. При их монтаже стоит соблюдать следующие правила:

Подбирать по мощности печки тип и сечение кабеля

Для модификаций на 3; 4,5 и 6 кВт подойдет проводник 1,5 мм2.
Пол под электрокаменкой выкладывать керамической плиткой.
От ограждения плиты до полок и возгораемых предметов оставлять зазор минимум 7 см.
Промытые камни укладывать только поверх ТЭНа.
При наличии печи использовать светильники, рассчитанные на температурный предел до 140 градусов.
Вентиляционное отверстие располагать за каменкой на высоте 5-10 см от пола.
Воду подавать максимально осторожно, камни не поливать морской водой.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

• Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
• Размечаем и заливаем фундамент под установку;
• Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
• Выкладываем кирпичом проем и экран, устанавливаем печь;
• Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

• Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
• Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
• Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Расчет и размеры

Перед началом отделочных работ нужно разметить расположение портала, придумать какой формы он будет, где будут закреплены отдельные элементы. Чтобы высчитать количество кирпича, нужно знать размер портала для печи в баню. Порядок вычисления:

1. Высчитать площадь кладки.
2. К получившемуся значению прибавить 2 ряда кирпичей, которые будут основанием.
3. Разделить общую площадь кладки на площадь сторон одного кирпича.
4. Прибавить 10% от получившегося значения к рассчитанной площади.

Зависимо от размера печи, пожеланий хозяина, порталы могут быть вертикальными или горизонтальными.

Вертикальный портал

Как правильно установить печь в бане

Единых норм как правильно сделать печь в бане нет. Предлагается множество вариантов, среди которых каждый может найти подходящую для себя оптимальную комбинацию. Однако, есть нормы как правильно установить с точки зрения пожарной безопасности и здравого смысла для удобства эксплуатации. Такая конструкция, как банная печь, установку требует простую, но с учетом всех деталей. Отдельно рассматриваются основные вопросы.

В каком месте поставить печку в бане

Правильная установка практически не ограничивает ее местоположение. Есть возможность вынести топку к парилке, коридору или же на улицу. Если планируется установить печь в баню своими руками, то стоит учитывать, как именно это будет реализовываться.

Основной корпус находится у парилки. От него больше всего жара. Устройство печки в бане обеспечивает пар и высокую температуру. Однако, если это деревянная классическая баня, печка в баню должна выходить к холодной зоне. Здесь можно подбросить топливо, при этом рядом расположить зону отдыха и место для дров.

Как установить с выходом на улицу интересуются те, кто топит углем. Не хочется тащить грязь. Однако, подобный метод связан с одним неудобством, приходится выходить и подбрасывать уголь, особенно это дискомфортно зимой.

Иногда организуется установка банной печи, когда топливник выходит парилку. Регулировать можно точно и удобно температуру. Однако, сложность  организации хранения дров. Кроме того, подобный метод отнимает пространство, а многие делают парилку небольшой.

Пожарная безопасность при монтаже банной печи

Важно продумать, как правильно установить печь в баню для того, чтобы обеспечить безопасность. Когда анализируется установка металлической печи в бане, необходимо думать не только об ограничениях для топки, но и о самом корпусе, он сильно раскаляется. Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание

Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание

Установка в бане на деревянный пол обязательно должно предусматривать огнеупорное основание. Можно произвести монтаж банной печи на фундамент или же специальную подушку из кирпича. Актуально будет использования листа стали или керамогранита. Они не пропускают жар и могут остановить возгорание.

Дополнительно следует изучить, как установить банную печь, чтобы оставить расстояние от стен, от потолка. Стоит учитывать особенности, если помещение деревянное. Можно ближайшие ограждение заизолировать с помощью огнеупорных материалов. Нередко происходит обкладка самой топки с небольшим зазором.

Дополнительно нужно учесть, что расположение в бане должно быть далеко от полок, крючков для шапок и полотенец, стола и стульев, а также от декора. В целом основные правила нужны, чтобы обеспечить безопасность от возгорания.

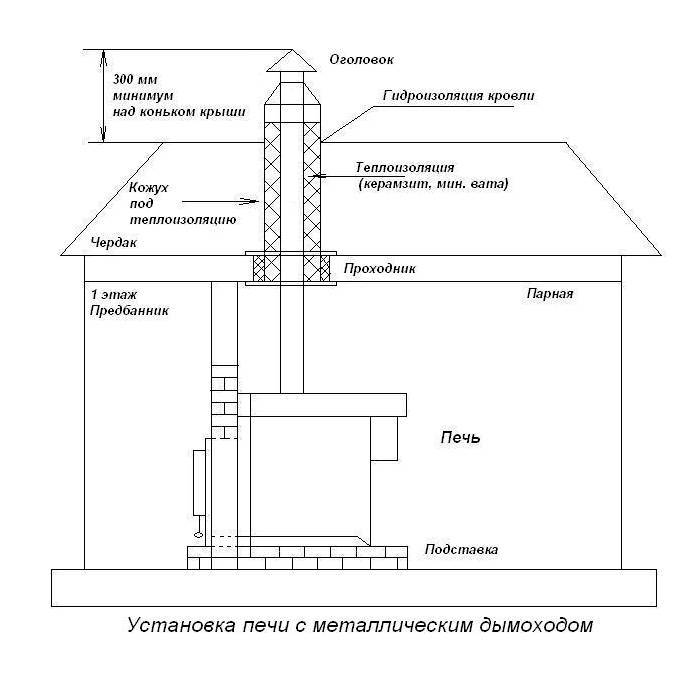

Монтаж печной трубы в бане

Монтаж обязательно включает монтаж дымохода

Это важно, чтобы разобраться как установить котел в баню и вывести грамотно дым, позволяя обеспечить только лишь чистый пар и приятный для дыхания воздух

Труба обязательно должна быть огнеупорной, ведь она достаточно сильно разогревается.  Стоит сразу определить, как правильно поставить печь в бане, а затем смонтировать максимально простой дымоход. Лучше всего, если он будет прямым. Установка котла в бане своими руками и монтаж дымохода подразумевают наличие теплоизоляции. Она обязательно должна соответствовать противопожарным требованиям.

Правила пожарной безопасности

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

• Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
• Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
• Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
• Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
• Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.

Облицовка топки кирпичом в бане – хорошая защита от огня

Расстояние от печки до стен бани

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

• между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
• стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.

Схема установки печи – рекомендуемые расстояния

Установка печного агрегата на деревянный пол

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

Металлическая печь на деревянном полу в бане

Обустройство экрана:

На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты

Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку

Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок. Спустя 24–48 часов после обустройства основания можно ставить печь.

Отделка стен около печи

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.
