Материалы для устройства дымохода
Дымоход начинается сразу же за топкой печи. Причем, в этом месте при сгорании топлива едва ли не самая высокая температура. Проходя по всей протяженности пути отвода, газообразные продукты сгорания остывают и на месте выброса в атмосферу температура их сравнима с температурой окружающего воздуха. Разумеется, и требования к материалам дымохода будут на его протяжении меняться.
Пример монтажа дымохода
Пример монтажа дымохода 2
Пример монтажа дымохода 3
С точки зрения экономики, варианты могут быть разные: как сделать дымоход полностью одинаковым, так и использовать материалы с различными свойствами, соответствующими ситуации.
Как правило, второй вариант более практичен. Для высокотемпературных участков используют специальную сталь, жаропрочные керамические кирпичи и пр., там же где температура позволяет – менее жаростойкие, за то более дешевые материалы.
Схематическое изображения зависимости температуры и материалов дымохода
Отдельная проблема – примыкание дымоходов к окружающим конструкциям. Высокая температура поверхности дымохода, аварийная утечка раскаленных газов может вызвать возгорание или порчу контактирующих с ним деталей.
Задача, как сделать дымоход своими руками в этих местах, решается путем устройства иногда значительных по ширине зазоров, заполняемых огнеупорными материалами: различные жаростойкие войлоки и ваты, в т. ч. на основе муллитокремнеземистого волокна или асбеста.
Эти огнеупорные материалы, имеют по большей части рыхлую и непрочную структуру, поэтому усиливаются металлическими гильзами, или различного типа несгораемыми фартуками.
Выбор материала
Выбор материала обуславливается режимом работы котельного оборудования, финансовым бюджетом строительства и личными предпочтениями мастера. Бывают конструкции из:
- Кирпича. Кирпич наиболее традиционный материал дымовых труб. Единственным положительным качеством кирпича являются теплоизоляционные свойства и тепловая инерция. В остальном сплошные минусы: требуется определенный опыт для того, чтобы создать правильный раствор, который обладает достаточной плотностью, чтобы не пропускать газ. Такая труба имеет большие габариты и сложна в подключении к котлу. Поэтому использование кирпича при самостоятельном создании дымохода – редкость.
- Сталь. Сталь — это прекрасный материал. Правильно подобранная нержавеющая сталь станет отличным материалом, легким в монтаже и доступным для самостоятельной сборки. Кроме того, трубу можно изготовить самостоятельно с помощью сварки из листа металла, что позволит значительно сэкономить на материале. Единственный минус это большой коэффициент теплопроводности. Это значит, что в отличие кирпича или керамики, сталь нуждается в значительном слое утеплителя. Для того, чтобы избежать столь неприятной процедуры, которая требует определенной сноровки, можно воспользоваться сэндвич трубами.
- Стекла. Действительно, стеклянные трубы существуют. Но о них стоит сказать лишь пару слов, поскольку на рынке России этого товара практически нет. Стеклянные трубы обладают практически абсолютной газоплотностью, поэтому их любят в Европе. К тому же оргстекло отлично сочетается с минималистичным интерьером, что позволяет органично вписать эту конструкцию в интерьер. Среди минусов: цена, сложность монтажа и большой вес конструкции.
- Полимерные. Полимерные трубы слишком легко гнутся, поэтому их используют только в качестве гильз, прокладываемых внутри кирпичных труб. С помощью гильзования полимерными трубами можно продлить срок службы старого кирпичного дымохода.
- Асбестоцементные. Асбестоцементные трубы дешевый и простой в монтаже материал. Но при этом асбестоцемент обладает малой теплоемкостью, а изолировать его куда труднее, чем ту же сталь. К тому же, несмотря на простоту монтажа, трубы практически невозможно уложить под углом.
Асбестоцементные трубы – дешевый и простой в монтаже материал
Сделать самому или на заказ?
Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы.
Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.
Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.
Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен.
Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.
Немного физики
Не представляя, почему и как движется дым, сделать дымоход для печи своими руками проблематично, как минимум, он может оказаться недостаточно эффективным.
Механика же тут достаточно простая: теплый воздух имеет меньшую плотность, чем холодный, а значит и меньший вес, поэтому согласно законам физики «всплывает», выталкиваясь более тяжелым.
Дым из трубы
В течение этого процесса он постепенно остывает, перемешивается с окружающим воздухом и, сравнявшись, наконец, с ним температурой останавливается.
Если же мы пустим теплый воздух по ограниченному стенками каналу, препятствующим его перемешиванию с окружающим, охлаждаться он станет гораздо медленнее, особенно, если сделать дымоход для печи из плохо проводящего тепло материала или дополнительно утеплить.
Чем длиннее дымоход, чем больше объем теплого воздуха в нем, тем значительнее сила им создаваемая. Соответственно и напор воздушного потока – тяги – больше.
Пошаговая инструкция по сооружению дымоотводящей системы
Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.
Вне здания
Схема установки газового дымоходаРасположение дымохода для газового котла
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Проем в стене
Третий шаг. Выводим дымоотводящую трубу из помещения.
Вывод трубы через проем
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Как самим сделать накладные пластины
Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)
Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Сборка дымохода газового котла
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Внутри дома
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
Монтаж и установка дымохода своими руками
При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.
Стыковка
Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.
Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство
Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.
Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).
Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор
Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.
Схема сборки вытяжки для газового котлаЭлементы дымохода
Изоляция дымоотводящей конструкции
Изоляция дымоотводящей конструкции
В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.
В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.
Схема подключения котлаКотел газовый напольный
Удачной работы!
Правильный дымоход в частном доме
Перейти в корзину или продолжить покупки?
В наше время практически в каждом частном доме можно увидеть установленный дымоход. Он редко выполняет декоративную функцию, чаще всего используется по назначению. Чтобы создать тепло и уют в доме, используют печи, камины, котлы и другие устройства. Поэтому дымоходная труба играет главную роль в этом деле. Через нее отводится дым, осуществляется правильная работа всей отопительной системы.
Если верить общей статистике, то многие предпочитают установку дымохода внутри здания. Данный метод имеет некоторые преимущества, о которых стоит рассказать.
Основные преимущества внутреннего дымохода:
Оптимальное давление и тяга внутри трубы.
Нет горизонтальных и наклонных участков – меньше отложений сажи, выше безопасность и срок службы дымохода.
Легкое подключение.
Дымоход и его установка стоят дешевле.
Исключено влияние погоды и климатических изменений.
Дымовая трасса не портит фасад дома
Внутри дома может быть скрыта или обыграна дизайнерскими решениями.
Доступность покраски в любой цвет.
За счет оптимальной тяги повышается качество работы отопительного прибора.
Другой важной особенностью является быстрая растопка печи или камина. Дело в том, что дымоходная труба, которая находится внутри здания, не замерзнет
Ее не придется прогревать до первого появления тяги.
Особенности и преимущества внешнего дымохода
Если нет возможности установить дымоход внутри дома, то можно воспользоваться другим вариантом. Труба снаружи не даст тот оптимальный эффект, который дает внутренняя. Но, нельзя забывать, что внешний дымоход устанавливают в следующих случаях:
- Когда установке дымохода мешают: труба водоснабжения, электрическая проводка, опоры, лаги, балки и многое другое.
- Когда хозяин дома не подумал заранее об установке печи или камина, и теперь не хочет портить чистовую отделку.
При установке внешнего дымохода потребуется, как минимум один горизонтальный участок. Это автоматически влияет на тягу, образование сажи в трубе, увеличивает стоимость дымохода и его установки. Кроме того, внешних дымоход подвержен воздействию ветра, осадков, а также отрицательной температуры. Учитывая вышеперечисленные факторы, приходится дольше прогревать трубу зимой, ждать пока тяга выровняется.
Профессиональная установка
Установку дымохода необходимо доверять только настоящим профессионалам. По статистике большая часть пожаров происходит либо из-за некачественного дымохода, либо из-за его некачественной установки, нарушения правил пожарной безопасности.
Несколько слов о безопасности
Существует ряд требований к безопасной эксплуатации дымоходов. Например, не рекомендуется использовать для растопки горючие жидкости или другие подобные легковоспламеняющиеся материалы. В твердотопливных котлах нельзя использовать дрова, длина которых превышает размеры топки.
В быту следует воздержаться от желания использовать дымоходную трубу в качестве сушилки для мокрого белья, обуви, одежды и т. п. Попытка прочистить дымоход, выжигая из него сажу, может привести к его преждевременной поломке. Не следует также чистить дымоход хлорсодержащими средствами. Попытка залить огонь в топке водой также может стать фатальной для оборудования.
Чтобы эксплуатация дымохода была безопасной, необходимо не менее двух раз в год осуществлять чистку дымохода и производить диагностику его состояния
Чтобы дымоход работал исправно, необходимо производить его чистку и техническое обслуживание не реже двух раз в год. В процессе эксплуатации отопительного котла следует строго придерживаться рекомендаций, изложенных производителем и не пытаться использовать теплогенерирующий прибор каким-либо иным образом.
(1 голос, среднее: 5 из 5)
Какие кирпичи лучше всего подходят для дымохода?
Выбор правильных кирпичей важен для того, чтобы дымоход прослужил долго и без проблем. Часто те, кто пытается починить или построить дымоход многие сами по своему усмотрению выбирают неверный материал а затем кусают локти.
Кирпичи различны по своему применению и применение только огнестойкий кирпич может быть не всегда оправданно. Обычный полнотелый глиняный кирпич для дымохода, который укладывается внутри дома, через полы и чердаки, не должен использоваться для дымохода на крыше.
Кирпичи для дымоходов следует размещать снаружи, они предназначены специально для дымоходов над крышей — они имеют разный цикл замораживания, они могут выдерживать как изменения температуры, так и влажность и осадки, поскольку они предназначены для использования на улице, в снег и в дождь, и способны служить в таких условиях много лет.
Если вы покупаете кирпичи для дымохода и строите из них все, есть большая вероятность, что часть дымохода может рассыпаться снаружи.
Требования к дымоходу
Смонтировать металлический дымоход для печи можно своими руками, главное — сделать это правильно, иначе из-за неверных расчетов повысится нагрузка на систему отопления, произойдет задымление помещения и др.
Основные характеристики любого дымохода:
- форма;
- материал;
- размер.
Ранее мы уже писали про материалы для дымохода и рекомендовали добавить статью в закладки.
Первое, на что следует обратить внимание при покупке дымоходной трубы — ее форма. Мастера рекомендуют использовать цилиндрические трубы, они лучше остальных подходят для вывода отходящих газов и дыма
<d>Рекомендуем изучить по данной теме также:</d>
Очистка дымоходной трубы от загрязнений: возможные способы
Многие владельцы каминов и печей задаются вопросом, как прочистить дымоход? И это не случайно, ведь уменьшение тяги может привести к выходу из строя дымохода и пожару. Давайте разберемся в данном вопросе.
12347 4
Чаще всего для обустройства дымохода печи используют стальные трубы. В сравнении с кирпичным дымоходом их намного проще прокладывать.
Материал, из которого изготовлен дымоход, не менее важен. Если речь идет о среде с повышенной кислотностью, то лучше всего использовать стальные трубы из «нержавейки» с молибденом. Печной дымоход можно выложить и из кирпича, однако наиболее популярным материалом является легированная сталь. Ранее мы уже писали про выбор дымохода из оцинкованной стали и советовали добавить статью в закладки.
Размер дымохода напрямую зависит от размера отопительной конструкции (печи). Чтобы верно определить высоту сооружения, необходимо обратиться за помощью к документам о строительных нормах. Ошибки в расчетах приводят к уменьшению тяги и появлению следов сажи в помещении. Чтобы не ошибиться с диаметром и длиной труб, можно использовать подходящий готовый проект с размерами из сети Интернет.
В таблице показаны рекомендуемые размеры топки в сантиметрах при высоте дымовой трубы в 5-10 метров
Основные требования к металлическим дымоходам:
- Трубы должны быть хорошо заизолированы.
- Перед установкой дымохода нужно сделать правильные расчеты и подготовить проект.
Советуем изучить материал об установке теплообменника на дымоход своими руками на нашем сайте.
Выполнение этих правил позволит дымоходной трубе функционировать без таких последствий, как задымленность помещения, оседание сажи, поступление угарного газа и др.
Детали для металлического дымохода (трубы, колено, тройники, соединительные элементы и т.п.) можно приобрести в специализированных магазинах. Если навыков строительного дела нет, всегда можно обратиться к профессионалам.
Монтаж сэндвич-дымохода через стену

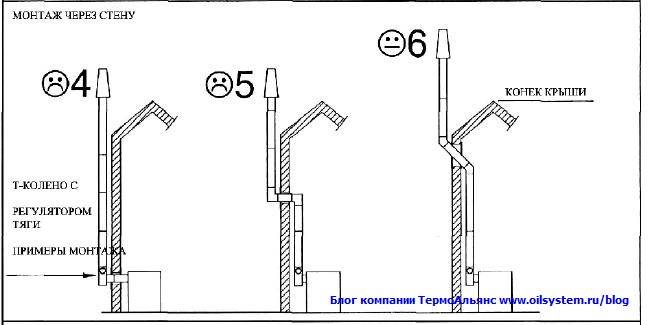

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.
Как можно выводить сэндвич дымоход через стену
Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.
Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.
Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).
Подготовка места под установку печи и установленный в стену ППУ с куском трубы
В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.
Пример организации прохода сэндвич трубы через стену
Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.
Вот так выглядит заделанный листом металла проход трубы через стену
В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.
Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический
Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.
Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.
Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм
Сделанная своими руками опорная площадка из перфорированного уголка
Конструкция из П-образного металлического профиля
Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.
Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.
Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

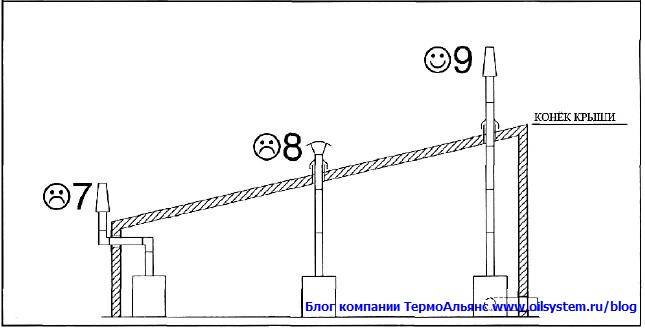

Вывести дымоход желательно выше конька
Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

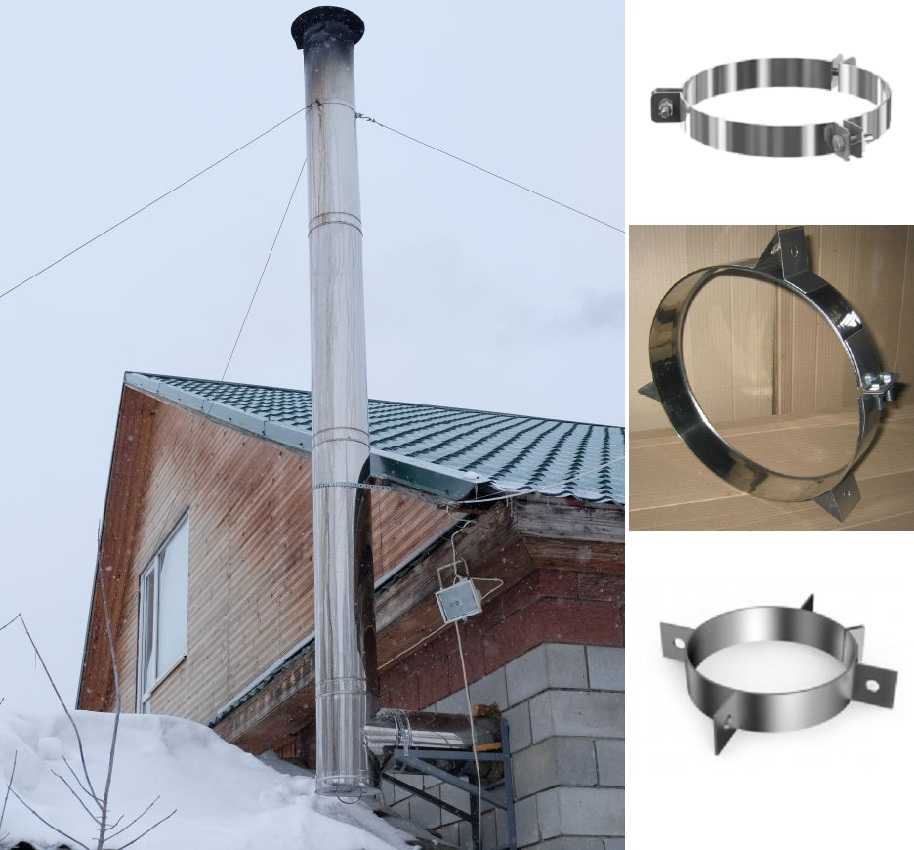

Крепление растяжек к дымоходу из сэндвич туб
Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).
Детали для сборного дымохода
Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.
Для монтажа дымохода понадобится следующие детали:
- Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
- Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
- Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
- Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
- Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
- Оголовок (дефлектор) на верх трубы.
- Хомуты обжимные для укрепления соединений.
- Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
- Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
- Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
- Термостойкий герметик для обработки стыков.
- Опорные кронштейны для установки и фиксации дымохода.
Рекомендуем ознакомиться: Зачистка для пропиленовых армированных труб
Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.
Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.
Преимущества и недостатки
При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:
Экономия внутреннего пространства.
Возможность оборудования канала даже после завершения возведения дома.
Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
Высокая пожарная безопасность
Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.. Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:
Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:
- Обязательное утепление (за исключением «сэндвича»).
- Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
- От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
- Сложно подобрать конструкцию к дизайну сооружения.
- При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.
