Утепление межэтажного перекрытия по деревянным балкам

Расчет материалов

Укладка пароизоляции

Междуэтажные горизонтальные перегородки отделываются с двух сторон. Снизу в составе отделочного слоя ставится изоляция от бытовых паров, чтобы влажность не поступала на перекрытие и утеплитель.

В результате расчета определяется количество материалов для установки в конструкцию:

Пароизоляция делается оклеечного или обмазочного типа. Используется целлофановая пленка или холодные и горячие составы. Пленка рассчитывается по площади с учетом захода слоев друг на друга на 10 см и с опусканием на стены на 15 см, а растворы просчитываются с учетом расхода, указанного на упаковке.
Толщина утеплителя принимается по материалам проекта, а площадь берется по фактическим участкам прилегания и суммируется.
Рулонные материалы для гидроизоляции, пленки или технологичные мембраны считаются по площади с учетом захода полос на 10 см и поднятием на стены полосой 15 см.

Рассчитывается количество деревянной или металлической рейки для каркаса, который отделит гидроизоляцию от утеплителя. Она ставится с шагом 50 см, толщина берется не меньше 20 мм.

Секреты эффективного звукоподавления

Изоляционные работы начинаются с расчётов эффективности конкретного способа и выбранных материалов. Конструкция, защищающая помещение от шумового фона, должна соответствовать нескольким требованиям:

Многослойность. Акустические волны быстро гасятся несколькими слоями защиты.
Пластичность, упругость. Мягкие материалы почти не пропускают звук, соответственно, лучше защищают от него.
Тяжесть. Требуется для защиты от низких частот, вибраций.
Правильный монтаж изоляции на потолок. Все материалы должны использоваться в строгом соответствии с техническими характеристиками.

Утепляем перекрытие из дерева

Часто задают вопрос: “Как правильно утеплить чердак с деревянной основой?” Множество частных домовладений имеют именно такой холодный чердак.

Порядок работы по утеплению перекрытия чердака следующий:

Проведение обработки несущих конструкций специальными составами для предупреждения гниения, поражения вредителями, повышения огнестойкости;
Установка пароизоляционной плёнки со стороны помещений с последующей установкой обрешетки;
Укладка утеплителя необходимой толщины;
Устройство чернового пола со стороны чердака.

Для потолка с деревянными перекрытиями крайне важно получить защиту от вредителей, огня и влаги до момента начала работ по утеплению, так как в дальнейшем сделать это будет невозможно без проведения демонтажа утеплителя. Работы по утеплению потолка с чердака должны начаться с изоляции утеплителя от пара, поступающего из отапливаемых помещений

Пароизоляция чердачного перекрытия производиться армированными пленками из полипропилена и полиэтилена. Данные пленки имеют многослойную структуру, что позволяет им не пропускать пар со стороны отапливаемого помещения в слой утеплителя. Один из слоев является армирующим, что позволяет ей переносить нагрузки по удерживанию теплоизоляционных плит. Пароизоляция должна быть сплошной и герметичной. Для правильной укладки полос производится нахлёст не менее 10 см с закреплением наложения двухсторонним строительным скотчем

Работы по утеплению потолка с чердака должны начаться с изоляции утеплителя от пара, поступающего из отапливаемых помещений. Пароизоляция чердачного перекрытия производиться армированными пленками из полипропилена и полиэтилена. Данные пленки имеют многослойную структуру, что позволяет им не пропускать пар со стороны отапливаемого помещения в слой утеплителя. Один из слоев является армирующим, что позволяет ей переносить нагрузки по удерживанию теплоизоляционных плит. Пароизоляция должна быть сплошной и герметичной. Для правильной укладки полос производится нахлёст не менее 10 см с закреплением наложения двухсторонним строительным скотчем.

Обустройство балок перекрытия и обрешётки производиться с учётом предполагаемой нагрузки. Так, при устройстве утепления чердачного перекрытия холодного чердака с применением сыпучих материалов необходимо предусмотреть устройство усиленной основы. Вес данного слоя будет оказывать повышенную нагрузку на балки перекрытия и обрешётку.

В качестве теплоизолирующего слоя используется минвата и базальтовые утеплители, либо сыпучие и вспененые материалы. Наиболее популярно утепление чердака минватой из-за легкости монтажа.

Выбранный утеплитель размещается между балками. Если окажется, что высота перекрытия меньше расчётной (укладываемой) толщины утеплителя, то поперёк балок набивается брус нужной высоты. Если проводиться теплоизоляцию холодного чердака минеральной ватой, то уложенный 2-ой слой должен перекрывать стыки 1-го.

Сыпучий утеплитель необходимо разровнять и заполнить им все пустоты. Утепление пола холодного чердака закончено.

Пол чердака можно обустроить в виде:

обрешётки или чернового пола из обрезной (необрезной) доски;
чистового пола из фанеры и других древесных листовых материалов;
выравнивающей стяжки (установка гидроизоляции поверх слоя утеплителя обязательна).

Если есть чердачная лестница, то место ее прохода через перекрытие должна быть установлена утепленная крышка. Сам лаз, в котором укреплена лестница, необходимо герметизировать уплотнительной лентой. В этом случае лестница, ведущая на чердак, не будет служить каналом утечки тепла.

Современные методы

Промышленность с каждым годом развивается. Все чаще на рынок поступают современные теплоизоляторы. Поэтому утепление чердачного помещения можно проводить и с использованием новейших технологий и материалов. Сюда, в первую очередь, относится:

эковата;
пенополиуретан.

Эковата для утепления чердака частного дома используется не так давно. Этот современный материал подойдет как для кирпичного, так и для деревянного строения. Эковата производится из отходов целлюлозной промышленности. Для защиты от насекомых, влаги и огня материал пропитывают специальными растворами. В результате получается рыхлое, легкое и эффективное средство для утепления чердака и других элементов частного дома.

А как правильно использовать этот материал? Утепление чердака эковатой производится при помощи специальной выдувной установки. В нее загружается материал и производится «напыление» непосредственно на нужную поверхность. При этом никаких предварительных действий проводить не нужно. Эковата под большим давлением проникает во все отверстия, что делает утепление чердака надежным.

Можно воспользоваться и другим способом. Эковату смешивают со специальным клейстером. После этого, в жидком состоянии наносят на нужный участок. После высыхания получается надежный слой утепления чердака.

У этого материала есть еще один плюс. Через пару недель после того, как произведено утепление чердака эковатой, на ее поверхности образуется корочка. Она носит научное название лигнин. Такой дополнительный слой защищает утеплитель от влаги и других внешних воздействий. Если вы желаете, чтобы корочка образовалась быстрее, то для этого достаточно распылить поверх эковаты немного воды.

Утепление чердака пенополиуретаном – это самый современный способ защитить свой дом от холодов. У данного материала есть множество неоспоримых преимуществ, а именно:

Такое утепление чердака будет самым тонким. Материал обладает самым низким показателем теплопроводности. А это значит, что его слой можно делать небольшим.
Утеплить чердак с помощью пенополиуретана – это значит, на сто процентов избавится от «мостиков холода». Материал распыляется в жидком виде под большим давлением. В результате он проникает во все, даже самые мелкие трещины. Кроме того, пенополиуретан обладает хорошей адгезией. Он надежно крепится к любой поверхности.
Еще один плюс такого способа утепления – это то, что материал не боится влаги, грызунов, насекомых, плесени и других внешних воздействий. А это значит, что дополнительных защитных слоев можно не делать.

Но есть и недостатки. Утепление пенополиуретаном проводится при помощи специального оборудования. Оно стоит довольно дорого. Поэтому приобретать его для разовой работы по утеплению чердака одного частного дома невыгодно. Именно поэтому для выполнения подобной задачи приглашают специальную бригаду, на оплату услуг которой также нужно потратить средства. Но у этого минуса есть и положительная сторона. Все работы будут выполнены профессионалами. А это значит, что теплоизоляция дома будет на высоком уровне.

Видео по теме:

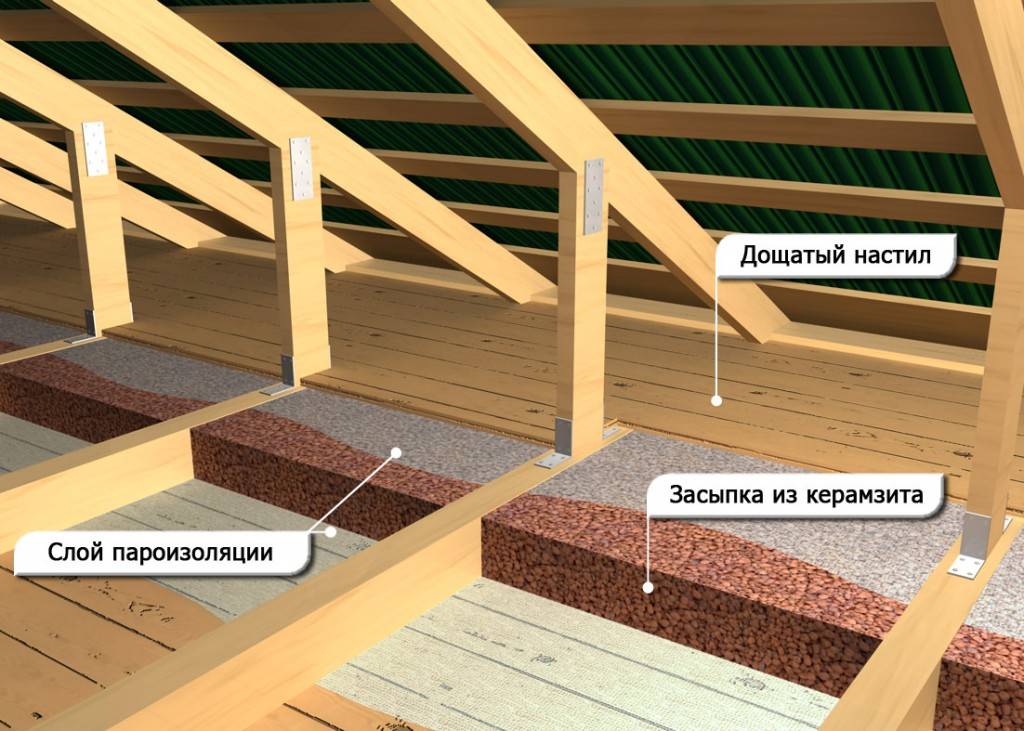

Утепление при помощи керамзита

Керамзит — это материал, который получают благодаря обжигу легкоплавких сортов глины. Получившийся гравий имеет форму овальных катышков, а по цвету — что-то среднее между бурым и оранжевым. Насыпная плотность у керамзита тоже бывает разной — от 350 до 600 кг/м³ и более

Сейчас это для нас не столь важно

Рассмотрим характерные достоинства и недостатки керамзита. Итак, достоинства:

невысокая цена (как правило, стоит в разы дешевле минеральной ваты или пенопласта),
огнеупорность — керамзит не горит вообще,
высокая способность к звукоизоляции — если это, конечно, актуально,
керамзит — экологически чистый материла: он не выделяет в воздух никаких испарений.

Казалось бы, идеально. Да, действительно, это отличный вариант для утепления частного дома. Есть только она специфическая деталь: это пористый материал — и впитывая влагу, его вес возрастает, а теплоизоляционные качества снижаются. Если в вашем доме протекает крыша (хотя бы чуть-чуть), первое, что стоит сделать перед началом работ — отремонтировать кровлю. Влага вредна, как мы уже выяснили, не только для керамзита, но и для минеральной ваты и для других альтернативных вариантов.

Имейте ввиду, что керамзит достаточно тяжелый — это не пенопласт или вата. Поэтому прежде, чем его высыпать, убедитесь в надежности чердачного пола/потолка комнаты внизу. Если доски подшиты снизу к балкам — есть вероятность что первые не выдержат натиска и оторвутся от балок. Тогда керамзит окажется прямо в комнате.

Чтобы от утепления керамзитом был результат, насыпать его нужно слоем минимум 20 см, но это зависит прежде всего он природных условий. В некоторый случаях необходимо насыпать все 40 см.

Чтобы регулировать высоту засыпки можно использовать простейший инструмент — отрезок арматуры длиной примерно 1 м. На необходимой высоте — 20–40 см, приклейте изоленту или сделайте метку иным способом. Как этим пользоваться, полагаю, вы уже догадались. Необходимо вертикально погрузить арматуру в слой насыпанного керамзита. Метка даст четкое представление о толщине слоя.

Теперь переходим к активным действиям:

расстилаем гидро-/пороизоляцию, проще говоря — полиэтиленовую пленку. Кстати, если основой служит бетонный пол, то укладывать гидро-/пароизоляцию нет необходимости. В деревянном доме полиэтиленом нужно застелить не только пространство между балками, но и сами балки внахлест — 5–7 см. Для того, чтобы скрепить расстеленные куски пленки между собой, подойдет обычный широкий скотч,
засыпаем керамзит,
равномерно распределяем и разравниваем слой. Уровень его должен быть на несколько сантиметров ниже, чем уровень настила будущего пола. Если же доски пола и гравий будут соприкасаться, под полом будет возникать неприятный звук из-за трения катышков друг об друга,
устилаем верхний слой гидро-/пароизоляции. Для этого можно использовать и ту же пленку, и рубероид, и пергамин, — вариантов довольно много,
проклеиваем стыки расстеленной паро-/гидроизоляции,
монтируем доски/OSB/ДВП или другой материал в качестве жесткой основы.

Как мы видим, в работе с гравием нет ничего сложного. Опять же, главное, чтобы доски перекрытия не были влажными, ну и чтобы не протекала кровля. Словом, проверяйте конструкцию так, как если бы вы использовали минеральную вату.

Над слоем керамзита можно (даже нужно) соорудить прочный, жесткий пол, по которому можно будет свободно ходить и передвигать/ставить различные тяжелые предметы. Есть еще один популярный способ утепления. Он еще более дешевый и простой, чем керамзит. Это — теплоизоляция при помощи опилок.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Утепление межэтажных перекрытий со стороны жилых комнат

Наличие деревянных балок в конструкции потолочных перекрытий существенно упрощает весь утеплительный процесс, поскольку на них довольно легко монтируются любые отделочные материалы. Однако это преимущество удаётся реализовать лишь в том случае, если вы абсолютно уверены, что балки перекрытия находятся в идеальном состоянии, т. е. не имеют следов повреждений.

Обработка балок перекрытия противогрибковой пропиткой

Вот почему перед началом утеплительных процедур обязательно проводится тщательное обследование перекрытия на предмет отсутствия на них следов плесени и грибка.

Перед началом утепления необходимо проверить балки межэтажного перекрытия на наличие плесени или грибка

Лишь по завершении этой процедуры допускается переходить к основным работам, с порядком проведения которых вы можете ознакомиться ниже:

В случае обнаружения на балках участков со следами поражения грибком или плесенью непосредственно перед утеплением их следует тщательно зачистить от этих образований, а затем обработать специальными антисептическими составами. При наличии на одной или нескольких балках хорошо различимых разрушений эти последние лучше всего заменить на новые.

Для уничтожения плесени и грибка с поверхности деревянных конструкций необходимо воспользоваться отбеливателем для древесины

После этого, как по самим балкам, так в пространствах между ними своими руками укладывается слой гидроизоляции, обеспечивающий защиту теплоизолятора от влаги. Для его формирования должны применяться специальные защитные материалы, не препятствующие удалению из комнат парообразных испарений, образующихся в результате жизнедеятельности человека. Для этих целей может использоваться напыляемая в разогретом виде мембранная плёнка, не пропускающая воду, но вместе с тем и не создающая преграды для комнатных испарений.

По завершении всех этих подготовительных операций вы можете приступать непосредственно к утеплению потолочного перекрытия своими руками (т. е. к укладке между балками и закреплению на них заготовок выбранного вами утеплительного материала).

Схема утепления межэтажного перекрытия

Способы фиксации теплоизоляционных заготовок между балками перекрытий, предшествующей окончательной отделке потолка, определяются видом используемого утеплителя и будут рассмотрены нами для каждого теплоизоляционного материала индивидуально. Отметим только, что в качестве теплоизоляционной прослойки межэтажных перекрытий в деревянных строениях чаще всего используются пенопласт и минеральная вата.

Утепление пенопластом

В том случае, если для утепления межэтажных перекрытий по балкам предпочтение отдано пенопластовым пластинам – приступать к работам желательно лишь после ознакомления со следующими рекомендациями специалистов:

перед началом утеплительных процедур обязательно промерьте точные расстояния между балками;
при вырезке и подгонке по размеру укладываемых между балками пенопластовых заготовок не забудьте учесть небольшой зазор (порядка 1-1,5 см), необходимый для облегчения монтажа утеплительных пластин;
для закрепления пластин пенопласта удобнее всего воспользоваться небольшими деревянными колышками, вбиваемыми между утеплительным материалом и балками методом расклинивания;
образовавшиеся после расклинивания пластин пенопласта зазоры обязательно уплотняются монтажной пеной;
после окончательного застывания уплотнителя излишки монтажной пены аккуратно срезаются острым ножом;
с целью дальнейшей декоративной отделки поверхность пенопластового утеплителя подвергается соответствующей обработке.

Порядок и особенности утепления минеральной ватой

Если же для утепления по балочным перекрытиям вами выбрана минеральная вата – постарайтесь соблюдать рекомендуемую специалистами последовательность её монтажа, приведённую ниже:

как и в описанном ранее случае в первую очередь уточняется расстояние между несущими балками перекрытия;
затем из рулона минеральной ваты вырезаются листы утеплителя требуемого размера;
нарезанные заготовки (маты) аккуратно укладываются в свободных пространствах таким образом, чтобы они полностью скрывались в нишах и не выступали за нижний срез балок;
после этого утеплительные маты обвязываются отожженной металлической проволокой и фиксируются с её помощью непосредственно на балках;

Расстояния между лагами должно быть меньше ширины рулонного утеплителя на 1 — 2 см

Выбор утеплителя

В качестве теплосберегающего слоя можно применить множество самых разных по внешнему виду и свойствам материалов. Выбрать наиболее подходящий поможет приведенный ниже список, в котором рассмотрены основные характеристики возможных материалов.

Пенопласт. Удобен в монтаже, недорого стоит и обладает очень небольшим весом. Монтаж можно производить в одиночку, а крепление в большинстве случаев осуществляется на монтажную пену. Продается в виде листов или плит. К минусам можно отнести средние характеристики по звукоизоляции, большую толщину, а также горючесть.

Пенополиуретановое покрытие, наносимое распылителем. Отлично теплоизолирует поверхности, обеспечивая практически полную герметичность. Можно регулировать толщину наносимого слоя материала. К минусам относится необходимость использования специального оборудования для нанесения и высокая стоимость.

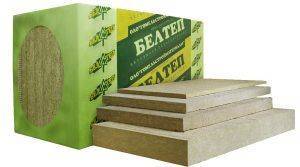

Минеральная вата. Наиболее популярный из всех видов утеплителей. Помимо хороших теплоизоляционных свойств обладает неплохими характеристиками по звукоизоляции. Недорого стоит и поэтому является одним из наиболее доступных вариантов утеплителей. Предлагается в виде плит или в рулонах разной толщины и это позволит подобрать оптимальный вариант. К недостаткам относится необходимость гидроизоляции, так как этот утеплитель способен впитывать воду. Кроме того, деформация материала приводит к потере основных свойств.

Экструдированный пенополистирол. Похож по внешнему виду на пенопласт, но, обладает более совершенными характеристиками – лучшей теплоизоляцией, меньшей толщиной и высокой прочностью. Благодаря высокой плотности, его можно покрывать шпаклёвкой или штукатуркой. Стоимость находится в среднем сегменте. К минусам можно отнести не самые лучшие звукоизоляционные качества.

Отталкиваясь от этих характеристик, можно подобрать наиболее подходящий по всем параметрам материал и переходить к работам по его укладке.

Выбор утеплителя

Определить следует не только материал утеплителя, который будет закладываться между балками перекрытия

Важно определиться со всем комплексом утепления, который будет содержаться целый ряд материалов и слоев

Утеплитель укладывается между балками и лагами, не занимая лишнего пространства, не увеличивая высоту перекрытия. В виду отсутствия существенного перепада температур говорить о минимальной необходимой толщине слоя не приходится, укладывают материал по уровню балок и лаг. Либо чуть меньше на 3-4 см, для формирования вентиляционного зазора. В таблице указана оптимальная толщина утеплителя в зависимости от коэффициента теплопроводности материала:

Утеплитель с коэффициентом теплопроводности l, Вт/м °C	Толщина слоя утеплителя, мм
0,03	115
0,035	135
0,04	155
0,044	170
0,045	175
0,046	180
0,047	185
0,05	195

На первый план выходят звукоизолирующие свойства утеплителя

Важно добиться хорошего поглощения звука, особенно ударного типа

Использовать пенопласт для этого не желательно. Он сам по себе достаточно хорошо проводит звук. Учитывая, что его будут закладывать между балками, пенополистирол будет работать как перепонка, передавая звуковые волны почти без снижения мощности.

Актуальнее будет использовать минеральную вату, например Роквул с повышенным коэффициентом звукопоглощения или доступный аналог.

Многое зависит и от конструкции перекрытия.

В самом простом случае утеплитель закладывается между балок перекрытия, снизу балки подшиваются листовым материалом или доской, сверху укладываются лаги и черновой пол из досок, поверх которого сразу же идет напольное покрытие. В этом случае лучше выбрать минеральную вату для утепления и укладывать ее поверх теплоотражающего пароизоляционного экрана.

Минеральная вата — один из лучших материалов для утепления

В другом случае поверх чернового пола формируется дополнительный слой утеплителя из плотных плит минеральной ваты или экструдированного пенополистирола, который выступает в качестве демпфирующего слоя. Сверху укладывается древесностружечная плита и чистовое напольное покрытие.

Использование насыпных материалов для утепления межэтажных перекрытий не оправдано. Обязательное наличие вентиляционных зазоров с выходом внутрь помещения верхнего этажа повышает риск попадания в воздух мелкой взвеси, пыли от утеплителя. Звукоизолирующие свойства так же не высоки. Последнее касается и керамзита.

Использование пенополиуретан внутри помещений не рекомендуется в виду его небезопасности. Гарантировать низкий уровень токсичности и исключить возможность разложения полимера полностью невозможно.

Утепление плит перекрытия чердака экструдированным пенополистиролом

Если пользователю требуется выбрать, чем утеплить холодный чердак, можно рассмотреть вариант экструдированного пенополистирола с высокой степенью плотности. Он обладает большой ценой, повышенной прочностью, теплоизоляцией, шумоизоляцией.

Плиты укладывают по схеме:

Предварительная подготовка поверхности, чтобы она была абсолютно ровной, без перепадов.
Укладка гидроизолирующей пленки, так как во время прохождения пара материал утратит свои функции.
Плотно фиксируют плиты друг другу, чтобы между ними не оставалось щелей, это предотвратит образование мостов холода.
Стыки заполняют монтажной пеной.
Сверху укладывают цементно-песчаную стяжку толщиной до 5 сантиметров, чтобы получился бетонный пол.

Цементно-песчаная стяжка сама по себе служит полом. Но по желанию можно сверху постелить и другое покрытие. Например, ламинат или линолеум.
