Как утеплить односкатную крышу изнутри?

Устройство обрешетки и укладка кровельного покрытия

Если вы решили, что односкатная крыша своими руками вам по силам, в первую очередь, определитесь с выбором кровельного покрытия, от него зависит множество технологических моментов.

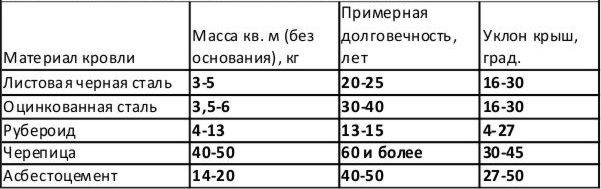

Для различных материалов существует оптимальный угол наклона ската, при котором он функционирует лучше всего.

• Сплошную обрешетку можно делать из влагостойкой фанеры, плит OSB, обрезных досок. Такая конструкция применяется под гибкую черепицу, а также при незначительных углах наклона под ондулин, металлопрофиль.
• Разреженная обрешетка выполняется из отдельных досок или брусков, их толщина должна составлять не менее 30 мм. Шаг установки определяется исходя из вида кровельного покрытия, он может достигать 50-70 см.

При монтаже обрешетки и укладке покрытия руководствуйтесь рекомендациями производителей, практически каждый из них предлагает свою собственную технологию монтажа. Поэтому в случае возникновения протечек крыши трудно будет предъявлять какие-либо претензии без соблюдения этих требований.

Перед началом выполнения работ советуем посмотреть, как сделать односкатную крышу —. которое покажет, как выполняют такую работу профессионалы, поможет вам найти ответы на многие вопросы.

Обзор некоторых материалов для утепления

Минеральная вата

Материал для теплоизоляции, состоящий из длинных волокон неорганического происхождения, подвергшийся расплаву.

Производится в виде теплоизоляционных матов и плит.

• Обладает низкой теплопроводностью, высоким уровнем прочности по отношению к механическим нагрузкам, высокими показателями водоотталкивания.
• Наличие хаотично расположенных волокон обеспечивает прекрасные звукоизоляционные качества.
• Минеральная вата не деформируется под воздействием холода или жары.
• Обладает химической и биологической стойкостью, экологически безопасна.
• Отличные теплоизоляционные качества обеспечиваются наличием множества воздушных каналов и пор. Относится к классу негорючих материалов.
• Качественные характеристики сохраняются более 10 лет.

Урса

Данный материал обладает прекрасными теплоизоляционными качествами.

• Благодаря высокому уровню звукоизоляции отлично подходит для утепления шумных видов кровель – например, из металлочерепицы.
• Упругость материала позволяет добиться его плотного прилегания к поверхности, что обеспечивает идеальную теплоизоляцию.
• Материал не очень плотный, благодаря чему при необходимости его можно разрезать при помощи обычных ножниц.
• Его использование в качестве утеплителя дает возможность значительно сократить финансовые затраты на отопление.

Пенополистирол

Данный материал занимает особое место среди современных утеплителей благодаря своим уникальным теплоизоляционным и звукопоглощающим качествам. Однако по причине его паронепроницаемости и горючести не рекомендуется применение в случае плоской мягкой кровли. Выбор экструдированного пенополистирола обеспечивает прекрасную вентиляцию помещения.

Материал закрепляется с внутренней стороны. Укладка плит осуществляется в один слой прямо на гидроизоляцию. Необходимо позаботиться о плотном прилегании краев. Стыки заполняются монтажной пеной, а сверху наклеивается армированный скотч.

В процессе монтажа важно следить за плотностью прилегания краев. Места стыков плит следует заполнять монтажной пеной, поверх которой клеится армированный скотч

Крыша с одним скатом из шифера

Прежде всего понадобится выполнить укладку брусьев:

1. Элементы устанавливаются с шагом в 75–80 см в верхней части стены.
2. В качестве опоры для брусьев применяется мауэрлат.
3. Далее производится армирование. Промежуток между рейками и арматурой надо заполнить пенопластом.
4. Поверх планок устанавливаются стропила. Число элементов соответствует числу балок перекрытия.
5. После этого под наклоном устанавливаются балки, которые закрепляются гвоздями к мауэрлату.
6. Чтобы было комфортнее работать, на стропильные ноги можно установить рейки, по которым строители смогут ходить в процессе сооружения кровли. По окончании работ их надо демонтировать.

Далее выполняется обрешётка из брусков 50х50 см. Для монтажа шифера требуется волновая обрешётка. Под листом шифера должно находиться по 4 бруска. Первый из них является местом нижнего нахлеста. Затем монтируется 2 детали обрешётки, которые придерживают шифер в центральной части. Затем устанавливается последний брусок, который применяется в качестве удерживания листа сверху.

Если предполагается применение листов длиной 1,75 м, то расстояние между брусьями должно быть 44 см. Установка листов осуществляется начиная с подветренной стороны. Нижние слои будут немного заходить под верхние. Выкладка материала производится так:

1. Первый лист надо устанавливать в месте свеса над фронтоном.
2. В первом ряду монтируется ещё 2 листа.
3. Укладывается 2 листа в следующем ряду, а в начальном — 1 лист.
4. В дальнейшем действия выполняются по аналогии.

Установку листов рекомендуется начинать с подветренной части

Важно следить за тем, чтобы листы по вертикали заходили за друг друга на 17–22 см. Горизонтальный нахлёст должен составлять одну волну

Углы листов надо надрезать, чтобы исключить неровности в местах пересечения 4 листов.

Свесы обрезаются так, чтобы габариты выступающего отрезка были равны длине нахлёста, увеличенной на 0,5 см. Это позволит стыковать поблизости расположенные листы с зазором в несколько милиметров. Не допускается разламывать углы шифера, так как это может повлечь за собой уменьшение прочности и появление трещинок.

Резать материал можно при помощи ножовки или болгарки с кругом по камню. Образовавшиеся срезы понадобится закрасить, иначе через некоторое время они могут начать ржаветь.

Тепловая защита кровли – два варианта инсталляции изолятора

Материалы прокладываются между стропильной конструкцией либо сверху обрешётки. К слову, первый вариант носит название «утепление изнутри». Межстропильная теплоизоляция обеспечивает возможность быстрого прогрева дома и дольше сохраняет тепло.

Обрешетка же считается более надёжным способом, если сравнивать с внутренним утеплением. Он включает создание «теплоизоляционного кокона», который укрывает всю поверхность кровли. Основные проблемы кроются в трудоёмкости метода и использовании различных дополнительных изделий. В целом, жилые мансарды утепляются только изнутри.

Технология теплоизоляции скатных крыш

Утепление мансардных двускатных крыш сильно отличается от термоизоляции крыш односкатных. Потому что у последних чердачное помещение небольшое, отсюда и трудности проведения работ изнутри. Их переносят наружу со стороны кровельного покрытия. При этом сразу обозначим, что пенополиуретан в односкатной конструкции не применяется.

Теплоизоляция односкатной кровли

Итак, как правильно утепляют односкатную крышу:

1. По стропилам, по торцам, у нижних краев вдоль набивают так называемые черепные рейки.
2. Между стропильными ногами на рейки укладывают доски или любой прочный плитный или листовой материал: фанера, ДСП, ОСП и прочее. К ногам же проводится крепление саморезами. Образуются ниши.
3. По стропильной системе укладывают пароизоляционную мембрану. Монтаж проводится полосами с нахлестом 10-15 см, после чего стык закрывается самоклеящейся лентой. Укладку надо проводить так, чтобы пленка покрывала собой ниши, подчеркивая их форму.
4. Проводится монтаж утеплителя в ниши.
5. Сверху по стропилам укладывается гидроизоляционная пленка точно так же, как и пароизоляционная, только внатяжку без провиса. Крепление к стропильным ногам скобами из степлера.
6. Монтаж обрешетки.
7. Монтаж кровельного материала.

Как видите, утепления односкатной крыши – процесс не самый сложный, так что провести его своими руками реально даже человеку, далекому от строительной сферы.

Конструкция односкатной крыши с утеплением

Двухэтажные дома

Фото: houzz.com

Загородный коттедж может быть спланирован как комбинация отдельных помещений под односкатными крышами на разных уровнях: для жилого пространства, для пристройки к дому в виде веранды и для гаража.

Частная усадьба на фото спроектирована как тандем одноэтажного и двухэтажного коттеджей с зоной патио между ними.

Односкатная кровля, преломляющаяся и переходящая на фасад, — стильный тренд, пришедший к нам из Европы.

Рациональный вариант планировки двухэтажного коттеджа — просторный балкон, примыкающий к гостиной-столовой и расположенный над гаражом. Здесь вам будет приятно провести время за семейной или дружеской трапезой.

Оригинальность проекта частного дома на фото — уклон односкатной крыши, направленный в сторону водоема для оптимального стока ливневых вод.

Односкатная кровля способна придать выразительную динамику архитектуре домов в стиле хай-тек.

Задуманный как геологическое образование, которое возвышается над равнинным ландшафтом, этот дом в Великобритании имеет уникальную односкатную кровлю-лестницу, выложенную кремниевой плиткой. Такая современная архитектура контрастирует и одновременно дополняет природное окружение благодаря естественности своих форм и оттеночных переходов от темно-серого к белесо-дымчатому.

Возведение стропильной системы

Главным отличием несущего каркаса подобной крыши является его простота. Стропила и прочие элементы изготавливают из просушенного качественного леса, обработанного антисептиком. Расчет на несущую способность помогает определить сечения деталей. Данный этап лучше всего доверять профессиональным строителям.

Стропила зачастую опирают на две стены разной высоты. Лучше всего, если меньшая стена находится со стороны господствующих ветров — это поможет снизить ветровую нагрузку.

Если в постройке высота стен одинакова, то формировать уклон стоит используя стойки, а фронт зашивать подходящим материалом.

Желательно сразу выложить и боковые стены или же выполнить их также, как и переднюю часть при помощи обшивки и несущего каркаса.

Если стены кирпичные, то перед монтажом крыши необходимо позаботиться об укладке мауэрлата, ведь именно на него будут опираться края стропильной ноги. Для его изготовления потребуется цельный брус сечением 150х150 мм.

Для возведения односкатной крыши на рубленую постройку используют скользящие крепления для стропил, которые помогают компенсировать распирающие нагрузки. Стропила прикрепляются к мауэрлату врубами, элементы дополнительно соединяются строительными скобами.

Устройство вентзазора

Первое, что нужно было сделать при монтаже, — это обеспечить постоянную величину вентилируемого зазора между кровельным материалом и мембраной, который составляет 20 мм. Проще всего будет выдержать точность зазора с помощью реек шириной 20 мм, которые прибиваются по боковым сторонам стропил вплотную к обрешетке.

Вот так выглядел скат крыши изнутри перед началом работ по утеплению: Внутренний вид ската крыши перед началом работ по утеплению

Рейки я напилил из обрезков досок, оставшихся от стройки. Длина получилась примерно 30-60 см. Наживил по 2-3 гвоздя 2х30 в каждую рейку так, чтобы их острые концы не выступали с обратной стороны. И довольно быстро прибил рейки по боковым сторонам стропил.

Рейка, определяющая величину вентилируемого зазора: Рейка, определяющая величину вентилируемого зазора

Там, где стропила были прикреплены к стойкам, прибивать рейки было невозможно. Поэтому я:

1. откреплял каждую стойку от стропила,
2. укорачивал примерно на 45 мм от обрешетки параллельно стропилу,
3. фиксировал стойку в прежнее положение струбциной и прикреплял ее обратно к стропилу шурупом.

Справа видна стойка, установленная строителями и мешающая прикреплению мембраны. Слева — стойка после укорачивания:

Справа видна стойка, установленная строителями и мешающая прикреплению мембраны. Слева — стойка после укорачивания

Обрезка стойки электролобзиком:

Обрезка стойки электролобзиком

Фиксация положения стойки:

Фиксация положения стойки

Потом приступил к монтажу ветрозащитной паропроницаемой мембраны типа А:

1. Вначале вырезал кусок ветрозащитной мембраны шириной на 50 мм больше расстояния между лагами и высотой 200 мм.
2. Затем прикреплял мембрану такими же рейками к боковым сторонам лаг, а внизу — к брусу стены. Вверху мембрану пока не закреплял — она просто прилегала к продольному брусу, соединяющему лаги. Так я прибивал рейки ко всем стропилам этой стороны крыши.
3. Затем стал закреплять мембрану между стропилами. Так как расстояние между ними разное, то ширину полотна отмерял каждый раз и отрезал на 50-60 мм больше. Мембрану прижимал такими же рейками, но шаг забивки уменьшил, чтобы плотно прижать мембрану к стропилу. В рейки забивал уже по 3-4 гвоздя для прочности. Край натянутого полотна выступает от края рейки на одинаковую величину.
4. Следующий этап – увеличение ширины стропил. Операция эта в моем случае оказалась вынужденной, потому что исходной ширины стропил не хватало для укладки необходимого числа теплоизоляционных плит. Купил на рынке стройматериалов доски 140х20 мм длиной 3 м. На циркулярке разрезал их вдоль пополам и получил доски шириной около 70 мм. Эти доски прикреплял шурупами внизу к стойке, а вверху — к потолочной доске. Затем эти доски дополнительно закреплял деревянными накладками: в нижней части стропила и в двух местах между стойкой и потолочной доской. Таким образом я увеличил ширину всех стропил.

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Выбираем оптимальный вариант

Существует несколько вариантов решений вопроса, чем утеплить крышу гаража. Для этих целей можно использовать различные теплоизоляционные материалы, отличающиеся между собой по стоимости, эксплуатационным и ряду других характеристик. Правильное и недорогое решение — уложить листы пенопласта под крышей гаража. Но, при желании и наличии достаточного бюджета, можно приобрести другие утеплители.

Пенопласт — это недорогое и практичное решение вопроса. Листы пенополистирола стоят недорого и помогают утеплить крышу и другие конструктивные элементы гаража. Пенопласт отличается следующими особенностями:

• хрупок;
• не впитывает влагу;
• не пропускает тепло наружу;
• малый вес.

Пенопласт прост в монтаже и предотвращает образование конденсата внутри гаража. Основной недостаток такой теплоизоляции заключается в том, что под листами нередко находят прибежище насекомые и грызуны. Последние нарушают целостность пенопласта, из-за чего появляются «мосты» холода. Также утеплитель подвержен горению.

Нивелировать описанные недостатки способен пеноплекс. Единственный минус этого утеплительного покрытия — цена одного листа выше, чем у пенопласта.

Стекловата

Это утеплительное покрытие изготавливается из стекловолокна, которое проходит температурную обработку. Стекловату для укладки теплоизоляционного слоя вдоль крыши гаража практически не используют. Однако утеплитель обладает несколькими достоинствами:

• выдерживает воздействие влаги;
• не привлекает грызунов;
• не подвержен образованию грибка;
• обеспечивает хорошую теплоизоляцию.

Низкая популярность стекловаты объясняется тем, что утеплитель, под воздействием незначительной нагрузки, теряет изначальные свойства

Кроме того, при работе с утеплительным покрытием необходимо принять меры предосторожности (надеть респиратор, перчатки и защитную одежду)

Жидкий утеплитель прост в применении, поэтому, при условии наличия достаточно бюджета, подходит для прокладки вдоль кровли гаража. Пеноизол распыляется вдоль внутренней части крыши и закрывает любые мелкие отверстия. К недостаткам пеноизола относят высокую стоимость и необходимость в использовании дополнительного оборудования.

По внешнему виду напоминает стекловату, но минеральный состав (базальт) обеспечивает лучшие характеристики. Минвата выпускается в виде рулонов, не привлекает грызунов и не горит. Эксплуатационный срок теплоизолятора составляет 50 лет. Основной недостаток минваты — необходимость в укладке пароизоляционного слоя, так как утеплитель в небольших количествах впитывает влагу.

Полимеры выпускаются в виде плит и обладают следующими достоинствами:

• сравнительно низкая цена;
• низкая теплопроводность;
• простой монтаж;
• малый вес;
• стойкость к воздействию открытого пламени (характерно для новых полимеров).

Полимеры не требуют укладки пароизоляционного слоя, но плохо переносят воздействие прямых солнечных лучей.

Особенности технологии утепления

Если основанием кровли являются плиты из железобетона (они применяются, например, при возведении крыши гаража), теплоизоляция должна быть выполнена с внешней стороны. Для этого применяют пенопласт, а сверху укладывают бетонную стяжку.

Расположенные между плитами стыки заделывают при помощи монтажной пены высокой прочности или конопатят стекловолокном. Подготовленная таким образом поверхность покрывается пенопластом повышенной прочности. Теплоизоляционный материал укладывается двумя слоями вразбежку с нахлестом. Утеплительные плиты лучше закрепить между собой при помощи строительной пленки.

Сверху на слой утеплителя укладывается гидроизоляция. Прекрасно подходит для этого обычный рубероид или подкровельная пленка – как по качественным характеристикам, так и в плане цены. На готовый слой производят монтаж бетонной стяжки с особыми пластиковыми добавками или армированием. Чтобы в дальнейшем избежать растрескивания покрытия, в бетонный состав необходимо добавить особые морозостойкие растворы.

Рекомендации по выбору уклона ската

Прежде чем приступать к устройству односкатной кровли дома своими руками, необходимо рассчитать оптимальный уклон ската крыши.

Односкатная крыша

Как уже отмечалось, главным моментом, на который нужно ориентироваться на данном этапе, является то, какой финишный кровельный материал решит использовать владелец. К примеру, металлочерепица или тот же шифер задерживают осадки не так, как металлопрофиль. И все эти моменты нужно обязательно учитывать на этапе проектирования и расчета кровельной системы.

В случае применения рубероида и прочих рулонных кровельных материалов можно делать минимальный уклон на уровне 5-10 градусов. При использовании шифера уклон рекомендуется увеличить до 20 градусов. Если же крыша будет крыться черепицей, минимально допустимый угол наклона составляет 20-30 градусов, но лучше ориентироваться хотя бы на 35 градусов.

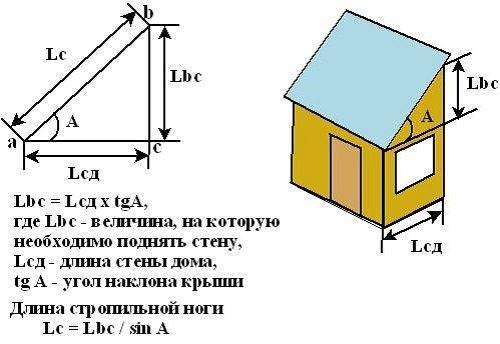

Как рассчитать уклон кровли

Помимо типа финишного кровельного покрытия необходимо учитывать и основные особенности рельефа местности, в которой построен дом. К примеру, если здание расположено так, что его крышу может со всех сторон обдувать ветер, угол наклона ската можно уменьшить. Если же дом располагается среди густых насаждений высоких деревьев, настоятельно рекомендуется обустраивать более крутые скаты, т.к. одной лишь силы ветра для удаления всего снега определенно не хватит.

Толщина утеплителя

Мансарда подразумевает наличие утепления и обогрева в той же степени, как и остальные помещения в доме. Потому общее теплосопротивление крыши и фронтонов, естественно, должно быть не меньшим, чем у стен. Учитывая, что теплый воздух все равно будет подниматься со всего дома к мансарде, толщина утепления может быть и на 10-15% больше.

Вторым определяющим фактором является паро-, гидроизоляция. Влага и водяной пар так же под воздействием конвекционных потоков будет подниматься под крышу, и следует в обязательном порядке предусмотреть разделение внутреннего воздуха в помещении от слоя теплоизоляции и отдельную вентиляцию.

Основные правила при монтаже теплоизоляционных материалов

Схема утепления крыши включает 3 этапа, которые всегда остаются неизменными:

1. В первую очередь укладывают гидроизоляционный слой. Укрыть пленкой необходимо не только обрешётку, но и стропила, тщательно изолируя все выступы и разнообразные углубления. Участки, где проходят коммуникации, балки, а также углы следует изолировать особенно тщательно. Крепят гидробарьер к деревянным элементам конструкции скобами с помощью мебельного степлера или строительными кнопками. Места, в которых происходит состыковка нескольких участков, располагают с заходом 10 см друг на друга и проклеивают скотчем. Для отведения скапливающейся влаги края гидробарьера выводят под свесы кровли. Если утепление крыши изнутри происходит одновременно с её монтажом, сложностей с путями отвода не возникнет.
2. Если происходит утепление кровли изнутри минватой, то необходимо оставить вентиляционный зазор. Для этого потребуется в балку вкрутить саморезы, вбить гвозди и натянуть между ними прочную нитку, леску или шпагат. Утепление скатной крыши происходит путем размещения теплоизолятора между стропилами. Устанавливают его в распорку, чтобы не образовывались зазоры в местах прилегания к конструкциям. По возможности деревянные балки тоже оборачивают теплоизоляционными материалами, т. к они, соприкасаясь с морозным воздухом, становятся своеобразным мостиком холода. Для фиксации утеплителя между стропилами набивают рейки, которые предотвратят его сползание. Также можно воспользоваться ниточной решёткой, для этого в балки вкручивают саморезы, между которыми натягивают шпагат или леску, способные выдержать теплоизоляционный слой.
3. Правильное утепление включает обязательное размещение паробарьерного материала сверху теплоизоляции. Этот шаг необходим, чтобы образующийся в чердачном помещении конденсат не впитывался в теплоизоляционный слой. Утепление изнутри минватой со временем приведет к наполнению её влагой, которую она будет отдавать находящимся в непосредственной близости деревянным конструкциям, тем самым сокращая срок их эксплуатации. Соприкосновение деревянных участков крыши с влажным материалом послужит толчком для начала процесса гниения и разрастания плесневых грибов. Предотвратить данный процесс можно, только тщательно изолировав теплоизоляционный слой. Крепят паробарьер скобами или строительными кнопками к деревянным конструкциям.

Только в тех случаях, когда выполняется в точности технология утепления крыши, можно рассчитывать на положительный результат.

Утепление крыши эковатой

Эковата, как и ее предшественник, обладает хорошими теплоизоляционными свойствами, но при этом данный материал имеет несколько недостатков. В основном все эти недостатки связаны со сложностью монтажа такого утеплителя, и исходят они от необходимости использования специальной техники для задувки ваты в пространство между стропил, поэтому необходимо строго соответствовать инструкции для правильной самостоятельной задувки эковаты.

Утепление крыши эковатой можно производить влажным и сухим способами. В первом случае высыхание эковаты происходит довольно долго, поэтому утеплять крышу в этом случае нужно преимущественно в теплый период года, во втором образуется пыль, что тоже является минусом, особенно если утепление происходит в уже обжитом доме.

ВЫВОДЫ:

• В силу своих особенностей односкатная кровля позволяет сохранять максимальное количество тепла.
• Для сокращения теплопотерь крышу необходимо утеплить по всем правилам.
• Основными требованиями к материалу для утепления являются легкость, высокие теплоизоляционные качества, влагонепроницаемость.
• Для утепления односкатной кровли используют стекловату, минеральную вату, стекловолокно и т.д.
• Для выполнения работ необходимо заранее подготовить инструменты и материалы.
• Работы должны проводиться в строгой последовательности.
• Внутренняя теплоизоляция производится в следующем порядке: гидроизоляция – теплоизоляция – пароизоляция.
• Требуется также устройство вентиляционных зазоров.
• Современный рынок предоставляет широкий выбор утеплителей для односкатной кровли.
