Утепление пола в бане на винтовых сваях своими руками

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Предлагаем ознакомиться: Замена нижних венцов бани своими руками

Для установки опор можно использовать специализированный станок, переносной мотоинструмент, или завернуть трубы вручную. Чем больше диаметр и количество винтовых свай, тем больше аргументов в пользу механизированного способа.

Для заворачивания опоры потребуется:

Строительный отвес;
Труба-ворот с длиной плеча не менее двух метров;
Груз-балласт;
Несколько десятков литров раствора глины в воде.

После установки всех винтовых свай на фундаментном поле натягивают разметочные шнуры и обрезают оголовки труб так, чтобы линия реза всех опор находилась в одной строго горизонтальной плоскости. На обрезанные стойки наваривают опорные площадки из стальных плит или полосок металла.

Делаем каркас

Перед сборкой стен бани из профилированного бруса нужно уложить на обвязку винтовые сваи. Каркас основания нашивают из массивного дубового бруса 150-200 мм или шлифованных шпал длиной 220-250 см.

Обвязочный материал крепят на винтовых сваях с помощью анкерных болтов с поднутрением головки, чтобы спрятать гайку в толщу древесины. Каждый участок обвязки перед фиксацией на винтовых сваях проверяют строительным уровнем и при необходимости выравнивают подкладкой шайб или тонкого металла. Один из вариантов обвязки фундамента бани на винтовых сваях приведен на видео

Собираем сруб

Если коробку бани собирают из профилированного бруса, то оставшиеся щели между венцами конопатят льняной путанкой с добавкой столярного клея. После сборки обвязочного каркаса на винтовые сваи на брус с помощью металлических уголков и «мотыльков» укладывают лаги чернового пола. Можно использовать доску сечением 150х40 мм и даже дюймовку, так как особой нагрузки черновая основа не испытывает.

Чем лучше обшить каркас

В русских банях часто ставят именно деревянный каркас.

Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.

Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.

Запрещено использовать горючий дешевый пенопласт, пенополистирол.

Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.

Лучшие варианты утепления:

базальтовая вата;
каолиновая вата;
вермикулит.

Фото: конструкция стены каркасной бани

Снаружи каркасную конструкцию можно отделывать:

сайдингом;
декоративной штукатуркой;
обрезной доской;
полубрусом;
вагонкой;
горбылем;
плиткой;
блок-хаусом;
пластиковыми панелями.

Красиво смотрится обшивка блок-хаусом, имитирующим бревно.

Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.

Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.

Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.

Подробнее порядок внутренней обшивки бани приведен в разделе ниже.

Обустройство бетонных полов – каким будет объем работ?

Основания из бетона встречаются в частных банях реже. Связано это с необходимостью выполнения ряда трудоемких работ и их высокой стоимостью. Тем не менее, некоторые домашние умельцы хотят сделать в своей баньке именно такие полы. Опишем процесс их монтажа. Прежде всего, осуществим несколько предварительных мероприятий (они выполняются до заливки бетонного основания):

Составляем схему прокладки канализационных и водопроводных труб на полу. Укладываем их в соответствии со сделанным планом.
Делаем трап – отверстие, к которому подводится слив. Последний обязательно оснащаем сухим гидрозатвором (он исключит образование затхлого запаха в бане в случаях, когда она не будет использоваться длительное время). Решетку трапа размещаем в самой низкой точке будущего бетонного пола.
Под основанием парилки создаем подушку из щебня и песка толщиной около 4 см.
Настилаем гидроизоляционный материал (обычно используется рубероид) по всем отделениям свайного фундамента. Небольшой нюанс. Вместо рубероида допускается применять паропроницаемую мембрану. Она лучше справляется с задачами по гидрозащите пола. Но ее стоимость достаточно высока

Выбирайте лучший для себя вариант, принимая во внимание бюджет, выделенный на строительство частной баньки.

Теперь можно заливать цементно-песчаную смесь. Когда она затвердеет, приступаем к теплоизоляции пола. Бетонная поверхность утепляется керамзитом, пенополистирольными плитами, минеральной ватой либо перлитом. Перед монтажом любого из этих материалов хорошо очищаем от мусора и пыли напольную поверхность.

Плиты из пенополистирола после укладки в обязательном порядке обрабатываем монтажной пеной. С ее помощью мы герметизируем все швы между теплоизоляционными изделиями. Когда пена высохнет, дополнительно гидроизолируем поверхность рубероидом. Аналогично поступаем и тогда, когда производится утепление пола с помощью минваты, так как она очень боится воды. Под действием влаги вата теряет все защитные характеристики. Перлит или керамзит перед укладкой на бетонное основание смешивается с цементом и водой. Полученный раствор равномерно распределяется по поверхности.

Как видим, устройство бетонного напольного основания в парилке на винтовых сваях не требует специальных знаний. Все работы реально выполнить без помощи профессионалов. А затем долго наслаждаться долговечным и теплым полом в частной бане.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

сохранение целостности поверхностного слоя;
быстрота строительства фундаментной основы;
приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

состав грунта и его качества;
средний уровень снежного покрова в зимнее время;
глубина промерзания грунта;
уровень затопления талыми водами;
роза ветров;
масса готового сооружения с полной отделкой.

Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта.

Что недопустимо

Недопустимо, когда делается утепление пола в бане, использовать материалы, которые при нагреве станут выделять вредные вещества. Об этом часто забывают и кладут, например, линолеум на пол.

***

В России мало зон, где рентабельно возводить баню с полом без утепления. Сам процесс не настолько дорог и сложен, чтобы пренебрегать им, а в итоге получается всепогодная, круглогодичная баня — прекрасная возможность отдохнуть и поправить здоровье.

Клиентам, еще не определившимся с материалом для строительства, будут полезны следующие публикации:

достоинства и недостатки каркасных и каркасно-щитовых бань;
особенности утепления стен кирпичных, деревянных и блочных бань;
бани из пеноблоков, обладающих массой достоинств;
преимущества и недостатки внутреннего, который возможно выполнить своими руками,а также внешнего, в частности межвенцевого, утепления;
необходимость утепления крыши.

Мероприятия защитного и профилактического вида

Основная опасность для пола в банном помещении заключается в повышенном уровне влажности, постоянных испарениях, сырости. В обязательном порядке необходима гидроизоляция, все строительные материалы обрабатываются специальными составами. Если этими требованиями пренебречь – образование плесени и грибка, которые способны уничтожить не только дерево, но и бетон, вам обеспечены.

Все отдельные элементы конструкции пола должны быть однозначно подвергнуты обработке антисептиками, которые сегодня в большом количестве предлагает рынок строительных материалов. Рекомендуется на этом мероприятии не экономить, обрабатывая поверхности по несколько раз. Если планируется укладка в пол утеплительного материала, однозначно должна быть выполнена гидроизоляционная прослойка. Все эти мероприятия в комплексе позволят продлить эксплуатационный срок банного помещения, отодвинуть вероятные ремонтные работы на более поздний период.

Когда по определенным причинам нет возможности все рекомендации выполнить в процессе строительных работ, следует обязательно провести определенные процедуры, способные предотвратить деревянные и бетонные поверхности от разрушений. В таких случаях. Деревянные полы разбираются, тщательно выветриваются и просушиваются, устраняются места, в которых начала появляться гниль. Доски и лаги зачищаются наждачной бумагой, пропитываются растворами-антисептиками, снова сушатся. Рекомендуется. Выполнив все перечисленные мероприятия, покрыть древесину восковым или лаковым составом на водоотталкивающей основе.

Правила утепления и гидроизоляции пола в бане

Приступать к укладке утеплителя можно только после тщательной обработки деревянной конструкции антисептиком, который защитит материал от воздействия насекомых-вредителей, и предотвратят образование плесени.

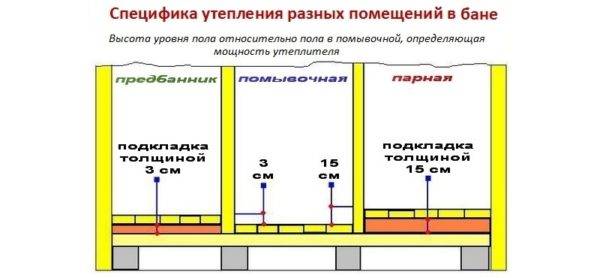

Принцип утепления помещений бани в зависимости от их назначения

При выборе способа утепления пола в бане учитывают разные нюансы. Для организации слива в бане большей популярностью пользуются деревянные полы в виде настила со щелями. Учесть потребуется и тип материала финишного покрытия пола – бетон, кафель и керамогранит нагреваются и остывают дольше, нежели древесина и композитные материалы с древесными волокнами в составе (декинг).

Декинг

Принцип утепления пола по лагам

Поэтому наиболее оптимальным вариантом утепления будет прокладка утеплителя между черновой и чистовой конструкцией пола, установленной по лагам с гидроизоляционной мембраной, уложенной сверху нижнего уровня для отведения стоков. При этом традиционный трап рекомендуется заменить конструкцией, в которой применяется сухой гидрозатвор. Это убережет помещение бани от неприятных запахов со стороны септика.

Сухой гидрозатвор для системы слива в бане

Рулонная гидроизоляция

От качества гидроизоляции в бане зависит долговечность конструкции пола и эффективность утеплителя. Существует несколько вариантов выполнения гидроизоляции пола в бане: при устройстве бетонной стяжки, залитого поверх свай, применяют наплавляемую рулонную гидроизоляцию или обмазочную в виде битумной мастики. При устройстве деревянного пола поверх утеплителя укладывают гидроизоляционную мембрану.

Баня: утепление пола

Для чего нужно утеплять полы? Сезонным баням это действительно незачем, а вот если захочется попариться в холода, то понадобится банька утепленная. Выше уже дважды упоминалось утепление. Но мы будем рассматривать его варианты по порядку.

Утепление пола в бане на винтовых сваях

Поставленное на сваи строение не имеет бетонного фундамента, вместо него — пустое пространство, где гуляет ветер. Утепление пола в бане на винтовых сваях начинать надо с создания двойного пола: чернового и белового с прослойкой утеплителя. Для этого на оголовки свай сначала кладется брус для обвязки, к нему прибиваются пропитанные антисептиком доски. На всю площадь основания укладывается пленка-гидробарьер, а потом, в пространство между досками, кладется утеплитель — минеральная вата, пеноплекс или экструдированный пенополистирол. Потом снова гидробарьер и беловой пол.

Если на сваях лежит бетонная плита, то ее гидроизолируют, наплавляя рубероид или покрывая мастиками. Сверху кладется утеплитель, например, экструдированный пенополистирол. Следующий слой — бетонная стяжка 5 см с армирующей сеткой, а дальше — по желанию хозяина: можно положить систему обогрева и плитку, например.

Полы в бане заливные, с прослойкой утепления

Собственно, мы уже говорили о бетонном поле, а заливной — это он же. Различаются два случая заливки: по грунту и по перекрытию.

По грунту

Тут предлагается на разных ресурсах много вариантов. Можно сделать так:

Внутри сплошного ленточного фундамента выкапывается котлованчик на глубину 40-50 см.
Засыпается и утрамбовывается гравий так, чтобы его слой был 15 см.
Насыпается и утрамбовывается песочная подушка — 30-50 см.
Поверх нее кладется рубероид в два слоя с нахлестом листов 10 см и герметизацией битумной мастикой. (2-й слой перпендикулярно 1-му.)
Слой утеплителя — керамзита или минваты, или шлака из котельной, или пропитанного гудроном войлока. Толщина слоя 30-50 см, с заходом на стены.
Только для минваты — второй слой гидробарьера. Это может быть полиэтиленовая пленка.
Слой армирующей сетки с диаметром прутка 5 мм.
Маяки и направляющие для создания нужного уклона.
Заливка бетонной стяжки. Толщина не менее 3 см.

Как вариант возможно два слоя бетонной заливки: первый слой сразу по песочно-гравийной подушке, причем бетон замешивается с крупным гравием. На первую стяжку кладется гидробарьер, потом утеплитель (например, перлит с цементом). На застывший раствор — металлическая сетка и новый слой стяжки из бетона.

А можно не усложнять себе жизнь и просто уложить пенопласт на утрамбованный песок (если у вас песочный грунт) или песчаную подушку, под него гидроизоляцию (можно полиэтилен) и залить плиту сверху, толщиной 10 сантиметров.

По перекрытию

Этот способ описывался выше, где речь шла про утепление бетонного пола в бане, в бетонной плите перекрытия на сваях.

Утепление пола в бане керамзитом

Утепляют им и бетонные полы. Его кладут на рубероид или другой гидроизолятор, положенный поверх песочно-гравийной подушки. Лазерный уровень поможет выровнять его слой. Для создания уклона керамзит смачивают цементным раствором.

ВАЖНО! Опытные строители советуют, когда делаете утепление пола в бане керамзитом, брать его разных фракций — крупный теплее, а мелкий заполнит пространство между крупными частицами. Кроме того, нужно следить за уровнем влажности керамзита — он гигроскопичен, а это плохо сказывается на его теплоизолирующих свойствах

С пенопластом

Несмотря на то, что именно пенопласт является не слишком подходящим материалом для утепления полов, его часто используют. Хотя его близкий родственник — экструдированный пенополистирол — подходит для этой цели гораздо больше. Преимущество пенопластов — их несмачиваемость водой. Это избавляет от необходимости изолировать их слой гидробарьером. В остальном — те же способы применения в утеплении полов, что были описаны выше.

С перлитом

На 2 части перлита берется 1 часть воды.
Замешанному перлиту дают осесть и добавляют 1/2 части цемента М300 и выше.
В процессе замеса доливается 1/2 часть воды и еще 0,5 литра сверху.

В итоге получается сухая рассыпчатая каша, которая кладется на первую бетонную стяжку, а через 6 дней заливается второй стяжкой.

Утепление пола в предбаннике, в деревянной бане

Предбанник должен сохранять тепло парилки и моечной, поэтому его тоже стоит утеплить. Способы и материалы — те же, что в других помещениях, нет только нужды в уклонах и стоке. Утеплитель кладется либо между лагами на черновой пол, либо на изолированную пленкой подушку из песка и гравия, либо на первую бетонную стяжку.

Таким образом, для утепления пола используются различные материалы, а какой лучше зависит от поставленных задач.

Утепление пола

Теплоизоляция полов в доме с винтовым фундаментом производится в два этапа: на стадии строительства методом утепления по лагам и в процессе эксплуатации с наружной стороны. Давайте рассмотрим оба варианта утепления пола более подробно.

Внутреннее утепление

Утепление пола изнутри в доме на винтовых сваях производится методом утепления по лагам. Применяется обычная технология, которая включает в себя работы в такой последовательности:

По нижнему краю лаг набиваются черепные бруски.
Затем на эти бруски укладывается черновое основание из досок. Их необходимо уложить как можно плотнее, а оставшиеся щели заполнить монтажной пеной.

Следующим этапом производится монтаж гидроизоляционного материала. В этом качестве используют рубероид или толстую полиэтиленовую пленку, уложенную в несколько слоев. Монтаж гидроизоляции необходимо производить внахлест не менее 10 см.
На слой гидроизоляции производится монтаж теплоизоляционного материала. Применяемые материалы для утепления будут рассмотрены ниже.
Сверху утеплитель накрывается слоем пароизоляционного материала, после чего производится монтаж напольного покрытия.

На лаги можно набивать половые шпунтованные доски или толстую фанеру. Для дополнительного утепления полов используют линолеум на толстой основе, ковролин или стелют ламинат с использованием пробковой подложки.

Наружное утепление

Во время эксплуатации дома на винтовых сваях можно произвести дополнительное утепление пола снаружи. Давайте подробно изучим технологию как правильно утеплить пол данным способом:

По всей внешней площади дома снизу на лаги закрепляется пароизоляционный материал. Его можно закрепить клеевым способом или прибить строительным степлером.
После монтажа пароизоляционного материала, устанавливается листовой теплоизолятор, который крепится к деревянному основанию при помощи саморезов с тарельчатыми шляпками.

Затем теплоизоляционный материал необходимо закрыть ветровой мембраной, которая пропускает воздух и пары влаги в одном направлении: от теплоизолятора, что позволяет ему дышать.

В некоторых случаях на этом утепление пола с наружной стороны дома на винтовых сваях считают выполненным. Но при желании теплоизолятор дополнительно можно закрыть досками, которые набиваются на нижние торцы деревянных балок основания дома.

Применяемые теплоизоляционные материалы

Современные технологии помогли разработать новейшие высокоэффективные теплоизоляционные материалы, которые и применяются при утеплении полов в доме на винтовых сваях. Исходя из практического опыта применения, специалисты рекомендуют использовать такие утеплители:

Экструдированный пенополистирол. Этот современный утеплитель, пожалуй, обладает самыми лучшими эксплуатационными характеристиками из всех применяемых утеплителей. Листы экструдированного пенополистирола обладают отличными теплоизоляционными свойствами, имеют незначительный вес, легко режутся, способны выдерживать значительные механические нагрузки. Кроме этого, пенополистирол практически не впитывает влагу, не подвержен гниению и образованию плесени, имеет продолжительный срок эксплуатации даже в неблагоприятных условиях. Единственным минусом этого материала является его достаточно высокая цена, которая в большей мере зависит от сложности технологического процесса изготовления утеплителя.
Прессованные плиты базальтовой ваты обладают очень низкой теплопроводностью, хорошо поглощают различные шумы. Легкий вес и монтаж также добавляют популярности этому материалу. Существенным минусом минеральных утеплителей является их гигроскопичность, что заставляет применять многослойную гидроизоляцию при монтаже. Именно поэтому специалисты рекомендуют использовать прессованные виды ваты для внутреннего и наружного утепления дома на винтовых сваях. Такой теплоизолятор более влагостоек и прочен, его легче монтировать и закреплять.
Пенопласт отличается низкой стоимостью и легким весом. Отлично подходит для дополнительного утепления. Благодаря низкой стоимости пенопласт пользуется большой популярностью. Кроме этого, он обладает такими свойствами: низкие показатели теплопроводности, хорошая влагоустойчивость, легкая обработка, долговечность.
Вспененный полиэтилен на фольгированной основе применяется в качестве пароизоляционного слоя для защиты основного утеплителя от воздействия внешней влаги. Кроме этого, пенополиэтилен усиливает теплоизоляционные характеристики за счет наличия отражающего тепловые волны фольгированного слоя. Доступная цена, легкий монтаж и хорошие эксплуатационные свойства делают этот материал очень популярным.
