Утепление пола в деревянном доме на винтовых сваях: как правильно утеплить снизу

Устройство теплого пола на сваях

Мы рассмотрим самые простые и удобные технологии возведения водяного и кабельного обогрева.

Теплый пол в каркасном доме по СНиП. Построй Себе Дом.

Watch this video on YouTube

Водяной

Обустраивать водяные полы можно по двум технологиям: в плавающую стяжку или настильным способом (деревянным или полистирольным). Нагревателем служит металлопластиковая труба 16 мм.

Для каркасных домов на сваях лучше подходит «сухая» стяжка из пенополистирольных мат, так как она лёгкая, по сравнению с бетонной. «Пирог» такого гидропола состоит из:

ровной основы;
гидроизоляции;
демпферной ленты;
полистирольных плит с пазами;
специальных алюминиевых отражателей;
трубопровода;
второго слоя гидроизоляции;
листов ГВЛ;
напольного покрытия.

Подогрев теплоносителя осуществляется в котле, он может быть газовым или твёрдотопливным.

Кабельные маты

Хотя инфракрасная система проще в укладке, мы будем рассматривать устройство кабельного пола, так как плёнка подходит только для монтажа на втором этаже. Для обогрева первого этажа дома на сваях, у которого отсутствует капитальный фундамент её мощности, будет недостаточно.

Кабельные маты — провод, закреплённый на сетке со стандартным шагом. Особенность монтажа в том, что их можно монтировать в слой плиточного клея. Достаточно подготовить основу, и застелить её гидроизоляционным материалом и утеплителем, на котором размещаются маты.

Устройство цоколя

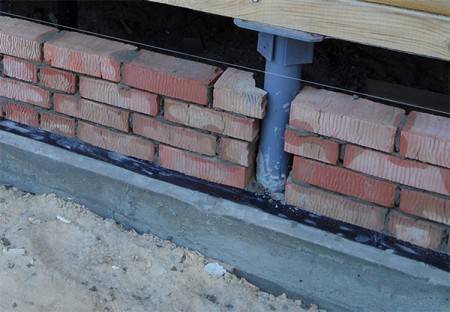

Повысить степень утепления пола при свайном фундаменте позволяет правильное устройство и утепление цоколя по периметру строения. Задача цоколя состоит в том, что он изолирует пространство под баней и не пропускает туда холодный воздух, а также способствует улучшение эстетичности внешнего вида строения.

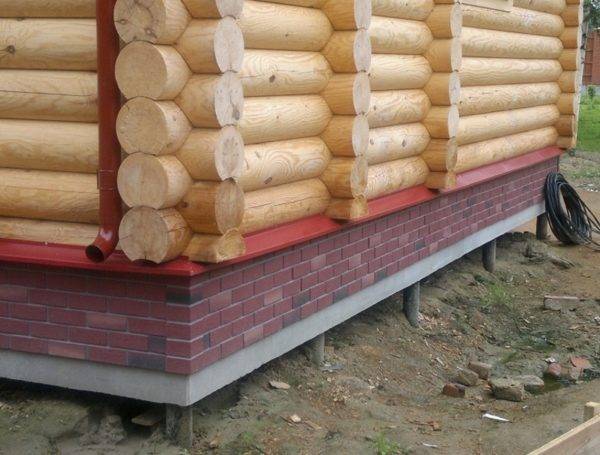

Облицовка ЦСП и панелями с имитацией кладки

Облицовка производится при помощи теплоизоляционных плит и декоративных панелей, имитирующих различные материалы – древесину, камень, кирпич. В качестве теплоизоляционного материала применяются плитные утеплители (пенопласт, пеноплекс).

Варианты устройства цоколя

Производим настил пола

Подбирая вид материала для пола, надо чтоб он был не только прочный, но и лёгкий. Ведь желательно минимизировать нагрузку на опоры. Лучше выбрать древесину — осину, дуб или хвойные деревья. Дерево должно быть сухое, без повреждений. Его перед установкой нужно обработать антисептическими средствами.

Пол в каркасном доме на свайном фундаменте является двухслойным — основа и деревянный материал. Обустраивать его следует сразу после монтажа основания из свай и ростверка.

На балках монтируются лаги сечением 10 на 25 см, с шагом 50 см. Для их установки в обвязке делаются пазы, куда вставляются лаги, и крепятся к основе шурупами. Снизу производится обшивка лаг доской 3 на 3 см.

Чтобы конструкция получилась более прочной, сверху на лаги набиваются рейки с шагом 150 см. На них монтируется настил из плит ОСБ или фанеры. Предварительно в лагах прокладывается гидро и теплоизоляционный материал.

Особенности конструкции здания на сваях

Как правило, свайный фундамент используется в следующих случаях:

При ведении строительных работ на проблемных грунтах (сыпучих, слабых, пучинистых, каменистых, болотистых).
Если участок не ровный, а с перепадами по высоте. Такое часто бывает, когда здание сооружается на склоне горы или холма.
Когда не хватает денег на более дорогостоящий монолитный фундамент.
Сжатые сроки проведения строительства. Как правило, в таких случаях возводят каркасный или деревянный дом на свайно-винтовом фундаменте.
Отсутствие возможности осушить излишне влажный грунт на участке.

Основой такого фундамента являются винтовые сваи. Речь идет о металлических трубах, оснащенных на конце специальным наконечником (его форма может отличаться). Метод погружения в почву винтовых свай очень специфичен: их не забивают с помощью акцентированных ударов, а завинчивают ручным или механизированным способом. По ходу вращения свая своим конусообразным острием вгрызается в толщу земли. Для увеличения надежности крепления почву по ходу работы уплотняют.

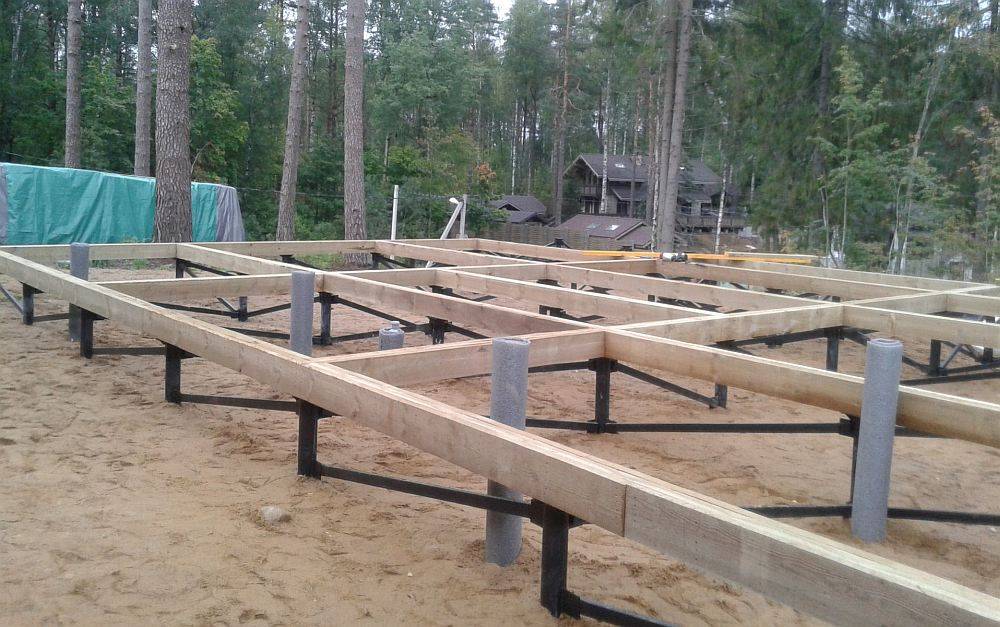

Обвязка свайного фундамента готова к дальнейшим работам Источник stroyfora.ru

Чтобы добиться равномерного распределения нагрузки от веса здания, верхушки завинченных свай подрезают по одному уровню и оснащают оголовками. Поверх оголовков обустраивается сплошная обвязка (ростверк), объединяющий опоры в одну силовую конструкцию. Ростверк может быть стальным, деревянным или бетонным. В дальнейшем именно обвязка становится основой для обустройства пола и стен дома. Перед монтажом элементов обвязки на оголовки свай простилают гидроизоляционный материал (пенофол, рубероид или полиэтилен). Это оградит напольную поверхность от излишнего увлажнения.

Пол в бане на винтовых сваях

Методика обустройства черного и чистового пола зависит от способа сборки и материала. Если баня на сваях строится из обычного бруса или бревна, то в помещении оборудуется только черновой пол.

К настилу чистового пола приступают только по завершению усадочных процессов. Если коробка и несущие элементы бани собираются из клееного профилированного материала, то черновой подбив, утепление, гидроизоляцию и чистовой пол можно настилать уже через пару месяцев после завершения строительства.

Уровень набивки лаговых балок чернового пола выбирается ниже плоскости брусовой обвязки винтовых свай. Перепад в высоте можно посчитать, сложив толщину досок подбивки, утеплителя и гидроизоляционной мембраны. После укладки сэндвича на пол плоскость плит вспененного утеплителя должна совпадать с линией обвязки винтовых свай, как на видео

Баня на винтовых сваях: утепление пола

Для сборки чернового пола бани используется несортовая доска, можно даже брать швелевку или необрезные пиломатериалы. На состояние винтовых опор черный пол не влияет, главное, чтобы материал был одной толщины.

Доски набивают на лаговые балки обычными гвоздями, никаких саморезов, крепеж бьют по концам дюймовки, отступив от края на 10-15 см.

В качестве утепления пола бани на винтовых опорах лучше всего подходит листовой пенополистирол, можно взять пеноплекс или техноплекс. Для средних широт утеплить черновой пол бани можно листами в 50 мм толщиной, если морозы зимой более 40 о С, то лучше всего уложить два слоя вспененного утеплителя.

Гидроизоляция пола в бане на сваях

Прежде чем уложить гидроизоляцию на черновой пол в плитном утеплителе, необходимо вырезать отверстие под вывод сильфонного стакана системы слива воды. Диаметр отверстия в пенополистироле должен быть равным или больше на 1.5-2 мм сечения гофрированной или пластиковой трубы.

После установки гофры можно укладывать пленочную изоляцию. Лучшим вариантом для пола бани на винтовых сваях считается каучуковая мембрана ЕПДМ. Материал единым полотном раскатывают по поверхности утеплителя, напускают на стены по 25-30 мм на сторону.

Для удержания гидроизоляционного полотна по периметру помещения моечного или парного отделения бани набивают алюминиевый порожек, прижимающий материал к утеплителю.

В точке слива вырезают отверстие диаметром меньше, чем внутренний диаметр слива, после чего устанавливают верхний фланец сливного устройства и затягивают конструкцию монтажным винтом.

Проливные полы в бане на сваях

Следующим этапом постройки бани монтируется чистовой пол. Предварительно на стены крепят металлические монтажные «мотыльки», на которые укладывают лаги чистового пола. Расстояние между балками зависит от размеров парилки бани, винтовой фундамент обеспечивает высокую жесткость основы, но специалисты рекомендуют ставить пол в бане на сваях с шагом 50 см между балками.

На лаги укладываются доски проливного пола, обычно половицы толщиной 25-35 мм делают съемными на деревянных штифтах. Сами доски шлифуют и фаскуют, чтобы избежать появления заноз и сколов.

Между половицами остаются щели в 1,5-2 мм, такая схема обеспечивает надежный слив воды даже при большом количестве моющихся, а съемный пол бани на свайно-винтовом фундаменте позволяет периодически снимать доски и чистить нижний уровень.

Утепление пола

Теплоизоляция полов в доме с винтовым фундаментом производится в два этапа: на стадии строительства методом утепления по лагам и в процессе эксплуатации с наружной стороны. Давайте рассмотрим оба варианта утепления пола более подробно.

Внутреннее утепление

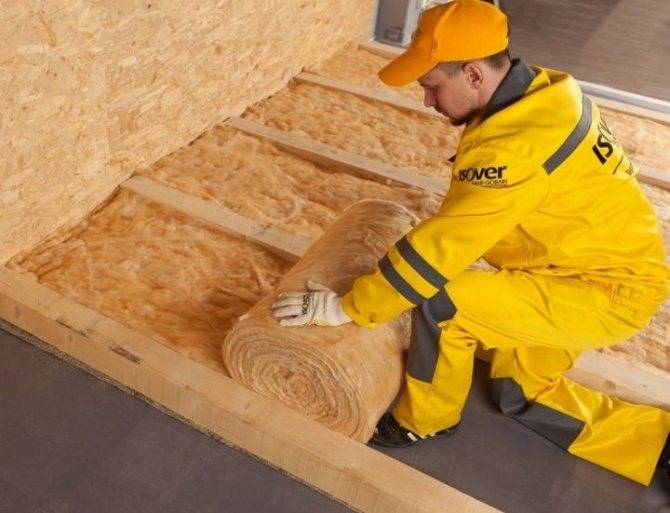

Утепление пола изнутри в доме на винтовых сваях производится методом утепления по лагам. Применяется обычная технология, которая включает в себя работы в такой последовательности:

По нижнему краю лаг набиваются черепные бруски.
Затем на эти бруски укладывается черновое основание из досок. Их необходимо уложить как можно плотнее, а оставшиеся щели заполнить монтажной пеной.

Следующим этапом производится монтаж гидроизоляционного материала. В этом качестве используют рубероид или толстую полиэтиленовую пленку, уложенную в несколько слоев. Монтаж гидроизоляции необходимо производить внахлест не менее 10 см.
На слой гидроизоляции производится монтаж теплоизоляционного материала. Применяемые материалы для утепления будут рассмотрены ниже.
Сверху утеплитель накрывается слоем пароизоляционного материала, после чего производится монтаж напольного покрытия.

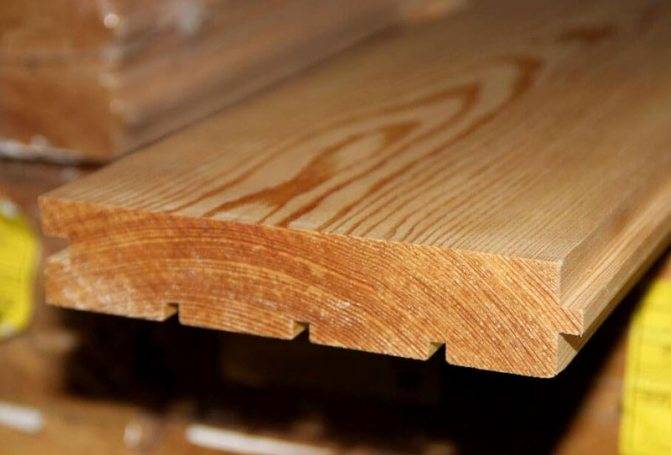

На лаги можно набивать половые шпунтованные доски или толстую фанеру. Для дополнительного утепления полов используют линолеум на толстой основе, ковролин или стелют ламинат с использованием пробковой подложки.

Наружное утепление

Во время эксплуатации дома на винтовых сваях можно произвести дополнительное утепление пола снаружи. Давайте подробно изучим технологию как правильно утеплить пол данным способом:

По всей внешней площади дома снизу на лаги закрепляется пароизоляционный материал. Его можно закрепить клеевым способом или прибить строительным степлером.
После монтажа пароизоляционного материала, устанавливается листовой теплоизолятор, который крепится к деревянному основанию при помощи саморезов с тарельчатыми шляпками.

Затем теплоизоляционный материал необходимо закрыть ветровой мембраной, которая пропускает воздух и пары влаги в одном направлении: от теплоизолятора, что позволяет ему дышать.

В некоторых случаях на этом утепление пола с наружной стороны дома на винтовых сваях считают выполненным. Но при желании теплоизолятор дополнительно можно закрыть досками, которые набиваются на нижние торцы деревянных балок основания дома.

Применяемые теплоизоляционные материалы

Современные технологии помогли разработать новейшие высокоэффективные теплоизоляционные материалы, которые и применяются при утеплении полов в доме на винтовых сваях. Исходя из практического опыта применения, специалисты рекомендуют использовать такие утеплители:

Экструдированный пенополистирол. Этот современный утеплитель, пожалуй, обладает самыми лучшими эксплуатационными характеристиками из всех применяемых утеплителей. Листы экструдированного пенополистирола обладают отличными теплоизоляционными свойствами, имеют незначительный вес, легко режутся, способны выдерживать значительные механические нагрузки. Кроме этого, пенополистирол практически не впитывает влагу, не подвержен гниению и образованию плесени, имеет продолжительный срок эксплуатации даже в неблагоприятных условиях. Единственным минусом этого материала является его достаточно высокая цена, которая в большей мере зависит от сложности технологического процесса изготовления утеплителя.
Прессованные плиты базальтовой ваты обладают очень низкой теплопроводностью, хорошо поглощают различные шумы. Легкий вес и монтаж также добавляют популярности этому материалу. Существенным минусом минеральных утеплителей является их гигроскопичность, что заставляет применять многослойную гидроизоляцию при монтаже. Именно поэтому специалисты рекомендуют использовать прессованные виды ваты для внутреннего и наружного утепления дома на винтовых сваях. Такой теплоизолятор более влагостоек и прочен, его легче монтировать и закреплять.
Пенопласт отличается низкой стоимостью и легким весом. Отлично подходит для дополнительного утепления. Благодаря низкой стоимости пенопласт пользуется большой популярностью. Кроме этого, он обладает такими свойствами: низкие показатели теплопроводности, хорошая влагоустойчивость, легкая обработка, долговечность.
Вспененный полиэтилен на фольгированной основе применяется в качестве пароизоляционного слоя для защиты основного утеплителя от воздействия внешней влаги. Кроме этого, пенополиэтилен усиливает теплоизоляционные характеристики за счет наличия отражающего тепловые волны фольгированного слоя. Доступная цена, легкий монтаж и хорошие эксплуатационные свойства делают этот материал очень популярным.

Выбор материалов и требования к древесине

Наиболее распространенным материалом для пола являются хвойные породы – ель и сосна. Брусья и доски из них получаются прочными, надежными и легкими, а содержащаяся в волокнах смола надежно защищает от гниения. К тому же, стоимость материала относительно невысока.

Но при достаточном бюджете я все же рекомендую использовать твердые породы. Доски и брусья из дуба или осины, пусть тяжелее, но намного прочнее и долговечнее. Дуб необходимо использовать для строительства тяжелых и больших каркасных домов.

Для удобства восприятия информации в таблице приведены важнейшие критерии оценки материалов для пола и рекомендации по их эксплуатации.

Критерий оценки	Рекомендации и пояснения
Материал	Хвойные породы (ель, сосна). Недорогой вариант, подходящий для небольших по площади помещений. Характеризуется долговечностью и достаточно прочностью
Дуб, осина. Средний и высокий ценовой сегмент. Эксплуатационные характеристики значительно превосходят параметры хвойных пород. Осина, как экологически чистый материал, рекомендуется для детских комнат, спален
Уровень влажности	Для полов каркасного дома, особенно в жилых комнатах, применяется только высушенный материал. Влажная древесина неизбежно потеряет объем, что приведет к появлению зазоров в покрытии
Внешний вид	При покупке материала необходимо тщательно осмотреть его и убедиться в отсутствии трещин, расколов, подозрительных пятен. Я не покупаю и не советую приобретать такую древесину, даже если продавец предлагает существенную скидку

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.

Плюсы и минусы теплых полов в каркасном доме на сваях

Тёплые полы — искусственно созданный подогрев, способный обеспечить комфорт в доме. Существует два способа утепления дома греющими полами, при помощи водяных или электрических систем. Мы разберёмся в достоинствах и недостатках таких систем именно по отношению к установке в каркасном доме, который не имеет капитального фундамента, а размещается на винтовых сваях.

Основные плюсы тёплых полов в каркасном доме на винтовых сваях:

равномерный прогрев;
экономия полезной площади;
отсутствует перемещение воздуха, тем самым нет движения пыли и микробов;
они улучшают внешний вид, так как отсутствуют отопительные радиаторы;
имеют удобный способ поддержания температуры за счёт автоматики и регуляторов;
долгий срок службы — особенно у водяных.

Кроме того, так как каркасные дома на сваях не имеют капитального фундамента, то к плюсам тёплых полов можно отнести то, что они отсекают холодный воздух, который перемещается под полом.

А дополнительные преимущества электрических видов, особенно инфракрасных систем или кабельных мат — простота укладки.

Рассмотрим минусы — дороговизна и не возможность монтажа в толстую стяжку из бетона. Кроме того, требуется проведение сложных расчётов.

Электрические системы являются пожароопасными, если рассматривать их в тандеме с деревянными домами. Но при соблюдении технологии монтажа — риск возгорания сведён к минимуму. А к недостаткам водяного отопления можно отнести возможность протечки и большую массу стяжки, в которую укладывается «пирог».

Пол в постройке на винтовых сваях

Перед тем как застилать горизонтальное перекрытие первого этажа, нужно грамотно выбрать сорт древесины, чтобы минимизировать теплопотерю, так как пол в каркасном доме на винтовых сваях не защищен от внешней среды как пол в обычном доме. Поэтому требуются сорта дерева, которые обеспечат максимально плотное прилегание половиц друг к другу.

Для того, чтобы настелить пол каркасного дома на винтовых сваях, рекомендуется использовать хвойные породы, которые сочетают в себе высокую прочность, долговечность и приемлемую цену. Для обеспеченных домовладельцев предпочтительнее будет выбрать дуб или осину, которые многократно превосходят хвойные сорта по многим характеристикам.

Утепление пола первого этажа.

Правильный пол в каркасном доме позволит использовать любые типы напольного покрытия натурального происхождения будь то паркет, паркетная доска или обработанная доска из древесного массива. Также нужно держать в уме, что в качестве напольного покрытия придется использовать керамику для того, чтобы зашить плиткой санузел. Дерево должно хорошо переносить воздействие влагоотталкивающих пропиток.

Пол первого этажа

Горизонтальные перекрытия первого этажа наиболее подвержены теплопотере, поэтому в данном случае требуется прокладка утеплителя между основной половой поверхностью и напольным покрытием. Таким образом, толщина пола каркасного дома на первом этаже будет значительно больше, чем на втором. Дополнительно требуется приколотить листы фанеры или листы изоплата к лагам с внешней стороны.

Контррейки, на которых покоится напольное покрытие, должны находиться непосредственно поверх лаг над утеплителем. Пол первого этажа в каркасного дома требует дополнительной защиты от накопления влаги и ее испарения. О гидроизоляции нужно думать на стартовом этапе застилания пола, еще до монтажа напольного покрытия.

Слои изоляционного материала должны накладываться в нахлёст. Ширина нахлеста должна быть не менее десяти сантиметров. Устройство полов в каркасном доме на сваях напоминает своеобразный пирог, «начинкой» которого являются черновой пол, ветрозащита, слои теплоизоляции, пароизоляция, половое покрытие.

Требования к полу второго этажа

Какой пол в каркасных домах используется на втором этаже? Основное требование к полам второго этажа в том, что они должны нести минимальную нагрузку на здание, поскольку не рекомендуется возводить каркасные дома высотой более чем в два этажа. Перекрытия второго этажа не отдают тепло и менее требовательны к типу напольного покрытия. Основное требование к полам данного типа — это легкость конструкции и хорошая звукоизоляция.

Пол второго этажа в разрезе.

На верхних этажах каркасного дома неприемлемо использовать толстый слой изоляционных материалов. Для меньшей нагрузки на пол, можно сделать большее количество помещений на первом этаже. Распорки и перегородки станут частью силовой конструкции дома, тем самым разгрузят пол второго этажа каркасного дома.

Какой утеплитель использовать

Современный строительный рынок предлагает довольно широкий выбор материалов для теплоизоляции. Планируя утеплять пол в частном доме на свайном фундаменте, следует выбирать материалы, наиболее устойчивые к влаге. Рассмотрим некоторые из утеплителей, чаще всего используемых при обустройстве пола.

Пенопласт

Пенопласт отличается простотой и легкостью монтажа, недорого стоит и мало весит. Его недостатком можно назвать подверженность к разрушению под воздействием мороза и влаги. Поэтому пенопласт при утеплении пола на свайном фундаменте лучше применять только в сочетании с качественной гидроизоляцией.

Пеноплекс

Экструдированный пенополистирол, больше известный как пеноплекс, внешне может напоминать пенопласт. При этом он совсем не подвержен воздействию влаги, не намокает и не деформируется. Также он отличается повышенной прочностью, дает отличную теплозащиту, экологичен, долговечен и безопасен – при изготовлении пеноплекса в состав добавляют специальные вещества, препятствующие горению. Пеноплекс укладывается листами, резать и монтировать его легко, быстро и просто. За счет того, что материал устойчив к влаге, на нем не появляется гниль или плесень. Поскольку пеноплекс обладает лучшими характеристиками, чем пенопласт, стоимость его тоже может быть значительно выше.

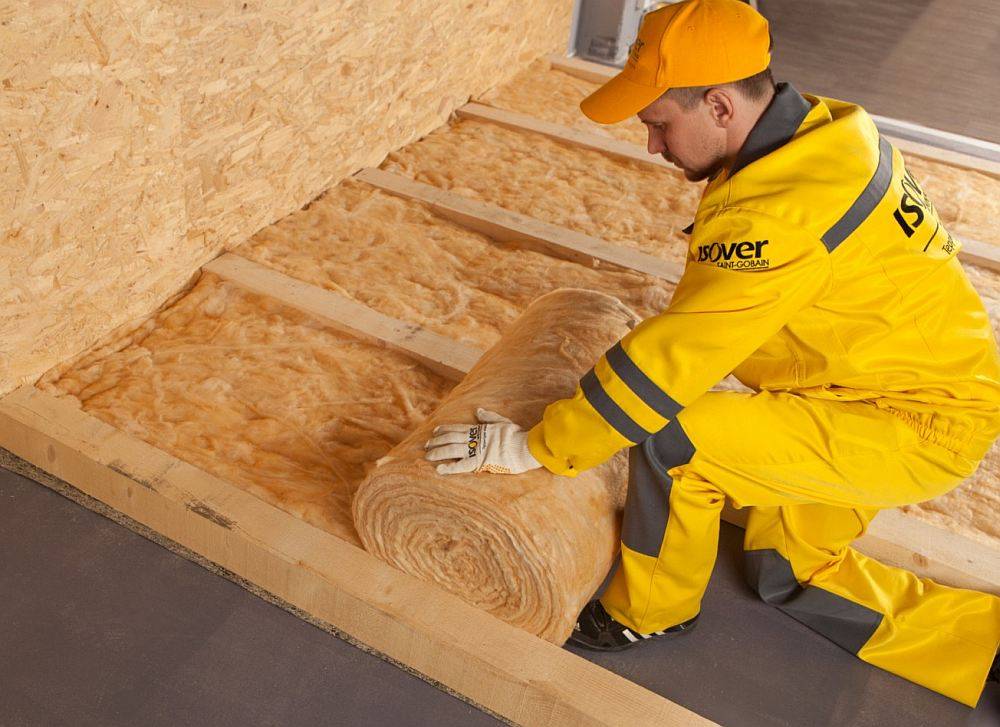

Минеральная вата

Минеральная вата имеет множество преимуществ как теплоизоляционный материал. Она не подвержена горению и абсолютно пожаробезопасна. Благодаря низкой теплопроводности минеральная вата отлично держит тепло. В ней не заводятся вредные насекомые. Однако при попадании воды на поверхность минеральная вата может дать сильную усадку, уменьшиться в размерах и утратить свои теплоизоляционные свойства. При этом стоимость материала довольно высокая, если сравнивать с другими вариантами теплоизоляции.

На производстве минеральную вату изготавливают в виде рулонов или плит. Если вы все же решили использовать именно минвату в качестве утеплителя полов в доме на винтовых сваях, то лучше приобретать материал в виде плит. В таком виде он будет дольше держать форму. Различают три основных вида минеральной ваты по типу сырья, используемого при производстве: стекловата, каменная вата и шлаковата.

Занимаясь монтажом минеральной ваты при обустройстве пола, важно соблюдать меры предосторожности и использовать индивидуальные средства защиты – респиратор, специальный комбинезон и перчатки

Керамзит

Керамзит считается одним из наиболее бюджетных вариантов утепления полов в домах на высоких сваях. Однако он обладает довольно слабыми показателями теплоизоляции, поэтому применяется нечасто в качестве утеплителя. Зато он предельно прост в монтаже и не подвержен горению.
