Утепленная шведская плита: толщина и технология

Порядок возведения

Первым делом приступают к подготовке участка, его очищению от мусора и выравниванию. После обустраивают котлован под УШП путем выемки грунта на 40 см или менее.

Котлован под фундамент УШП

Дно готового котлована застилают геотекстилем, на него насыпают слой щебня, сверху слой песка (идеальный вариант – разделить разнофракционные материалы еще одним отрезом геотекстиля). Каждый слой тщательно проливают водой и трамбуют виброплитой.

Коммуникации

В песчаный пласт будущей УШП устанавливают трубы коммуникаций, а также монтируют дренаж для отведения влаги от конструкции, иначе она может замерзнуть в морозный период и вызвать растрескивание бетона. Также сразу планируют участок под отмостку вокруг здания, который заливают бетоном или асфальтом и делают с уклоном от дома.

Прокладка канализации

Теплоизоляция

Утеплитель (например, экструдированный пенополистирол или другие специальные материалы высокой прочности) монтируют в 2-3 слоя и таким образом сокращают потребность в бетоне. Толщина теплоизоляции должна быть достаточной для обеспечения оптимальной температуры в доме.

Совет! Утепляющий материал укладывают со смещением швов, чтобы исключить появление щелей и мостиков холода.

Укладка утеплителя

Армирование

Для укрепления УШП используют арматуру с сечением 6-10 мм, а для ребер жесткости – 12 мм. Из нее формируют сетку с ячейками размером 150*150 мм, связывают элементы хомутами с сечением 6-8 мм. Сетку подготавливают на соседнем участке, иначе есть риск повреждения утеплителя. Только по мере полной готовности металлическую конструкцию переносят на плиту и ставят на подставки-«стульчики».

Теплый пол

Монтируют трубы теплого пола и закрывают их гофрозащитой, либо трубами ПНД диаметром 40-50 см. Минимальный шаг укладки труб – 10 см, максимальный – 25 см.

До заливки бетона испытывают трубы холодной водой под давлением в течение 3 часов. Это позволяет найти все негерметичные соединения и оценить уровень переносимости нагрузок. В зимнее время испытания проводят с помощью сжатого воздуха.

Бетонирование

Применяют только товарный бетон, сделанный на заводе с обязательным добавлением пластификаторов. После установки опалубки процесс заливки осуществляют за один подход либо посекционно (послойная заливка запрещена).

Бетон уплотняют глубинными вибраторами, виброрейками, виброплитами. Сверху плиту выравнивают гладилками, затирают до идеального состояния и закрывают пленкой.

После полного застывания фундамент будет пригоден для продолжения работ по постройке здания, а его поверхность отлично подойдет для укладки любого финишного покрытия. Сейчас утепленная шведская плита – это один из самых эффективных и высокотехнологичных видов фундаментов, который позволяет экономить тепло в доме и обеспечивает комфортные условия для жизни.

Затирка бетона;

Можно конечно и не затирать бетон, но тогда придется потратится на наливной пол больше чем хотелось. Но даже если плита затерта лучше всего налить сверху 10 мм наливного пола. Будет удобнее стелить напольное покрытие.

Заливаем, ровняем, воздух выгоняем (без фанатизма). Когда бетон схватится до состояния можно наступить в «бетоноступах». Пора затирать. Иначе будет поздно.

Затерли можно и по сто грамм))). Дальше больше.

И да — необходимо следить и «ухаживать» за только что залитым бетоном. Нельзя допускать, чтобы он замерз или пересох. Два – три дня бдим пока не созреет.

Конструкция утепленной шведской плиты готова.

Осталось немного: отмостка, стройка, отделка, благоустройство и новоселье!

Стоимость материалов для дома 10х13 м. Удаленность от города 30 км.

Щебень (из расчета 0,1 м толщина отсыпки)32т190060800
Песок (из расчета 0,3 м толщина подушки)312т20062400
Геотекстиль271м27018970
Гидроизоляция169м2355915
Утеплитель 100 мм Технониколь390м2470183300
Угловой крепеж XPS ТЕХНОНИКОЛЬ184шт6511960
Доска 30х150 для опалубки1.1м31000011040
Арматура ф 10 (сетка для армирования 15 м.п. на 1 м2)1755м.п.2442120
Арматура ф 12 (арматурный каркас 3/3)476м.п.3215232
Арматура ф 8 (арматурный каркас сечением 230х330 L=1,2 м)317м.п.175389
Проволока вязвльная25кг401019.2
Фиксатор арматуры1300шт.1.21560
Труба канализационная23м3508050
ПНД ф 3269м503450
Труба для ТП528м6534320
Труба для водопровода46м753450
Утеплитель для труб46м18828
Коллектор ТП11шт150016500
Коллектор ХВС1шт15001500
Коллектор ГВС1шт15001500
Бетон М 30021м3410088027
Укрывной материал169м271183
Метизы, расходники8190р8190
Пена Клей Технониколь33шт36512045
Доставка материалов (песок, бетон, утеплитель, арматура)28шт.90650
Дренажная труба58м653770
Дренажный колодец2шт9801960
Итого материалы695128.2

Закладка шведской плиты

Работы начинаются с подготовки котлована. Нужно вырыть яму, которая будет немного больше размера фундамента, потому что под отмосткой тоже укладывается песчаная подушка с утеплителем и элементами дренажной системы.

Технология закладки своими руками такова:

  1. Прежде чем выполнять все работы, выполняется подвод инженерных коммуникаций.
  2. Дно котлована нужно выровнять, при этом сделать небольшой склон к краям плиты.
  3. По периметру вырывается небольшая траншея для дренажной системы.
  4. В траншею укладывается труба для сбора воды, концы которой выводятся в дренажный колодец. Читайте подробней про установку отливов для цоколя фундамента.
  5. Выполняется засыпка песчаной подушки. Песок служит для отвода воды и для компенсации пучинистых сил. Поскольку плита сама по себе слабая, то к этому отрезку работ нужно отнестись ответственно. Песок нужен чистый, однородный, его следует тщательно утрамбовать.
  6. Укладывается утеплитель. Он должен образовать сплошное покрытие под всей площадью опоры. Обычно под несущими стенами плита снабжается усиливающими балками с нижней части.

    Поэтому утеплитель приходится укладывать в несколько слоев, формируя в нужных местах траншеи. Укладывая его своими руками, нужно тщательно погонять плиты утеплителя один к другому, чтобы не оставалось щелей.

  7. Сразу же укладываются бортики — опалубка. Высота плиты обычно небольшая, поэтому в качестве бортиков можно использовать такой же утеплитель, но большей толщины.
  8. Укладывается утеплитель под отмостку. Он кладется на том же уровне, что и теплоизоляция под плитой.
  9. Вяжется арматурный каркас. Он делается аналогично сетке для обычной плиты. Только обычно утепленная плита делается малой толщины, поэтому уложить два полноценных уровня арматурной сетки не получится.

    По всей площади укладывается верхний уровень, а нижний будет только под несущими стенами, в усиливающих балках.

  10. Монтируется система обогрева — «теплый пол». По всей площади плиты укладывается тонкая металлопластиковая труба, которая будет затем подключена к системе водяного отопления.

    Если есть возможность, то желательно ее сразу же заполнить водой, чтобы проверить на отсутствие трещин, проколов и других нарушений герметичности.

  11. Теперь можно заливать бетон. Его нужно при заливке провибрировать, а после затвердевания — отшлифовать для создания идеально ровной поверхности. Если бетон затворяется своими руками, то допустимо проводить заливку в несколько этапов, хотя монолитная конструкция все равно лучше.
  12. Затем засыпаются пазухи. Их можно засыпать песком, но следует позаботиться о качественной защите от поверхностных вод (гидрозамок, отмостка).

Важно при заливке аккуратно работать инструментом, чтобы не повредить трубу отопления. Если нарушится ее герметичность, то через отверстие вода будет сочиться в бетон, способствуя его разрушению

Стоит помнить, что утепленная экструдированным пенополистиролом плита не позволит влаге пройти вниз, вся вода будет скапливаться в бетоне и выходить на поверхность.

До начала работ следует тщательно продумать обустройство дома. Утепленная плита с водяным обогревом внутри не позволит в дальнейшем сверлить в ней какие-либо отверстия. Даже завинтить анкер или дюбель-шуруп — уже большой риск.

Смотрите нашу видео-подборку по созданию УШП:

Что это такое?

«Шведская плита» представляет собой мелкозаглубленное плитное основание. Главная отличительная особенность конструкции заключается в утеплении монолитной плиты слоем пенополистирола, уложенного под ней.

Это позволяет фундаменту не отдавать тепло от дома, а, наоборот, аккумулировать его и возвращать в жилое помещение первого этажа.

Сравнение цен в руб. на строительство фундамента по разным технологиям за один кубический метр
Монолитная плита на подушкеУтепленная шведская плита со встроенной системой для теплых половФинский плитный фундамент
6000–80008000–100009500–11500

Устройство в разрезе с фото и технология монтажа

Плитный фундамент по шведской технологии состоит из следующих слоев (снизу вверх):

  1. Выровненный и уплотненный грунт.
  2. Геотекстиль с уложенными дренажными трубами.
  3. Подложка из утрамбованного песка.
  4. Теплоизоляционный материал.
  5. Гидроизоляция.
  6. Теплоизоляционный материал.
  7. Арматурный каркас.
  8. Трубы теплого пола.
  9. Бетонная плита.
  10. Финишное покрытие пола.

Для предотвращения сил морозного пучения по контуру сооружения устраивают дренажную систему для отвода грунтовых вод. Если для устройства подушки используют песок и щебень, то между ними прокладывают геотекстиль. Все коммуникационные и инженерные сети закладываются в тело основания под монолитную плиту.

На фото утепленная шведская плита:

Последовательность технологических этапов строительства:

  1. Подготовка участка, снятие плодородного слоя высотой до 40 см.
  2. Устройство на дне углубления слоя геотекстиля.
  3. Укладка и утрамбовка подушки.
  4. Строительство опалубки.
  5. Монтаж дренажной системы по периметру конструкции.
  6. Закладка инженерных сетей.
  7. Устройство теплоизоляционного материала.
  8. Установка армокаркаса на подложках.
  9. Монтаж труб для системы обогрева полов с последующим подключением к коллектору и подачей воздуха.
  10. Заливка бетонным раствором всей конструкции.

Область использования

Плитный фундамент по шведской технологии широко применяется в странах СНГ и чаще всего для строительства таких сооружений:

  • домов из бревен и бруса;
  • каркасно-щитовых построек;
  • зданий из пенобетона и другого легковесного материала.

Грунтовые условия:

  1. песок;
  2. глина;
  3. супесь;
  4. суглинок;
  5. водонасыщенная почва.

Плюсы и минусы технологии

Преимущества:

  1. Сокращение сроков строительства за счет одновременного монтажа инженерных коммуникаций и закладки фундамента.
  2. Теплоизоляционный материал снижает потери тепла через основание, тем самым позволяя сократить расходы на отопление дома.
  3. Ровная поверхность монолитной плиты после затвердевания уже готова к укладке финишного напольного покрытия.
  4. Грунт под основанием не промерзает, что снижает вертикальные силы давления со стороны почвы, возникающие в результате морозного пучения.
  5. Строительные работы обходятся без применения тяжелой техники.

Недостатки УШП оснований:

  1. Не подходят для строительства на грунтах с высокой степенью пучения.
  2. Значительные материальные затраты на закладку силовой конструкции.
  3. Не рассчитаны под строительство тяжеловесных конструкций, в том числе многоэтажных зданий.
  4. Не подходят для строительства домов, у которых по проекту предусмотрено подвальное помещение.

Конструкция УШП плиты

Поскольку технология пришла из Европы, отечественных СНиП для нее не существует. Однако ведущие производители теплоизоляционных материалов разработали альбомы техрешений на фундамент УШП, в которых учтены стандарты ГОСТ:

  • 7076 – изделия, материалы для строительства;
  • 25898 – паропроницаемость стройматериалов;
  • 17177 – строительная теплоизоляция;
  • 30244 – горючесть стройматериалов;
  • 15588 – пенополистирол.

Проектируя шведский «пирог» основания дома, конструкторы так же учитывают СП:

  • нагрузки, воздействия – СП 20.13330.2011;
  • фундаменты, основания – СП 45.13330.2012, СП 22.13330.2011;
  • основные положения для ж/б конструкций – СП 63.13330.2012;
  • ограждающие, несущие конструкции – СП 70.13330.2012;

Теплорасчет аналогичен системам МЗЛФ для неотапливаемых зданий. Некоторые производители пенополистирола допускают ошибки в своих технических решениях для шведской плиты.

Конструкция УШП имеет вид:

Схема утепленной шведской плиты

  • ребристая плита толщиной 10 см – классический «пол по грунту», толщина которого выбрана с учетом минимизации теплопотерь, обеспечения нормального прочностного запаса, ребра по периметру обеспечивают устойчивость фундамента при возможных подвижках грунта;
  • контуры теплого пола – дополнительный обогрев помещений, экономящий энергоноситель для основных контуров обогрева;
  • армопояс – две сетки из связанных прутков арматуры, предотвращающие растрескивание при воздействии изгибающих нагрузок;
  • инженерные системы – заглубляются ниже отметки промерзания, дублируются для обеспечения максимального ресурса;
  • гидроизоляция — защищает бетон от влаги, должна обладать пароизолирующими свойствами;
  • утеплитель – сохраняет тепло внутри здания, аккумулирует тепло недр, предотвращая промерзание грунта под подошвой коттеджа;
  • песчаная подушка – обладает дренирующими свойствами (вода не может подняться выше того слоя), полностью исключает возникновение сил пучения;
  • геотекстиль – необходим исключительно на илистом грунте, предотвращает перемешивание дренирующего слоя из нерудного материала с частицами земли.

Таким образом, в плиту по умолчанию заложен утеплитель, ребра жесткости и обогрев. Укрытый этой конструкцией периметр надежно защищен от промерзания, прочность достаточна для тяжелых стен (кирпичная или блочная кладка в 2 этажа) и кровельных материалов (сланцевая, керамическая, цементно-песчаная черепица).

Кроме нижней теплоизоляции утеплитель монтируется вертикально по периметру, дублируя опалубку плитного основания, горизонтально под отмосткой здания на глубине подошвы ж/б конструкции. Трубы коммуникаций укладываются в оболочке, дублируются для всех инженерных систем, обеспечивая ремонтопригодность в процессе эксплуатации.

Кольцевой дренаж собирает грунтовые, паводковые, ливневые стоки, отводит их в подземную емкость для вторичного использования либо откачки ассенизаторскими машинами. В отличие от минеральных утеплителей, экструдированный пенополистирол сохраняет свойства даже при погружении в воду, поэтому используется в шведских плитах без вариантов замены.

Потенциальные проблемы и возможности их предотвращения

Грамотный расчет толщины монолитного фундамента УШП определяет долговечность и устойчивость строения. Массивный вариант вызовет усадку, слишком тонкий станет причиной возникновения трещин и перекоса стен. В случае со сложными грунтами лучше поручить проектирование профессионалам.

Если на участке наблюдается высокий уровень грунтовых вод, при строительстве в межсезонье понадобится тщательное осушение основания. Периметр будущего фундамента окружают траншеей, посредством которой обустраивается дренаж. Усложненные условия подразумевают прокладку дренажных труб и непосредственно под плиту.

При заливке бетона для устройства УШП нужно следить, чтобы растекающийся раствор не давил на опалубку, иначе она повредится, изогнется. Обязательная профилактическая мера – установка в землю по внешнему периметру деревянных опор с шагом в 50 см из распорных брусьев.

Плиту лучше заполнять за раз, в противном случае из-за несоблюдения монолитности структуры на границе разных порций бетона могут появиться трещины. Если габариты основания подразумевают разделение процесса на несколько приемов, каждый слой должен быть строго горизонтальным.

При создании армирующего каркаса нужно покрыть металлические стержни слоем раствора минимум 3 см, иначе влага может попасть в железобетонную конструкцию и вызвать преждевременное ее разрушение. Все этапы работы требуют аккуратности и скрупулезности – это залог успеха при строительстве скандинавского плитного основания.

Достоинства и недостатки

«Шведская плита» обладает множеством положительных качеств. Приведём все преимущества данной технологии:

  • Монтаж конструкции занимает относительно немного времени – порядка двух недель. Время установки в основном зависит от размеров будущего дома и опыта человека, выполняющего строительство.
  • Отличная теплоизоляция. Предотвращает впитывание влаги стенами и, соответственно, образование плесени и грибка в доме.
  • Дом, построенный на базе УШП, не нуждается в больших затратах на отопление, так как фундамент оборудован водяным тёплым полом.
  • Возможность применения практически на любой почве.
  • При устройстве фундамента нет необходимости в использовании тяжёлой спецтехники.
  • Если вы имеете опыт проведения подобных строительных работ, то монтаж «шведской плиты» можно выполнить собственноручно.

Впрочем, как и любой другой тип фундамента, УШП имеет свои недостатки. Самым большим из них является необходимость выполнения максимально точных расчётов. А это могут сделать далеко не все. Ещё один недостаток – высокая стоимость материалов. Кроме того, есть вероятность столкнуться с трудностями в момент возникновения необходимости замены либо ремонта коммуникаций.

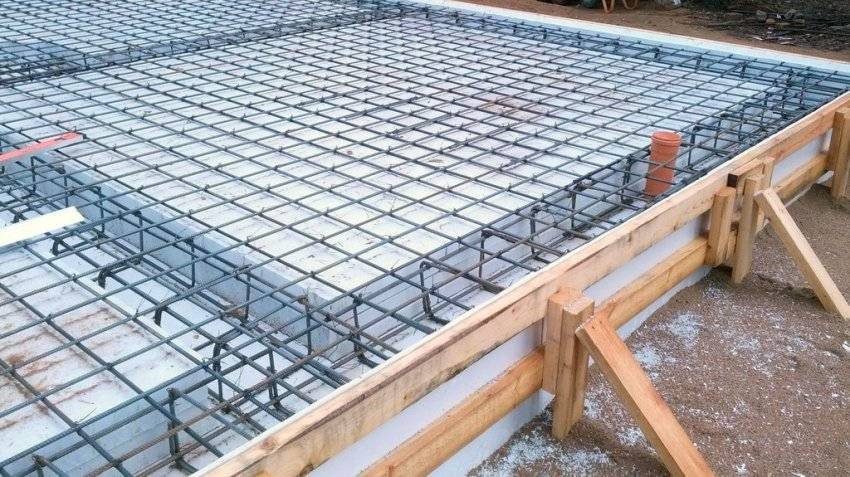

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

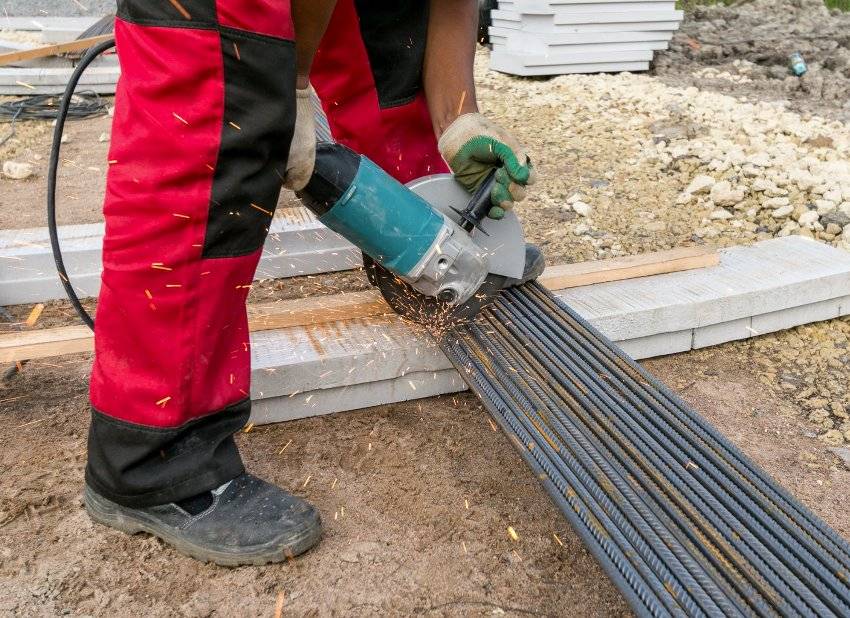

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

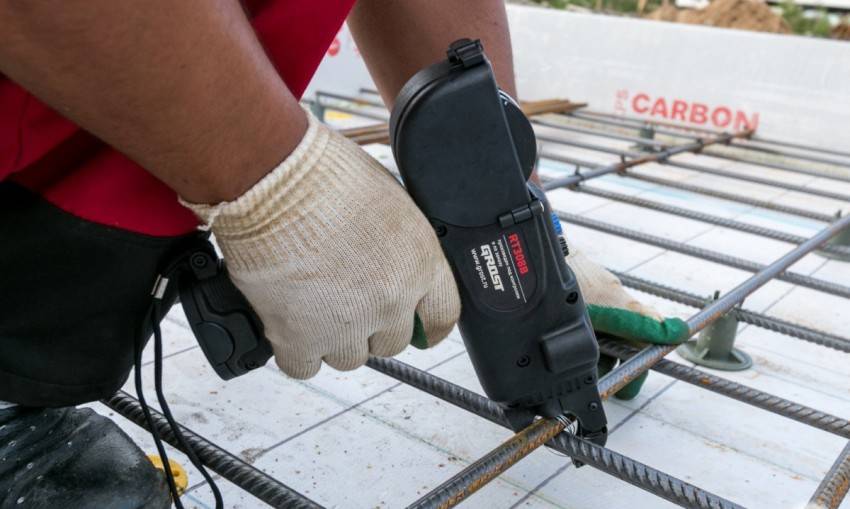

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Структура

  • Жесткость, прочность УШП фундамента традиционно обеспечивает железобетон. Эксплуатационные качества этого слоя сохраняют гравийная подушка, гидроизоляция.
  • Утеплитель укладывается по поверхности фундамента, бокам возводимой конструкции. Защищает слой бетона от промерзания, препятствует потерям тепла. Благодаря пенополистиролу под фундаментом УШП в течение календарного года сохраняется умеренная плюсовая температура.
  • Равномерный прогрев дома, грунта под ним приводит к существенной экономии на отоплении.
  • Контур водопровода, канализация, кабель-каналы с электропроводкой прячутся внутри многослойной конструкции. Прокладываются дублирующие контуры.

Технология устройства УШП – пошагово

Одно из достоинств шведской утепленной плиты – скорость обустройства и возможность сделать все самостоятельно. Алгоритм, следующий:

Разметка участка

Для этого следует заранее спроецировать контуры на местности, соотносясь с планами инженерных коммуникаций – они пройдут в толще плиты.

Кроме того, учитывают важность прокладки ливневой канализации – нельзя допустить подступа воды к контурам фундамента. Для работы используют колья и шнур – последний для удобства красят в контрастный цвет для точного видения границ

Копка и обустройство котлована

В отличие от классической плиты, глубина ямы для устройства УШП небольшая – достаточно 45–50 см. Собственник вправе нанимать технику для снятия грунта, но величина вполне по силам для ручной обработки.

Для надежности, освобожденный участок рекомендовано пролить химикатами, купирующими дальнейший рост растений.

Периметр котлована УШП больше границы стен, по крайней мере, на 1 м. В эту величину войдут траншеи для укладки гофрированных под отвод воды. Соответственно делают небольшой уклон в одну сторону для обеспечения самотека. После выборки земли, выровненный участок рекомендовано утрамбовать глиной. Для этого сухой и измельченный материал ровным слоем усыпают внутри и после увлажнения трамбуют.

Укладка дренажных труб

Следующим этапом станет прокладка дренажных труб. Для этого готовую площадь котлована укрывают геотекстилем с обязательным заводом материала на стены котлована и плоскость грунта выше траншеи

Перед укладкой, всю готовую поверхность отсыпают мелким щебнем, уделяя внимание траншеям для дренажа – там слой отсева уплотняют

Укладывают трубы и снова кладут слой щебня. После чего поверхность закрывается геотекстилем – защите УШП придается большое значение.

Установка домашних коммуникационных сетей

Проект должен ясно показывать, как пройдут коммуникации – водопровод, канализация и прочие сети – в толще фундамента

Это важно, так как технология устройства платформы не предусматривает ее ремонта и, следовательно, все разводки устраиваются заранее

Есть сложность – необходимо дублирование контуров, на случай засора. Тогда при эксплуатации достаточно будет включить в работу «байпас», пока в ремонте основной контур. Уложенные коммуникации засыпаются песком, который обязательно трамбуется неручным способом – виброплитой, например.

Теплоизоляция

Пришло время утепления. Для этого используются разные материалы – пеноплекс, техноплекс, стирекс и прочие. Они представляют собой вспененные плиты экструдированного полистирола, обладающего отличными характеристиками теплоемкости. Работа проходит быстро, так как вес одной плиты незначителен.

Укладка стиролов происходит в два слоя. Каждый кладут по технологии фанерного пола, когда стыки первого слоя приходятся на плоскость второго. Также нельзя совмещать стыки одного ряда с аналогичной укладкой соседнего. То есть работа ведется в шахматном порядке.

Креплением служат специальные пластиковые гвозди с широкими шляпками. Нельзя забыть об укладке стиролов на часть отмостки и цоколя – небольшие выступы листов помогут «сцепить» материал.

Армирование и укладка теплых полов

Вне зависимости от желания делать либо не делать теплые полы, армирование идет в два слоя. Первый представляет собой сетку, на который в будущем укладываются коллектора системы. Все-таки технология УШП продуктивнее в тандеме с теплыми полами, поэтому после распределения разводок, систему опрессовывают и проверяют.

После укладывают второй слой армопояса.

Высокие температуры губительны для состава стали и последствия в виде потери жесткости обеспечены.

Опалубка для УШП

Опалубка классическая, с применением фанерных щитов и подпорок для удержания массы. Стенки изнутри выкладываются таким же полистиролом, впоследствии при снятии, образовывается поверхность идентичная плоскости фундамента, готовая к дальнейшей обработке.

Для конструирования опалубки специально фанеру можно не приобретать, годятся ровные доски. Их используют в последующем строительстве, так как от бетона они избавлены.

Заливка бетоном

Завершающий этап строительства шведской утепленной плиты – заливка бетоном, ведется за один раз. Допускается порционное использование массы с интервалом в 1 час, не больше.

Обязательно используется автоматическая трамбовка виброплитой. Так как идеально ровной поверхности добиваются редко, готовую плиту шлифуют. В противном случае придется укладывать выравнивающую стяжку. По истечении трех суток, деревянные щиты снимаются.

Несложное, но точное исполнение в соответствии с описанными этапами, гарантирует качественную платформу для загородного дома.

Технология заливки утепленной шведской плиты

Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.

Земляные и дренажные работы

С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.

Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.

Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.


Как выглядит УШП фундамент

Порядок земляных работ:

  1. Геотекстиль покрывается слоем щебня.
  2. Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
  3. По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).

Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.

Инженерная разводка и амортизационная подушка

Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.

На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.

Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.

Формирование теплоизоляционного слоя

Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.

Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.

Армирование и внедрение теплого пола

Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.

В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.


Армирование и внедрение теплого пола

Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.

Бетонирование основания

Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.

Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.

Преимущества и недостатки

Большим преимуществом утепленного шведского фундамента является наличие всех необходимых коммуникаций внутри – здесь можно спрятать трубы, теплый пол и даже электрику. Финишные отделочные материалы для пола можно укладывать прямо на саму плиту, ведь она ровная и является идеальным основанием для кафеля, ламината, паркета.

Обратите внимание! УШП защищает дом от влаги, препятствует промерзанию конструкции и внутренних помещений. Прочие достоинства фундамента:

Прочие достоинства фундамента:

  • длительный срок эксплуатации, ремонтопригодность;
  • аккумулирование тепла внутри, выступание в роли теплового барьера для дома;
  • стабилизация суточных температурных колебаний;
  • обеспечение комфортного микроклимата;
  • снижение расходов на отопление;
  • высокая скорость возведения;
  • отличное качество конструкции.

Среди минусов фундамента специалисты отмечают тот факт, что при наличии неровностей или уклона на участке придется провести дополнительный цикл работ и потратить более серьезные средства. Самостоятельно устроить фундамент непросто – нужны определенные знания и навыки.

Количество используемых материалов довольно велико, а их качество должно быть на высоте, иначе срок службы строения снизится. Высота фундамента небольшая (30-40 см), и постройка подвала становится практически невозможной.

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

  • технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
  • особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
  • основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
  • фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
  • утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
  • плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

  • устройство такого основания подразумевает большие финансовые затраты;
  • устройство подвальных помещений данная технология не предусматривает;
  • теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
  • пенополистирол подвержен риску повреждения вездесущими грызунами;
  • нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
  • покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
  • этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Укладка утеплителя;

В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.

В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.

Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.

После формирования основания из ППС необходимо связать армирующий пояс.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
