Узел обвязки калорифера: типы современных калориферов, варианты узлов обвязки и способы регулирования процесса нагрева

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Калорифер КП 311 (воздухонагреватель ВНП 311 хл). Производство и технические характеристики калорифера КП-311

Калориферы

Паровой калорифер (воздухонагреватель) КП (ВНП) 311-паровоздушный отопительный аппарат с биметаллическими нагревательными элементами, использующий в качестве первичного источника нагрева сухой насыщенный пар до 190ºС.Сфера применения воздухонагревателей КП (ВНП 113 ..22) 311 производственные промышленные и складские помещения, ангары, мастерские, боксы и т. п.Номинальный объем нагреваемого данным воздухообогревателем воздуха составляет – 16000 м3/час (но может варьироваться от 13000 до 25000). Температура воздуха на выходе – в зависимости от объема нагнетаемого воздуха и подаваемой температуры пара. Регулировка температуры также может осуществляться при помощи установленных обводных клапанов (с электроприводом и без).Схема установки калорифера КП (ВНП113)-311 – с вертикальным расположением теплонесущих трубок. Сверху и снизу каркаса теплообменника ввариваются патрубки (штуцера) – с фланцами (по заказу) или нет.

Основные теплотехнические показатели:Поверхность теплообмена (площадь) –63,6 м²    Объем нагреваемого воздуха –16000 м³/ч    Вес (масса) теплообменника –187 кгЕмкость (вместимость) парового калорифера КП 311 –0,0383 м3     Производительность по теплу –424 кВтГабаритные размеры воздухоподогревателя –1727 х 1075 х 180 мм

Чертеж, теплотехнические показатели, габаритные размеры и масса парового калорифера КП 311 (ВНП-311) хл

Наименование  калорифера	Производительность воздухонагревателя	Площадь поверхности теплообмена	Габаритные и присоединительные размеры теплообменника, мм	Масса
По воздуху, м3/ч	По теплу, кВт	м2	L	L 1	L 2	L 3	l	l  1	l  2	C	dy	кг
КП-311 (ВНП 113-311) хл	16000	424	63,6	1655	1703	1727	1774	1003	1051	1075	912	76	187

Число ходов по внутреннему теплоносителю	Число рядов по ходу движения воздуха	Длина теплоотдающего элемента (в свету), м	Площадь, м2
поверхности теплопередачи	фронтального сечения	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	3	1.658	63.6	1.660	0.00379	0.00509	0.01662

Расчет парового воздухонагревателя КП-311 (ВНП 311)

Ниже представлены табличные данные с рабочими параметрами калорифера КП (ВНП 113 311) хл. Выложены следующие характеристики: производительность по воздуху и теплу, потребление пара, температурные показатели и др.

Таблица некоторых расчетных параметров парового калорифера КП (ВНП) 311 хл
Давление насыщенного пара – 0.1 МПа    Температура пара – 99.6 °C
Расчетные данные	Объем нагреваемого воздуха – 16000 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	-35	-20	-10	+10	+20
Температура нагретого воздуха на выходе из калорифера КП-311, °C	+38	+46	+51	+56	+61	+65
Массовая скорость в фронтальном сечении, кг/м2•с	3.44	3.30	3.22	3.14	3.06	2.99
Аэродинамическое сопротивление, Па	64	59	56	54	51	49
Коэффициент теплопередачи, Вт/(м2•°C)	71.449	70.197	69.419	68.668	67.944	67.291
Температурный напор, °C	93.4	82.2	75.0	67.8	60.6	54.0
Тепловая мощность для нагрева, кВт	424	367	331	296	262	231
Расход пара, кг/час	677	585	528	472	417	369
Давление насыщенного пара – 0.25 МПа        Температура пара – 127.4 °C
Расчетные данные	Объем нагреваемого воздуха – 1900 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	-32	-27	-22	-15	-10
Температура нагретого воздуха на выходе, °C	+50	+53	+55	+59	+62	+68
Массовая скорость в фронтальном сечении, кг/м2•с	3.98	3.92	3.87	3.80	3.75	3.65
Аэродинамическое сопротивление, Па	84	81	80	77	75	71
Коэффициент теплопередачи, Вт/(м2•°C)	76.054	75.594	75.199	74.592	74.160	73.322
Температурный напор воздухонагревателя КП (ВНП 113-311), °C	113.5	109.6	106.3	100.9	97.0	89.1
Тепловая мощность для нагрева, кВт	549	527	508	479	457	416
Расход пара, кг/час	906	870	839	790	755	686
Давление насыщенного пара – 0.35 МПа        Температура пара – 138.9 °C
Расчетные данные	Объем нагреваемого воздуха – 23000 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	–28	–18	–9	+2	+7	+14
Температура нагретого воздуха на выходе из калорифера, °C	+527	+58	+63	+70	+73	+76
Массовая скорость в фронтальном сечении, кг/м2•с	4.76	4.63	4.53	4.39	4.34	4.27
Аэродинамическое сопротивление, Па	117	111	106	101	98	95
Коэффициент теплопередачи, Вт/(м2•°C)	82.206	81.232	80.410	79.392	78.954	78.416
Температурный напор парового теплообменника, °C	122.6	114.7	107.9	99.0	95.1	90.4
Тепловая мощность для нагрева, кВт	641	593	552	500	478	451
Расход пара калорифером КП (ВНП) – 311 хл, кг/час	1074	994	925	838	801	756

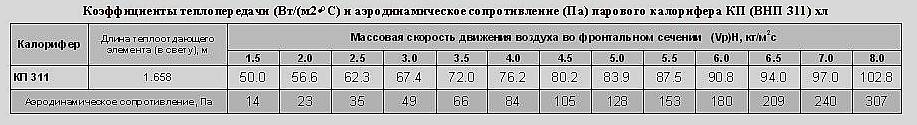

Коэффициенты теплопередачи и аэродинамическое сопротивление калорифера КП 311 (ВНП 113-311) парового

Главная | Продукция | Каталог | Калориферы | Отопительные агрегаты | Расчет онлайн | Контакты/Прайс | Главная Карта Сайта

Назначение автоматизации отопления

Многие производители в один голос твердят, что их автоматика позволяет экономить энергоноситель, будь то газ, солярка или электричество. Это немного не так. Конечно, фактор экономии присутствует, но сама система проектировалась, прежде всего, для поддержания микроклимата в доме.

Принцип работы системы зависит от температуры окружающей среды и температуры внутри помещения. В систему заранее вносится информация по нижнему и верхнему пределу температуры. При отклонениях, автоматика принимает решение на включение или отключение источников тепла.

Контроль осуществляют термометры. Данные с этих датчиков поступает в блок управления, который анализирует множество параметров. Современные автоматические системы способны регулировать суточную температуру воздуха.

По заложенной программе запускается котел, при нагреве котла до нужной температуры включается циркуляционный насос. После непродолжительного времени, вся система обогрева дома нагревается до рабочих температур и поле прогревания дома, система переходит либо в спящий режим, либо в режим поддержания тепла. Любая современная автоматика позволяет работать:

Система автоматизации управления системами в доме

• в ручном режиме;
• в автоматическом режиме;
• в режиме удаленного управления.

С первыми двумя режимами работы системы все понятно, но вот дистанционный режим – это революционное решение, которое стало доступно совсем недавно. При внедрении GSM модуля, стал доступен обмен информации беспроводным способом. Теперь благодаря GSM каналу стали доступны следующие возможности:

• удаленный мониторинг состояния вашего дома;
• управление системой отопления через мобильные устройства;
• прием сигналов от системы вам о возникновении аварийных ситуаций.

Схемы обвязки

Система вентиляции

При монтаже вентиляции используется несколько схем устройства узлов управления, но у каждого есть достоинства и недостатки. На выбор схемы оказывают влияние такие факторы, как: требуемая температура и интенсивность обогрева; источник подачи теплового носителя; разница давления на вводе с давлением внутри системы.

Существует несколько принципиальных монтажных схем обвязки:

1. Используется двухходовой регулировочный клапан. Схема подразумевает его установку на точке ввода без дополнительного теплообменника. Клапан выступает в роли буфера, гася давления потока воды, необходимого для калорифера. Есть один недостаток – вероятность замерзания зимой. Для нивелирования опасности на внутренний контур канального теплообменника устанавливается насос.

Схема обвязки

1. Используется трехходовой регулировочный клапан. Такая схема позволяет получать две системы обвязки. В первом случае клапан разделяет водные потоки, во втором – смешивает их. Калориферы, работающие с обвязкой по системе разделения, характерны для автономных тепловых сетей. Смешивание потоков осуществляется за счет установки обратного клапана с перемычкой.

Любая схема обвязки предусматривает вытяжку. Только баланс между поступлением и удалением тепла даёт возможность поддерживать расчетную температуру внутри помещения.

Тепловые завесы

Схема работы тепловой завесы

Тепловая завеса работает по особому режиму: периодического включения на 5-10 минут. Располагается далеко от источника тепла и монтируется в любом, даже самом неприспособленном для этого, месте.

Главная особенность – интервальность подачи теплового носителя. Клапаны работают в двух режимах: максимальном и минимальном. В максимальном за единицу времени подается большой объем теплоносителя. Калорифер быстро разогревается. В минимальном режиме система «полностью засыпает». Теплоноситель практически не подаётся. От основной магистрали тепловую завесу отделяют шаровые краны. Фильтр очистки воздуха защищает клапаны от загрязнения пылью крупной фракции. Эклектический привод распределительного клапана подключается к сети 220В.

Тепловая завеса работает более эффективно за счёт качественной защиты калорифера от резких изменений температуры и давления внутри сети.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Важный узел: как заставить вентиляцию и отопление работать совместно?

Основная задача системы вентиляции − обеспечивать подачу свежего воздуха в помещение. Однако диапазон колебаний температур на улице и в доме может достигать нескольких десятков градусов, поэтому в холодный период года поступающий воздух нужно подогревать. В приточно-вытяжной вентиляции с водяным теплообменником (устройстве, где происходит нагрев уличного воздуха) подогрев можно обеспечить не только с помощью электричества, но и горячей воды из системы отопления. «Связать» системы отопления и вентиляции позволяют узлы регулирования для приточной вентиляции.

1 – ручной клапан 2 – редукционный клапан 3 – обратный клапан 4 – фильтр муфтовый 5 – 3-ходовой клапан 6 – центробежный насос 7 – манометр 8 – термометр

Совместная работа двух систем позволяет достигнуть оптимального климата в помещениях – поступающий из вентиляции теплый воздух «помогает» отопительным приборам нагреть помещение в кратчайшие сроки (как в системах с воздушным отоплениям). Обеспечивает управление совместной работой узел регулирования (смесительный узел). Что собой представляет этот элемент системы? Попробуем разобраться на примере оборудования :

Если говорить понятным для большинства читателей языком, то работу смесительного узла можно описать следующим образом: горячая вода от котла проходит через фильтр-отстойник, где она очищается от мелких частиц грязи, которые могут присутствовать в системе. Далее она проходит через трехходовой клапан (устройство, предназначенное для переключения или смешивания двух разных потоков в один общий поток), где смешивается с водой, поступающей из теплообменника. Циркуляционный насос прокачивает ее в нагреватель вентустановки (теплообменник). Отдав свое тепло приточному воздуху, уже охлажденная, вода поступает обратно в смесительный узел, где часть ее возвращается в систему отопления, а часть поступает в трехходовой клапан, где смешивается с горячей водой из котла.

ак вы поняли, температуру поступающей в теплообменник воды (следовательно, и температуру подаваемого в дом воздуха) регулирует трехходовой клапана смесительного узла. То есть, если запускать в теплообменник приточной вентиляции воду напрямую из котла с температурой 70 градусов, то и воздух будет нагреваться примерно также. Это вряд ли понравится жильцам дома – слишком жарко. Клапан же, «разбавляя» горячую воду холодной, позволяет поддерживать заданную комфортную температуру.

А вот задает нужную температуру сервопривод на трехходовом клапане (прибор, который приводит клапан в движение, а тот в свою очередь или пропускает или не пропускает воду). Он получает сигнал от блока управления приточной установки, который в свою очередь получает показания канального датчика температуры и датчика обратной воды, установленного на калорифере. Если температура обратной воды опускается ниже заданного значения, трехходовой клапан открывается на 100% до тех пор, пока температура обратной воды не поднимется до заданного минимального значения.

Манометры и термометры, входящие в комплект узла смесителя позволяют в процессе работы наблюдать характеристики нагревателя.

С помощью смесительного узла можно модернизировать существующую систему приточно-вытяжной вентиляции с водяным теплообменником. Выбор модели смесительного (регулировочного) узла зависит от мощности вашей вентиляционной установки. Самая маленькая модель смесительного узла для системы вентиляции среднего по размерам коттеджа обойдется в 430 евро.

Виды систем потребления тепловой энергии

Таких систем, совместимых с калорифером, может быть несколько. Рассмотрим вкратце каждую.

Вентиляционная система

Она характеризуется тем, что на предельную температуру теплоносителя прямое влияние оказывают технические параметры наличествующего оборудования. Проблема касаемо того, как выбрать правильный узел обвязки, заключается в необходимости защиты калорифера от возможного замерзания. В зимнее время, когда воздух будет подаваться с минусовой температурой, нельзя снижать температуру носителя тепла или расход энергии ниже, чем того требует система.

Радиаторное отопление

В таком случае температура теплоносителя строго ограничивается. Для однотрубных конструкций это 105 градусов, для двухтрубных – 95 градусов. Зато температура носителя может снижаться до бесконечности, вплоть до прекращения работы вовсе, что отличает отопление от вентиляционной системы. Здесь все элементы напрямую контактируют с воздухом в здании, а ввиду того, что он обладают еще и теплоаккумулирующими характеристиками, здание охлаждается достаточно медленно. При этом временной отрезок, в течение которого возможно снижение температуры, устанавливается для каждого отдельного случая.

Напольное отопление

Потребление тепла здесь такое же, как в предыдущем варианте. Отличием можно считать лишь то, что температура носителя тепла (максимальная) ограничивается. В большинстве случаев это не более 50 градусов.

Тепловая завеса

Обвязка калорифера для тепловых завес существенно отличается от всех предыдущих вариантов, поэтому рассмотрим ее более детально. Прежде всего, это относится к особенностям работы самой тепловой завесы: практически все время завеса «отдыхает», ожидает, рабочее же ее время зачастую не превышает двух-трех минут. Более того, место установки всегда расположено далеко от источника обогрева. Это в большинстве случаев место под потолком, а там, соответственно, нередко случается переохлаждение, а также «гуляют» сквозняки. Ниже приведена схема с регулировочными элементами, которые подходят для этого случая.

Система оборудуется специальными шаровыми шарнирами, необходимыми для того, чтобы отключить ее от описываемой завесы или же от тепловой трассы. Имеется и грубо очищаемый фильтр, который защищает устройство; клапан регулировки, предотвращающий попадание твердых частиц, которые, в свою очередь, способны крайне негативно повлиять на работоспособность системы в общем. Есть еще два клапана:

1. Регулирующе-запорный.
2. Регулирующий, оснащенный специальным приводом.

Каждый из них предназначается для того, чтобы обеспечивать максимальный поток жидкости в режиме работы, и минимальный – при «неактивности». Чтобы приводы клапанов такой обвязки, предназначенной под тепловые завесы, обеспечивались должным питанием, следует подключить однофазное напряжение в 220 вольт.

Наконец, все элементы, из коих состоит обвязка калорифера в данном случае, необходимы не только для регулировки температуры в здании, но для того, чтобы защитить сам прибор от температурных перепадов, «прыжков» давления, которые нередко случаются в сети теплоснабжения. Если же устанавливать блоки-смесители, то контур отопление выйдет на тот рабочий режим, который и необходим для контролируемых параметров.

Обратите внимание! Более эффективно в этом плане работает вентиляция, так как энергия потребляется в меньшем количестве. Источник

Источник

Принцип работы водяного калорифера

Для начала разберемся в особенностях работы вентиляционной системы с водяными нагревателями, потому что схема приточной вентиляции с электрокалорифером немного отличается. Водяное нагревательное приспособление состоит из теплообменника и вентилятора.

Принцип его работы заключается в следующем:

1. Через специальные воздухозаборные решетки, установленные на внешнем конце воздуховода, воздушные массы попадают в вентиляционные каналы. Решетки нужны для защиты от проникновения мелких грызунов, животных, птиц и насекомых.
2. После этого воздух проходит через фильтры, где очищается от пыли, пыльцы растений, вредных примесей и других загрязняющих веществ.
3. В калорифер поступает тепло из водяной магистрали. Благодаря этому теплу воздушные массы подогреваются до нужной температуры.
4. При прохождении рекуператора поступающие воздушные потоки дополнительно греются за счет тепла удаляемого из помещения воздуха.
5. Очищенные и подогретые массы при помощи вентилятора поступают в помещение. Благодаря установленному диффузору они равномерно распределяются по всей площади.
6. Во время работы установки возникает много шума. Чтобы его снизить, установлены специальные шумопоглотители.
7. Если система перестает работать, срабатывают обратные клапаны, которые перекрывают доступ холодным воздушным массам в помещение.

Конструкция калорифера отличается отсутствием собственного нагревателя. Его главные составляющие элементы выполняют следующие функции:

• встроенный вентилятор направляет подогретые воздушные массы в помещение;
• в теплообменник, состоящий из металлических трубок, поступает вода из отопительной системы.

По сути, система из трубок выполняет функции нагревательной спирали, как в электрокалорифере. По трубкам циркулирует горячий теплоноситель из системы отопления, имеющий температуру в пределах +80…+180°С. При прохождении воздуха через прибор он нагревается до нужной температуры. Вентилятор не только распределяет подогретый воздух по помещению, но и способствует его обратному удалению.

Преимущества и недостатки

Использование калориферов в приточной вентиляции рентабельно для предприятий и учреждений, имеющих собственную систему теплоснабжения. Однако при хорошо налаженной работе системы вентиляции, правильном выполнении обвязки водяные калориферы можно использовать для обогрева коттеджей.

К преимуществам подобных приспособлений причисляют следующее:

1. Монтаж достаточно простой. По сложности он не отличается от установки труб отопления.
2. Благодаря подогреву воздушных масс и их равномерному распределению при помощи вентилятора система подходит для обогрева помещений значительной площади и высоты.
3. Отсутствие сложных механизмов обеспечивает безопасную работу каждого составляющего узла. В конструкции нет быстроизнашивающихся деталей, поэтому поломки случаются редко.
4. При помощи вентилятора можно регулировать направление потоков теплых воздушных масс.
5. Главное достоинство заключается в том, что на отопление большого помещения не потребуются регулярные финансовые вложения. Расходы будут только на первых порах – на покупку оборудования и монтаж системы.

Основной минус использования водяных калориферов заключается в невозможности их применения в бытовых целях, а именно для отопления городских квартир. В качестве альтернативного варианта подходят только электронагреватели. Электрический индукционный котел для отопления и его схема

Состав системы

• Насос – поддерживает циркуляцию теплоносителя внутри теплообменника и трубопровода; • Вентиль трехходовой (в некоторых моделях двухходовой) – направляет жидкость в теплообменник; • Электропривод – монтируется к трехходовому вентилю при помощи дополнительного крепежа, участвует в управлении расходом; • Клапан обратного действия – предотвращает перетекание в противоток; • Установка грубой очистки – очищает теплоноситель от металлических частиц, предотвращает последующее загрязнение теплообменника и поломку вентиля. Смесительный узел поддерживает комплектацию дополнительными элементами. При необходимости в него можно включить:

• Шаровые краны – ограничивают подачу жидкости в контуры теплообменника и смесительного узла; • Термоманометры – помогают визуально контролировать температуру и давление в рабочем контуре; • Гибкие подводки – облегчают процесс монтажа; • Балансировочные краны – регулируют общий расход воды.
