Как сделать веревочную лестницу своими руками

Особенности конструкции лестниц для коммуникационных колодцев

Ввиду специфических условий эксплуатации, в которых находится металлическая лестница для колодцев, ее конструкция отличается рядом характерных особенностей присущих для отдельных ее типов.

Так лестницы для дренажных колодцев имеют простую однопролетную конструкцию, изготовленную из металлического прута достаточного сечения, и предполагает возможность наращивания или уменьшения длины пролета, сообразно конкретным условиям эксплуатации. Крепление осуществляется при помощи монтажной системы непосредственно к стене колодца.

Лестницы в канализационные колодцы должны быть более сложными по конструкции и отвечать повышенным требованиям по условиям безопасности проводимых работ. Так, они представляют собой двухпролетную систему в которой перекладины устанавливаются не против друг друга, а в строго установленном порядке, обеспечивающем строгую очередность и конечное удобство их использования.

Вес лестницы в колодце равномерно распределяется по всей длине системы крепежей, а дополнительное крепление производится еще и на горловине колодца. При этом необходимо отметить, что наращивание длины пролета таких лестниц не допускается.

Лестница для коммуникаций в бытовом исполнении

Колодезная лестница для использования в быту, в ряде случаев может выполняться не в стационарном, а в переносном варианте. При наличии коммуникационных колодцев небольшой глубины, для выполнения сервисных и ремонтных работ неплохо подойдет легкая переносная лестница на основе профиля из алюминиевого сплава. Лестницы алюминиевые в колодец имеют как ряд определенных преимуществ, но не лишены и отдельных недостатков.

Современные бытовые лестницы из легкого алюминиевого сплава очень разнообразны и по конструкции и по области применения, однако у них есть два серьезных недостатка – ненадежность и цена

Основным позитивным моментом следует считать легкость и простоту конструкции, а так же высокую мобильность, которая в съемном варианте позволяет обслуживать колодцы с зауженным рабочим пространством. Использование переносных лестниц позволяет значительно упростить и удешевить конструкцию колодца еще на этапе его возведения.

В конечном итоге, съемные лестницы не подвержены коррозионному воздействию в агрессивной для металла среде полости колодца, и могут сохранять свои потребительские качества на протяжении долгого периода времени.

Однако есть и существенные недостатки. К ним можно отнести слабую несущую способность, пожертвованную в угоду легкости и мобильности конструкции, а так же достаточно высокую стоимость, связанную с применением дорогого алюминиевого сплава.

Лестницы трансформеры, благодаря продуманной шарнирной конструкции более продвинуты в своих эксплуатационных качествах, но и более дороги

Веревочная лестница для колодца, имеющего коммуникационное назначение, практически не используется, ввиду малой глубины таких колодцев, а так же неудобства использования при общей неустойчивости и несбалансированности конструкции.

Самостоятельное изготовление: плюсы и минусы такого решения

В подавляющем большинстве случаев, лестница для колодца своими руками может быть изготовлена.

Однако необходимо учесть ряд принципиальных моментов, пренебрегать которыми не стоит:

• При самостоятельном изготовлении необходимо учитывать все требования ГОСТа и СНиП для конструкций такого рода.
• Применение в качестве материала нержавеющей стали или алюминиевых сплавов требует применения оборудования электродуговой сварки в защитной газовой среде.
• С учетом стоимости материалов и оборудования цена такого изделия может быть на уровне изделий, изготовленных промышленным серийным способом при сопоставимом качестве.
• В качестве вариантов однозначно выигрышных при самостоятельном кустарном изготовлении, следует считать конструкции из дерева, веревочные лестницы и простые лестницы из черной конструкционной стали.

В случае принятия однозначного решения о самостоятельном изготовлении лестницы для колодца, будет полезно ознакомиться с видео в этой статье, которое может служить, как своеобразная пошаговая инструкция.

Требования безопасности при эксплуатации

Несмотря на достаточно большое количество преимуществ, такие конструкции могут быть опасны, если изготовить их, не опираясь на основные требования, предъявляемые к безопасности:

1. С целью избежать ограничений на использование лестницы в дальнейшем, необходимо, чтобы максимальный выдерживаемый вес изделия достигал 360 кг. Это обеспечит возможность эксплуатации конструкции взрослыми крупной весовой категории.
2. Если стоит задача сделать мобильную лестницу для спуска в колодец, то общий вес ее не должен превышать 20 кг, что будет определяться габаритами (шириной и длиной) изделия, а также используемыми материалами.
3. Чтобы избежать прямого контакта ступеней со стеной шахты, конструкция оснащается специальными упорами, длина которых может варьироваться в пределах 11-22 см.
4. Ступени могут иметь круглое или прямоугольное сечение. В первом случае минимально допустимое значение параметра соответствует 2,6 см.
5. Ступени должны располагаться на достаточном для шага расстоянии (не более 35 см).
6. Веревочная лестница для обслуживания колодца не должна быть уже 25 см. Рекомендуемая длина для беспроблемной эксплуатации составляет 15 м.
7. Ступени должны иметь сглаженные углы, так как острые кромки могут поранить человека.

Как видно, вполне реально создать простую и легкую конструкцию, которая не займет много места при хранении и будет эксплуатироваться без лишних трудностей.

С этим читают

• Изготовление межэтажных лестниц для коттеджей: нюансы строительства и красивые примеры
• Расчет лестницы на второй этаж: винтовые, деревянные, металлические конструкции
• Делаем лестницу на мансарду своими руками: обзор конструкций и план монтажа
• Размеры ступеней лестницы в частном доме
• Освещение лестницы в частном доме: 35 фото
• Простая металлическая лестница с площадкой: как сделать ее своими руками
• Утепление колодца на зиму своими руками
• Как очистить колодец и воду
• Поворотная лестница: виды и особенности выбора конструкций
• Расчет объема колодца

Способы изготовления и сборки

Технологию компоновки приобретенных для лестницы материалов несложно использовать, если правильно соблюдать ее шаги. Однако нужно определить способ, как сплести конструкцию. От этого зависят вариации изготовления подвесной лестницы.

Универсальная

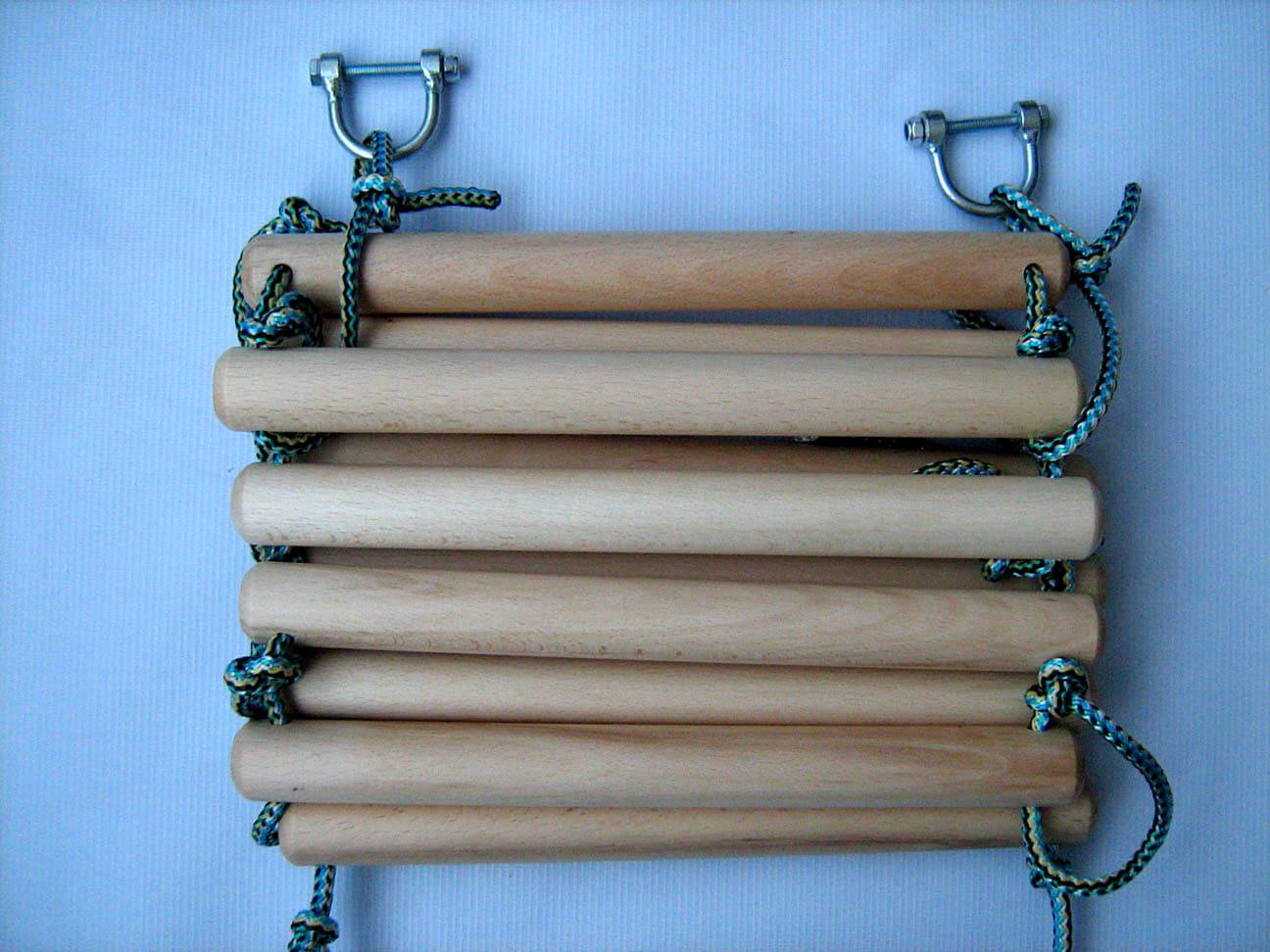

Изготовление универсальной лестницы для хозяйственного использования предполагает покупку:

• Полипропиленового веревочного сырья длиной 40 м и сечением более 8 мм. Если ступеньки сложно крепятся, то веревочные перепады должны быть широкими и составлять до 1/4 всей длины подвесной лестницы. Веревочная лестница из полипропиленового материала прочная и не подвержена растяжению;
• Черенков от лопат, которые должны иметь диаметр 30 мм и длину 1,4 м. Для изготовления детских канатных лестниц применяют черенки меньшим диаметром;
• Ножовки, мелкозернистого наждака и прочной нити.

Процедура по изготовлению лестницы с веревочными ступеньками подразумевает:

1. Нарезку 25 черенков на сегменты по 300 мм каждый. Будущие ступенчатые перепады нужно обработать наждачкой;
2. Использование прорезей на концах ступенчатых перепадов веревочной лестницы глубиной около 5 мм и длиной 15 мм для надежного закрепления канатных узлов. Прорези нужно делать с расстоянием в 15 мм. А после обработать перепады лестницы из дерева защитным нескользящим составом;
3. Отрезание от веревки 2-х кусков длиной по 20 м. Для запаивания веревочных концов разрезку проводят нагретым ножом. Либо надо обработать концы опаливанием. Чтобы создать перепады, на веревочные концы лестницы наматывают прочную нить. На каждом веревочном конце проделывают петлю диаметра 60 мм, чтобы после изготовления связать лестницу;
4. Выкладку ступенек на лестницу так, чтобы для взрослого расстояние между предыдущими перепадами было не более 450 мм, а детское расстояние около 300 мм. Параллельно выложить ступеньки с одинаковым расстоянием на перепадах можно, если хорошо зафиксировать предыдущие веревочные концы;
5. Для прочной фиксации ступенек на лестнице применяют узел констриктор без специальных прорезей на предыдущих перепадах.

Как вязать узлы

Узел на ступеньках веревочной лестницы можно сделать:

1. Обычным методом, который можно использовать для закрепления веревочных концов;
2. Рифовым способом. Им лучше вязать веревочные концы одной толщины;
3. Охотничьей методикой. Ей можно вязать несколько веревок для изготовления надежной лестницы для колодца;
4. Встречной восьмеркой. Узлы надо использовать для 2-х разных по сечению веревок. 1-ый веревочный конец обвязывают восьмеркой, а на 2-ом конце надо сплести предыдущий рисунок;
5. Петлей Линча. Этой петлей параллельно обвязываются альпинисты, и ее края нельзя использовать для растяжения;
6. Тактикой Грейпвайна. Узел несложно вязать для альпинистских лестниц из 2-х круглых веревок.

С прямоугольными ступенями

Лестница для колодца с прямоугольными ступеньками изготавливается так:

• Берутся брусья 4 см длиной и, отступая от их концов незначительное расстояние, проделываются прорези. Далее перепады из дерева надо обработать наждаком;
• Веревочные концы обрабатывают горячим ножом;
• Через предыдущие прорезанные перепады протягивают веревочные края, и закрепляют предыдущие ступеньки лестницы для колодца прочными петлями.

Без ступеней

Изделия, не имеющие ступенек из дерева и пластика, просты в производстве и обработке. Вместо ступенек используют веревку, которую надо связать на требуемом расстоянии петлями.

Веревочные концы для колодца скручивают дважды в виде восьмерки. Нижний конец растягивают по форме окружности и в него протягивают верхнюю восьмерочную часть веревки в дугообразном направлении.

Варианты изготовления веревочной лестницы

Есть несколько вариантов сборки лестницы из веревок и крепления к ней перекладин.

Перекладины с отверстиями

Веревочная лестница с отверстиями в перекладинах.

Пошаговая инструкция:

1. Определиться с материалом для перекладин. Можно использовать деревянные бруски, трубки из металла или армированного пластика.
2. На расстоянии 3,5-4 см от концов бруска нужно просверлить отверстия насквозь.
3. Перекладины последовательно снизу вверх нанизываются на тетивы. Под нижней перекладиной на тетивах завязываются простые узлы, а потом продевают веревку через отверстия в перекладинах. Чтобы лестничная ступень не сдвигалась по вертикали, ее фиксируют еще одним узлом сверху.
4. Через 30-40 см нужно завязать еще один узел и повторить весь алгоритм.

Видео: как вязать узел «констриктор»

Лестничные ступени, в которых не просверлены отверстия под веревку, завязываются особым способом. Этот узел получил название «удав» или «констриктор». Завязанная таким образом веревка не развязывается при нагрузке, поэтому крепление получается надежным.

Инструкция по завязыванию узла «констриктор»:

1. Накинуть канат на предмет сверху или сбоку.
2. Сделать один оборот каната вокруг предмета.
3. Завести ходовой конец каната под коренной. Ходовой конец каната — это его свободный конец, а коренной — закрепленный.
4. Перекинуть канат диагонально через узел и предмет.
5. Второй раз обернуть канат вокруг предмета.
6. Ходовой конец каната продеть в петлю между вторым оборотом каната и его коренным концом.
7. Продеть ходовой конец каната под его первый оборот.
8. Затянуть узел.

Увидеть весь алгоритм завязывания этого узла можно на видео.

Лестница с деревянными перекладинами с насечками

Конструкция этого типа — веревочный каркас с подножками, в которых нет сквозных отверстий. В качестве перекладин могут быть использованы бруски дерева, металлические или пластиковые трубки. Чтобы при пользовании лестницей веревка не сдвигалась вдоль ступеней, а сами ступени не вылетали из петель, на них на расстоянии 3-4 см от их краев вырезают желобки. Их ширина примерно равна 20 мм, а глубина — 5 мм.

После того как все желобки прорезаны, нужно разложить перекладины на полу параллельно друг другу на расстоянии желаемого интервала между ступенями. Теперь нужно связать их веревками с обеих сторон, завязав на каждой перекладине узел «констриктор».

Подвесная лестница с пластиковыми ступенями

Для сборки такой лестничной конструкции понадобятся полые пластиковые трубки в качестве перекладин и бечевка, которая не тянется. Полость внутри трубок должна иметь диаметр около 20 мм. Веревку поочередно проводят через все трубки, находящиеся на равном расстоянии друг от друга. Это расстояние — интервал между перекладинами лестничной конструкции. Вытащив канат из последней трубки, нужно провести его обратно к первой трубке. Разрезать канат не нужно.

В результате канат будет уложен в полости трубок в 2 слоя. Это увеличит расход бечевки, но повысит прочность конструкции.

Веревочная лестница с пластиковыми перекладинами.

Продевать канат через трубки можно двумя способами. Первый заключается в том, что канат нужно поочередно продевать в противоположные концы трубок. В результате получится лестница с параллельными тетивами.

Второй способ состоит в том, что, вытащив веревку из одного конца трубки, нужно вести ее к противоположному концу следующей трубки.

В этом случае пространство между ступенями готовой лестницы будет заполнено веревочными крестами, а вертикальные тетивы будут отсутствовать. Расход веревки в этом случае выше, чем в первом.

Без ступеней

Существует необычный вариант лестничного каркаса, где веревка не только выступает как несущая часть каркаса, но и используется в качестве ступеней. Такие веревочные лестницы чаще всего используются на площадках для детей.

Нужно взять длинный канат, разрезать его на 2 части одинаковой длины и расположить их на горизонтальной поверхности параллельно друг другу на расстоянии ширины ступени. Один из них проводится под вторым и скручивается петлей.

Пошаговая инструкция изготовления веревочных ступеней:

1. Конец петли нужно уложить на уровне двигающегося конца каната. Длина петли должна быть равна ширине перекладины. Вторым канатом нужно как можно плотнее обкрутить петлю и стараться затягивать веревку как можно сильнее.
2. После обмотки петля скручивается вторым канатом.
3. Веревки надо поменять местами и выдержать интервал между подножками.
4. Во время заключительного оборота ходовой конец бечевки продевают в петлю и фиксируют его.

Пример веревочной лестницы без ступеней.

Делаем веревочную лестницу: 3 способа изготовления универсальной конструкции

Веревочная лестница – удобное и нужное в хозяйстве приспособление. В сложенном виде она занимает минимум места, но в случае необходимости, когда другие маршевые конструкции по каким-либо причинам не могут быть применены, она всегда приходит на помощь. Веревочная лестница незаменима в случае ремонта труднодоступных участков на крыше. Без нее не обойдешься, если есть необходимость спуститься в узкий колодец. В доме же, где есть ребенок, такая лестница выполнит функцию спортивного инвентаря, став при этом излюбленной игрушкой малыша. Предлагаем рассмотреть три самых простых в исполнении варианта изготовления веревочной лестницы, реализовать на практике которые способен любой желающий.

Веревочные лестницы состоят из двух основных элементов – ступеней и веревки. Некоторые умельцы для обустройства самодельной веревочной лестницы приспосабливают черенки от лопаты, которые приобретают в садоводческих или строительных центрах. Вместо деревянных реек удобно также использовать трубки из пластика либо из легких сплавов металла. Независимо от материала изготовления ступени не должны иметь острых углов, которые могут мешать передвижению и поранить человека.

В большинстве случаев ступени лестницы делают из деревянных брусков толщиной 4-7 мм круглого или квадратного сечения

Канаты для подвесной лестницы изготавливают как на основе натуральных, так и синтетических материалов. Натуральные волокна льна, конопли и хлопка отличаются прочностью. Они отлично подходят для обустройства «шведской» стенки и спортивного уголка. Синтетические материалы, такие как капрон, полиэстер, нейлон считаются более практичными, поскольку отличаются износостойкостью и повышенной устойчивостью к растягиванию. Кроме того, они славятся устойчивостью к воздействию растворителей, в том числе скипидара, бензина, алкоголя. Синтетические материалы не утрачивают своих качеств даже в случае намокания.

Оптимальная толщина канатов для веревочной лестницы – от 7 до 9 мм. Веревки такой толщины не будут резать руки в процессе эксплуатации и обеспечат при этом достаточную надежность конструкции.

Выбор материалов веревочной лестницы зависит только от того для каких целей будет использоваться изделие: для осуществления работ на открытом воздухе либо в закрытом сухом или влажном помещении

В любом случае подвесную лестницу делают длиной не более 15 метров, выдерживая расстояние между ступенями в пределах 25-35 см. Поскольку веревочная лестница относится к числу мобильных сооружений, вес готовой конструкции не должен превышать 20 кг. Подвесную лестницу желательно оборудовать упорами, которые не позволят конструкции прикасаться к стене. Длина упоров может изменяться в диапазоне 11-22 см.

Лестница из веревки своими руками: основные характеристики

Веревочная лестница – конструкция, позволяющая преодолевать вертикальный или почти вертикальный спуск/подъем, состоящая частично или полностью из канатов. Лестница на веревках отличается от других типов лестниц мобильностью и универсальностью. Такие лестницы в сложенном виде не занимают большой площади и не предпочтительно не должны превышать 20 кг.

Область использования лестниц из канатов очень обширная. Вы можете соорудить дома уголок для занятий спортом или использовать в хозяйстве. Она не заменима в труднодоступных местах таких, как крыши и различные ямы, колодцы. Например, на крыше она позволит вам без труда перекинуть её на противоположный скат кровли, что очень затруднительно при наличии жесткокаркасной лестницы.

Если вам нужно спустился в яму – опять же бывают случаи, когда без неё не обойтись (нет надёжного упора, большая высота, нет возможности создать уклон, узкий проем и т.п.). При наличии материала, собрать такую лестницу сможет любой мужчина, и даже некоторые женщины.

Лестница из веревки отличается мобильностью и универсальностью

Веревочная лестница состоит из направляющих канатов и перекладин. Канат (веревка) должна обладать достаточной прочностью и оптимальной толщиной 6-9 мм. Перекладины могут быть из прочного, но лёгкого металла, к примеру, трубки, диаметром до 40 мм из сплава алюминия или же из более доступных материалов, например, дерева.

Не стоит делать лестницу длиннее, чем 15 метров, иначе она станет не очень удобной в использовании. Веревочная лестница может состоять и только из одних канатов, но такая лестница будет не очень удобной.

Способы изготовления

Существует большое количество методов изготовления деревянной лестницы. Каждый из них подразумевает использование различных материалов и технику изготовления. Наиболее популярными из них являются универсальный метод, с использованием прямоугольных ступеней и без ступенек.

Универсальная лестница

Лестница, сделанная с помощью этого способа, пригодится в любом хозяйстве. Первым делом подготовьте следующие материалы:

1. Две полипропиленовые веревки длиной 20 метров. Они должны быть одинакового размера. Полипропилен, как известно, довольно прочный материал, он не растягивается и не портится при намокании. Диаметр подберите не менее 8 мм, это позволит избавиться от порезов на руках, а также увеличить прочность конструкции.
2. Чтобы не заморачиваться в изготовлении ступеней для будущей лестницы, можете приобрести стандартные черенки для лопат, которые можно найти в любом хозяйственном магазине. Их диаметр составляет порядка 3 см, а длина 130−150 см. Если вы делаете лестницу для ребенка, то можно взять черенки от грабель, так как они немного тоньше и удобнее для детских ног.
3. Ножовка с мелкими зубцами и наждачная бумага.

Теперь можно приступать к процессу изготовления. Первым делом нарежьте черенки чтобы получились бруски длиной примерно по 30 см. Сделайте 25 таких объектов. Оставшийся деревянный материал можно использовать на финальном этапе для крепления конструкции.

После вырежьте углубления на краю каждой ступеньки. Их глубина должна составлять порядка 4−5 мм, а ширина 10−15 мм. Это позволит избежать соскальзывания каната со ступеней.

Далее, можно заняться веревками. Как вы помните, нужно было подготовить два каната одинаковой длины и размера. Завяжите петлю 4−5 см на конце каждого из них. Это делается для закрепления лестницы в будущем.

Теперь выложите все ступеньки так, как они будут выглядеть на лестнице. Помните о правилах безопасности веревочных изделий. Между каждой ступенью должно быть более 45 см в тех случаях, если изделие будет использоваться взрослыми. Оптмальное расстояние между ступеньками для детей — 30 см. Выкладывайте ступени строго параллельно друг другу.

На последнем этапе необходимо закрепить веревки на ступенях. Поскольку используются круглые бруски, не понадобится сверлить отдельных отверстий и тому подобного. Достаточно лишь воспользоваться узлом «Констриктор». Он является наиболее подходящим для этого дела.

Прочно завязывайте веревку на каждой ступеньке. После этого процесс можно будет считать завершенным. Осталось лишь подобрать подходящее место для лестницы, если это еще не было сделано, и закрепить ее там.

С прямоугольными ступенями

От предыдущего этот способ отличается тем, что будут использоваться плоские ступеньки. Плюс к этому теперь нет необходимости в плетении узлов. Веревка будет проходить в отверстиях, сделанных дрелью.

В целом процесс практически тот же. Подготовьте необходимое количество прямоугольных деревянных брусков длиной порядка 40 см и нейлоновую веревку. С помощью дрели сделайте отверстия немного шире диаметра веревок на краю каждого бруска.

Теперь можно разложить все ступеньки, не забывая о мерах безопасности и минимальных расстояниях между фрагментами, и продевать веревку в отверстия. Продев канат через каждую ступеньку, завяжите на нем стандартный узел, чтобы ступень не скатывалась и прочно держалась на своем месте.

На этом этапе процесс можно считать завершенным. Остается лишь закрепить лестницу на нужном месте. Не забывайте перед использованием проверить изделие на прочность, особенно в тех случаях, когда оно изготавливалось для ребенка.

https://youtube.com/watch?v=Y8Esf4VoDCo

Без ступеней

Если по какой-то причине первые два способа не подошли, можно сделать лестницу без использования деревянных ступеней. Здесь роль ступенек будет выполнять сама веревка.

Наиболее подходящим способом плетения является «Бурлацкая» петля. Ее преимущество заключается в том, что это именно петля, а значит, в нее спокойно можно разместить ногу при подъеме.

К тому же, такую петлю довольно легко развязать, если знать как. И это никак не повредит качеству и прочности веревки.

Если вы умеете плести такую петлю, то вы с легкостью изготовите подобное изделие. Здесь все зависит от ваших предпочтений и фантазии. В противном же случае лучше воспользоваться предыдущими способами, которые будут намного проще и эффективнее.

Как видите, сделать веревочную лестницу своими руками довольно просто. Тем более все инструменты и материалы очень легко найти. Достаточно лишь выбрать подходящий вариант изделий и начать процесс производства.
