Техническая характеристика
Сколько киловатт в одной секции чугунного радиатора, и какие размеры должна иметь вся батарея? Эти вопросы достаточно важны.
Производительность
Перед установкой следует понимать, сколько кВт в 1 секции чугунного радиатора. Это позволит выбрать их оптимальное количество для помещения конкретных объёмов. Кроме этого следует ознакомиться и с другими немаловажными параметрами, для чего мы возьмём в качестве примеров наиболее распространённые модели:
| Маркировка | Выдерживаемое давление, атм. | Тепловая мощность, кВт | Площадь прогрева 1-ой секцией, м2 |
| МС-140 | 9 | 0,12-0,16 | 1,11-1,45 |
| ЧМ1 | 9 | 0,075-0,11 | 0,66-0,9 |
| ЧМ2 | 9 | 0,1009-0,1423 | 0,7-0,95 |
| ЧМ3 | 9 | 0,1083-0,1568 | 0,95-1,38 |
Теперь, зная сколько кВт в одной секции чугунного радиатора, легко определиться и с их необходимым количеством.
Ещё важно учитывать метод подключения труб, что также влияет на производительность батареи:
Наглядная демонстрация эффективности разных способов подключения труб
Как видно на рисунке, наиболее эффективным является двустороннее присоединение труб. При этом необходимо подачу осуществлять поверху с одной стороны, а отток понизу с другой, что полностью соответствует школьному курсу физике, из которого все помнят, что тёплая жидкость поднимается, а холодная опускается. То есть, горячий теплоноситель войдёт сверху, остынет и выйдет через нижнее отверстие, максимально отдав своё тепло.
Если же пренебречь таким правилом, то можно будет наблюдать такой результат:
Распространение тепла в батареи с односторонним подключением
Здесь мы наблюдаем холодный угол, значительно снижающий теплоотдачу системы.
Но на этом важные технические характеристики секции чугунного радиатора не заканчиваются. Количество секций мы рассчитали, но нужно ещё иметь представление о весе и объёме конструкции.

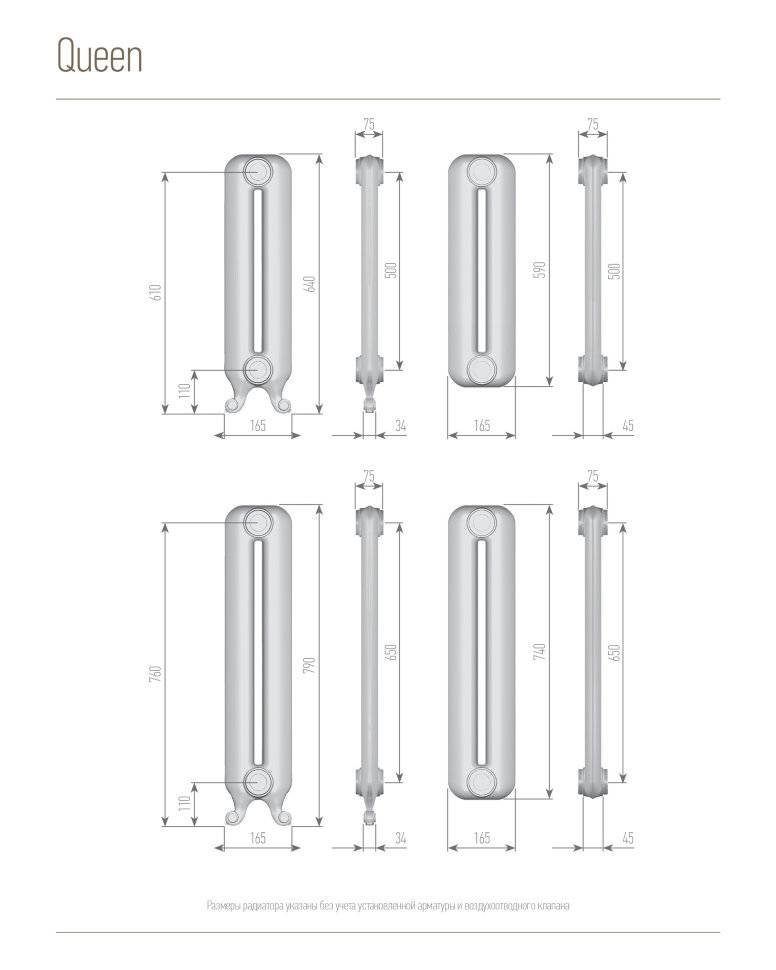

Масса и размеры
Массу и объем секции чугунного радиатора можно узнать из следующей таблицы:
| Маркировка | Объем одной секции чугунного радиатора, л | Линейные размеры одной секции, мм | Масса одной секции, кг |
| МС-140 | 1,11-1,45 |
| 5,7-7,1 |
| ЧМ1 | 0,66-0,9 |
| 3,3-4,8 |
| ЧМ2 | 0,7-0,95 |
| 4,5-6,3 |
| ЧМ3 | 0,95-1,38 |
| 4,8-7 |
Зная размер секции чугунного радиатора, вы сможете в любой момент рассчитать и его общую площадь, что даст представление о занимаемом им на стене месте.
Для этого делаем следующее:
- Для этого сначала находится площадь секции радиатора чугунного, путём перемножения её высоты и ширины между собой.
- Затем полученное число снова умножаем, но на этот раз уже на количество секций, которое чаще всего составляет 7-12 штук.
Подставим значения марки ЧМ1: 370×80=29600 мм2, что составляет примерно 0,03 м2. Допустим батарея состоит из семи секций, тогда: 0,03×7=0,21 м2. Именно такой участок стены потребуется для размещения рассматриваемого чугунного радиатора.
Площадь стены, предназначенную под монтаж батареи лучше рассчитать заранее
Вес работающего чугунного радиатора также понадобиться для того, чтобы правильно подобрать кронштейны для его крепления. Возьмём ту же марку и среднее значение массы одной секции: 4×7=28 кг. Но с учётом того, сколько воды в одной секции чугунного радиатора (снова возьмём среднее значение), пересчитываем и получаем: 28+7×0,8=34. Плюс следует ещё учесть возможные температурные расширения материала. В итоге, крепежи лучше всего подбирать с расчётом на то, чтобы они спокойно смогли удержать конструкцию, массой 40 кг.
Как рассчитать теплоотдачу и мощность радиаторов
Чтобы в помещении всегда поддерживалась комфортная температура, необходимо правильно рассчитать теплоотдачу отопительных приборов и подбирать их в соответствии с требуемыми характеристиками.
Только так мы сможем правильно сделать расчет радиаторов отопления, чтобы в холодное время было тепло и комфортно в комнате.
Тепловая мощность отопительного прибора указывается в его паспорте. Однако этот параметр может изменяться в зависимости от реальных условий эксплуатации. Расчет теплоотдачи радиатора определяется исходя из величины температурного напора – разности средней температуры теплоносителя и воздуха в помещении:
где Твх – температура теплоносителя на входе;
Твых – температура теплоносителя на выходе;
Ткомн – температура воздуха в отапливаемом помещении (комфортным считается значение в 20 градусов).
В технических характеристиках температурный режим обозначается как Твх/Твых/Ткомн. а температурный напор как Тнап. Если отопительная система имеет показатели, отличающиеся от значений, указанных в паспорте, то следует выполнить расчет тепловой мощности радиатора по формуле:
где k – коэффициент теплопередачи отопительного прибора (указан в паспорте);
А – площадь теплопередающей поверхности радиатора (указана в паспорте);
Тнап – температурный напор.
Сделав расчет мощности отопительной батареи можно определить необходимое количество батарей или подобрать определенный вид отопительного прибора, который имеет достаточную теплоотдачу для обогрева конкретного помещения.
Какую фирму производителя выбрать?
Радиаторы из чугуна сейчас изготавливают не так много производителей как алюминиевые и биметаллические модели, но мы рассмотрим три главных бренда представленных на российском рынке.
Konner
Чугунные батареи данной фирма имеют следующие достоинства:
- Длительный срок эксплуатации;
- Невысокое гидравлическое сопротивление;
- Соответствие централизованным системам отопления;
- Заявленный высокий уровень теплоотдачи секции (до 150 Вт);
- Простота монтажа;
По отзывам некоторых потребителей, данные приборы фактически производят меньше тепловой энергии, чем заявлено в паспорте. Еще одним недостатком является довольно высокая стоимость.
Exemet
Достоинства приборов этого производителя:
- Экологичность и надежность;
- Высокая тепловая мощность, производимая одной секцией;
- Способны работать в одно- и двухтрубных системах отопления;
- Имеют покрытие порошковой краски;
- Уникальный дизайн, стилизованный под XIX и начало XX века.
При производстве чугунных радиаторов используют метод художественного литья, что увеличивает стоимость приборов. Также их уникальный дизайн подойдет не для каждого интерьера помещений.
GuRaTec
Преимущества радиаторов данного бренда:
- Высокое качество изделий, контроль которого осуществляют в барокамере и гидравлическими испытаниями;
- Длительный срок службы;
- Экологическая безопасность;
- Достаточно высокая тепловая мощность секций (до 150 Вт);
- Уникальный дизайн.
Устройства украшают различные декоративные элементы, которые придают им привлекательный внешний вид. Однако это влияет и на стоимость изделий.
4.9 / 5 ( 37 голосов )
Разновидности и их отличия
Существующий ассортимент радиаторов из чугуна огромен. Модели отличаются друг от друга как по внешнему виду, так и по техническим характеристикам. К основным отличиям относится размер. Чугунные радиаторы различаются по ширине, высоте и глубине.
Ширина батареи — это количество секций (ребер). Значение этого параметра напрямую связано с площадью отапливаемого помещения. Чем она крупнее, тем больше для ее обогрева потребуется секций, и тем длиннее будет радиатор.
Высота, или межосевое расстояние, имеет широкий диапазон. То же самое касается и такого показателя, как глубина. Обычно параметры моделей колеблются
- по высоте — от 30 см до 150 см;
- по глубине — от 50 мм до 140 мм.
Помимо габаритов, батареи отличаются по нюансам конструкции и строения. Например, каналы, которые наполняются горячей водой, бывают двух видов
круглые;
эллипсовидные.
Чугунный радиатор
Достоинства моделей
Популярность и востребованность чугунных радиаторов обусловлена имеющимися у них преимуществами, которыми не обладают современные модели отопительных приборов.
Одно из главных достоинств батарей из чугуна — это длительный срок эксплуатации
. Производители заявляют, что продолжительность службы устройства составляет 50 лет. Но если за радиатором правильно ухаживать, он прослужит намного дольше указанного срока.
Другая немаловажная характеристика — устойчивость к сильному давлению
. Батарея без проблем выдерживает и 9, и 12 атмосфер. Это обусловливает защищенность устройства от гидроударов. Именно по этой причине радиаторы из чугуна традиционно устанавливаются в многоэтажных домах с централизованной системой отопления.
Помимо устойчивости к давлению, такие устройства обладают отличной выносливостью по отношению к высоким температурам. Прибор способен выдержать накал от 100 до 130 градусов Цельсия.
Оборудование достаточно неприхотливо в эксплуатации
. Радиатор из чугуна хорошо противостоит как внешнему, так и внутреннему влиянию среды агрессивного характера, которая оказывает провоцирующее воздействие на коррозийный процесс. Благодаря этим и другим характеристикам, такие модели не нуждаются в частой прочистке, которая требуется прочим разновидностям.
Следует отметить, что 1 секция производит тепло мощностью до 160 кВт. Но уровень вырабатываемого тепла зависит не только от количества секций, составляющих батарею. Приборы из чугуна способны посредством инфракрасного излучения распространять тепло на другие предметы. Поэтому по факту сила обогрева, которую дает всего один радиатор, умножается в несколько раз.
Чугунные радиаторы
Недостатки устройств
Разумеется, эти приборы не идеальны и обладают некоторыми недостатками
По сравнению с количеством преимуществ эти минусы незначительны, но все же следует принимать их во внимание
Радиаторы, выполненные из чугуна, сильно нагружают насос
, так как за каждый цикл прогрева он должен перекачивать большой объем воды. С таким количеством воды связан и другой недостаток — на прогрев помещения требуется довольно длительное время.
К недостаткам многие относят внешний облик чугунных приборов. Производители это учли, но в процессе ликвидации одного минуса возник другой. На сегодняшний день на рынке отопительных устройств можно найти радиаторы с привлекательным видом — на поверхности секций имеется красивый рисунок. Но цена «украшенных» моделей значительно выше, чем у простых батарей. То есть решение проблемы внешней неказистости привело к повышению стоимости. При приобретении прибора придется выбирать — либо внешность, либо цена.
Одним из главных недостатков считается немалый вес
чугунных радиаторов отопления — изделия из других металлов заметно легче. Из-за этой особенности устройство весьма сложно транспортировать и устанавливать. Трудоемкий процесс монтажа оборудования для обогрева требует от рабочих наличия профессиональных навыков. Человеку, не имеющему опыта в установке именно таких моделей, лучше не браться за это дело.
Чугунный радиатор-плюссы и минусы!ОБЗОР!Характеристика
Сколько весит одна секция чугунной батареи?
Стандартная секция чугунной батареи весит 7,5 кг. Соединять между собой их можно сколько угодно, обычно, вместе устанавливают от 4 до 24 секций. Большее количество секций может просто не выдержать стеновое крепление. Чем больше секций будет в батарее, тем выше окажется его теплоотдача. При наполнении одной радиаторной секции в нее помещается 4,2 литра воды. Теплоотдача чугунной батареи рассчитывается, исходя из температуры воды в нагревательном приборе и температуры его поверхности. По нормативам она должна составлять в системе отопления не менее 90 градусов по Цельсию, поверхность радиатора нагревается до 70 градусов по Цельсию.
Зная вес одной секции радиатора, можно рассчитать вес чугунной батареи, состоящей из большего количества секций. К примеру, вес батареи из семи секций будет равен пятидесяти килограммам.
Подобным образом рассчитывается и теплоотдача отопительного прибора: теплоэффективность одной радиаторной секции умножается на их количество в отопительном приборе. Очень важен и такой показатель, как полезная площадь обогрева. Чугунный радиатор имеет форму, при которой нагревающаяся поверхность достаточно обширная, что увеличивает теплоотдачу всего прибора. Более ребристые батареи с небольшой поверхностью способны вырабатывать коэффициент теплоотдачи не более 0,23 кв. метров с поверхности всего источника тепла.
Особенности радиатора МС-140-500
Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.
Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.
Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.
Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.
Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.
Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.
Какими достоинствами обладают чугунные радиаторы МС-140-500?
- Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
- Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
- Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
- Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
- Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).
Перечислим несколько недостатков:
Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.
- Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
- Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
- Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).
Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.
Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.
Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.
Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.
Вес секции батареи из чугуна
Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Эти факторы стимулируют многих людей включать ее в свою индивидуальную систему отопления. При этом во время создания отопительной системы они вынуждены учитывать ее особенности. Одной из них является вес чугунной батареи.
Этот показатель является очень важным, поскольку позволяет:
- подобрать оптимальное крепление ;
- выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.
Классические батареи
К ним относят батарею МС 140. Она известна всем, ведь свое наибольшее распространение получила во времена Советского Союза. Сегодня ее также активно покупают. Она имеет несколько модификаций, но одна секция наиболее применяемого варианта весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одного сектора батареи составляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление
Если же брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать
Чтобы отопить комнату площадью в 20 м², нужно установить батарею с 12 секциями. А это значит, что вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.
Такая батарея должна устанавливаться на крепление, зафиксированное в стене. То есть получается, что стена должна выдержать дополнительную нагрузку в почти 104 килограммов. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.
Однако, если владелец решил сэкономить на строительстве дома и построил его из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции является весьма плохой идеей.
Классический способ установки предусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей просто не выдержат большое давление, и радиатор упадет на пол.
Конечно, выход в такой ситуации есть. Их даже три:
- Нужно использовать специальное крепление, которое следует фиксировать во многих точках. Это лишние затраты своих сил и времени. Однозначно такой вариант — не по душе каждому хозяину.
- Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
- Выбирать модели с возможностью установки на пол.
Современные варианты радиаторов из чугуна
Они состоят из более легких секторов. Так, один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.
Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.
Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.
Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:
- Вес — 3,3 кг
- Объем — 0,6 л.
- Общий вес с водой — 3,9 кг.
Однако они имеют худшую теплоотдачу. В результате для отопления помещения площадью 20 м² нужно брать 22 секции. А это значит, что масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.
Алгоритм расчета веса радиатора
Стоит сказать, что современные производители предлагают много модификаций чугунных радиаторов. Поэтому, чтобы во время оценки каждого варианта дать ответ на вопрос, сколько весит чугунная батарея, нужно выполнить действия:
- Узнать вес самой секции.
- Добавить вес воды, которая может поместиться в секции.
- Проанализировать теплоотдачу и, отталкиваясь от нее, определить необходимое количество секций.
- Умножить количество секций на общую массу одного сектора.
Чугунные или биметаллические батареи Подбор батареи отопления по площади квартиры Количество кВт одного сегмента радиатора из чугуна Как рассчитать теплоотдачу радиаторов из чугуна
Сколько весят чугунные стандартные
Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:
- Дошкольных и школьных учебных заведениях;
- Медицинских учреждениях (больницах и поликлиниках);
- Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
- Государственных и общественных организациях.
Классический пример батареи-гармошки можно встретить повсеместно.
В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.
Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.
Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.
К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):
- 300 мм;
- 500 мм.
Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.
Вес зависит от габаритов секции.
Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.
У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.
Давайте подведем промежуточный итог: мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?
Нет, и вот почему.
Нормативный документ, регламентирующий порядок производства чугунных радиаторов
Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.
Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).
Чтобы демонтировать такого монстра, его предварительно нужно распилить.
По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.
По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:
- Литейно-механический завод (Украина, Луганск);
- Завод отопительного оборудования (Республика Беларусь, Минск);
- Котельно-радиаторный завод (Россия, Нижний Тагил);
- «Декарт» (Россия, Новосибирск);
- «Сантехлит» (Россия, Брянск).
Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.
Нижний Тагил
Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.
Из чугуна предприятие выпускает 4 модели:
| Изделие | Точный вес чугунной секции радиатора, кг |
| МС-140-М-300 | 5,40 |
| МС-140-М2-500 | 6,65 |
| МС-90 | 5,475 |
| Т-90 М | 4,575 |
Производитель из Белоруссии
«Барельеф» — одноканальный секционный радиатор современного дизайна.
Данный производитель предлагает 9 видов чугунных радиаторов:
| Изделие | Точный вес ребра чугунной батареи, кг |
| МС-140М | 6,7 |
| Б-З-140-300 | 5,4 |
| 2К60П (двухканальный секционный) | 3,7 |
| 2К60 | 5,1 |
| 2КП100-90-500 | 5,5 |
| 1К60П-60х500 (одноканальный) | 3,84 |
| 2КПМ-90Х500 | 4,6 |
| 2К60П-300 | 3,7 |
Сантехлит
С прошлого года предприятие простаивает, но его продукция все еще продается в магазинах.
Узнаем, сколько весит одно ребро чугунной батареи у производителя «Сантехлит» — бывший «Любохонский чугунолитейный завод»:
| Изделие | Точный вес, кг |
| МС-85 | 4,45 |
| МС-140М | 7,1 |
| МС-140-300 | 6,1 |
| МС-110-300 | 4,45 |
| МС-110-500 | 5,6 |
Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом
Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?
Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.
Сколько воды в одной секции чугунного радиатора отопления
Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.
Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.
Объем одной секции марки МС (в литрах)
- МС 140-300 – 0,8-1,3;
- МС 140-500 – 1,3-1,8;
- МС-140 – 1,1-1,4;
- МС 90-500 – 0,9-1,2;
- МС 100-500 – 0,9-1,2;
- МС 110-500 – 1-1,4.
Сколько реальных кВт тепла в одной секции радиатора
Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.
Объем воды в одной секции марки ЧМ (в литрах)
- ЧМ1-70-300 – 0,66;
- ЧМ1-70-500 – 0,9;
- ЧМ2-100-300 – 0,7;
- ЧМ2-100-500 – 0,95;
- ЧМ3-120-300 – 0,95;
- ЧМ3-120-500 – 1,38.
Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.
Объем воды в одной секции алюминиевого радиатора
Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.
Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):
- 350 мм – 0,2-0,3;
- 500 мм – 0,35-0,45;
- 600 мм – 0,4-0,5;
- 900 мм – 0,6-0,8;
- 1200 мм – 0,8-1.
Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.8
Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.
Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.
Как правильно утопить батареи в стену без потерь тепла
Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.
Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):
- 35 см – 0,1-0,15;
- 50 см – 0,2-0,3;
- 60 см – 0,25-0,35;
- 90 см – 0,3-0,5;
- 120 см – 0,4-0,6.
Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.35
Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.
Объем воды в радиаторе отопления таблица
Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)
| Алюминиевый | 350 | 0,2 | 0,3 |
| 500 | 0,35 | 0,45 | |
| 600 | 0,4 | 0,5 | |
| 900 | 0,6 | 0,8 | |
| 1200 | 0,8 | 1 | |
| Биметаллический | 350 | 0,1 | 0,15 |
| 500 | 0,2 | 0,3 | |
| 600 | 0,25 | 0,35 | |
| 900 | 0,3 | 0,5 | |
| 1200 | 0,4 | 0,6 | |
| Чугунный | МС 140-300 | 0,8 | 1,3 |
| МС 140-500 | 1,3 | 1,8 | |
| МС-140 | 1,1 | 1,4 | |
| МС 90-500 | 0,9 | 1,2 | |
| МС 100-500 | 0,9 | 0,2 | |
| МС 110-500 | 1 | 1,4 |
Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.
При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
(6 4,83 из 5) Загрузка…
Разновидности и их характеристики
Прежде чем решить, какие для отопления радиаторы лучше: чугунные или биметаллические, а может, все-таки алюминиевый тип или стальной, нужно разобраться, в чем проявляется особенность каждого из материалов.
Биметаллические
Если у вас возник вопрос, как выбрать правильно для отопления в квартиру биметаллические радиаторы, нужно узнать, в чем заключаются особенности данного изделия. Во-первых, биметаллические модели обладают современным внешним видом, а также качественным наполнением изнутри. Во-вторых, оборудование из данного материала не должно быть установлено на производстве, так как возникающие скачки давления могут вывести его из строя или проявится внутренняя коррозия металла.
Биметаллические радиаторы отличаются своей долгосрочной эксплуатацией, а также устойчивостью и способностью выдержать давление до 50 атмосфер.
Они имеют свойство быстро прогреваться и при этом обладают красивым дизайном.
Но также биметаллические модели обладают небольшими недостатками, к которым относятся шлаковые отложения и снижение показателя теплоотдачи из-за применения различных вариантов материала.
Чугунные
Данный материал отличается тем, что знаком многим, так как раньше радиаторы из чугуна были установлены почти в каждой квартире. Теперь же современные модели не имеют практически ничего общего со своими предшественниками, кроме материала, и отличаются от них как внешним видом, так и мощностью, эффективностью.
Именно чугун отличается от других наилучшей теплопроводностью.
Несмотря на то, что он имеет свойство долго нагреваться, он длительное время не остывает. Даже после отключения отопления батареи продолжают сохранять тепло еще некоторое время. Остаток сохраняющегося тепла может достигать 30%, что вдвое превышает этот показатель у стальных и алюминиевых вариантов.
Чугунный радиатор отличается своей прочностью и долговечностью, благодаря чему показатель давления достигает 30 атмосфер. Батареям не будут страшны ни гидроудары, ни аварии на центральном системном отоплении.
Преимуществом чугунных моделей является то, что они обладают универсальным соединением. Они неприхотливы во время эксплуатации, внутри не образуется коррозия, а гладкая наружная поверхность не требует особого ухода. Различные виды чугунных радиаторов отопления позволяют выбрать подходящий вариант под любые требования.
Плюсы, которыми обладают чугунные радиаторы:
- невысокая стоимость;
- прочность и надежность;
- хорошо совместимы с любыми материалами труб;
- простота и удобство эксплуатации;
- не появляется коррозия;
- долгосрочное использование.
Помимо этого, есть несколько минусов таких изделий: это сложный монтаж, поскольку они являются довольно тяжелыми, и слабая инерционность.
Если вы монтируете данный радиатор самостоятельно, то стоит придерживаться всех указанных в инструкции пунктов.
Алюминиевые
Чугунные или алюминиевые радиаторы, какие лучше для отопления. Отвечая на этот вопрос, нужно отметить следующее. Несмотря на довольно привлекательный вид, данный вариант лучше не приобретать для централизованной сети отопления.
Они больше подойдут для помещений, обладающих автономным отоплением.
Несколько плюсов, которые можно выделить у алюминиевого радиатора:
- он обладает легким весом;
- простота монтажа;
- имеет стильный дизайн;
- ценовая категория невысока;
- повышенная теплоотдача.
Но при этом стоит учитывать несколько минусов, которые могут проявиться при установке изделия в сеть центрального отопления:
- не могут противостоять гидроударам;
- имеет небольшой срок эксплуатации;
- давление в системе допускается до 12 атмосфер.
Подобрать алюминиевую модель лучше всего исходя из типа отопительной системы здания.
Стальные
Стальные батареи от современного производителя можно различать как по дизайну, так и конструкционно. Именно поэтому виды стальных радиаторов разделены на два типа: панельные и трубчатые.
К плюсам такого варианта можно отнести легкий вес, простую установку, большое многообразие самых разных моделей, а также совершенно не завышенные требования к отопительной системе.
