Изготовление ветрогенератора своими руками

Дополнительное электрооборудование

Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).

Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер — это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.

Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания

В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности

Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант — ветрогенератор — неспособен обеспечивать длительную автономность.

Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача — удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.

Этапы создания ветрогенератора своими руками

После того, как большая часть конструктивных элементов мелкого типа подобрана, можно приступать к сборке ветрогенератора:

• сначала необходимо выбрать тип генератора, нужно опередить, будет у вас горизонтальный или вертикальный тип двигателя, сделать своими руками проще ветрогенератор вертикального типа, поскольку в нем значительно легче налаживать балансировку
• при покупке генератора нужно смотреть на его мощность
• после проведения всех расчетов нужно выбрать аккумулятор, он должен быть герметического типа и предназначаться специально для энергетических установок
• прежде, чем устанавливать все устройство, нужно залить фундамент, он должен соответствовать особенностям внешней среды
• мачта устанавливается после полного затвердевания фундамента
• собирается ротор – предварительно ротор необходимо подбирать в зависимости от средней скорости ветра, скорость влияет на диаметр данного элемента
• к ротору приделывается шкив
• лопасти можно сделать, как из трубы, так и из бочки, расчет их площади сугубо индивидуален
• провода из алюминия присоединяются к генератору
• необходимо собрать цепь в дозе
• осуществляется крепление генератора к мачте, а после и проводов
• генератор и аккумулятор собираются в единую цепь, и к ним подключается нагрузка через провода

Хороший запуск генератора получается выполнить только в условиях высокой скорости ветра. Чтобы увеличить выработку энергии, можно сделать своими руками трансформатор с регулятором. Это обеспечит большую силу тока.

Ветрогенератор на неодимовых магнитах

Пост опубликован: 15 ноября, 2017

Неодимовый магнит – это редкоземельный металл, обладающий стойкостью к размагничиванию и способностью намагничивать некоторые материалы. Используется при изготовлении электронных устройств (жесткие диски компьютеров, металлодетекторы и т.д.), медицине и энергетике.

Неодимовые магниты используются при изготовлении генераторов, работающих в различных видах установках, вырабатывающих электрический ток.

В настоящее время генераторы, изготовленные с использованием неодимовых магнитов, широко используются при изготовлении ветровых установок.

Составные части ветрогенератора

Чтобы сделать ветрогенератор, необходимо знать, из каких частей он состоит. Ветровой генератор состоит из следующих составляющих:

Устройство и конструкция ветрогенератора

• инверторы;
• мачта для установки;
• ротор с лопастями;
• электрогенератор;
• автомобильный аккумулятор;
• конвертер заряда;
• электрический кабель, по которому передается электроэнергия.

В некоторых случаях возможно сделать ветрогенератор с мачтой, опускающейся при проведении профилактических либо ремонтных работ аппаратуры. Ветряк большой мощности рационально использовать в местности, где дуют постоянные ветра. Иначе ее окупаемость может затянуться на длительный срок.

https://youtube.com/watch?v=ur80IQxRSiA

Ветряная электростанция из автомобильного генератора имеет следующие технические характеристики:

• максимальная мощность оборудования — 1500 Вт;
• максимальное напряжение — 28 B;
• наибольшая мощность тока — 54 A;
• при правильной балансировке уровень шума составляет менее 57 децибел;
• минимальная/максимальная скорость вращения — 1200/4500 об/минуту;
• вес головки конструкции — не более 25 кг.

Конструкция и технические характеристики ветроэнергетической установки

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

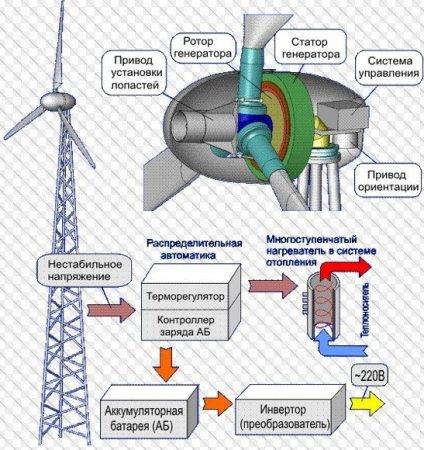

Схема работы ветрогенератора

1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
3. Раз в три года металлические детали покрывают антикоррозийной краской.
4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Как производится расчет генератора?

Основная формула расчета ЭДС генератора выглядит следующим образом:

E = V × B × L, где

E — ЭДС.

V — Линейная скорость движения магнитов (М/с).

B — Магнитная индукция магнитов (Тл).

L — Активная длина проводника (м)

Используя формулу можно получить значение ЭДС генератора для определенной скорости движения (вращения) ротора. Некоторую сложность представляет собой определение величины магнитной индукции. Точного значения найти вряд ли удастся, поэтому обычно принимают значение, равное 0,8 Тл. Или, как вариант, измеряют величину зазора между магнитами и катушками статора. Считается, что зазор размером в толщину магнита обеспечивает магнитную индукцию в 1 Тл. Если зазор увеличивается, то величина индукции падает.

Активная длина проводника — это длина провода обмоток, накрытая магнитами. То есть, та часть обмоток, которая попадает в магнитное поле. Поэтому изготовление слишком больших катушек нецелесообразно, их размер должен максимально коррелировать с величинами магнитов. Для круглых магнитов на немагнитном основании активная длина принимается равной диаметру магнита, а при использовании железного статора активная длина принимается равной ширине статора, так как он весь становится сплошным магнитом.

Исходя из приведенной формулы можно сделать вывод — при прочих равных условиях можно увеличить ЭДС, изготавливая дисковые генераторы с большим диаметром диска. Линейная скорость магнитов увеличится, и устройство даже на низких скоростях будет вырабатывать неплохое напряжение. Однако, генератор с высоким напряжением — не самоцель, устройство должно вырабатывать именно то количество тока, какое подойдет для качественной зарядки аккумуляторов.

Нерационально создавать ветряк, если большая часть выработанного тока будет сбрасываться на балластную нагрузку. Кроме того, необходимо заранее выяснить преобладающую скорость ветра в регионе и вычислить оптимальную скорость вращения крыльчатки. В противном случае можно получить генератор, дающий слишком высокое напряжение, чреватое закипанием аккумуляторов.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

• простота монтажа;
• небольшая себестоимость;
• экономичность;
• податливость к ремонту;
• не привередлив к условиям функционирования;
• надежность и бесшумность работы.

Минусов ветрогенератора несколько:

• небольшая производительность ветрогенератора;
• полная зависимость ветряка от ветра;
• лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

• Автомобильный генератор на 12 В.
• Гелиевый или кислотный аккумулятор на 12 В.
• Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
• Большую емкость из нержавейки или алюминия: ведро или кастрюля.
• Простой вольтметр.
• Болты, шайбы и гайки.
• Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
• Провода с разным сечением (2,5 мм2 и 4 мм2).
• Хомуты, фиксирующие ветрогенератор.
• Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

болгаркой или ножницами по металлу;
рулеткой;
строительным карандашом или маркером;
отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

Подготовьте ведро или кастрюлю.
При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку

Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
При помощи болтов, закрепите ведро на шкиве.
Установите свой ветрогенератор на мачту, закрепив его хомутами.
Осталось подсоединить провода и собрать цепь.
На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм2. Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм2.

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Как работает ветрогенератор

Ветрогенератором (ветроэлектрической установкой – сокращённо ВЭУ) называют устройство, которое используя потоки ветра, преобразует механическую энергию в электрическую.

Есть три типа ВЭУ:

1. Промышленные – отличаются большой мощностью (до 8 МВт). Используются госкомпаниями или крупными промышленными организациями. Часто объединяются в единую сеть.
2. Коммерческие – средние по габаритам и выдаваемой энергии. Применяются небольшими компаниями.
3. Бытовые – устанавливаются на территории дачных участков, возле частных домов.

Общая схема работы:

• Ветер раскручивает винт установки, воздействуя на его лопасти;
• Через вал (и/или редуктор) крутящий момент сообщается генератору, который вырабатывает переменный ток;
• При помощи инвертора характеристики тока стабилизируются;
• Происходит зарядка аккумулятора, а от него запитываются потребители электроэнергии.

Ветрогенератор можно изготовить самостоятельно

Ветрогенераторы отличаются тем, что для их работы не требуется топливо, при функционировании нет отходов, не выделяются выхлопные газы. Кроме периодического технического обслуживания, ВЭУ не требуют никаких вложений финансов.

Но есть и минусы: в маловетреных регионах работа таких установок не будет эффективной.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

• Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
• Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
• Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

  Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

• Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Преимущества и недостатки использования автомобильного генератора

Использование автомобильного генератора как элемента ветроэлектростанции дает существенные преимущества:

Имеется готовый генератор, который может использоваться без вмешательства в конструкцию или с некоторой модернизацией.
Автомобильный генератор выдает стабильное напряжение, что важно для ветряков с их постоянно меняющейся скоростью вращения.
Используется стандартное оборудование, доступное и не нуждающееся во вмешательстве в конструкцию.
Автомобильные генераторы широко распространены, что делает их ремонтопригодными и доступными для замены при необходимости.

Наряду с достоинствами имеются и некоторые недостатки:

• Автомобильный генератор нуждается в высокой скорости вращения, что требует использования повышающего редуктора или изменений в конструкции устройства.
• Ресурс автомобильного генератора ограничен примерно 4000 часами работы (в среднем). Даже новый генератор не выдержит и года непрерывной работы и потребует ремонта.
• Система возбуждения некоторых генераторов требует подачи напряжения на катушку, что вынуждает изменять конструкцию и устанавливать постоянные магниты.

Несмотря на имеющиеся недостатки, автомобильный генератор считается оптимальным вариантом, возможным при самостоятельном создании ветроэлектростанции.

Как правильно расположить лопасти для максимального эффекта

По типу расположения мотора и вращения лопастей различают следующие виды:

Вращение «по ветру». Наиболее распространенная модель, так как способна улавливать любые потоки воздуха. Флюгерный противовес корректирует положение конструкции и ставит лопасти перпендикулярно.

Недочетом такой конструкции является возможность кругового вращения оси, а при подведенном кабеле высока вероятность наматывания на стержень и в результате блокировки движения в одном направлении.

Оптимальным вариантом для домашней сборки является вертикальный ветрогенератор, изготовленный своими руками. Данная конструкция имеет вытянутые в длину лопасти, расположенные вкруговую по периметру и обеспечивают постоянную работу генератора вне зависимости от направления ветра.

Устройство самодельных ветряков для дома

Устройство ветрогенератора

В последнее время большой интерес появился у людей к ветряной энергии на уровне использования ее в бытовой сфере. В принципе это можно объяснить, если взять и посмотреть на счет, который приходит за потребленную электроэнергию. Цифры говорят сами за себя. Поэтому люди, которые могут что-либо конструировать, начинают активизироваться и ищут различные пути использовать все имеющиеся у них возможности, чтобы получить электричество недорого.

Одной из таких реально существующих возможностей, которая взаимосвязана с ветряком при его конструировании, является использование автомобильного генератора. По сути, автомобильный генератор является уже готовым прибором. Единственное, что остается, это приделать к нему лопасти. Это необходимо сделать для того, чтобы в процессе эксплуатации можно было свободно снимать с генератора полученное значение электроэнергии. Отличительная особенность такого ветряка заключается в том, что он эффективно будет работать только в ветреную погоду.

В принципе можно сказать, что применение в быту любого автомобильного генератора для создания ветряка, вполне возможно. В основном умельцы находятся в поиске более мощной модели такого генератора, чтобы в процессе эксплуатации он мог отдавать как можно больше энергии. Поэтому в последнее время пользуются огромной популярностью различные конструкции генератора от грузовых автомобилей, автобусов, тракторов и другой крупногабаритной автомобильной техники.

Дополнительные комплектующие

Кроме самого генератора, который является основой для создания ветряка, еще необходимо иметь несколько деталей для комплектации:

• автомобильный аккумулятор;
• винт, который может быть двух- или трехлопастным;
• электрический кабель;
• элементы опоры;
• крепеж;
• мачта.

Ветрогенератор для частного дома схема.

Стоит обратить внимание на тот момент, что винт, который имеет три или две лопасти, по праву считается оптимальным вариантом для самодельной конструкции обычного классического ветрогенератора. Естественно, что бытовая конструкция ветрогенератора совсем не похожа на инженерную модель

В связи с этим, в основном для домашних конструкций ветрогенератора подбирают уже готовые винты.

Винт для ветрогенератора.

Таким образом, можно взять за основу обычную крыльчатку от внешнего блока кондиционера либо от вентилятора автомобиля. Но, если человек ставит перед собой цель и у него есть желание создать инженерную модель, и следовать всем основным особенностям конструирования генераторов, то тогда придется самому соорудить и пропеллер ветрогенератора полностью.

Лопасти для ветрогенератора

Перед тем, как принять решение и собственноручно собрать, а затем установить ветрогенератор из автомобильного генератора, необходимо первоначально оценить существующие климатические условия участка, где будет произведен монтаж данной установки, и просчитать окупаемость этого проекта.

Рассмотрим основные моменты, которые необходимо учитывать при сборке ветрогенератора собственноручно.

Простейшая ветроэлектрическая установка

Для изготовления ветрогенератора прежде всего понадобятся чертежи с указанием размеров установки.

Роторный ВЭУ с вертикальной осью вращения и мощностью, не превышающей 1,5 кВт, сможет обеспечить электрической энергией небольшой дом, а также осветить садовый участок.

Что нужно для изготовления такого ветрогенератора? Лопасти этой ветроэнергетической установки изготовляются из ведра, небольшой металлической бочки либо кастрюли из не поддающихся коррозии металлов.

• Кроме этого следует приготовить:
• Автомобильный генератор с напряжением на выходе 12В – 1 шт.;
• Автомобильный аккумулятор — шт.;
• Кнопочный выключатель 12 В, полугерметичный;
• Конвертор, преобразующий напряжение 12 В в напряжение 220 В, мощностью 0,7 – 1,5 кВт;
• Автомобильное реле индикаторной лампы заряда аккумулятора;
• Болты, шайбы, гайки;
• Хомуты – 2 шт., для крепления генератора;
• Мультиметр;
• Электропровод сечением 2,5 кв. мм и 4 кв. мм;
• Ножницы для резки металла или болгарка;
• Дрель;
• Слесарные инструменты и принадлежности.

Как, затратив незначительные средства, своими руками сделать несложный ветрогенератор. На ведро, небольшую бочку либо кастрюлю нанесем разметку, поделив имеющуюся емкость на 4 одинаковые части. Затем вырезаем лопасти ВЭУ, используя болгарку либо ножницы.

В шкиве и дне емкости следует высверлить отверстия для болтов. При большом разнообразии существующих конструкций лопастей, выбирается наиболее доступная.

Используя хомуты, генератор крепится к мачте. Затем в соответствии со схемой монтируется электрическая цепь, и провода закрепляются на мачте.

При подключении аккумулятора используются провод длиной 1 м и сечением 4 кв. мм. Для потребителей сети достаточно проводов сечением 2, кв. мм.

• При мощности конвертора 1 кВт и аккумуляторе емкостью 75 А-ч установка обеспечит работу сигнализации, видеонаблюдения и освещение участка.
• Не требует крупных капиталовложений.
• Детали конструкции легкодоступны и в случае поломки их несложно заменить на новые.
• Не требует систематического обслуживания, не издает излишнего шума, достаточно надежна.
