Вихревой индукционный нагреватель в системе отопления дома

Какие индукционные плиты самые безопасные

Как следует из вышесказанного, лучшими будут плиты, которые помогут избежать вам ошибок в эксплуатации.

На это работают следующие технологии:

защитное отключение – конфорки отключатся в автоматическом режиме, если плита не получит никаких команд;
определение диаметра посуды – конфорка с несколькими зонами нагрева включит столько контуров, сколько занимает поставленная на нее посуда;
автоматическое распознавание посуды. Если на конфорке нет кастрюли или она выполнена из неподходящего материала, панель не включится;
большое количество зон нагрева. Так легче подобрать посуду подходящего диаметра под любой случай.

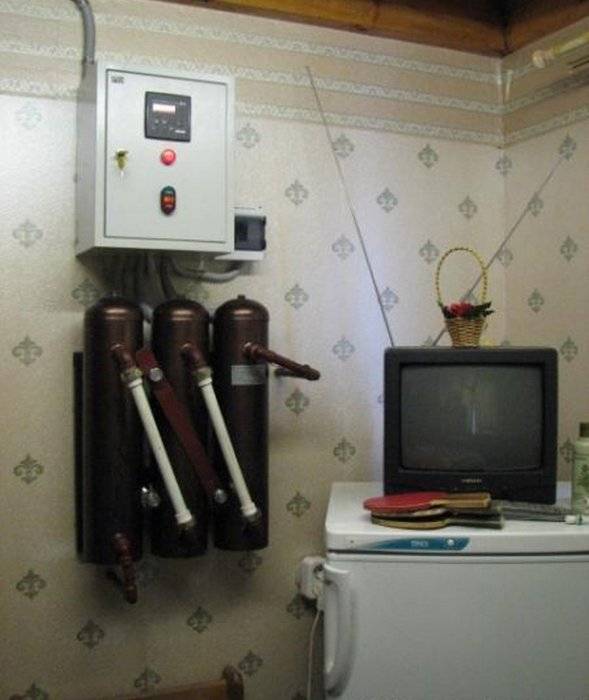

Индукционный обогреватель – котёл отопления

С тех пор, как владельцы жилья стали устанавливать в своих домах автономные системы отопления, вопрос экономичности нагревательных котлов для них остаётся одним из самых важных. По этому показателю, по крайней мере, среди устройств, вырабатывающих тепло из электричества, индукционные котлы отопления лидируют. При этом мощность их, не сравнимая с идентичным параметром такого прибора, как плинтусный обогреватель, позволяет применять агрегаты в качестве основного способа отопления в помещениях большой площади.

Индукционные котлы отопления состоят из двух контуров – первичного (электромагнитного) и вторичного (теплообменная обвязка). Первый контур, состоящий из преобразователя напряжения и теплогенератора с нагревателем индукционного типа, создаёт электромагнитное поле, вихревые токи и вырабатывает тепло. Второй контур, включающий в себя теплообменник с системой обвязки, передаёт это тепло посредством циркуляции теплоносителя на радиаторы системы отопления. В качестве теплоносителя используется вода в чистом виде или с присадками.

Кроме указанных двух контуров, система отопления включает автоматику, отвечающую за работу отдельных узлов агрегата.

Современные индукционные котлы отопления устанавливаются только в теплообменный контур закрытого типа, имеющий в конструкции расширительный бачок мембранного типа и насос принудительной циркуляции. Использование циркуляционного насоса является вынужденной мерой и обусловлено малым объёмом теплоносителя при высокой интенсивности нагрева теплообменника. Возможность естественной циркуляции в такой системе исключена – без насоса закипание воды произойдёт раньше начала её движения по трубам.

Классифицируются индукционные котлы отопления идентично другим отопительным электрическим агрегатам – по мощности, исполнению, параметрам потребляемого электричества. Но у этих устройств имеется ещё классификация по конструктивному решению электрической части.

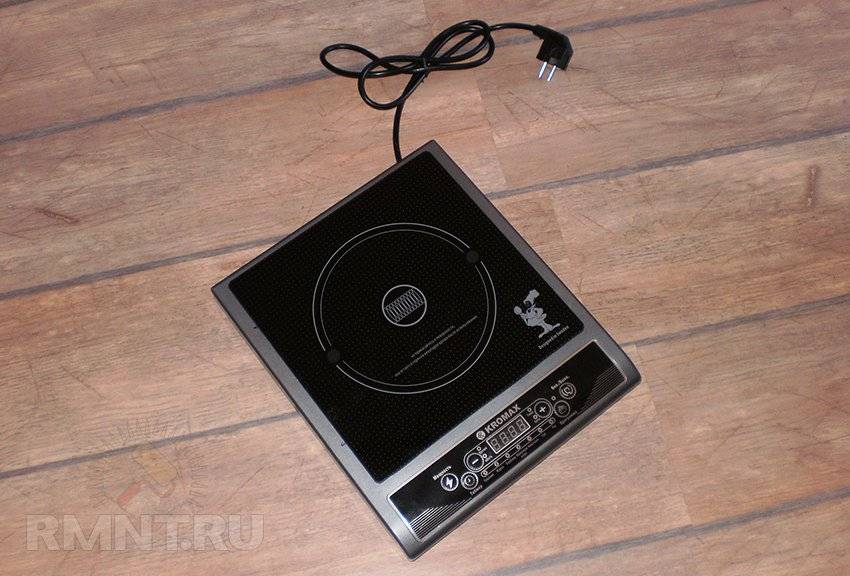

Немного о плите на индукции

Эта чудо-плита не похожа на обычные плиты тем, что:

Автоматически распознаёт подходящую посуду (только из ферромагнитных металлов и с плоским дном), а под неподходящей даже не включается.
Нагревает быстрее, чем газовая или электрическая, следовательно, блюда готовятся оперативнее.
Греет строго определённую зону, равную диаметру посуды. Остальная часть плиты остаётся холодной.

Схема такой плиты в разных брендах может существенно отличаться, но её принципиальное устройство одинаково для всех моделей:

Поверхность из стеклокерамики.
Под ней изоляционный слой.
Под изоляцией — индукционная катушка.
Под катушкой — Блок управления и Преобразователь частоты.

Первичный контур в таком трансформаторе — катушка внутри плиты, а вторичным контуром выступает сама посуда.

В интернете можно встретить даже забавные схемы самодельных отопительных систем с помощью индукционных плит. Но они не выдерживают никакой критики.

Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц. Проводя замеры излучений, выявили, что частично они поглощаются самой плитой, а оставшиеся действуют строго в радиусе 30 см от центра плиты. Всё же, несмотря на доказанную безопасность, людям с кардиостимуляторами очень не советуют пользоваться такими плитами, во избежание остановки сердца. А как с вредоносными излучениями у индукционного котла? Ведь он также работает на частотах от 25 кГц и выше.

Недостатки индукционных нагревателей

Высокая стоимость устройств.
Значительный вес при компактности.
Наличие фактора влияния электромагнитного поля на организм и приборы.

Последний пункт рассмотрим подробнее.

Электромагнитное поле влияет на живые организмы приблизительно так, как на продукты в микроволновой печи – прогревает их на определённую глубину, и это может иметь последствия. Интенсивность воздействия поля, в том числе на человека, определяется таким его показателем, как плотность потока энергии (ППЭ), растущая с увеличением частоты подаваемого на первичную обмотку тока. При эксплуатации индукционных обогревателей необходимо соблюдать санитарную норму предельного значения ППЭ, которая установлена в СанПиН 2.2.4/2.1.8.055-96, зависит от продолжительности воздействия поля и составляет, к примеру, для 8-часового воздействия – 25 мкВт/кв.см, одночасового – 200 мкВт/кв.см.

Кроме того, излучение индуктора отрицательно влияет на электронику и радиоаппаратуру, расположенную поблизости, создавая помехи при работе.

Известные модели варочных панелей

Окончательно разобраться с плюсами и минусами устройства возможно только при детальном изучении характеристик приборов от известных производителей.

Таблица 2. Обзор известных моделей индукционных плит.

Модель, иллюстрация	Характеристика
Сквара Sif 4.8 (профессиональная плита)	Этот производитель выпускает устройства для опытных кулинаров и мастеров приготовления пищи. Преимущество оборудования – быстрый нагрев посуды при минимальном потреблении электроэнергии. На таких приборах удобно устанавливать режим температуры.
Электролюкс EKI 54550	Это отдельное устройство, которое предполагает наличие варочной панели (4 конфорки) и духового шкафа. Дополнительная функция – режим «Гриль».
Горение EI 637E21	Это тоже цельное устройство, которое имеет индукционную поверхность и духовку. Здесь располагается четыре конфорки.
Bosch PUE631	Это модель на четыре конфорки, которая еще имеет другие функции: 9 режимов приготовления пищи, детскую защиту. Тем не менее, модель не предполагает одновременное использование 3-4 конфорок. Иначе значительно снижается интенсивность нагрева.

Достоинства и недостатки индукционного котла

Индукционные котлы обладают следующими достоинствами:

Высокий КПД;
Отсутствие расходных элементов, надежность конструкции;
Малые габаритные размеры;
Простота монтажа и эксплуатации;
Высокая скорость нагрева;

Котлы индукционного типа имеют коэффициент полезного действия до 99 %, превосходящий КПД ТЭНовых и электродных агрегатов. Экономичность котла в 20 – 30 %, заявляемая производителями, противоречит принципам закона сохранения энергии.

Но некоторая экономия все же может быть достигнута за счет отсутствия накипи. Дело в том, что сердечник при воздействии электромагнитной индукции не только нагревается, но и приобретает устойчивую микровибрацию. Образование отложений и накипи в таких условиях практически невозможно.

В ТЭНовых и электродных котлах образование накипи – стабильный постоянный процесс. Известковые отложения имеют определенное термическое сопротивление и снижают коэффициент теплопередачи от нагревательного элемента к теплоносителю. Накипь толщиной 0,5 мм ухудшает теплопередачу на 8 – 10 %. В индукционных котлах такое препятствие отсутствует и электрическая энергия расходуется более рационально.

Наличие явления вибрации также позволяет использовать в системе отопления воду даже с высоким содержанием солей жесткости. Вообще в качестве теплоносителя при работе котлов-индукторов может использоваться неподготовленная вода, антифризы, даже масло – то есть отсутствуют требования по химическому составу, которые присущи другим электрокотлам.

Индукционные котлы не имеют в своей конструкции быстроизнашивающихся элементов (ТЭНов, электродов). Срок службы оборудования заявляется в 25 лет (при гарантии в 2 года). Не требуется регулярная замена нагревательных элементов – это снижает расходы на эксплуатацию оборудования.

Бытовые котлы обладают малыми габаритами (высота не превышает 1 метра), могут располагаться в любом помещении. Установка изделия не требует получения каких-либо разрешений, монтаж можно произвести самостоятельно. Обязательным условием монтажа является заземление устройства для предотвращения поражения электрическим током.

О самостоятельном изготовлении котла индукционного типа следует сказать отдельно. Реализация этой задачи возможна при наличии сварочного аппарата и определенных умений. Но обязательным условием является знание электрического оборудования и устройств, ведь для любого сложного оборудования требуется серьезная система безопасности, контроля и управления. Самостоятельная сборка блока управления и систем безопасности не всякому по силам.

Индукционные котлы можно назвать многофункциональными. Их можно использовать не только для отопления, но и для производства горячей воды в режиме проточного водонагревателя.

Каких-либо серьезных недостатков индукционные котлы практически не имеют. Можно лишь отметить, что по отзывам пользователей наблюдаются жалобы на шум изделия при работе. Это вызвано наличием вибрации. Этот негативный фактор в принципе можно устранить – котел следует крепить с амортизирующими вставками (из резины и т.д.), которые будут препятствовать передаче вибрации строительным конструкциям.

Также можно отметить, что серьезную опасность представляет неконтролируемая утечка теплоносителя. При выходе из строя системы контроля протока оборудование будет разрушено и станет неремонтопригодным. И еще один весомый недостаток, присущий всему электрическому отопительному оборудованию – очень высокая стоимость электрической энергии.

Индукционные котлы отопления – качественное и эффективное оборудование с технической точки зрения. По своей конструкции они более совершенны, чем ТЭНовые и электродные электрокотлы. При отсутствии иных энергоносителей, кроме электроэнергии, оборудование этого типа со временем может стать более популярным для отопления частных домов и дач.

Достоинства и недостатки

Помимо простоты конструкции, к неоспоримым достоинствам индукционного отопления являются:

Цилиндрическая форма корпуса обеспечивает компактность установки;
При правильной установке, КПД прибора может достигать 100%;
Поскольку конструкция не предусматривает наличия электрического ТЭНа, минимальный срок службы агрегата 20–25 лет;
Индукционные котлы могут работать с любым видом жидкого теплоносителя;
Минимальное образование минеральных отложений на стенках теплообменника благодаря постоянной вибрации;
Благодаря простоте конструкции, электромагнитные нагревательные системы крайне надежны, а наиболее уязвимым элементом является электронный блок управления;
Для самостоятельной установки устройства не потребуется каких-либо специальных знаний, навыков и инструментов.

Перечень достоинств индукционных котлов действительно весьма внушителен, но несмотря на это, некоторые недостатки все же имеются:

Высокая стоимость, обусловленная использованием дорогостоящих материалов и сложных электронных систем управления и контроля;
Повышенный расход электроэнергии;
Электропитание установки имеет довольно сложную конструкцию;
Воздействие сильного магнитного поля на человеческий организм еще до конца не изучено, однако есть все основания полагать, что оно может представлять серьезную опасность.

Несмотря на приведенные недостатки, использование индукционного котла в системе отопления частного дома можно считать целесообразным, поскольку оборудование практически не требует технического обслуживания, кроме периодического контроля.

Источники

https://obogrevguru.ru/obzor-indukcionnyx-otopitelnyx-kotlov.html
https://eurosantehnik.ru/indukcionnoe-otoplenie-doma.html
https://domikelectrica.ru/indukcionnye-ili-tenovye-kotly-otopleniya-dlya-chastnogo-doma/
https://chastnydom.com/strojka/sistemy/otoplenie/kotly/rassmotrim-indukcionnyj-kotel-otopleniya-otzyvy-polzovatelej.html
https://teplofan.ru/kotly/elektricheskie/indukcionnyj-kotel-otopleniya
https://masterok-remonta.ru/otoplenie-i-ventilyatsiya/induktsionnyy-kotel-dlya-otopleniya-chastnogo-doma.html

Вихревой индукционный нагреватель (ВИН) своими руками

Главная проблема любой системы с разностью температур — нагревательный элемент или реактор. Это место образования избытка энергии, которая передаётся напрямую (как в случае с электрическими тэнами) или преобразовывается (как в случае с ВИН).

Теоретически котёл можно собрать из большой герметичной кастрюли, к которой будут подключены две трубы (подача и обратка), насос и расширительный бак. Трубы мы мысленно соединяем с цепочкой радиаторов, а кастрюлю ставим на газовую плиту. Заполняем систему водой (или антифризом), включаем насос и поджигаем газ — котёл готов. Разумеется, КПД его будет относительно низок, поэтому стоит подумать над более дешёвым источником энергии, т. к. сама система вполне рабочая.

Для этой цели нам и пригодится микроволновый эффект, на котором основано действие индукционной плиты. Он хорош тем, что нагревает агент очень быстро, безвредно и безопасно. Теперь, если установить не гипотетическую, а реальную чугунную или стальную ёмкость на такую плиту, включить её в цепь отопления, можно греть трёхкомнатную квартиру, потребляя 1,8–2,5 кВт/час (мощность плитки). Для сравнения, начальная мощность электрокотла с тэнами — 6 кВт.

Средняя стоимость индукционных электроплит

Название	Производитель	Количество конфорок	Мощность, Вт	Цена, руб.
Kitfort Кт-101	Китай/Россия	1	2000	3000
Philips HD4959/40	Нидерланды	1	2200	6000
Haus Muller 453	Китай/Швеция	1	2000	6200
Hendi (239780) KITCHEN LINE 3500 (проф.)	Нидерланды	1	3500	12000
INDOKOR IN3500	Южная Корея	1	3500	12600
ENERGY EN-914	Китай/Китай	1	1100	1800
Oursson IP2310T/BL	Китай	2	2400/1800	8000
KROMAX Endever	Швеция	2	2200/1750	8000

Преимущества и недостатки электрических водонагревателей

Все индукционные электрические котлы имеют ряд достоинств и недостатков.

Долговечность

Причин долгосрочной эксплуатации котлов несколько:

полное отсутствие каких-либо движущихся или вращающихся деталей;
катушка из медного провода имеет огромный запас прочности, витки обмотки расположены не впритык друг к другу, а на расстоянии, так что даже пробой изоляции не станет причиной остановки котла;
стержень постепенно будет разрушаться под действием постоянных циклов нагрев-остывание и под негативным воздействием солей внутри теплоносителя, но данный процесс сильно растянут во времени, так что прослужит он не один десяток лет;
уязвимым местом являются транзисторы в блоке управления, но сегодня производители комплектуют последние современными высококачественными деталями, которые при правильной эксплуатации котлов прослужат несколько десятилетий.

Другие плюсы

К достоинствам можно добавить небольшие размеры агрегатов, поэтому для них нет надобности выделять большую площадь на полу или стене. По сути, индукционный котёл — труба небольшой длины. У них проще конструкция в сравнении с ТЭНовыми моделями, поэтому индукционные стоят дешевле.

Внимание! Для индукционных котлов отопления не играет большой роли качество используемой воды. В этом плане котлы на ТЭНах сильно реагируют на данный параметр, потому что накипь, большими слоями отложенная на поверхностях нагревательных элементов, затрудняет теплоотдачу

Недостатки

Что касается недостатков, то здесь надо отметить два основных и один сомнительный.

Индукционный котёл является мощным источником электромагнитного излучения. Последнее создаёт помехи для работы приборов, работающих на приёме эфирных и радиоволн.

К примеру, сотовые телефоны, модемы Wi-Fi, радиотелефоны и прочие.

Электромагнитное поле находится в плотном контакте с теплоносителем. Поэтому при высоком нагреве последнего может произойти незначительное закипание воды. А это образование воздушных пробок. Выход из ситуации — установить воздухоотводчики.
Некоторые специалисты считают, что вода станет на всем своём прохождении по отопительной сети нести в себе электромагнитное поле, которое негативно скажется на самочувствии людей. Сомнительное предостережение.

5 Безопасность самодельных установок

В процессе эксплуатации самодельные индукционные бойлеры могут нагреваться до высоких температур и без соответствующих систем защиты использовать их становится проблематично. Для повышения безопасности необходимо обеспечить полную герметичность контура, при этом корпус устройства должен быть постоянно заполнен жидкостью. При наличии протечек полимерный корпус будет плохо омывается теплоносителем, что приведет к повышенному нагреву, пластик расплавится, а индукционный нагреватель может просто загореться.

Также небезопасным может быть выпадение нагретых прутков металлического наполнителя из пластикового корпуса отопителя. Это приведет к расплавлению корпуса, а ремонт будет заключаться в демонтаже устройства и выполнении новой колонки. Верхний и нижний патрубок следует закрыть сеткой, которая крепится на хомуты, что исключает ее повреждение и ослабление конструкции.

Индукционные нагреватели воды для отопления получили сегодня популярность у отечественных домовладельцев. Такие устройства одновременно функциональны, позволяют быстро нагревать теплоноситель, справляются с отоплением больших по своей площади частных домов. Они имеют простую конструкцию, что позволяет выполнить их своими руками

Необходимо лишь использовать качественную схему изготовления устройства, в особенности повышенное внимание следует уделить вопросам безопасности, что позволит решить все сложности с теплом и подогревом воды, будучи полностью уверенным в беспроблемной эксплуатации самодельных отопителей

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Создаем

Индукционные печи очень часто делают своими руками умельцы, которые занимаются изготовлением изделий из металла. Для этих целей может использоваться питание от трансформатора или электросети. Также подобные устройства могут использоваться для обогрева помещений.

Создание индукционного котла своими руками

Для сборки печи своими руками можно использовать высокочастотный генератор. Частота его колебаний, как упоминалось, может составлять 27,12 МГц. Схема включает в себя 4 тетрады, а также лампу, необходимую для сигнализации о возможности старта функционирования.

Ручка конденсатора в таком устройстве находится снаружи. Перед сборкой подобной печи нужно учесть факторы, влияющие на скорость плавки:

мощность генератора;
частота;
вихревые потери;
скорость теплопередачи.

Необходимо применять ламы высокой мощности – до 4 штук. Для питания используется сеть 220 В с выпрямителем. Если индукционные печи используются для обогрева, тогда применяется нихромовая спираль, для плавки – графитовые щетки.

Нужно помнить, что при первом пуске не стоит сразу подавать максимальное напряжение, это следует делать постепенно, добавляя по 12 В. При этом нужно смотреть за транзисторами, которые могут быть только теплыми, но ни в коем случае не горячими.

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

Нержавеющей проволокой диаметром 5-7 мм;
Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
Двумя переходниками для соединения котла с отопительной магистралью;
Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
Два плоских кольца для заделки торцов;
Сварочный инвертор;
Трансформатор трехфазный;
Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.

Важно! В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору. Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
Катушка под воздействием электричества создаёт магнитное поле.
Магнитное поле нагревает сердечник (до 750 °С).
Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика.

Но в любом случае индукционный котёл состоит из:

Корпуса, состоящего из диэлектрического металла.
Электроизоляционного слоя.
Сердечника из ферромагнита (толщина до 7 мм).
Температурного датчика в корпусе котла.
Входного и выходного патрубков соединения с системой труб и радиаторов.
Автовыключателей (в пульте управления).
Терморегулятора (электроника в пульте управления).

А вот так может выглядеть система отопления, где:

Насос для циркуляции теплоносителя.
Отопительные батареи.
Индукционный котёл.
Мембранный расширительный бак (для регулировки давления).
Шкаф пульта управления.
Запорный шаровой кран.

Внимание! Индукционный котёл годится только для закрытого контура отопления

Недостатки традиционных котлов отопления

В отличие от индукционных, классические электрические котлы, построенные на основе ТЭНов, обладают множеством недостатков. В первую очередь мы отметим не самый продолжительный срок службы нагревательных элементов. Они часто выходят из строя, дают электрические пробои, обрастают накипью (правда, не так интенсивно, как в стиральных машинах и электрочайниках), портятся от коррозии. Та же накипь затрудняет нагрев теплоносителя – в результате на это затрачивается больше электроэнергии, чем нужно.

Во вторую очередь мы отметим недолговечность ТЭНов – это один из главнейших недостатков традиционных котлов отопления. Находясь постоянно в воде, металл подвергается воздействию коррозии. В результате этого он истончается, нередко теплоноситель попадает внутрь, что вызывает замыкание или закипание. Возможен и другой исход, когда в ТЭНах перегорает их внутренняя начинка. В любом случае ремонт ТЭНов невозможен – производится их полная замена. И не факт, что новая деталь проработает долго.

Главным достоинством ТЭНовых агрегатов является предельная простота, чего нельзя сказать об индукционных моделях.

Вихревые индукционные нагреватели ВИН: устройство, плюсы и минусы использования в отопительных системах
