Водяное отопление в частном загородном доме своими руками

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Выбор труб для разводки

От качества каждой системной детали зависит конечный результат, который заключается в сохранении и экономии тепла, поэтому наиболее протяженным элементам – трубам – необходимо также уделить долю внимания.

С технологической точки зрения трубы и фитинги должны обладать следующими качествами:

прочностью;
легкостью;
пригодностью для ремонта;
герметичностью;
низким уровнем шума.

Невысокая стоимость также является важной составляющей при выборе, потому что для оборудования системы отопления требуется большое количество изделий различного назначения

Полипропиленовые трубы – оптимальный вариант для самостоятельной сборки системы отопления. Пользоваться паяльным аппаратом для сшивки труб можно научиться за 10 минут

Сейчас вряд ли кто возьмется за установку разводки из металлических труб. Стальные, медные и оцинкованные изделия уходят в прошлое, уступая место более дешевым и функциональным аналогам.

Лучшей альтернативой являются полимерные изделия. которые можно разделит на три группы:

полипропиленовые;
металлопластиковые.

Плюсы труб из полипропилена – недорогая стоимость, простота сварки, долгий срок службы. Минус – недостаточная эластичность. При замене трубы придется менять целый фрагмент от соединения до соединения.

На длинном отрезке магистрали полипропиленовые трубы провисают, так как обладают расширением 6 мм/5 м. Прочную фиксацию обеспечивают при помощи скоб или клипс, монтированных в стену с интервалами 1-1,1 м

Прочные металлопластиковые трубы устойчивы к резким перепадам температур. Способны служить без капитального ремонта до 30 лет. Слабым местом являются соединительные элементы – фитинги с неоправданно зауженным проходным сечением. В случае замерзания теплоносителя вероятен прорыв.

Выбирая трубы, ориентируйтесь на основные технические показатели оборудования и тип теплоносителя.

Элементы отопительной системы

Определение подходящего котла

Котел – это сердце отопительной системы

Очень важно выбрать его правильно, поскольку именно от него во многом зависит надежность подачи тепла

Отопительные котлы могут использоваться как по одному, так и парой, например, в дополнение к электрическому котлу в схему может быть введен твердотопливный, на случай отключения электричества

В зависимости от используемого в котле топлива различают следующие виды этих устройств:

Газовые. Этот котел наиболее популярен у потребителей. Он легко монтируется, работает без лишнего шума. Газ стоит относительно недорого и вырабатывает при сгорании много тепла. Но для его использования нужно получить разрешение, заказать монтаж подводящей магистрали и организовать в котельной вытяжную вентиляцию.
Электрические. Эти котлы наиболее безопасны. Место их установки не нужно дополнительно оборудовать. При их работе не образуется открытого пламени и продуктов горения, которыми можно было бы отравиться. Но коэффициент полезного действия этого устройства относительно невелик, электроэнергия стоит дорого, а энергоемкий котел требует наличия надежной электросети.
Жидкотопливные. В отличие от газовых, эти котлы снабжены горелками особого вида. Для этого оборудования нужна специальная котельная. Жидкое топливо быстро загрязняет котел.
Твердотопливные. В этих устройствах сгорают угольные брикеты и другие виды твердого топлива. Если вы готовы заготавливать дрова или уголь на весь холодный сезон, то можно воспользоваться и этим вариантом.

Наиболее надежным считаются комбинированные котлы, в которых могут быть использованы разные виды топлива. Недостаток у такого оборудования только один – такие котлы дорого стоят.

Какими бывают радиаторы отопления

Чтобы не разочароваться в результате выполненных работ, нужно ответственно подойти к выбору радиаторов. Ориентироваться при этом следует не столько на эстетические качества, сколько на технические характеристики батарей. А технические свойства во многом зависят от материала изготовления этих изделий.

Современные чугунные радиаторы могут выглядеть очень привлекательно, особенно если интерьер помещения в целом выдержан в одном с ними стиле

Радиаторы бывают:

Стальными. Эти недорогие изделия слишком подверженные коррозии. Если летом, когда отопление не используется, воду из системы слить, срок службы стальных радиаторов может существенно сократиться.
Алюминиевыми. Эти привлекательные на вид радиаторы прогреваются достаточно быстро. Отрицательно на них влияют только значительные перепады давления. В частных домах эта опасность им не грозит.
Биметаллическими. Таким батареям от алюминия досталась стойкость к коррозии, а от стали – высокая теплоотдача.
Чугунными. Эти изделия стоят дорого, но и прослужат очень долго. Нагреваются они долго, зато и остывают продолжительный период времени. Значительный вес чугунных изделий не является помехой при их эксплуатации, но может замедлить процесс монтажа.

Существуют новые модели радиаторов, на внутреннюю поверхность которых нанесено защитное покрытие. Стоят такие батареи немного дороже, но потраченные на них деньги окупаются с лихвой.

Как не ошибиться с трубами

Для монтажа отопительной системы потребуется много труб.

Каким из них отдать предпочтение:

Металлические. Срок службы таких труб не слишком велик. Со временем изделия из металла могут проржаветь. Монтируются они с помощью резьбовых соединений.
Полимерные. Это недорогой, но достаточно надежный материал, отличающийся устойчивостью к коррозии. Эти трубы может смонтировать даже непрофессионал. Прослужит же трубопровод из полимерных труб очень долго.
Металлопластиковые. В составе этих труб алюминий и пластик. Трубопровод из них собирают на резьбовых или прессовых соединениях. В качестве побочного результата высокого коэффициента теплового расширения этих труб, они могут потрескаться при резкой смене температуры воды.

Если у владельцев дома нет ограничений в средствах, есть смысл устроить разводку отопления из медных труб. Это очень дорогостоящий материал, но расходы на него себя оправдывают. Такие трубы надежны и долговечны.

Они хорошо переносят повышение температуры и давления. Для их монтажа используют пайку – серебросодержащий высокотемпературный припой.

Всё, что мы рассказали вам выше, касалось радиаторного водяного. Но вода в качестве теплоносителя может быть использована и в других отопительных системах.

При монтаже водяной отопительной системы может понадобиться достаточно много труб, поэтому нужно рассчитать целесообразность приобретения дорогостоящих изделий и ориентироваться на свои реальные возможности

Монтаж системы отопления своими руками

Монтажные работы следует начинать с установки отопительного котла. Если мощность оборудования не превышает 60 кВт, ставить прибор можно на кухне, если она выше, для котла следует отвести отдельное помещение. К источникам тепла, которые сжигают разные виды топлива, нужно обеспечить приток воздуха. Кроме того, необходимо обеспечить отвод продуктов горения. Сделать это можно при помощи правильно обустроенного дымохода.

При установке котла отопления нужно соблюдать определённые правила. Расстояние до ближайшего оборудования и стен должно быть не менее 0,7 м. Обвязка агрегатов, которые работают на разных видах топлива, практически не отличается. На рисунке показан вариант обвязки газового котла с принудительной системой циркуляции.

Данный способ обвязки используется чаще всего. Другие схемы предусматривает наличие собственных насосов, чтобы обеспечить непрерывную циркуляцию нагретого теплоносителя.

Если для обслуживания отопительной системы используются твёрдотопливные теплогенераторы, при их подключении нужно учитывать такие нюансы: вследствие инертности прибора может произойти перегрев теплоносителя и его закипание. Чтобы избежать неприятных ситуаций, необходимо устанавливать циркуляционный насос на обратке. Также монтируется дополнительная система безопасности, которая состоит из таких элементов:

предохранительный клапан;
автоматический воздухоотводчик;
манометр.

Важную функцию выполняет предохранительный клапан, ведь именно он отвечает за сброс лишнего давления в тех случаях, когда теплоноситель перегревается. Наиболее эффективная схема обвязки твёрдотопливного котла представлена на рисунке ниже.

Ещё одной проблемой, с которой часто сталкиваются при эксплуатации отопительной системы на твёрдотопливных котлах, является скопление конденсата на элементах агрегата. Происходит это вследствие попадания холодной воды с раскалённую срезу. Чтобы предупредить конденсацию теплоносителя, в системах устанавливают трёхходовый клапан и байпас.

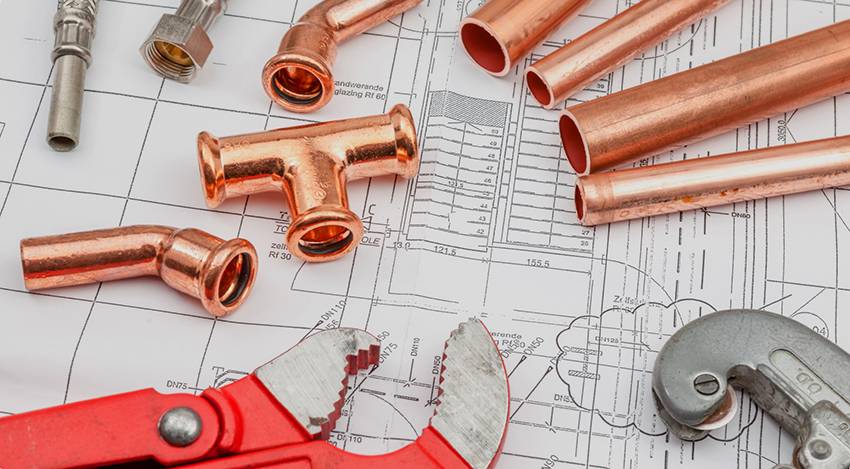

Монтаж труб отопления

Обустроить отопительную систему в частном доме невозможно без трубопровода. В старых домах встречаются чугунные трубы из прошлого века. Они могут похвастаться длительным сроком эксплуатации, прочностью и надёжностью. Однако сегодня такие изделия применяются крайне редко, ведь их практически полностью вытеснили более лёгкие, удобные и дешёвые трубы, которые могут быть изготовлены из таких материалов:

сталь;
медь;
нержавеющая сталь;
полипропилен;
полиэтилен;
металлопластик.

Особенности устройства и выбор циркуляционной схемы

Циркуляция основывается на одном из следующих методов:

Естественный процесс основан на разнице в плотности горячей и холодной воды. В процессе нагрева плотность жидкости падает, удельный вес снижается, а потому она начинает двигаться по трубам вверх. По мере остывания, наоборот, плотность увеличивается, раствор стремится вниз. Основное преимущество данного метода – абсолютная автономность, независимость от электричества, а также конструктивная простота. Главный минус – повышенный расход материалов, контур состоит из большого числа труб внушительного диаметра. Кроме того, при монтаже должен выдерживаться уклон примерно в 2 градуса.
Система отопления одноэтажного дома с циркуляционным насосом. Излишки воды, которые неминуемо формируются при нагреве, оказываются внутри специального расширительного бака, как правило, закрытого, что предотвращает явление испарения. Дополнительно обязательно ставятся манометры, контролирующие давление. Преимущества такой схемы заключаются в минимальном необходимом объеме теплоносителя, незначительном диаметре труб и меньшем их расходе. Главный недостаток – зависимость от электроснабжения, с которым в частном секторе нередко имеются проблемы.
Комбинация. Насос устанавливается в уже сделанный контур с естественной циркуляцией. Данный вариант работает и без насоса, но с его включением существенно увеличивается мощность и эффективность.

Монтаж системы отопления частного дома

Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.

В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.

Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:

монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;

трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;

исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;

радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;

обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.

Порядок выполнения монтажа системы отопления:

установка котла;
разводка труб;

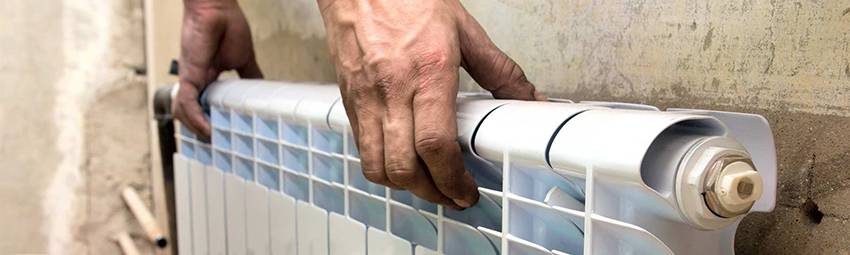

установка радиаторов;
состыковка радиаторов и труб с установкой терморегуляторов;
установка расширительного бачка и насоса;
подключение котла к системе.

Можно ли использовать дистиллят в теплоснабжении?

В городских системах отопления в качестве теплоносителя используют обычную водопроводную воду, пропущенную через специальные фильтры.

А в загородных домах рекомендуется заливать дистиллят. К подобной мере прибегают, чтобы продлить срок эксплуатации отопительного оборудования.

Дистиллированная вода не содержит солей и других примесей, оставляющих накипь в трубах и радиаторах, из-за которой уменьшается теплоотдача и повышается расход энергоносителей.

Поэтому дистиллят не только можно, но и нужно заливать в оборудование (кроме металлических труб, о чем ниже говорится) по обогреву дома. Даже в хозяйственных магазинах продается специальная вода для отопления. Но покупать ее затратно, так что дешевле сделать самостоятельно в домашних условиях.

Оформление и получение разрешительной документации

Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:

закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;

постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.

Какие документы нужны для отопления с газовым котлом

получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.

ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;

подготовить топографическую съемку участка;

подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;

получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);

предоставить документы на газовое оборудование и акт
обследования дымоходов;

получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.

Какие документы нужны для электрической системы отопления

подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;

произвести согласование технического решения проекта с РЭС;

приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);

заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;

опломбировать новый счетчик.

Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.

В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.

Традиционные отопительные системы

Чаще всего для отопления используют воду или различные антифризные жидкости, которые циркулируют по трубам. Жидкость нагревается при помощи газовых котлов, которые могут работать на жидком, твердом и газовом топливе. В последнее время в качестве нагревающих элементов стали использовать электродные и индукционные котлы .

Водяное отопление популярно за счет доступности и эффективности теплоносителя у владельцев коттеджей и прочего загородного жилья. Водяную систему легко смонтировать самостоятельно. Положительным моментом является то, что объем воды в системе остается постоянным.

Недостатки водяного отопления в длительном времени прогревания помещения, возможных протечках и разрывах труб. Нельзя отключать водяную систему зимой, так как вода замерзнет и разорвет трубы.

Последовательность работ при монтаже однотрубной системы отопления своими руками

Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
Производиться запуск системы, первая топка и ее настройка.

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Водяное отопление дачи своими руками

Чтобы осветить весь перечень нюансов и полноту проблематики возьмем самый наихудший из возможных вариантов — из ресурсов есть только вода. Тогда выбор однозначно падет на твердотопливный котел (если своими руками, то печка с гидрообвязкой). Как сделать гидрообвязку своими руками – понадобятся стальные трубки диаметром до 1,75 дюйма, которые необходимо приварить к топке стальной печи. Низ этих трубок свести в одну трубу и то же самое сделать сверху, после чего на оба конца можно тянуть саму систему. Если имеем дело с русской печью, то трубы можно располагать внутри топки в виде змеевика или под плитой для приготовления пищи.

Поскольку электричества нет, то и о циркуляционном насосе говорить не приходится. Естественную циркуляцию высчитываем следующим образом:

весь путь основной трубы (от конца гидрообвязка до ее начала) необходимо сравнить с расстоянием между точками подключения к системе основной трубы – в этом случае получается коэффициент, указывающий на возможный уровень ската трубы, измеряющийся в мм на метр длины (оптимальным считается скат от 1 до 5 мм на метр длины трубы).

Схема водяного отопления дачи

В принципе, количество радиаторов отопления может быть любым (в смысле, что нет четкого регламента ни по количеству самих батарей, ни по количеству секций в них). Важным условием включения радиаторов водяного отопления в систему является их уровневая последовательность и правильная установка. Подключение последовательно должно происходить по тому уровню, на котором пролегает основная труба отопления, а батареи устанавливаются и крепятся на стены по двум основополагающим принципам:

все батареи одной системы отопления должны быть закреплены на одном уровне (в некоторых случаях, как наш, допускается небольшое расхождение, но всего лишь в пределах 10-15 мм);
каждый отдельный радиатор не должен иметь идеальный уровень по верхнему краю, а висеть на скос в сторону крана «маевского» под тем же углом, что и основная труба системы отопления.

Чтобы естественная циркуляция теплоносителя в системе работала, причем эффективно, нужно вводить в систему расширительный бак, который будет создавать давление в системе и заставлять воду проходить вперед, а не застаиваться на месте. Объем бака в стандартных условиях считается достаточным при соотношении 0,1 к объему всей системы. Но при увеличении количества радиаторов отопления объем системы увеличивается и, соответственно, увеличивается объем расширителя.

В целом необходимый объем расширителя высчитывается, как:

0,5 литра на каждую секцию батареи (чугунной или алюминиевой) или. если говорить о стальных трубных регистрах, то по 0,5 литра на каждый метр длины трубы регистра;
естественно, что нужно прибавить к этому значению не менее 25-40%, чтобы наверняка хватило.

Расширительный бак, как движущая основа системы отопления с естественной циркуляцией, врезается в трубу подачи в самой верхней точке – сразу за котлом. Верхняя часть бака имеет отверстие, через которое атмосфера сообщается с теплоносителем для отвода воздуха из системы и выравнивания давления и объема теплоносителя в разное время года. Этим предотвращается возможность завоздушивания системы отопления на даче, собранной собственными руками.

Основное преимущество частного домостроения в том, что здесь может быть достигнута полная независимость от всеобщих коммунальных благ. При этом они всё-таки должны быть, но гораздо качественнее, чем те, что могут предложить коммунальные службы. Самое, наверное, главное, что в своем доме отопительный сезон может начаться тогда, когда пожелает домовладелец и, соответственно, закончиться тогда, когда ему же этого захочется

Важно, конечно, и то, как он будет проходить

Отопительная система не может быть куплена в магазине и установлена дома. Точнее, конечно, все её составляющие в магазине или на рынке, как раз и продаются, но покупать их одним комплектом не получится. Чтобы, сделать отопительную систему частого дома своими руками для начала нужно знать:

Чем дом будет отапливаться.
Какой целесообразно использовать энергоноситель в системе.

Проектирование системы отопления — один из важнейших в коммуникациях частного дома

После этого, нужно будет провести массу расчётов для определения количества радиаторов отопления, а также труб. Все это должно соответствовать друг другу по многим параметрам.

В общем, для начала нужно определиться с тем, какой котел может дом отапливать.

Группа безопасности для закрытой системы

Группа безопасности для закрытой системыГруппу безопасности устанавливают на подающий трубопровод у выходного отверстия. Основная функция этого элемента – контроль работы всей системы, а также регулировка ее параметров. В ее комплект входят манометр, воздухоотводчик и предохранительные клапана.

За счет манометра можно производить измерения и контроль давления. Давление должно варьироваться в пределах 1,5-3 бар в зависимости от размера дома (для двухэтажных построек – это максимум 2 бара).

Если же прибор показывает отклонение от нормы, то необходимо искать причины такого поведения оборудования:

Резкое снижение давления, нужно поискать течь в системе, а также долить теплоноситель.
Если же давление стало высоким, то, обратите внимание на режим работы котла – он может сильно нагреть теплоноситель.

Также неполадки могут быть в работе циркуляционного насоса, предохранительного клапана (его функция заключается в том, чтобы удалять лишний теплоноситель при повышенном давлении) – либо нужно проверить корректность показателей манометра. Наиболее часто проблему встречают именно в предохранительном клапане – он соединен с трубой, через которую и выводится лишняя жидкость в канализацию. Именно поэтому необходимо контролировать, чтобы клапан срабатывал, но если вода сбрасывается слишком часто, то где-то в системе есть неисправность.

Также в группу безопасности входит автоматический воздухоотводчик, которые спускает лишний воздух, которые попадает в оборудование. Его основная функция – не допустить образование воздушных пробок.

Водяное отопление частного дома своими руками: схемы и пояснения

Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.

Однотрубная система отопления частного дома своими руками

Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.

Однотрубные системы отопления в схематическом изображении:

Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.

Двухтрубная схема отопления в частном доме своими руками

Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.

Схематическое изображение монтажа двухтрубных схем:

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”

Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.

Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой

Схема обогрева теплоносителем двухэтажного дома

Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.

Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.

Схема отопления двухэтажного дома более сложна
Статья по теме:

Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.

Коллекторная схема отопления частного дома с принудительной циркуляцией

Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».

Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.

Коллектор для водяного отопления частного дома выглядит так

Водяное отопление в частном доме — обзор правил устройства качественной системы на основе котла
