Камин с водяным контуром

Обзор популярных печей-каминов с водяным контуром

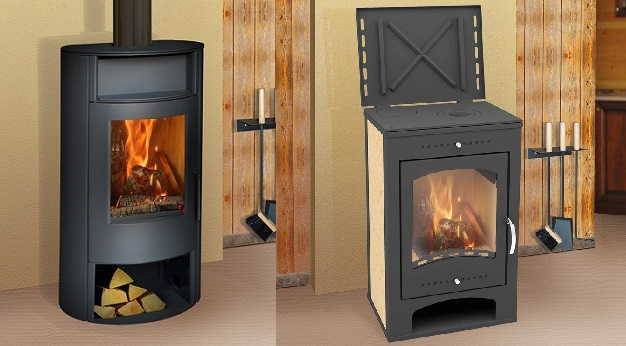

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

  • Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
  • Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
  • Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
  • Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
  • ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
  • Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Пошаговая установка

Некоторые люди считают, что установка печи-камина — это длительная и непростая работа, которой должен заниматься только профессионал. Однако на самом деле установить такую конструкцию можно и самостоятельно.

Перед этим необходимо разобраться с тем, как выполнять такую работу правильно. Монтаж печки осуществляется в несколько этапов:

  1. Выравнивание пола. Конструкция должна устанавливаться на идеально ровную поверхность. Также ее необходимо облицевать негорючими материалами, чтобы при попадании углей или искр не произошло возгорание.
  2. Монтаж дымохода. Его можно самостоятельно выложить из кирпича или сделать из стальных труб.
  3. Установка печной конструкции. Она должна стоять ровно. Поэтому рекомендуется выставлять все по уровню, чтобы не было никаких отклонений.
  4. Монтаж водяной системы. Сначала необходимо установить насос, который будет перекачивать воду. Он должен размещаться в наиболее холодной точке обратной трубы. После этого необходимо установить бак. Рекомендуется использовать емкость с плотной крышкой.

Выполнив вышеперечисленные действия, необходимо подсоединить все к отопительной системе.


Устанавливать конструкцию надо на идеально ровную поверхность

Устройство и функционирование топки для камина с водяным контуром

Благодаря своим основным функциям топка имеет конструкцию, которая в значительной степени отличается от устройства обычной печи, в которую встроен теплообменник. Принцип работы устройства, предназначенного для камина, заключается в следующем:

  • топочная камера нагревается постепенно во время сгорания дров или угля;
  • Теплоноситель циркулирует в контуре и нагревается от воздуха, поднимающегося в топке кверху;
  • Нагретая вода поступает в систему отопления, отдавая свое тепло приборам, которые и нагревают пространство в доме.

Остывший теплоноситель возвращается обратно в водяной контур. Обеспечивают все эти показатели пустоты, которые располагаются внутри топки – они также заполняются теплом, обеспечивая беспрерывный нагрев воды или антифриза внутри контура.

Благодаря этому показатели по теплоотдаче намного выше, чем при использовании обычного камина или небольшой печки. Именно поэтому топка может использоваться в качестве единственного источника тепла в помещении.

Для того чтобы достичь максимальных показателей по обогреву или протопить большой дом, затратив минимум ресурсов, рекомендуется применять систему «топка-котел».

В этом случае прогрев помещений будет происходить беспрерывно, так как во время отсутствия в доме людей основную работу возьмет на себя котел, а в период, когда в доме кто-то находится, задействуется каминная топка.


Камины с топкой с водяным контуром

  • Возможность подбора оптимальных показателей мощности;
  • Равномерное отопление больших и маленьких помещений;
  • Эффективная работа при любой схема монтажа.

Если трубопровод для водяного отопления уже существует, то для того чтобы установить топку, достаточно просто подключить ее, ничего не потребуется менять местами или добавлять в конструкцию.

Установка и подключение топки с возможностью использования воды в качестве дополнительного источника тепла, не займет много времени, если ее будет производить профессионал, поэтому для надежности следует обратиться в мастерскую или изучить соответствующую литературу, если выбран самостоятельный вид монтажа.

Начать эксплуатацию конструкции можно будет после полного подключения и проверки.

Таким образом, для того чтобы в помещении даже зимой было жарко, не обязательно тратить большие суммы денег на обогрев. Достаточно будет установить в доме топку с контуром для водяного отопления и наслаждаться комфортной температурой в любое время года.

Россия позволяет наслаждаться разными периодами – теплым летом или холодной зимой, но в доме, оборудованном камином, всегда будет приятно и уютно, поэтому приобрести и установить эту конструкцию необходимо каждому, кто любит загородную жизнь. Топки, на которых указано Россия, учитывают все особенности климата.

Критерии выбора

Покупка камина с водяной рубашкой должна сопровождаться пониманием того, какую площадь он должен обогревать и насколько быть экономичным. Для этого нужно изучить технические характеристики устройств, в которые включены следующие параметры:

  • отапливаемая площадь;
  • внешний вид камина;
  • мощность;
  • способ и место установки;
  • функциональность;
  • размер топочной камеры;
  • закрытая или открытая система.

Все эти показатели могут влиять на качество обогрева и работу камина. Просчитывая необходимую мощность оборудования, нужно к полученному результату прибавить 15%. Обычно расчет ведется по утверждению: на 10 кв. м. — 1 кВт + процентный запас.

Особенности печи-камина с водяным контуром отопления для дома

Чтобы понимать все нюансы данного прибора, необходимо разобраться в нём более детально.

Конструкция

Этот агрегат визуально очень похож на классический камин с той лишь разницей, что его разновидность с водяным контуром в верхней части топочного отсека или в стенах самой печи имеется теплообменник.

По встроенному в него змеевику циркулирует вода, выбранная в качестве теплоносителя. Змеевик соединяется с отопительной системой замкнутого типа, состоящей из радиаторов и труб.

Если площадь, нуждающаяся в обогреве, довольно большая, то в эту схему ещё включают и циркуляционный насос.

В нижней части топочного отсека камина с водяным контуром отопления расположена решётка, служащая вытяжкой — колосник. Она пропускает воздух и для горения дров и служит местом скопления золы.

Под топочным отсеком располагается зольник. Он представляет собой выдвижной лоток и выполняет функцию поддувала.

Вверху топки расположен дымосборник, переходящий в дымоход.

Это классическая модель устройства камина-печи с водяным контуром отопления. В зависимости от сложности конкретной модели могут быть и различные карманы для выхода горячего воздуха и другие элементы.

А также существуют камины, в которых подогрев воды осуществляется с использованием теплообменника пластинчатого типа.

Материал: выбрать чугунный или сделанный из кирпича?

Исходные материалы для камина с водяным контуром отопления:

  • Стальная металлическая конструкция имеет сравнительно малый вес и низкую стоимость. Из минусов: подверженность коррозии.
  • Чугунный камин отличает долговечность и устойчивость к ржавчине. Из минусов: большой вес и непереносимость колебаний температур, что приводит к трещинам.

Лучше всего объединять эти два материала, используя их положительные стороны. Так, металлические части монтируются в корпус камина и места, защищённые от перегревания. Чугунные элементы лучше монтировать в состав топочного отсека: колосник и дверцы.

Также возможно изготовление камина из кирпича.

Свойства

Основные свойства камина с водяным контуром отопления

  • использование природного топлива: дров и угля — стоимость и того, и другого достаточно лояльна;
  • особенности устройства агрегата позволяют прогревать большие площади, при этом затрачивая столько же энергии, сколько и печь классического типа;
  • возможность использования в конструкции отопительной системы камина с водяным котлом отопления даёт положительный результат: увеличение производительности;
  • коэффициент полезного действия термокаминов на 35% выше показателя печи классического типа;
  • в камин с водяным контуром отопления закладывают топливо всего несколько раз в день;
  • исходные материалы, используемые для формирования таких приборов, имеют невысокую приемлемую стоимость.

Производители

На российском рынке пеллетные камины представлены в основном европейскими моделями и китайскими. Вторые дешевле первых в несколько раз, хотя говорить о низком их качестве не приходится. Китайские агрегаты работают не хуже.

До недавнего времени существовала одна проблема. Эффективнее всего и европейские, и азиатские образцы работали на пеллетах диаметром 6 мм. В России же было налажено производство гранул 8 мм. Конечно, 6-миллиметровые тоже выпускались, но они были дороже и продавались не во всех регионах. Европейцы среагировали быстрее, поэтому сегодня можно приобрести приборы, которые прекрасно работают и на 8 мм пеллетах.

Как установить и подключить печь-камин

Примеры установки схематически показаны в инструкции по эксплуатации. В документации подробно описан поэтапный план подключения радиаторов отопления к каминопечи, поэтому монтаж не должен вызвать сложностей.

При монтаже необходимо выбрать тип системы отопления и установить каминопечь в строгом соответствии с рекомендациями, указанными в инструкции по эксплуатации.

Основные правила подключения батарей домашнего отопления:

  • Каминопечи подходят для открытых и закрытых систем отопления, с естественной и принудительной циркуляцией теплоносителя. Исключение составляют решения с внутренним давлением в трубопроводе, свыше 2 атм.

Для подключения, сбоку корпуса каминопечи предусмотрены два отвода под подачу и обратку теплоносителя. Некоторые производители закрывают патрубки резиновыми крышками двух цветов. Красный – подача, синий – обратка. Самотечная система рассчитывается так, чтобы печь-камин располагалась в нижней точке. Обязательно строгое соблюдение углов и уклонов. Нарушения обязательно скажутся на теплоэффективности.В системах с принудительной циркуляцией устанавливают байпас, чтобы при отключении электричества продолжился полноценный прогрев здания. Соблюдение правил пожарной безопасности. При подключении печи-камина с водяным контуром к системе отопления дома, обязательно следовать указаниям, содержащимся в ППБ и СНиП, относящимся ко всему твердотопливному отопительному оборудованию.

Подключение систем дымоотведения лучше выполнить посредством сэндвич трубы. Дымоход легко собирается своими руками, обеспечивает хорошие характеристики тяги, имеет долгий срок службы.

Каминопечи – относительно новый вид отопительного оборудования для российского покупателя. Чтобы понять, насколько целесообразна установка теплогенератора с встроенным водяным контуром, следует изучить отзывы владельцев, имеющих определенный опыт эксплуатации.

По высказываниям, размещенным на сайте, легко понять и выявить сильные и слабые стороны оборудования. Реальный опыт потребителей поможет избежать ошибок в процессе эксплуатации.

Сильные стороны аква каминопечей

Как уже отмечалось, каминопечи, по своим теплотехническим характеристикам идентичны твердотопливным котлам. Схожие параметры наблюдаются в теплоотдаче, времени поддержании температуры (6-24 часа). Но, есть сильные стороны – доводы в пользу покупки:

  • Твердотопливные печи-камины длительного горения с водяным контуром, отечественного производства стоят дешевле аналогичных котлов.

Установка проще. Функционал – кроме отопления, каминопечь обеспечивает еще одну важную функцию – приготовление или разогрев пищи. Внешний вид – европейские и российские изделия оформлены в классическом и современном стиле, имеют облицовку из камня. Современную печь-камин можно использовать в качестве элемента декора и устанавливать в любой комнате, при условии, что помещение соответствует пожарным нормам.

Недостатки оборудования

Минусов практически нет. Каминопечи имеют высокую теплоотдачу, длительный период работы от одной закладки. Некоторые владельцы отмечают, что режим газогенерации не подходит при сильной отрицательной температуре окружающей среды.

Существуют ограничения при использовании для большой отапливаемой площади. Как и все пиролизные отопители, печь-камин чувствительна к качеству используемого топлива. Допустимая влажность не более 20%.

В остальном, камино-печи как российских, так и зарубежных брендов, хорошая альтернатива классическим твердотопливным котлам.

Устройство каминов с водяным контуром

Различное устройство печей и каминов предполагает и разные конструкции встроенного водяного контура (теплообменника).

Печи-камины

Оптимальным твердотопливным аппаратом для обогрева дома с помощью водяного отопления может быть печь-камин. Пусть она менее эффективна, чем котел, зато более презентабельна и функциональна. К тому же вполне реально соорудить ее своими руками.

Речь идет о строительстве кирпичной печи-камина, в которой теплообменник так же готовится самостоятельно (или с помощью сварщика). Форма и размер водяного контура могут различаться. Место установки тоже разное: непосредственно в топке, за ней или сбоку.

Конструкция теплообменника должна отвечать функциональному назначению агрегата и обеспечивать быстрый и равномерный нагрев теплоносителя. Лучше всего с этим справляются трубчатые модели – змеевик и регистр. Изготовить, конечно, проще емкостные контуры из стальных листов.

Если теплообменник устанавливается в топочной камере, то имеет значение толщина и марка стали, поскольку он будет подвержен действию открытого огня. Для этих целей лучше использовать котловую сталь толщиной 4 мм.

Располагаться в топке водяной контур тоже может по-разному. Если печь-камин оснащена варочной плитой, то теплообменник не должен мешать приготовлению пищи.

Камины

Камин с системой отопления будет работать ` каминные топки, в которые вмонтирован водяной контур. Как и в печах-каминах, он бывает трубочным, емкостным или комбинированным, но с некоторыми особенностями.

Изогнутая особым способом спираль из медной трубки размещается вокруг дымосборника. Выбранная форма позволяет быстро нагреть теплоноситель и поддерживать его параметры в системе. Циркуляция может происходить самотеком или принудительно.

  • Другой тип трубного контура – «змейка», выгнутая труба в нескольких местах наподобие полотенцесушителя. Размещается за стенкой дымосборника.
  • Комбинированный вариант представляет собой две емкости, расположенные по бокам дымосборника и соединенные трубками. Поскольку имеется прямой контакт с дымовыми газами, применяется котловая сталь. Очень эффективный вариант, но не износостойкий.

Наиболее простой вид – емкостной, еще называется «водяной рубашкой», поскольку теплоноситель заполняется между двойными стенками корпуса. Нагревается от кожуха топки, поэтому самый инертный.

В основном каминные топки с водяным контуром производятся закрытыми, но встречаются и открытые. Помимо этого, каминные вставки отличаются внешним видом, мощностью и схемой подключения.

Пеллетные камины

Особняком в рассматриваемой категории стоит твердотопливный камин на пеллетах, его тоже начали выпускать с водяным контуром. Практически все эти агрегаты однотипные: закрытая топка с горелкой, емкостной теплообменник, который расположен за топкой, бункер для пеллет, блок управления.

Подача топлива осуществляется автоматически при помощи шнекового привода, воздух перемещается одним или двумя вентиляторами. Предусмотрен и зольник. Присоединение к отопительной магистрали, как во всех каминах

Производители обращают внимание на применение в качестве дымохода нержавеющих труб, в том числе дымоходов из нержавейки, которые сделаны своими руками.

Большим плюсом пеллетных каминов является автоматизация процесса работы. В бункер можно загрузить 15-20 кг пеллет и этого хватит на полтора–два дня горения при умеренном режиме. При работе на максимальной мощности расход увеличится в два раза.

Два жирных минуса портят репутацию этих устройств. Во-первых, для функционирования не обойтись без электричества, как и в случае с обычными электрокаминами. Во-вторых, необходимо регулярно чистить горелку, а если засыпать некачественные гранулы (довольно частое явление), то она может вообще перестать работать.

Камин своими руками

Рассмотренные выше камины представляют модели заводского производства. Возможно ли изготовить камин с водяным отоплением своими руками? Очень многие уже это сделали – причитающийся респект им.

Описание, как самостоятельно возвести кирпичный камин, есть в статье «Камин своими руками: заметки у портала». Заказать теплообменник можно у сварщика. Скорее всего, это будет регистр из нескольких рядов трубок, расположенных вразбежку. Теплообменник обязательно проверяется на качество сварных швов. Для этого заливается вода, лучше под давлением.

Ну а дальше выстраивается камин до уровня дымосборника и на каминную плиту устанавливается контур. Трубки регистра расположатся в полости, а корпус закладывается, оставляя штуцеры для подсоединения к системе.

Необходимо заметить, что такой камин невыгоден для отопления, а вот с задачей горячего водоснабжения справится.

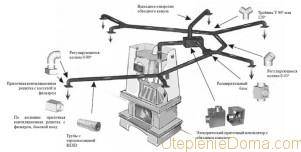

Что лучше: камин с водяным контуром или с воздуховодами?

На данный вопрос однозначно ответить нельзя. Преимущества и недостатки обеих систем исходят из особенностей отапливаемого помещения, желаемого температурного режима в комнатах.

Отопительные камины с водяным контуром имеют следующие преимущества:

  • эффективность;
  • невысокая себестоимость;
  • контур камина легко интегрируется в уже существующую систему отопления дома;
  • возможность приготовления горячей воды;
  • невысокая себестоимость оборудования;
  • невысокая цена энергоносителя.

Отопительный камин с водяным контуром имеет недостатки:

  • низкий КПД;
  • необходимость в постоянной загрузке энергоносителя;
  • ручной механизм регулировки интенсивности работы.

Если сравнивать между собой камины с открытой и закрытой камерами сгорания, то КПД первой составляет 20%, а второй – 70%.

Камин с воздушным отоплением своими руками изготовить легче всего, потому что оборудование не отличается сложным устройством. Саму разводку воздушных каналов также несложно организовать. В помещении уже через несколько минут достигается нужная температура.

Недостатки каминной обогревательной системы с воздуховодами:

  • постоянная циркуляция пыли в доме за счет работы вентиляторов (в случае принудительной циркуляцией воздуха);
  • повышенный уровень шума из-за перемещения воздуха по воздуховодам;
  • температура в помещении также быстро падает, как и поднялась после угасания камина;
  • низкий КПД;
  • необходимость в ручном контроле реакции горения;
  • необходимость в постоянной загрузке энергоносителя в топку.

Отопление дома камином с водяным контуром и с воздуховодами может выступить прекрасным альтернативным источником тепла, но никак не основным. Подобные нагревательные элементы работают на недорогом энергоносителе. Но камины могут позволить себе те люди, которые не поленятся постоянно подбрасывать в топку дрова, производить контроль над интенсивностью их горения и периодически чистить дымоходы.

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

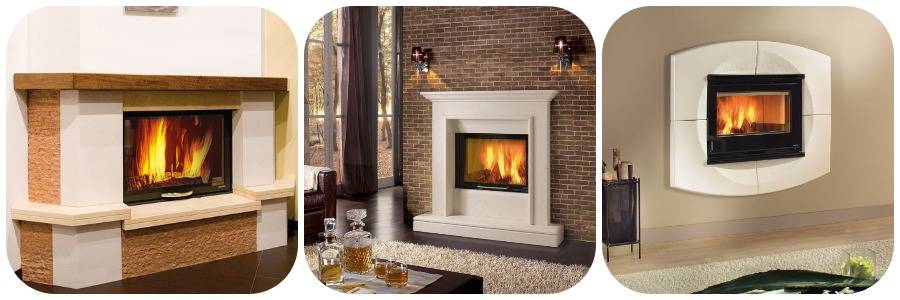

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Отличие камина с водяным контуром от классического камина

Такой камин производится с дверцей. Сам очаг может быть произведен из стали или из чугуна, однако, в отличие от классического камина, у водяного камина между стенками установлены теплообменники, которые подсоединяются к отопительной системе. Благодаря этому камин может быстро и эффективно обогреть целый дом.

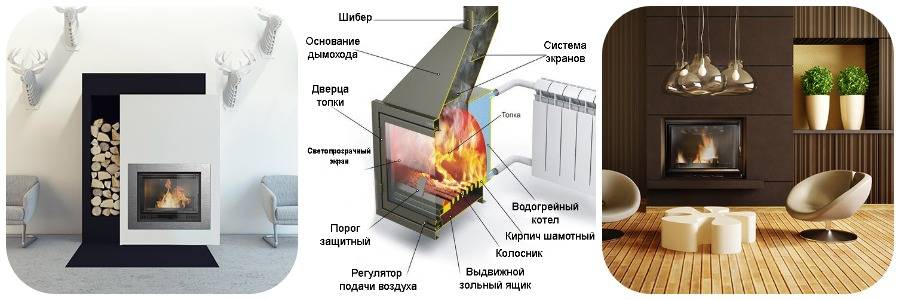

На фото: составляющие каминной топки с водяным контуром

Внутри очаг выложен жаропрочным материалом. Воздух в очаг поступает через воздушные каналы, он позволяет постоянно поддерживать процесс горения. Горячий воздух выходит через распределительные отверстия и поступает в помещение, благодаря чему может прогреться весь дом или вся квартира.

Монтаж водяного камина

Процесс установки камина с водяным контуром лучше доверить профессионалам, так как это сложный и ответственный процесс. Помимо того что необходимо соблюдать все правила противопожарной безопасности, которые прописаны для установки обычного дровяного камина, также водяной камин необходимо подключить к системе водяного отопления.

Камин может быть установлен на любом уровне жилого дома или квартиры – в подвальном, подсобном или в жилом помещении, все зависит от задач, которые будет выполнять камин – нужен ли он только для отопления помещения, или же он также станет украшением интерьера.


Существует два способа монтажа такого камина – открытый и закрытый. При открытом расширительный бак располагается в верхней точке водяного контура, при закрытом –используется циркуляционный насос и в этом случае расширительный бак, как правило, устанавливается вблизи от него.
Для того чтобы этого не случилось в камине имеется еще один змеевик, по которому, в случае перегрева, будет поступать холодная вода. Производителями предусмотрен специальный датчик, который контролирует температуру в системе.

Плюсы и минусы камина с водяным контуром

  • простота подключения к системе отопления;
  • возможность перехода от классической системы отопления на камин с водяным контуром, это имеет смысл для домов от 250 м2;
  • экономичность при установке открытой системы, так как не требуется подключение электрических приборов;
  • долговечность камина обусловлена отводом тепла и отсутствием перегрева топки;
  • в отличие от открытых дровяных каминов является менее пожароопасным, так как его очаг является закрытым;
  • некоторые модели каминов могут использоваться для приготовления и разогрева пищи.
  • более высокая стоимость камина;
  • сложность монтажа.

Альтернатива – электрокамин

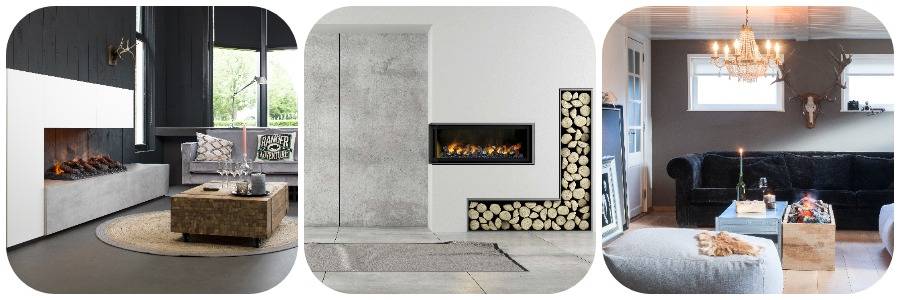

На фото: электрокамины

  • безопасность;
  • экологичность;
  • простота монтажа;
  • можно устанавливать даже в обычной городской квартире.

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

  • шамотную плитку или кирпич;
  • огнеупорные глиняные смеси;
  • специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
  • защитные материалы из вермикулита;
  • чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

  • керамическую плитку;
  • декоративный камень;
  • чугунное литье;
  • термостойкие эмали.

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.

Характеристики печи-камина Ангара 12 Аква

Отличается не только своими габаритами и производительностью, но и новым устройством 10-ти литрового теплообменника, и дожигателем, что позволяет увеличить эффективность горения, снизить количество отложений сажи на стеклянной дверце и дымоходе и отопление помещения до 360 м³.


Из основных достоинств печи-камина Ангара 12 Аква выделяют быстрое нагревание поверхности теплоносителя и длительное время горения

В таблице ниже представлены для сравнения основные характеристики печей-каминов Аква российской группы компаний Мета:

Наименование Мощность, кВт Ширина, мм Глубина, мм Высота, мм Масса, кг
Ангара 9 550 510 1020 140
Ангара 12 12 700 535 1040 175
Ангара 12 с плитой 12 700 545 950 195
Ангара Аква 13 550 490 1020 150
Ангара 12 Аква 16 700 545 1040 205

Общими чертами для всех моделей Ангара являются пристеночное расположение, использование дров или топливных брикетов (производитель категорически запрещает топить каменным углем), выход дымохода, диаметром 150 мм (верхний или задний) и система ” чистое стекло”, то есть самоочистка стекла. Облицовка печи декоративной керамикой делает модели Ангара привлекательными для использования в различных помещениях.

Типичные схемы подключения камина к отопительной системе

Гравитационная конвекция.

Чтобы максимально повысить КПД камина и эффективно распределить тепло, сгенерированное в его топочной камере, по всему дому, необходимо интегрировать камин в контур обогрева дома (в случае с камином в водяной рубахе). Камины с воздуховодами нуждаются в особой развертке нагревательных элементов.

Схема воздушного отопления камином зависит от площади обслуживаемой территории. Так, гравитационная разводка подойдет, если площадь помещения, нуждающегося в обогреве, очень маленькая. Длина воздуховодов не должна превышать 3 м в длину. В таком случае нагретый у камина воздух будет подниматься по каналам, вытесняя на концах труб холодный воздух.

Принудительная конвекция.

Данный контур является полностью энергонезависимым, прост в проектировании, установке и использовании. Требования к его монтажу: длина воздуховодов не должна превышать 5 м, сама труба должна быть ровной с минимальным количеством поворотов. Конструкционным материалом труб должен выступать огнеупорный алюминий, способный выдерживать температуру 250°C. Теплоизоляция корпуса воздуховодов обязательна.

Контур с принудительным движением воздуха, хотя и стоит дороже в исполнении, по сравнению с гравитационным аналогом, он позволяет отопить большую площадь помещения. При этом на эффективность системы не повлияет сложная планировка дома. Помимо воздуховодов данный контур комплектуется элементами приточной вентиляции (как главный движущий механизм теплого воздуха), соединительными узлами и уголками, всевозможными элементами управления направленными потоками воздуха.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
