Какой тип труб выбрать для водоснабжения на даче?
Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.
ПНД
Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.
С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:
1. Надёжность.
2. Длительный срок службы.
3. Быстрая установка.
Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.
Преимущества ПНД
— длительный срок службы — до 40 лет;
— коррозионная стойкость;
— отсутствие накипи на внутренних стенах, даже при длительном использовании;
— низкая теплопроводность и отсутствие эффекта конденсации;
— в шесть раз легче, чем металлическая труб;
— Легкая установка с использованием сварных технологий.
По надежности и долговечности он не уступает своим полипропиленовым аналогам.
Недостатки трубы:
— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)
— чувствительность к ультрафиолетовому свету.
— низкая механическая прочность по сравнению с металлом или бетоном
Трубы ПВХ
Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.
Трубы из ПВХ имеют низкую цену.
Эти свойства несколько уступают свойствам полиэтилена низкого давления:
— Диапазон температур от -15 °C до +45 °C.
— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.
— Средняя чувствительность к УФ-излучению.
Другие преимущества пластиковых труб полностью присущи ПВХ:
— Легко устанавливается, сгибается.
— Гладкость внутренней поверхности.
— Устойчива к окислению (не ржавеет) и химической среде.
Недостатки дачного водопровода из ПВХ заключаются в следующем:
— Верхний предел температуры +45 °C, временно возможно до +65 °C.
— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.
— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.
Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.
Полипропилен
Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).
Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).
Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.
Снабжение водой централизованно
Выбирая данный метод, вы получаете максимальное удобство и простоту подключения дома к системе. С этой целью понадобится получить разрешение, для этого нужно обратиться в необходимые инстанции по месту своего проживания. Получив разрешение, вам предоставляются такие технические условия, которых нужно придерживаться в работе. В этих технических условиях указано:
- схема, которой нужно следовать в момент выполнения работ;
- участок, на котором возможно выполнить присоединение к самой централизованной системе;
- глубина;
- водяной напор;
- дополнительная информация.
Преимущества и недостатки централизованного водоснабжения
Централизованное водоснабжение дома обладает следующими положительными сторонами:
- все действия, которые связаны с обслуживанием системы, возлагаются на соответствующие организации, за что нужно каждый месяц платить назначенную стоимость;
- подключение представляет собой несложный процесс;
- перебои с электроэнергией не оказывают влияния на саму систему водоснабжения;
- непосредственное использование воды не подразумевает ограничений.
Но тем, кто принял решение выбрать этот способ водоснабжения дома, нужно знать о кое-каких недостатках. Это:
Разводка воды в доме
- по определенным обстоятельствам могут наблюдаться перебои в осуществлении работы системы;
- качество воды в отдельных регионах не всегда очень хорошее;
- большинство систем сильно изношены, что является причиной наличия ржавчины, частых ремонтных работ.
Виды систем водоснабжения
Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.
Рис. 3 Системы водообеспечения с накопительной емкостью
С накопительным баком
Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.
В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.
В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.
Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.
Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).
К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.
Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).
Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.
Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом
С гидроаккумулятором
Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:
- Позволяет задавать диапазон рабочих давлений в системе.
- Устраняет последствия гидроударов.
- Задает временные интервалы циклов включения-отключения электронасоса.
- Создает некоторый запас воды в системе.
Гидроаккумуляторная система работает по следующему принципу.
При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.
При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.
Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.
К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.
Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м
Схема водопровода в частном доме
Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.
Схема водоснабжения должна разрабатываться с учетом:
- количество точек потребления воды;
- предполагаемое число коллекторов;
- объем бойлера;
- количество фильтров и насосов;
- местоположение и расстояние до каждого элемента водопровода.
На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.
Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.
Существует два варианта разметки труб:
- последовательный;
- коллекторный.
Особенности последовательного соединения
Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.
Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.
Коллекторный тип соединения
Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.
Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.
Разработка схемы и плана подключения
Типичная схема водоснабжения частного дома состоит из следующих компонентов:
- водоисточника, то есть скважины;
- насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
- гидроаккумулятора для контроля показаний уровня давления в системе;
- запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
- для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
- системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
- тройника, разделяющего водный поток на холодную и идущую на подогрев воду.
Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей – сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.
Утепление водопровода
В некоторых случаях произвести прокладку водопровода ниже уровня промерзания грунта невозможно в силу некоторых обстоятельств, иногда приходится протягивать трубу поверху. В таком случае понадобится утепление водопровода. Это можно сделать с помощью греющего кабеля и каменной ваты. Кабель лучше использовать саморегулирующийся, т. к. нет необходимости следить за его температурой и выключать его, когда это требуется. Греющий кабель фиксируется на трубу с помощью алюминиевого скотча и сверху закрывается утеплителем. Чтобы утеплитель не промокал, его также необходимо закрыть гидроизоляцией в виде клеенки или фольги.
Строительство комплекса подачи воды
После приобретения основных составляющих частей системы приступают к прокладке трубопровода, который делится на внутридомовой и внешний. Последовательность выполнения работ по сооружению системы водоснабжения:
- Копают канаву глубиной не меньше величины промерзания грунта с уклоном от дома к колодцу 3% (понижение 3 см на 1 м длины). В месте примыкания канавы к стенке крепь просверливают и в отверстие вводят конец трубы. При наличии перед входом в дом наружных участков магистрали, их утепляют минеральной ватой.
- По стволу колодца трассу опускают посредством фитингов, подсоединив насос, если он погружной. Для системы с поверхностной помпой конец трубы оборудуют обратным клапаном и водозаборным фильтром. Расстояние от забоя до всасывающего устройства устанавливают 1 м.
- Выполняют монтаж внутреннего трубопровода от накопительного бака к расходным точкам, намеченным при составлении схемы. Эта часть работы, как и монтаж ёмкости, может выполняться одновременно со строительством траншеи, прокладкой труб и кабеля. Внешнюю магистраль стыкуют с внутридомовой частью, ведущей накопительному баку или гидроаккумулятору, если это предусмотрено схемой водоснабжения. Проход через фундамент оформляют, частично откопав его подземную составляющую.
- Траншею закрывают, а вокруг колодца для исключения просачивания грунтовых вод монтируют глиняный замок. Размеры защитного устройства: радиус 150 см, глубина заложения — 50 сантиметров.
- На случай аварии в самых низких точках системы устанавливают сливные краны. Это даёт возможность при необходимости полностью удалить воду из труб.
После того как вся конструкция будет собрана, её необходимо отрегулировать: частые включения насоса происходят из-за протечек в сети или неплотного прилегания клапана. По окончании отладки система будет исправно работать продолжительное время, если не забывать проводить профилактические осмотры и чистки оборудования. Провести воду в дом из колодца всегда есть возможность — главное, правильно все рассчитать и обзавестись необходимыми инструментами.
Разновидности насосов для колодца
По способу установки есть два типа насосов для колодцев:
- поверхностные;
- погружные.
Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.
Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.
Самовсасывающий насос с выносным эжектором Источник bestprice.gr
Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.
Схема водоснабжения с «повышающей» насосной станцией после накопительного бака Источник mainavi.ru
Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).
Погружной насос для колодца Источник vse-o-kanalizacii.ru
При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.
Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.
Этапы проведения воды в дом
Траншея под водопровод
Имея подробную схему водоснабжения из колодца своими руками, мастер может выполнить все работы даже в одиночку.
Первый этап монтажа — копка траншеи от стенок источника к фундаменту дома. Её желательно углубить на 1,5-1,8 метра (ниже уровня промерзания). Исключаются сложные повороты системы. Дно траншеи нужно хорошо уплотнить и насыпать слой песчаной подушки 5-7 см. Ее хорошо трамбуют.
После того как траншея готова, следует при помощи перфоратора сформировать техническое отверстие в кольце колодца, чтобы подвести туда водозаборную трубу (при необходимости с погружным насосом). Действуют аккуратно, предварительно подставив под место сверления ёмкость для сбора возможного строительного мусора.
После того как техническое отверстие готово, приступают к установке насоса. Если используется погружная модель, этапы монтажа выглядят так:
- К выходному патрубку агрегата при помощи штуцеров крепят водозаборный шланг. Примерно в метре от места стыка монтируют обратный клапан.
- Вертикальный отрез водоподающего шланга соединяют при помощи поворотного фитинга с трубой магистрали, которую выводят через техническое отверстие в кольце шахты. Это место потом хорошо гидроизолируют.
- Сам насос необходимо опустить в воду и закрепить на кронштейне. Через него же пропускают электрический кабель.
- Водоподающий рукав подсоединяют к накопительному мембранному баку, который устанавливают либо в кессоне, либо в подвале дома.
Схема установки поверхностного насоса
Схема установки погружного насоса
Если мастер монтирует поверхностный агрегат, работу делают так:
Под насос отводят специальную площадку. Чем ближе она к колодцу, тем лучше для агрегата. Оборудование можно расположить в подвале дома или в специальном кессоне, устроенном около источника
Ножки насоса важно закрепить к полу, чтобы избежать его движения при вибрации. К входному отверстию агрегата при использовании штуцеров крепят водозаборный шланг
На его конец важно зафиксировать грубый фильтр. Метраж водозаборного шланга должен быть равен расстоянию от зеркала воды в колодце до входного патрубка. К выходному отверстию насоса крепят водоотводящую трубу, которую впоследствии соединяют с гидроаккумулятором. От него отводят основную магистраль. Организовать систему можно в двух вариантах – последовательно или коллекторным способом. Последний обеспечит стабильное давление в системе даже при одновременно включенных 2-3 кранах.
После установки насосного оборудования остается проложить все линии трубопровода. На улице тубы укладывают в утепляющий материал: пенополистироловую скорлупу, обогревающий кабель, базальтовую вату и др., последовательно соединяя их.
Как только внешний трубопровод проложен, выполняют монтаж внутренней части водопровода в доме.
После разводки туб следует провести настройку насосного оборудования. Поверхностный агрегат и гидроаккумулятор никогда не запускаются насухую. Поэтому их нужно заполнить водой через специальные технические отверстия.
При запуске насоса с гидробаком регулируют нижнее и верхнее давление накопителя, чтобы станция срабатывала на включение и выключение оборудования. Оптимальным показателем является диапазон 1,5-3 атм.
После отладки давления важно проверить всю систему на предмет протечек. Если их нет, станция включается и выключается исправно, можно проводить обратную засыпку траншеи
Грунт здесь лучше не трамбовать, чтобы не повредить трубы. Желательно его периодически подсыпать после проседаний.
Узел ввода воды в дом
Ввод делают в техническом помещении или санузле через тройник 1” и футорку ”1” ½. Затем вкручивают сальник и зажимают кабель. Сальник необходим для обеспечения герметичности.
Комплект ввода обычно составляет три метра (расстояние от тройника до точки промерзания). В большинстве случаев этого достаточно даже если дом стоит на сваях.
Водоподготовка для частного дома
В подземной воде могут в избытке содержаться хлор, железо, марганец, кальций и магний. Для очистки воды разработаны специальные фильтры.
Система водоподготовки – это комплекс фильтров с разными функциями:
- В аэрационных фильтрах происходит очистка от железа. Оно окисляется и выпадает в осадок;
- В фильтрах для механической очистки осаждаются крупные взвеси, песок, частицы ржавчины;
- Фильтры с активированным углем задерживают хлор;
- В ионообменных фильтрах вода умягчается;
- В рH-фильтрах выравнивается кислотно-щелочной баланс.
Перед тем как подбирать оборудование, нужно определить химический состав воды, то есть узнать, от чего ее нужно очищать. Рекомендуется после прокачки скважины сразу сделать анализ воды. Если вы покупаете систему водоподготовки в нашей компании, то мы можем взять воду на анализ. Он занимает несколько дней. После этого мы подберем оборудование для водоподготовки. Обвязку фильтров по схеме можно сделать самостоятельно, это не сложно. Пуско-наладку системы рекомендуем заказать у нас.
Разводка труб водоснабжения по дому
Коллекторная разводка
Ставят общие коллекторы (гребенки) для холодной и горячей воды, от которых тянут трубы к каждому сантехприбору. Благодаря этому можно пользоваться одновременно ванной, раковиной и кухонной мойкой, не будет скачков давления.
Важно! В схемах из интернета часто встречаются ошибки. Например, на этой схеме косой фильтр установлен сеткой вверх
Так делать нельзя: грязь не будет попадать в фильтр, и труба со временем засорится. Это надо учитывать при самостоятельном монтаже.
Когда используется:
- Если в доме много точек водоразбора, так как можно перекрывать воду для каждой точки отдельно.
- Если трубы необходимо скрыть.
Такая разводка наиболее популярна в коттеджах от 100 кв.м. из газобетона или деревянного каркаса. В больших коттеджах проще выделить место под коллекторы, а в стенах и полу каркасных и газобетонных домов легко спрятать трубы в большом количестве.
Для коллекторной разводки применяются трубы из сшитого полиэтилена или из металлопластика 16 мм. Наш типовой вариант – скрытая коллекторная разводка металлопластиковыми трубами.
Тройниковая разводка
На трубах ставят тройниковые отводы до точек водоразбора.
Применяется, когда:
- В доме мало сантехники.
- Если трубы нельзя проложить скрыто.
Эта разводка дешевле, и система занимает мало места. Идеальна для домов и дач с небольшим количеством жильцов. Особенность этой разводки в том, что если вы включаете воду в одной водозаборной точке, то давление в последующих падает.
Для тройниковой разводки водоснабжения берут полипропиленовые трубы 20 мм. Если на одной ветке более 3 точек водоснабжения, то предпочтительнее брать ПП трубу 25 мм.
Способы проведения воды из скважины в дом
Принципы подачи воды в частный дом:
- глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
- закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.
Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.
Читайте еще: Водопровод в частном доме — как провести воду своими руками
Подземный трубопровод
Схема внешнего трубопровода с системой подогрева трубы.
Также пригодится поворотное соединение для ПНД-труб и набор дополнительных фитингов. Используйте только качественные изделия, мы рекомендуем остановить выбор на итальянских производителях.
Итак, инструкция по прокладке труб от скважины к дому:
На глубину промерзания почвы (для каждого региона своя, средняя полоса России – около 5 метра) выкапываем траншею от скважины к дому. Лучше прокладывать коммуникацию по кратчайшей прямой линии, так как тогда не понадобятся поворотные стыковочные узлы, да и расход материалов будет ниже;
Производим земляные работы
На дно траншеи подсыпаем слой песка высотой 10 – 20 см, с небольшим уклоном в сторону скважины (1% будет достаточно). На эту подсыпку укладываем трубу;
Укладываем трубу на песчаную подушку.
Один конец шланга заводим в кессон и соединяем с помощью колена и фитингов с водоподъемной трубой;
Заводим трубу в кессон и соединяем ее с подъемной веткой.
Второй конец заводим в специальное отверстие в фундаменте дома или цоколе, место входа снабжаем втулкой из пластика и тщательно герметизируем силиконом или другим герметиком;
Делаем ввод сквозь стену фундамента или цоколя.
Трубу засыпаем слоем песка так, чтобы она была укрыта на высоту 15 см, затем засыпаем траншею землей. Камни в земле попадаться не должны, трамбовать засыпку нельзя.
Обсыпаем трубу и закапываем траншею.
В нижней части трубы лучше предусмотреть дренажный кран для слива воды из скважины в случае консервации участка на зиму.
В нижней точке горизонтальной трубы или на вертикальном участке внутри скважины можно врезать кран для слива воды.
Составляем проектную документацию
Составление проекта может понадобиться в случае, если происходит капремонт жилого дома с перепланировкой или он недавно построен. Для его разработки на основе полученных техусловий можно обратиться в частные архитектурные фирмы или к проектировщикам организации, являющейся собственником источника воды.
При его составлении учитывается количество жильцов в доме, объемы потребляемой воды, точки размещения санузлов и бытовой техники, наличие других источников поступления воды. Проектирующей организацией при разработке проекта понадобятся план участка и дома (чертежи жилого дома и топографическая съемка участка), тип применяемой в жилье сантехники, список эксплуатационных требований.
Готовый проект должен давать ответы на вопросы по:
- выбору схемы разводки холодной и горячей воды при использовании водозаборного источника для системы отопления;
- выбору материалов и размеров труб;
- толщине стяжки, если водопроводная магистраль расположена в полу;
- количеству материалов и сантехнической арматуры, необходимых и для проведения монтажных работ;
- напору – требуются ли повысительные насосы для колодцев.
Заказчик должен получить от организации, имеющей право составлять проектную документацию, документ следующего содержания:
- титульный лист с общими данными и пояснительной запиской;
- генеральный план со схемой размещения основной водопроводной магистрали;
- схему разводки водопроводной линии в доме с указанием основных узлов и точек размещения запорной арматуры;
- аксонометрическую схему водопровода и котельной;
- спецификацию используемых материалов и водопроводной арматуры.

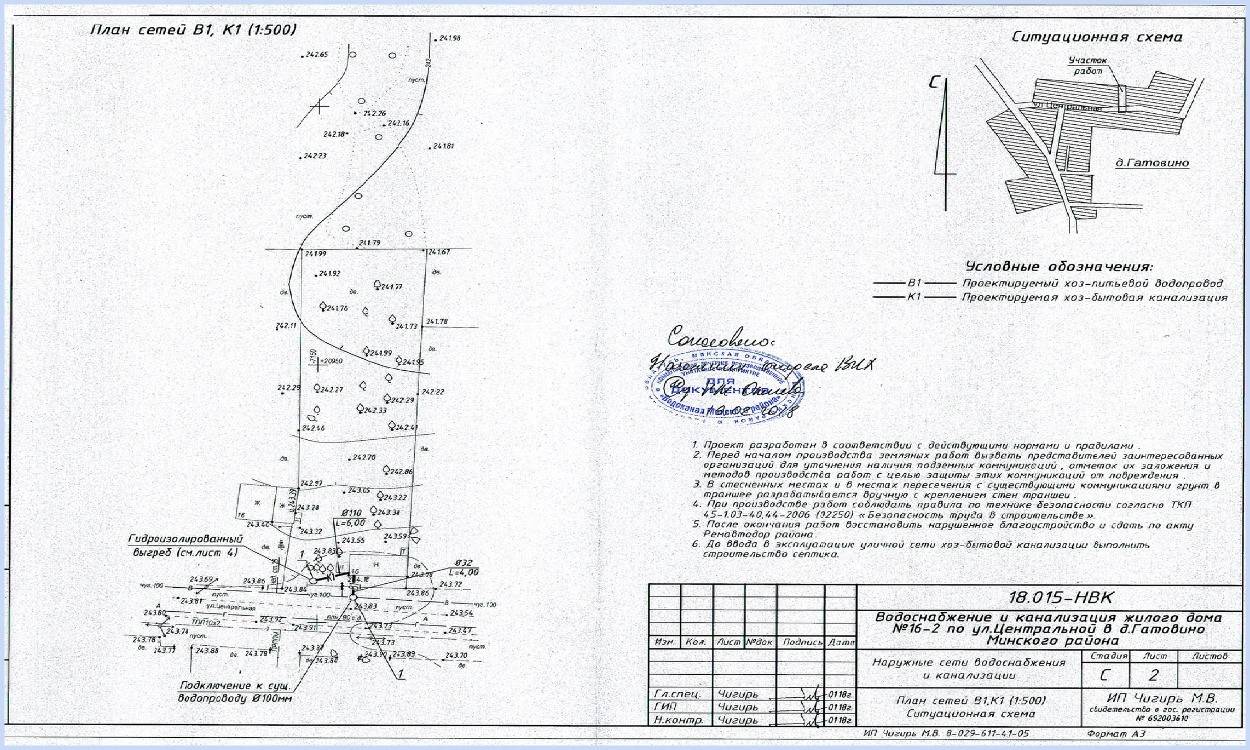

Рис.4 Проект подключения к водопроводу – пример
