Как выбрать полипропиленовые трубы для водопровода

Виды пластмассовых труб для водопровода

Ассортимент труб из пластика представлен несколькими разновидностями. Каждый вид имеет свои отличия и преимущества.

Трубы из поливинилхлорида (ПВХ или PVC). Одни из первых видов труб, получивших широкое распространение в хозяйстве и промышленности. Обладают самой низкой стоимостью среди остальных водопроводных труб. Имеют достаточно эстетичный внешний вид, поэтому могут использоваться даже в открытых системах водоснабжения. Чаще всего монтаж пластиковых труб осуществляется сваркой или фитингами, а вот изделия из поливинилхлорида можно монтировать с помощью «холодного» способа. Для сварки применяется специальный сантехнический клей, а также манжеты из резины.

Трубы из ПВХ в целом устойчивы к климатическим изменениям, но лучше проявляют эксплуатационные качества в холодной среде. Для прокладки горячего водопровода в бытовых условиях ПВХ не рекомендуется, так как при нагревании до 50-60 градусах этот материал начинает плавиться. Больше подходит для горячей воды ХПВХ – хлорированный ПВХ. Трубы из ХПВХ неплохо проявляют себя даже в отопительных системах.

Трубы из полипропилена (PP). Лёгкие и прочные трубы, предназначенные не только для водоснабжения, но и для системы «теплых полов» и централизованного отопления. Одним из несущественных недостатков пластиковых полипропиленовых труб можно назвать их неспособность гнуться. Для изгибов и поворотов конструкции используются комплектующие материалы: уголки, тройники.

Полипропилен достаточно устойчив к температурным перепадам благодаря многослойной структуре. Трубы из ПП монтируются методом термической сварки, создающей очень плотный, практически монолитный стык. Это значит, что с использованием полипропиленовых труб невозможно сделать разборное соединение.

Трубы из полиэтилена (PE). Полиэтилен является очень эластичным материалом, поэтому его применяют для проведения водопровода даже на территориях с повышенной сейсмической активностью. Выпускаются такие виды полиэтиленовых труб: высокого давления (ПВД) и низкого давления (ПНД).

Пластиковые трубы-ПВД применяется в магистральных трубопроводах, в качестве укладки обсадных труб для скважин. Из-за низкой плотности полиэтилена высокого давления такие виды труб не используются в быту.

Трубы ПНД, как правило, имеют черный цвет (могут встречаться модели с маркировочными полосками синего цвета). Черные пластиковые водопроводные трубы рекомендуются для проведения питьевого водоснабжения. Полиэтилен низкого давления становится мягким под воздействием горячей воды. Во избежание разрывов сети использовать такие трубы для отопительных систем и горячего водопровода не рекомендуется.

Монтаж труб пластиковых черных для водопровода имеет несколько особенностей. Не рекомендуется проводить ремонтные работы при температуре менее +5 градусов, так как полиэтилен теряет гибкость при низких температурах. Если необходимо осуществить монтаж полиэтиленовых труб в зимнее время, применяется изоляция. Монтаж полиэтиленового трубопровода может быть проведён способом электросварки и с помощью обжимных (компрессионных) фитингов.

Трубы из сшитого полиэтилена (PEX). Намного лучше подходят в качестве трубопровода для горячей воды, чем пластмассовые трубы из ПНД. Производство труб из сшитого полиэтилена происходит под давлением, в результате чего свойства материала улучшаются. Их монтаж возможен при помощи соединительных деталей – фитингов. Для снижения вероятности попадания внутрь труб кислорода, при их укладке рекомендуется создавать дополнительное покрытие диффузионным барьером.

Трубы из металлопластика (PEX-AL-PEX). Имеют многослойную структуру. Производятся на основе сшитого полиэтилена, внутри труб располагается слой алюминиевой (реже – медной) фольги. Основной способностью, отличающей металлопластиковые трубы от других пластмассовых моделей, является возможность сохранения формы при сгибе. Они также выдерживают высокие температуры и атмосферное давление, но могут расширяться при тепловых колебаниях. При прохождении по металлопластиковым трубам горячей воды наблюдается их незначительная деформация.

Особенности пластиковых труб чёрного цвета для транспортировки воды

Производители предлагают большой ассортимент пластиковых труб для обустройства водопроводной и канализационной системы с различными техническими характеристиками. Чтобы пользователю было легче определиться с выбором, их маркируют не только буквенно-цифровым кодом, но и цветом. Белые, серые, бежевые и черные трубные изделия отличаются эксплуатационными характеристиками и стоимостью. Основное свойство черной пластиковой трубы для воды — это наличие повышенных защитных функций от УФ-лучей, но при этом черные трубы могут иметь дополнительные свойства, отличающиеся для изделий из ПВХ, ПНД или ПП. Поэтому, выбирать трубы для водопровода на основании только цветовой маркировки, неправильно.

ПНД трубы чёрного цвета

Металлопластиковые трубы

Металлопластик приобрел значительную популярность за счет доступной стоимости и сравнительно несложного монтажа. Состоит труба из слоев: между полиэтиленом проложена алюминиевая фольга. Такая особенность композиционной трубы позволяет ей обеспечивать максимальную теплопроводность.

Как известно, металл нагревается от воздействия горячего теплоносителя, тогда как пластиковые вариации лишь немного меняют температуру. Потому металлопластик соединяет черты обоих материалов с целью оптимизации характеристик. В частности алюминиевая прослойка способствует улучшению теплопроводных качеств, а полиэтилен в совокупности с ней создает прочную структуру.

В местах соединения с фитингами металлопластиковые трубы могут быстро выйти из строя

Из достоинств материала выделяют:

  • долговечность и надежность, при условии соблюдения технологии;
  • устойчивость к коррозии. Пластик, который контактирует с водой, не меняет своих качеств;
  • прочность. При нагреве труба не меняет форму, не расширяется. Выдерживает до 10 бар и до 95ºС;
  • внутренняя поверхность трубы гладкая, что способствует свободному прохождению воды без создания сопротивления;
  • гибкость. Труба легко изгибается;
  • низкая стоимость;
  • легко найти монтажника или смонтировать трубопровод самому.

Недостатки:

  • фитинг является железным, на него воздействуют примесь и влага, а потому возможна поломка из-за образования накипи или коррозии;
  • не умея выполнять пресс-соединения, можно перерезать фитингом трубку;
  • алюминий и полиэтилен имеют разную степень расширения. При воздействии высоких температур, может случиться расслоение.

Виды и характеристики полипропиленовых изделий для водопровода

Полипропиленовые трубы для водоснабжения классифицируются на несколько типов, что имеют отличительные технические характеристики. Основными видами являются следующие:

  • PN10 – подходят исключительно для холодного водоснабжения. Также возможно использование для систем кондиционирования, транспортировки сжатого воздуха и технических жидкостей, что не вступают в реакцию с PP;
  • PN20, которые можно выбрать для холодного и горячего водопровода.

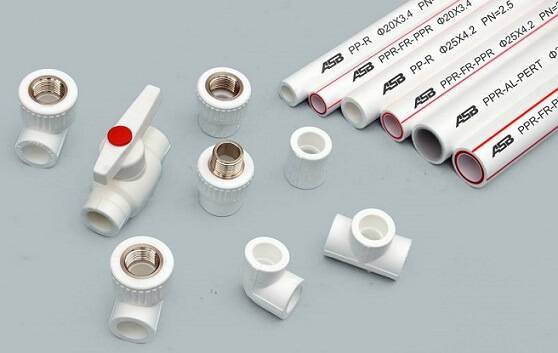

Трубы из полипропилена

Для горячего водоснабжения требуется использование армированного трубопровода, технические характеристики которого предполагают линейное расширение при нагревании.

Для производства полипропиленовых труб ГОСТ Р 52134-2003 допускает использование сырья трех типов: гомополимер, блоксополимер, рандом сополимер. Кроме того, все полипропиленовые изделия отличаются в зависимости от того, какие они имеют размеры. Диаметр трубы согласно ГОСТ составляет 20 – 110 мм.

Наиболее распространенный диаметр трубопровода для подключения холодного и горячего водоснабжения – 20, 25 или 32 мм.

ГОСТ дает рекомендации, как выбрать оптимальный диаметр трубопровода для системы холодного и горячего водоснабжения. Основные правила следующие:

  1. Если общая длина водопровода для холодной и горячей воды не превышает 10 м, допускается использование труб, имеющих диаметр 20 мм.
  2. Если длина системы холодного и горячего водоснабжения не превышает 30 м, рекомендованный размер составляет 25 мм.
  3. При длине системы горячего водоснабжения превышающей 30 м, лучше использовать диаметр 32 мм.
  4. Диаметр водопроводного стояка должен составлять не менее 32 мм.

Полипропиленовые водопроводные трубы

Эти рекомендации ГОСТ касаются бытового водопровода для холодной и горячей воды, если же необходимо подобрать магистрали промышленного назначения, лучше использовать изделия большого наружного размера. Толщину трубопровода подбирают в соответствии с ГОСТ 29325-92.

Классификация труб

Трубы из полипропилена представляют собой усовершенствованные полимерные изделия, которые нашли широкое применение в различных отраслях хозяйства.

Их изготавливают из легкого и прочного сополимера полипропилена, который относится к разряду термопластов. Сополимер удалось получить путем преобразования структуры полипропилена путем добавления в его молекулярную цепь молекулы этилена. Это позволило радикально улучшить механические свойства исходного материала.

Характеристики полипропиленовых труб прямо зависят от пластика, использованного при их производстве.

Для изготовления применяют:

  • PPH – гомополимер пропилена;
  • PPB – сополимер пропилена, этилена или блоксополимер;
  • PPRC – статический сополимер с этиленом или рандомсопилимер (сокращенно – PPR).

Чаще всего в производстве труб используется PPR, поскольку он обладает более высокой эластичностью и стойкостью к высоким температурам. Кроме того, он стоек к воздействию большинства щелочных и кислотных растворов. Температура рабочей среды может составлять от -10 до +90 градусов.

Такой трубопровод может выдержать краткое воздействие высокой температуры (до +110 градусов). Вода, замерзшая в такой трубе, не может привести к ее разрушению, в отличие от металлических труб.

В настоящий момент выпускается несколько видов полипропиленовых труб.

Они предназначены для:

  • горячей воды;
  • отопления;
  • холодной воды;
  • вентиляции;
  • канализации.

Особенностью полипропилена является его реакция на воздействие высоких температур. Именно от нее и зависит область применения труб.

Трубы также различаются по способности выдерживать определенное рабочее давление:

  • 1МПа (труба PN10) – применяется для устройства трубопроводов холодной воды (+20 градусов), устройства теплых полов (до +45 градусов), а также систем вентиляции и кондиционирования.
  • 1,6 МПа (труба PN16) – используется редко, в основном применяется для монтажа трубопроводов холодной и горячей (до +60 градусов) воды и напольного отопления.
  • 2 МПа (труба PN20) – может использоваться в системах горячего (до +80 градусов) и холодного водоснабжения.
  • 2,5 МПа (труба PN25) – армированные трубы, используемые для устройства отопления (до +95 градусов), горячей воды и монтажа технологических трубопроводов.

Способы соединения труб с фитингами

Базовым методом монтажа труб с соединительными элементами из полипропилена является полифузионная сварка. Для этого применяют специальные паяльники: дисковые или стержневые. Последний используется для сварки встык труб и фитингов диаметром более 63 мм. Комплектующие меньшего размера соединяют с помощью дискового паяльника.

Парные насадки устанавливают на нагревательный элемент с обеих сторон. Части трубы и фитинга, подготовленные к соединению, нагревают одновременно до температуры 260°С. Затем детали соединяют и удерживают в таком положении 10-15 секунд. Недогрев, как и перегрев участка, где будет проводиться сварка, приводят к получению дефектного шва.

Как определить необходимый диаметр трубы

Внутренняя окружность трубы и внешнее сечение имеют роль для гидродинамических свойств водопровода.

Факторы, влияющие на пропускную способность:

  • 1.сколько источников.
  • 2.назначение водоотведения.
  • 3.напор воды.
  • 4.предполагаемая нагрузка.
  • 5.количество потребителей.
  • 6.удаленность разных концов подключения.

Трубы с сечением 32 миллиметра используют для подключения к центральному стояку водопровода. Трубы, имеющие наружный диаметр от 16 до 25 миллиметров, подходят для прокладки внутридомовых систем водопровода. Трубы с большим сечением укладывают в наружной системе канализации, и трубопроводах многоквартирных домов.

Трубы, подходящие для прокладки водопровода. Чтобы правильно подобрать элементы водопроводной системы, необходимо определиться с компанией производителем продукции, изучить отзывы и потом определиться с видом труб.

Особенности горячего водоснабжения. Выбирая трубы для горячей воды, надо знать о свойствах расширения труб при горячих температурах. При каждом повышении на десять градусов, трубы без армирования увеличиваются в длину на 1.25 миллиметра, с армированием на 0.32 миллиметра. Поэтому для горячего водоснабжения применяют только армированные трубы. Они выдерживают температуры до 75 градусов.

Маркировка на трубах должна обозначаться PN 20 либо PN 25 и давление от 2 до 2.5 МПа.

Особенности холодного водоснабжения. Для организации транспортировки холодной воды подойдут трубы с одним слоем или армированные

Для холодного водоотведения важно знать напор и удаленность от источника воды

Подходящим вариантом станут трубы с разрешенной максимальной температурой до двадцати градусов и с давлением в десять бар. Трубы принадлежат первому классу с серым либо белым цветом, маркировки PN 10 либо PN 16.

Особенности отопительной системы. Чтобы определиться с маркой, надо знать температуру транспортировки воды, которая зависит от особенностей имеющихся приборов для отопления, их характеристики, метода питания системы.

Выбор производителя. Среди производителей полипропиленовых труб выделяют компании разных стран. Каждый производитель применяют индивидуальную технологию, от которой зависят основные характеристики изделий.

Самыми популярными считаются производители из Германии, например, Banninger или Rehau, из Италии марки Валтек. Они выполняют продукцию согласно европейским стандартам, имеют высокое качество.

Турецкие компании считаются экономным и качественным аналогом вышеперечисленных труб, например, марки TEBO или Vesbo. Продукция проходит тройной контроль качества.

На последнем месте продукция из России, Белоруссии, Китая. Например, марка BLUE OCEAN из Китая, ПроАква либо Политек из России.

Муфта переходная для надежного соединения

Муфта переходная полипропиленовая, как и муфта разъемная полипропиленовая, используются для устройства трубопроводов. Она имеет небольшой вес, сводит к минимуму трудовые и временные затраты на монтаж трубопровода, отличается длительным сроком службы, практичностью, выносливостью и надежностью за счет качества исполнения и материала, наделенного особыми свойствами.

Муфта переходная полипропиленовая отличается видом и диаметром, ее выбирают, ориентируясь на вид и диаметр полипропиленовых труб. Ее особенность – обеспечение высокой надежности соединения. Даже после длительного срока эксплуатации она не утратит свои свойства и будет четко исполнять озоновые функции.

Советы

Замена или ремонт водопроводной разводки без покупки профессиональных услуг – не слишком простое, но возможное дело. Главное – тщательно следовать определенным правилам, и подготовить все необходимые инструменты.

Сначала проводятся все подготовительные работы.

В первую очередь необходимо составить проект, в котором будет отражена вся схема разводки воды в квартире или доме:

  • коллекторная схема;
  • традиционная (тройниковая) схема.

Выбрать способ присоединения к отопительному контуру радиаторов одним из четырех способов:

  • проточным;
  • с байпасом;
  • с трехходовым клапаном;
  • с вентилями.

После чего закупить необходимые материалы, а также специальные инструменты для резки и пайки. Можно приобрести как готовый набор, так и каждое изделие самостоятельно, либо взять их в аренду.

Необходимым минимумом является:

  • ножницы для резки труб;
  • аппарат для электросварки со специальной подставкой;
  • шейвер для снятия наружного слоя;
  • фаскосниматель и калибратор;
  • различные насадки для того, чтобы склеивать посредством нагрева (спайка) части труб.

Кроме такого специфического оборудования, понадобится обычный разводной ключ, рулетка, маркер и паяльный набор.

Кроме самих труб, в обязательном порядке закупаются все необходимые фитинги, которые включают в себя различные муфты, шаровые краны, хомуты, заглушки, переходники, отводы и прочие дополнительные полипропиленовые изделия. Качество и толщина материала всех фитингов должны соответствовать материалу самих труб. Лучше всего закупать все комплектующие у того же производителя, у кого брались сами магистрали.

После проведения всех подготовительных работ можно приступать непосредственно к монтажу системы.

Обрезка

С помощью специальных ножниц-труборезов под ровным углом (чтобы не допустить наплыва при спайке) обрезаются трубы до необходимой длины. Если опыта такой работы нет, лучше не обрезать сразу все изделия, а растянуть эту работу по мере необходимости, каждый раз перепроверяя замеры.

Обработка и формирование фаски

После того как край трубы обрезан, на нем необходимо сделать небольшую фаску, чтобы она вставлялась в раструб. Для этой работы подойдет как специальный калибратор, так и насадка на шуруповерт. Если труба имеет дополнительное армирование алюминием, то он снимается шейвером под один конкретный размер, после чего все моется и просушивается.

Нагрев и соединение

Полипропиленовые изделия плавятся при температуре от 260С до 280С специальным паяльником. Перед его включением на утюг насаживается дрон и гильза, а сам прибор устанавливается на крестовидное основание, чтобы горячие элементы не соприкасались с плавящимися деталями. После нагрева паяльного оборудования одна из деталей насаживается на дрон, а вторая помещается в гильзу. Чтобы соблюсти нужную глубину соединения, можно маркером нанести предварительную разметку на концы обеих труб. Все работы желательно проводить в термозащитных перчатках. Помещенные в паяльник детали нагреваются и совмещаются до намеченной черты усилием обеих рук в течение 4-10 секунд, после чего нужно дать полимеру остыть и убедиться в правильности получившегося шва.

Критерии выбора труб

Ассортимент труб сегодня весьма разнообразен. Но разобраться, какие лучше бывает весьма непросто. Потому стоит сравнить отзывы специалистов и монтажников, а также изучить особенности и характеристики каждого материала. Это позволит сопоставить их со своими потребностями и пожеланиями к трубопроводу в доме.

Для водоснабжения и отопления можно использовать одинаковые трубы или для холодной магистрали подобрать более дешевый вариант. Это позволительно, ведь она не несет такой нагрузки, как при продвижении нагретого теплоносителя с большим давлением (за счет расширения). Оценивая надежность по степени износа, специалисты заявляют такие сроки службы материала:

  • металлопластиковые трубы: от 30 лет;
  • полиэтиленовые: от 30 лет;
  • полипропиленовые: 50 лет;
  • металлические (исходя из толщины и наличия антикоррозийного покрытия): 25-50 лет;
  • медные: свыше 50 лет.

Полипропиленовые трубы имеют срок службы около 50 лет

Но стоит помнить, что срок зависит и от качества теплоносителя и от монтажа. В частности, при нарушении технологии, возможно возникновение течи в местах соединения или установки кранов.

Также стоит учесть стоимость фитинга и соединений. Для металлопластиковых, например, используется специальный пресс-фитинг, стоимость которого значительна.

Отличаются материалы и способом монтажа:

  • металлопластиковые трубы: специальные клещи для зажима фитинга;
  • полиэтиленовые: соединения доступно выполнить при помощи ручного инструмента;
  • полипропиленовые: специальный сварочный аппарат (утюг);
  • медные: сварочный аппарат.

Любой инструмент можно приобрести, если есть желание выполнить работы самостоятельно, хотя некоторые могут иметь высокую стоимость. Стоит учесть, не с каждым монтажом способен справиться новичок без наличия опыта.

Основные технические характеристики полипропиленовых водопроводных труб

Поговорим об основных характеристиках труб, согласно которым покупатель делает выбор в магазине:

  • диаметр труб из полипропилена. Выпускаются изделия диаметром от 15 до 1200 мм, которые призваны обеспечить водой как частный, так и многоквартирный дом;
  • маркировка PN позволит подобрать изделие как для холодной, так и для горячей воды, а также под определённое давление воды (таблица указана ниже);
  • внутренний диаметр или толщина стенок. Чем толще стенка, тем большее давление воды она способна выдержать;
  • длина. Этот параметр не имеет качественного значения, однако, уточним, что все заводские изделия имеют длину в 6 метров.

Трубы и комплектующие для них

Формула расчета диаметра трубы для отопления дома

Для примера подберём сечение для трубы из меди в прямой зависимости от того насколько мощные радиаторы.

Поэтому не нужно рассчитывать каждый раз то, что уже давно посчитано и записано в специальных таблицах. Всё что требуется — это просто найти подходящую Вам таблицу с данными и по ней подобрать диаметр трубы для отопления дома.

Как создавались такие таблицы? Да очень просто. Берёте вот эту формулу для расчёта диаметра трубы, считаете, а результат – записываете, и так для всех сечений:

D= √(354*(0.86*Q/∆t)/V)

В которой:

V – скорость жидкости в трубе (м/с);
Q – нужное количество тепла для обогрева (кВт);
∆t — разница между обратной и прямой подачей (С);
D – диаметр трубы (мм).

Можете сами попробовать всё посчитать.

Известно, что в индивидуальных системах отопления теплоноситель движется со скоростью 0,2-1,5 м/с. Также известно, что идеальная скорость должна быть в пределах 0,3-0,7 м/с.

Если скорость больше, чем оптимальные показатели, то возрастает шумность, а если меньше – то могут появиться воздушные пробки. Для этого и существуют уже готовые таблицы. В них выбираем подходящую нам скорость.

Существуют таблицы для медных, полипропиленовых, металлических и металлопластиковых труб. В них есть уже готовые решения для работы в режиме средних и высоких температур. Для ясности, давайте разберёмся на конкретных примерах.

Линейное расширение

Линейное расширение — это отклонение оси трубопровода от нормы под действием температуры. Для МП труб линейное расширение составляет около 0,02 мм на погонный метр при нагревании ее до 1°С. То есть при эксплуатации в системе отопления с температурой воды около 90°С, расширение будет составлять всего 1,8 мм на погонный метр, что даже не будет заметно. Поэтому трубы всегда будут ровными, и смотреться эстетично.

У ПП линейное расширение больше и составляет около 2,5 мм на погонный метр. С увеличением температуры естественно будет увеличиваться линейное расширение. Из-за этого трубопровод может стать волнообразным. Чтобы сделать его ровным, приходится монтировать к стене с меньшим шагом, используя больше крепежей, что приводит к удорожанию конструкции.

Правда, если трубопровод выполнен снаружи, например, для полива теплицы, и есть вероятность замерзания остатков воды, то из-за большого линейного расширения ПП будет просто расширяться и сужаться, а МП разорвет.
