Водоснабжение частного дома из скважины

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

  1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
  2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
  3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

  1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
  2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
  3. Обустройство внешней гидроизоляции из гравия.
  4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Какую трубу и фитинги выбрать

Как отмечалось выше, прокладку трубопровода рациональнее осуществлять при помощи труб из ПНД, которые наиболее распространены.  Отличительные особенности данного вида труб следующие:

  • Изделия предназначены для подачи холодной воды с температурой от 0 до 40 С.;
  • Диапазон максимальных давлений зависит от диаметра и может доходить до 25 атмосфер.
  • ПНД трубопровод имеет более низкое гидравлическое сопротивление по сравнению с металлическими изделиями, препятствующее образованию на стенках соляного налета, ила во время циркуляции воды.
  • Подсоединение к магистрали и трубам внутри дома происходит с помощью компрессионных фитингов, обеспечивающих простоту монтажа, высокую надежность и герметичность соединения.
  • Труба поставляется в бухтах различной длины – это облегчает ее транспортировку и монтаж.
  • Срок службы трубопровода из ПНД без потери своих физических и химических свойств составляет около 50 лет.
  • В отличие от металлов, синтетические материалы устойчивы к воздействию коррозии и большинства агрессивных химических веществ.
  • Полиэтилен низкого давления имеет низкую теплопроводность – это препятствует замерзанию находящейся в трубах воды в холодное время.
  • Промерзание труб редко приводит к разрыву – они растягиваются, не теряя при этом своей целостности.
  • В настоящее время наиболее распространенные марки – ПЭ80 или ПЭ100, последняя обладает высокой плотностью и используется для монтажа водопроводных магистралей.

Рис. 10 Трубы ПНД и фитинги – внешний вид

Официально подключаться в частном доме к магистральному водопроводу можно после составления и подписания большого количества документов, которые необходимо представить в водоканал для составления договора о подсоединении к водоподающей системе. Для экономии финансовых средств часть работ можно выполнить своими руками в пределах индивидуального участка – это законодательно не запрещено, если монтаж проведен в соответствии с техническими условиями.

Оборудование для автоматической подачи воды

Чтобы вода бесперебойно подавалась из автономных систем водоснабжения используют насосное оборудование. Отдельные насосы — погружные или роторные и насосные станции.

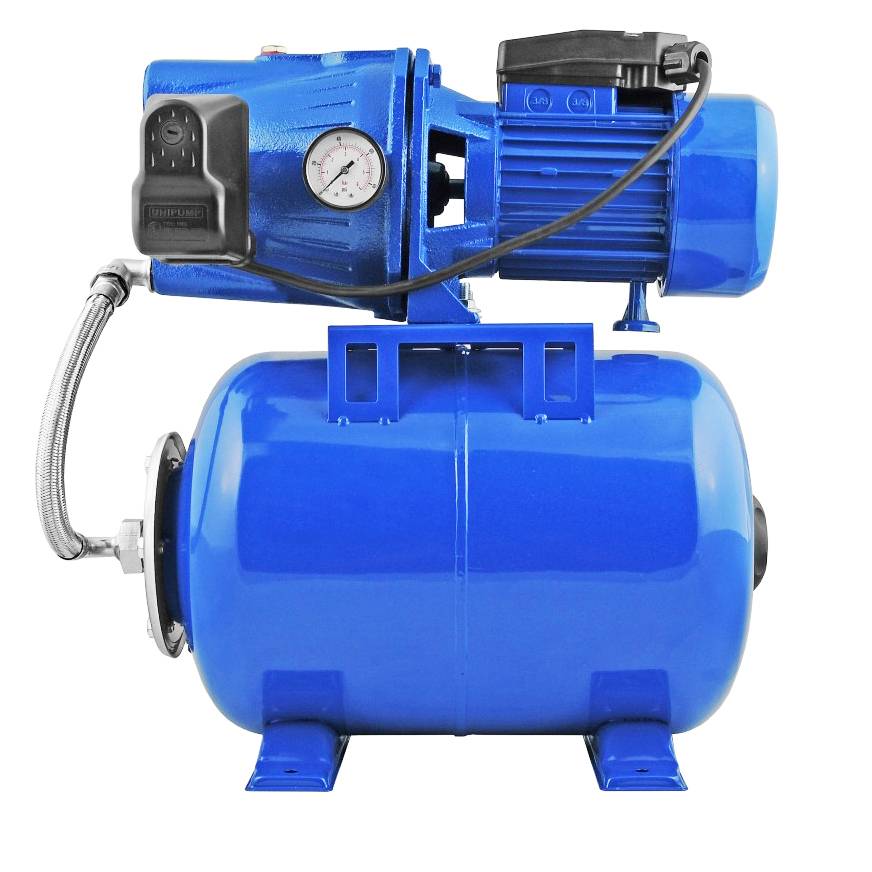

Насосная станция

Перед покупкой нужно учитывать следующие характеристики:

  • Расход воды;
  • Минимальный столб подачи воды;
  • Самую высокую точку водопотребления;
  • Глубину скважины;
  • Номинальный напор (указан в паспорте);
  • Производительность (м³/час).

Типы насосного оборудования и особенности выбора

Для колодца используют следующие виды насосов:

  1. Погружной или глубинный насос. Одна его часть подвешена на тросе в воде. С землёй насос соединён шлангом для подачи воды и кабелем электропитания. Чаще всего использую для сельскохозяйственных нужд, реже для водоснабжения жилья.
  2. Поверхностный насос или насосная станция. Расположен на поверхности (может хранится даже в доме). На глубине установлен шланг с фильтром, над ними — обратный клапан. Он не позволяет воде стекать обратно. Если помпа выключена — воду качать легче.


Погружной насос

При покупки насосного оборудование нужно учитывать следующее:

  • глубину источника;
  • максимальное количество водопотребления;
  • минимальный размер столба воды;
  • общий расход жидкости;
  • технические характеристики оборудования: напор насоса и расход воды.

ВАЖНО! Автономная система будет работать бесперебойно, если в трубах стабильный напор воды. Чтобы поддерживать напор, насос должен работать постоянно

Поэтому рекомендуют покупать качественные насосные системы, которые рассчитаны на большие нагрузки и длительное время работы.

Насосную станцию нужно расположить так, чтобы она не замёрзла зимой. Обычно её размещают в подвале, на кухне или в цокольном этаже дома.

Источник водозабора соединяют с насосной станцией с помощью трубы (на конце должен быть фитинг из латуни, с переходником). К фитингу присоединяют тройник и сливной кран. Это нужно для того, чтобы в случае сбоев, отремонтировать водопровод и отключить подачу воду.

Подключают обратный клапан. Он не даст воде двигаться в обратном направлении. Если нужно повернуть трубу, которая направлена к станции, устанавливают угол на 90º.

Затем подключают следующие элементы:

  • шаровой кран, включающий и отключающий подачу воды;
  • сетчатый фильтр, для грубой очистки;
  • если насос находится у источника водозабора, внизу трубы нужно подключить демпферный бак или гидроаккумулятор, а сверху – реле давления (эти элементы должны быть в комплекте с насосной станцией);

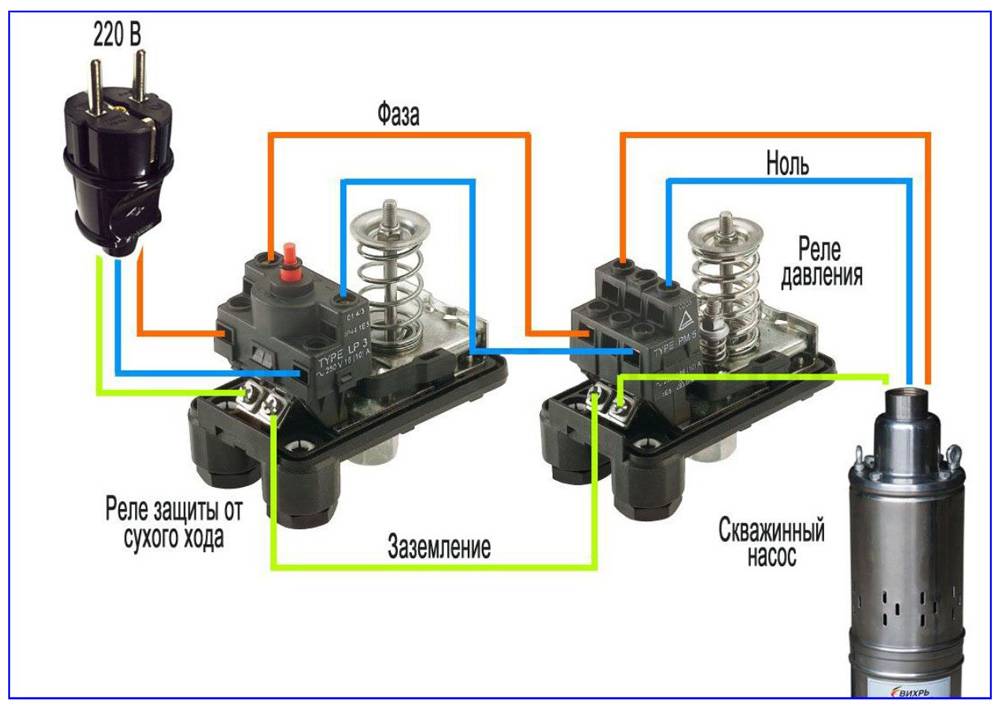

  • датчик, который защитит насос от работы вхолостую;
  • фильтр тонкой очистки;
  • переход на дюймовую трубу.

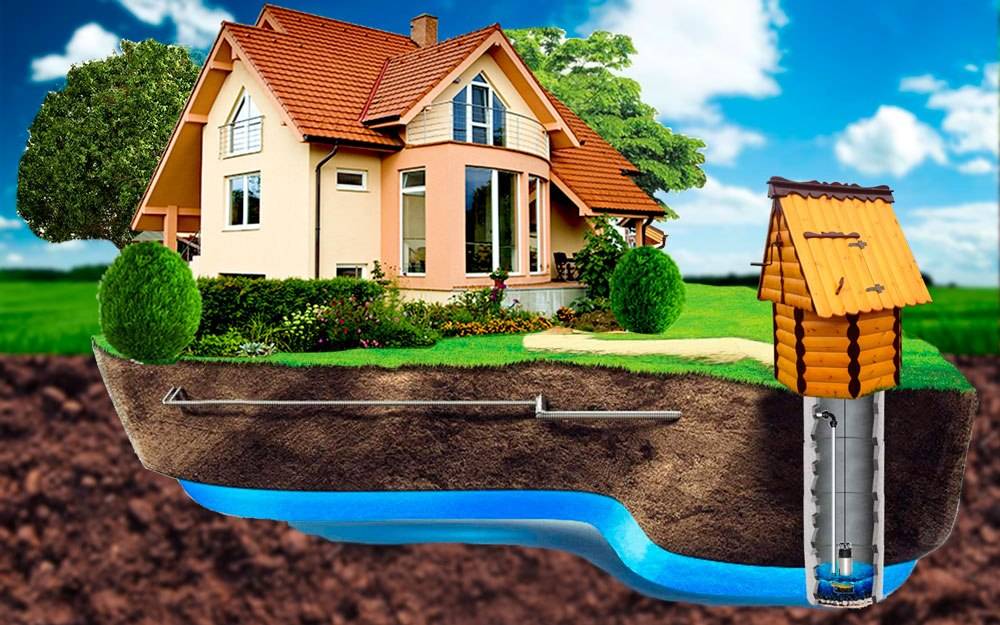

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

  1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
  2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.


Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются,
так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта.
Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

  • качество воды лучше, чем в колодце или централизованной магистрали;
  • скорость обустройства скважины (2-3 дня);
  • пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

  • невысокая производительность – около 1,5 м3/час;
  • срок эксплуатации – до 10 лет;
  • вода может содержать примеси;
  • нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород.
Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

  • высокая производительность – около 10 м3/час;
  • неограниченный запас известковых вод;
  • срок эксплуатации – около 50 лет;
  • высокое качество воды;
  • вода подается под большим давлением.

Недостатки артезианской скважины:

  • необходимость согласования проекта и получения разрешительных документов;
  • высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Подключение скважины к дому и внутреннее обустройство

Этап обустройства и подключения считается наиболее простым процессом. Все работы делают своими руками. Главное правильно собрать систему. Никаких трудоемких процессов здесь не наблюдается.

Организация внутреннего оборудования для «чайников»:

  1. Сначала выбирается место для установки оборудования.
  2. На входную трубу монтируется реле давления. Оно определяет напор воды.
  3. Далее устанавливается фильтр грубой очистки. Это элементарная защита от крупных частиц.
  4. Затем монтируется гидроаккумулятор. Благодаря ему будет поддерживаться рабочее давление после отключения насоса.
  5. Далее выполняют разводку водопровода по дома.

Гидроаккумулятор имеет определенный объем, который является запасом жидкости. Но использования слишком больших конструкций является нерентабельным. Лучше взять несколько механизмов меньших габаритов. Так не пострадает давление и можно будет длительный срок пользоваться скважинной без включения насоса.

Установка и подключение насоса

Сначала в скважину устанавливают насос для воды. Модель и вид насоса выбирают в зависимости от глубины и производительности, нужного напора и предположительных объемов потребления воды. Для песчаных скважин используют насосы со специальным фильтром, который не пропускает песок. В любом случае выбирайте насосы только погружного типа.

Рядом со скважиной делают приямок с размерами 0,7 на 0,7 метров и глубиной свыше одного метра. Он обеспечит удобное и быстрое отключение насоса при необходимости. Стены приямка внутри выкладывают кирпичом или обшивают досками. Доски нужно пропитать антисептиками, чтобы древесина не сгнила. Дно засыпают щебнем и заливают бетоном. В приямок устанавливают трубу, на которую будет крепится шланг и электрический кабель.

Чтобы вода не замерзла зимой, нужно утеплить приямок. Либо в нижней части трубопровода делают сливное отверстие диаметром 1 мм. При закрытом кране вода будет медленно стекать в приямок и не замерзнет в трубах.

Перед тем, как прокладывать водопровод, нужно правильно выбрать трубы. От качества и вида материала зависит срок службы и эффективность системы. Давайте рассмотрим плюсы и минусы каждого материала, из которого могут изготавливаться трубы.

Элементарные расчеты

Итак, схема водоснабжения загородного дома должна быть рассчитана не только на подачу воды во все краны дома, а также точки санитарного узла, но и на полив участка, а также на подачу в баню и другие хозяйственные постройки.

Расчет мощности источника должен вестись с тем условием, что среднестатистическая семья из 4 человек (два взрослых и два ребенка) потребляет около 3 кубометров воды за час – это максимальный показатель, то есть если сразу задействованы все потребители.

Становится понятно, что простая схема водозабора из скважины здесь не поможет. Придется сначала разрабатывать источник, дальше устанавливать насос или насосную станцию, прокладывать трубопроводы, ставить фильтры и так далее. Работы много, но разобравшись с каждым этапом отдельно, все становится на свои места.

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

  • глубину залегания водоносного горизонта;
  • состав почвы;
  • габаритные размеры оборудования для подбора параметров кессона;
  • характеристики источника жидкости;
  • потребность в воде;
  • эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

Классическая схема водоснабжения от скважины состоит из следующих элементов:

  • источник водоснабжения;
  • насосная станция или глубинный агрегат центробежного типа;
  • металлический или пластиковый кессон;
  • обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
  • фильтры для очистки воды;
  • гидроаккумулятор;
  • система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

  • агрегат отключается после заполнения ёмкости;
  • по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
  • при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:

Плюсы и минусы скважин

Фактически, скважина это отверстие в земле, которое бурится на глубину залегания нужного водоносного слоя. Затем в это отверстие заводится обсадная труба и подключается насосное оборудование.

Самое главное достоинство любой скважины – это ее автономность. Т.е. владелец дома становится полностью независимым от центральных коммуникаций. А кроме того, у них есть и другие достоинства:

  • чистая вода – у разных источников, состав воды будет отличаться, однако чаще всего, вода, добытая из скважины пригодна для питья;
  • высокая производительность – средний дебет составляет 3 м3\час, а у артезианских источников, этот показатель может достигать 6 м3\час, что полностью перекрывает потребность в воде для большинства частных домов;
  • длительный срок службы – в зависимости от типа, источник может прослужить 30-50 лет;
  • стоимость воды получается дешевле, чем из центрального водопровода.

Недостатки:

  • бурение скважины на даче и ее полноценное обустройство требует больших финансовых затрат;
  • есть зависимость от электричества;
  • скважина требует проведения периодических профилактических работ;
  • есть риск заиливания и пересыхания.

Также, для получения хорошего качества воды, нужно делать систему фильтрации. А, для постройки артезианского источника, потребуется получить разрешение.

Монтажные схемы

Существуют две типовые схемы: водонапорная башня и насосные станции.

Водонапорная башня

Это классическая схема, при этом насос нагнетает воду в бачок, расположенный над самой верхней точкой разбора, а оттуда она уже стекает в систему под действием силы тяжести. Для реализации этой идеи подойдет любой насос. В баке устанавливаются два датчика уровня воды, которые дают команду на включение/выключение воды.

Плюсы: дешево, просто в обслуживании, исключены гидроудары, надежно.

Минусы: необходимо монтировать дополнительные емкости, увеличивающие нагрузку на несущие конструкции, требуется утепление, создаваемый напор слишком мал.


Напорное водоснабжение
Накопительные бачки

Насосные станции

Насосная станция представляет собой комплексный агрегат из силовой установки, мембранного накопительного бачка и реле давления. В отличие от погружного и скважинного насоса этот прибор способен сглаживать гидроудары, которые неизбежно возникают в момент включения силовой установки.

Насосная станция обеспечивает водоснабжение частного дома из колодца или скважины, схема может быть любой:

Непосредственный забор при глубине не более 7 метров.


Типовое подключение

Это простейший вариант, при котором станция отбирает воду из источника и подает непосредственно в краны к потребителю. Реализация ее возможна только в том случае, если глубина залегания не велика, а дебит постоянен.

Забор из глубокой скважины с использованием дополнительного погружного насоса.


Комплект оборудования

Применяется, когда глубина превышает 7-10 метров. Скважинный агрегат нагнетает воду в расширительный бак станции. При достижении заданного давления погружная установка отключается, при падении давления – срабатывает снова.

Забор при помощи эжектора.


Оборудование с внешним эжектором

Схема водоснабжения частного дома из скважины эжектором – это простейший и наименее затратный метод. Эжектор может быть как выносным, так и встроенным.

Совместное использование станции и водонапорного бака.

Схема подходит тогда, когда есть конструктивная возможность размещать бачки на чердаке. Удобно для тех домов, где возможны перебои электроснабжения. В зависимости от объема бака у жильцов всегда есть неприкосновенный запас воды, который может использоваться даже тогда, когда забор из скважины невозможен.

Схема разводки водоснабжения частного дома от скважины дана для примера, может применяться к системам с расширительными баками.


Разводка в доме

Разводка водопровода в доме

Прокладка труб водопровода в частном доме может выполняться по двум схемам:

  1. Последовательное подключение потребителей. Этот вариант подходит для небольших домов, в котором проживает не более 2-х человек.
    При большом количестве жильцом могут возникнуть неудобства: в системе резко падает давление при одновременном включении нескольких водозаборных точек.

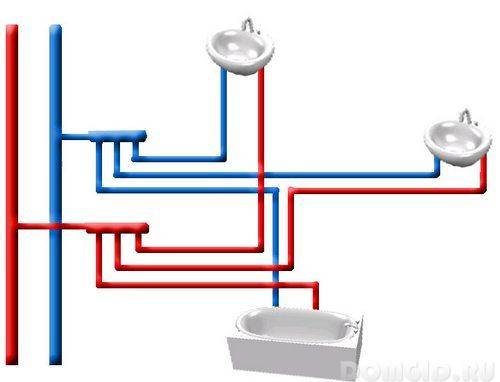

Коллекторное подключение потребителей к системе – более сложная схема обустройства водоснабжения, но более удобная в эксплуатации.
Проблем с напором не возникает. Разводка труб в коттеджах и больших частных домах производиться по коллекторной схеме.

Для монтажа внутридомовой водопроводной системы используют полипропиленовые или металлопластиковые трубы.

Выбор источника давления

Для водопровода используется три вида насосов:

  1. Погружной.
  2. Поверхностный.
  3. С эжектором.

Для глубокого источника подойдет как погружной насос, так и с эжектором. Поверхностный насос годится лишь для скважины, пробуренной на песок. Отличие – в способе закачки воды.

Погружной насос толкает воду снизу, с источника, вверх, в систему.

Схема погружного насоса в скважине.

Насос с эжектором тоже выполняет подачу в дом воды из скважины методом проталкивания. Сначала он создает напор сверху (с помещения, где он стоит) вниз к скважине. Затем поток разворачивается по кругу вверх, возвращаясь в дом.

От такого круговорота получается польза. Ведь внизу за счет эжектора поток увеличивается по объему в несколько раз. Такое обогащение и обеспечивает систему водой.

Схема насоса с эжектором в скважине.

Иная картина наблюдается в поверхностном насосе. Он поставляет воду в систему путем всасывания, благодаря создаваемому разряжению на выходе. Такая технология эффективна для скважин до 8 м глубиной.

Схема поверхностного насоса в скважине.

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Децентрализованное водоснабжение

Если собрались переходить на децентрализованное водоснабжение, учитывайте свойства грунта, глубину и состояние внутренних вод. А также будьте готовы установить насосное оборудование и фильтры для очистки воды.

ВАЖНО! За пользование автономной системой платить не нужно, однако насосное оборудование и обустройство скважины или колодца стоит дорого. Советы для выбора места под сооружения для забора воды:

Советы для выбора места под сооружения для забора воды:

  1. Нужно устанавливать на расстоянии в 20-30 метров от очистных систем, компостных ям и других потенциальных источников загрязнений.
  2. Участок должен быть без подтоплений.
  3. Вокруг скважины или колодца должна быть специальная отмостка (не уже 2 метров). Поверхностная часть должна быть на расстоянии в 80 см от земли, сверху прикрыта крышкой.

Особенности водоснабжения из скважины


Вода из скважины

Есть два типа скважин для водоснабжения дома:

  1. Скважина «на песок».
  • Глубина от 15 до 40-50 м, срок эксплуатации – от 8 до 20 лет.
  • Если водонос расположен неглубоко, можно пробурить вручную.
  • Для подачи воды понадобится установка насосного оборудования и фильтров.
  1. Артезианская скважина.
  • Глубина до 150 м, срок эксплуатации – до 50 лет.
  • Бурит только специальная техника.
  • Вода поднимается сама, за счет собственного давления.
  • Насосы используют только для транспортировки.
  • Такую скважину регистрируют и оформляют на неё паспорт.

Плюсы скважины:

  • стабильный объем воды;
  • высокое качество воды;
  • не нужно регулярно ремонтировать.

Минусы скважины:

  • бурение — дорогостоящая процедура;
  • срок эксплуатации меньше, чем у колодца;
  • нужно использовать дополнительные дорогостоящие насосы.

Чаще всего скважины состоят из устья и надземной части. Устье сооружают в подземной камере – кессоне. Также у водозаборного устройства есть ствол. Его стены укрепляют обсадными трубами из стали. и водоприемная часть (состоит из отстойника и фильтра).

Колодец для водоснабжения

Это самое простое решение для автономного водоснабжения, если водоносный горизонт мощный и расположен на уровне 4-15 м.


Водоснабжение из колодца

Чаще всего колодец сооружают из бетонных колец или кирпича. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца поступает через дно или стенки. В первом случае для дополнительной очистки воды на дно кладут гравийный донный фильтр.

Если вода поступает через стенки, делают специальные «окна» и насыпают в них гравий, который также служит фильтром.

Плюсы колодца:

  • несложно построить;
  • можно вручную поднимать воду, если отключили электричество;
  • низкая стоимость насосов;
  • долго служат — более 50 лет.

Минусы колодца:

  • Качество воды: туда могут проникать грунтовые воды с частицами земли и ила.
  • Чтобы вода не переливалась, колодец нужно регулярно чистить.
  • Уровень воды зависит от времени года, так что в жаркую погоду неглубокие источники могут засохнуть.

Колодец можно построить своими руками, для этого понадобятся кольца-ЖБИ, тренога с лебёдкой, ведра и лопаты. Колодец неприхотлив в обслуживании, доступ к источнику воды удобен.

Вариант с колодцем подойдёт в следующих случаях:

  • если уровень потребления воды среди жильцов дома — низкий;
  • есть мощный защищенный источник с хорошей водой;
  • если нет других вариантов.

Последовательность при организации системы водоснабжения

При процессе обустройства водоснабжения дома нужно соблюдать определенную последовательность. После того как источник воды готов, монтируют:

  • наружный и внутренний трубопровод;
  • насосное и дополнительное оборудование;
  • фильтры для очистки воды;
  • распределительный коллектор;
  • водонагревательное устройство.

В конце подключают сантехнические приборы.

Плюсы глубинной скважины

Лучшим выбором для дома, в котором люди проживают на постоянной основе, является скважина на известняк, цена которой вполне доступна. К ее достоинствам можно отнести следующие особенности:

  • Водоносный горизонт, из которого отбирается вода, может при бурении встретиться на глубине до 200 м. В таких условиях вода находится под давлением и в некоторых случаях может даже наблюдаться самоизлив.
  • Вода из артезианской скважины в частном доме может быть использована в пищу без предварительной фильтрации.
  • Дебит ее самый высокий из все возможных вариантов и составляет 3-5 куб.м/ч. Этого вполне достаточно для бесперебойного обеспечения водой коттеджа, где проживает средняя семья (3-4 человека).
  • Уровень в таких гидротехнических объектах стабилен и ни от каких внешних обстоятельств не зависит, в том числе и от времени года.
  • Если скважина сделана грамотно, она вообще не нуждается в обслуживании.

Даже эти, далеко не все достоинства артезианской скважины для частного дома уже показывают ее преимущество.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

  • для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
  • для трассы протяженностью около тридцати м – Ф25 мм,
  • длиной более сорока пяти метров не менее – 32 мм.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

  1. 25 мм при потреблении 30 л/мин,
  2. 32 мм при потреблении 50 л/мин,
  3. 38 мм при потреблении 75 л/мин.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

  • в подвале частного дома;
  • в отдельной постройке;
  • в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.

Устройство водопровода из источника под домом

Организовать скважину под зданием вполне реально, однако возникают сложности, связанные с большими габаритами буровой техники. В этом случае придется использовать малогабаритную мобильную установку (МГБУ). У этого устройства конструкция разборная, можно частями проносить внутрь дома.

Устройство скважины под домом

Существует другой вариант, как завести воду в частный дом проще и дешевле. Он подходит для еще не построенных зданий. Скважина бурится заранее, на этапе сооружения фундаментного основания. Для этого варианта подойдет обычная буровая установка.

Такой способ дешевле, к тому же не понадобится:

  • строить кессон;
  • рыть траншею;
  • прокладывать трубопроводы;
  • делать их изоляцию.

Удешевляется строительство скважины благодаря тому, что источник воды будет располагаться в теплом месте – подвале здания. Экономия может составить до 30 тысяч рублей. Правда есть значимый минус – насосное оборудование и гидроаккумулятор могут не поместиться в подвальном помещении.

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

  1. Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
  2. Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
  3. Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
  4. Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
  5. Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
