Рейтинг лучших воздуховодов с гибким каналом

ERA 12,5PF 125 мм

Отличный гибкий вариант, который подойдет для установки в различные помещения. Продукт изготавливается из поливинилхлорида, что позволяет разместить его в ванной. Труба гибкая, поэтому присутствует возможность установки под любым углом. Единственный недостаток конструкции – высокий уровень шума, поэтому к области использования следует подходить избирательнее.

воздуховод ERA 12,5PF 125 мм

Достоинства:

  • Долговечность;
  • Высокий срок службы;
  • Хорошая гибкость;
  • Не поддается коррозии;
  • Низкая цена;
  • Простая транспортировка.

Недостатки:

ELIKOR ВГ-1

Гибкая модель, изготовленная из алюминия. Продукт может изменять сторону подключения. Установка займет минимум времени, при этом надежность несколько выше, чем у предыдущей модели. Единственный недостаток этого исполнения – высокая стоимость. Но она полностью себя окупает прочностными показателями и лучшей шумоизоляцией.

воздуховод ELIKOR ВГ-1

Достоинства:

  • Стойкость к коррозии;
  • Хорошая гибкость;
  • Прочностные показатели;
  • Присутствует шумоизоляция;
  • Высокий срок службы;
  • Простое обслуживание.

Недостатки:

TDM ELECTRIC SQ1807-0068

Качественный гофрированный воздуховод, который можно устанавливаться на кухню или в ванную комнату. Изделие отличается хорошей прочностью и стойкостью к процессу коррозии. На этапе производства обрабатывается специальными материалами, которые увеличивают защитные свойства. Гибкость сохранена на высоком уровне, что позволяет производить подключение быстрее и эффективнее.

Средняя стоимость: от 240 рублей.

воздуховод TDM ELECTRIC SQ1807-0068

Достоинства:

  • Небольшая цена;
  • Эффективность;
  • Прочностные показатели;
  • Защитный слой;
  • Стойкость к коррозии;
  • Высокий срок службы.

Недостатки:

Diaflex DFA 203мм

Длинная конструкция, которая предназначенная для эксплуатации на производственных участках. Главная особенность изделия – возможность выдерживать воздушные потоки, скорость которых составляет 26 метров в секунду. При этом максимальное рабочее давление – 0.024 бар. Оборудование может эксплуатироваться при диапазоне от -30 до 140 градусов. Длина составляет 10 метров, при весе всего в 1.94 кг, что положительно сказывается на транспортировке.

воздуховод Diaflex DFA 203мм

Достоинства:

  • Долговечность;
  • Прочностные показатели;
  • Длина;
  • Низкая стоимость;
  • Выдерживает сильные воздушные потоки;
  • Подходит для промышленных предприятий;
  • Небольшая масса.

Недостатки:

Airone A2(Hard) 508 мм

Более дорогое устройство, предназначенное для установки на различных фабриках. Диаметр отверстия составляет 508 мм. Конструкция способна не ломаться при воздушном потоке свыше 20 метров в секунду, что является положительным результатом. Максимальное положительное давление – 3000 Па. Изделие рекомендуется эксплуатировать в местах, где температура составляет -40…130 градусов.

Длина всего воздуховода – 10 метров, при этом масса составляет 9 кг, что находится в допустимой зоне и дает возможность проводить транспортировку удобнее. Кроме того, труба легко сгибается и разгибается, при этом, не деформируясь, что упрощает монтаж.

Средняя стоимость – 5 000 рублей.

воздуховод Airone A2(Hard) 508 мм

Достоинства:

  • Прочностные показатели;
  • Выдерживает температуры до 130 градусов;
  • Эффективность;
  • Максимальное положительное давление 5000 Па;
  • Подойдет для производства;
  • Упакована в индивидуальную упаковку;
  • Толщина составляет 65 мкм;
  • Хорошее межвитковое расстояние;
  • В качества каркаса применяется высокоуглеродистая стальная проволока;
  • 5 слоев алюминия.

Недостатки:

Какие бывают воздуховоды

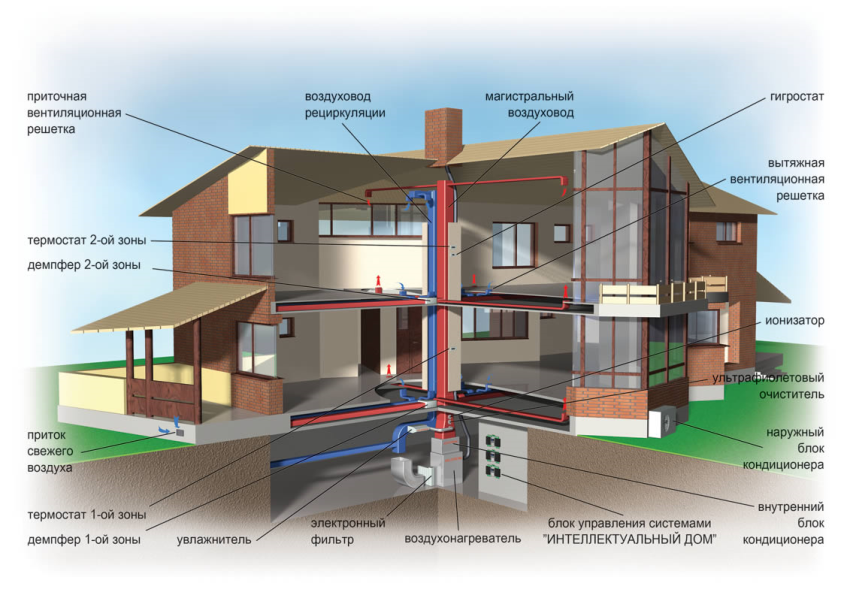

Сегодня вентиляционные системы работают и в жилых домах, и на предприятиях.

Основным назначением систем вентиляции в доме является качественное удаление дыма и пыли, а также поддержание относительной влажности в границах нормы. Вытяжная система на производстве должна отвечать строгим требованиям, потому что в процессе работы предприятия нередко образуются вредные и токсичные вещества. Погрешности в самой системе или ее монтаже способны привести к тяжелым последствиям.

Характеризовать воздуховоды можно по таким параметрам:

  • материалам;
  • форме сечения;
  • площади сечения;
  • наличие или отсутствие теплоизоляции.

Ниже детальнее рассмотрим основные характеристики деталей, по которым внутри вентиляционной системы движется воздух.

Материалы

Сегодня детали для монтажа конструкции для проветривания помещений выполняются из самых различных материалов. Воздуховоды бывают металлические, пластиковые и текстильные.

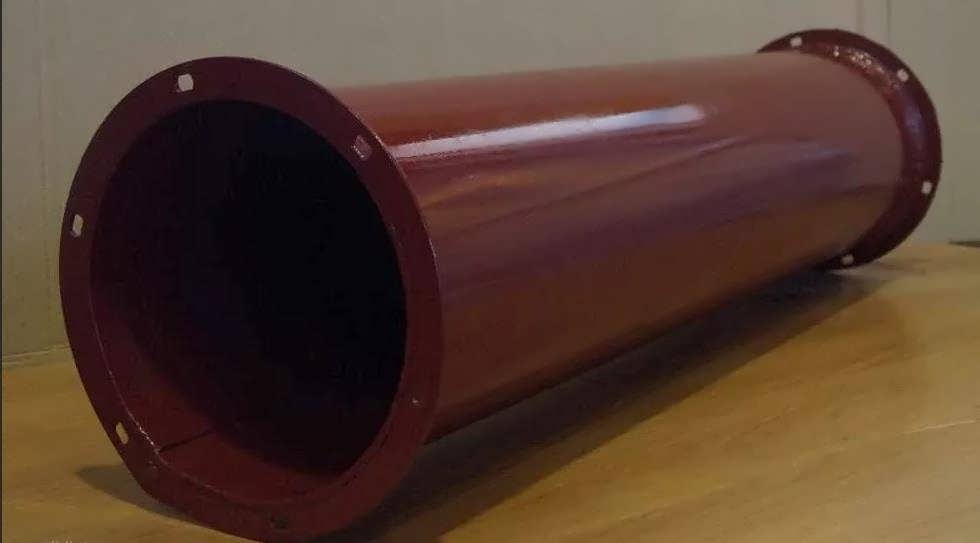

Металл

Наиболее частое использование в производстве труб для вентиляции имеет металл. Данный материал незаменим, когда эксплуатация конструкции происходит при повышенных температурах и высоком давлении. Оцинкованные воздуховоды применяются везде, кроме среды с агрессивными газовыми смесями. А вот коррозия этому материалу не страшна, поскольку цинковый слой на поверхностях деталей создает защиту. Холоднокатаная оцинкованная листовая сталь для производства труб имеет толщину 0,5-1,4 мм и может служить при относительной влажности 80% и температуре 80 градусов Цельсия.


Черная сталь, как материал для воздуховодов, выдерживает более жесткие условия, связанные с огнестойкостью, но быстрее поддается коррозийным процессам. Из-за этого недостатка ее используют для изготовления труб реже. Эксплуатируют трубы с черной стали на производстве.


Воздуховоды, сделанные из нержавеющей стали характеризуются универсальностью, и эксплуатируются при любых условиях. Но ее слишком высокая стоимость часто является сдерживающим фактором для использования конструкции из этого материала.

Недостатки металлических систем вентиляции кроются в их громоздкости и высокой проводимости тепла. Поэтому, если данные трубы проходят сквозь неотапливаемое помещение, то они требуют теплоизоляции.

Пластик


Пластиковые детали имеют прекрасную прочность, маленький вес, их легко монтировать и проводить демонтаж, не поддаются коррозии, недорогие. Недостатками труб из данного материала являются недостаточные характеристики по отношению к повышенным температурам и механическим ударам.

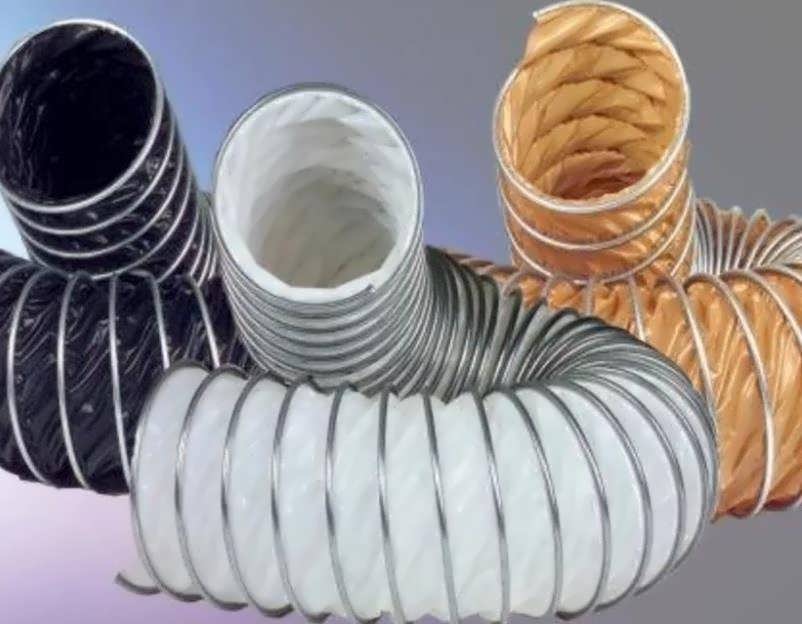

Текстиль


Еще существуют тканевые или текстильные воздуховоды. Их монтируют на приточную часть, что позволяет свежему воздуху равномерно попадать внутрь помещения. Их преимущества состоят в простоте использования и создания в помещении красивого интерьера, даже без обшивания коробом.

Форма и площадь сечения

Трубы по конфигурации внутреннего сечения бывают круглые, овальные и прямоугольные. Специалисты отмечают высокую эффективность круглых деталей, потому что в них сопротивление воздуха сведено к минимуму. Прямоугольные — проигрывают в эффективности, но имеют компактность, их проще расположить в углу под потолком Овальные воздуховоды имеют более высокую стоимость, чем остальные, поэтому они наименее востребованы.

Кроме формы труб, очень важными параметрами являются их внутренние размеры сечения. Ведь от величины непосредственно зависит скорость движения воздуха. Для жилых домов она должна быть ограничена до 4 м/с, иначе людям будет мешать гул изнутри вентиляции.

Жесткость

И еще один показатель, который характеризует воздуховоды, это степень жесткости. Они бывают:

  • жесткие;
  • полужесткие;
  • гибкие.


У каждой категории есть свои преимущества. Сегодня более широко используются жесткие конструкции, они имеют постоянную форму и прокладывают их по заранее продуманному маршруту. Гофрированные трубы позволяют при их монтаже изменять направление. Использовать гибкую деталь легко: ее можно растянуть на нужное расстояние, и даже развернуть на 180 градусов, при этом она сохранит свои свойства. Это особенно ценно при наличии множества сложных участков, которые изобилуют пересечениями с другими конструкциями.

Недостатками гофрированной поверхности является сложность ее очистки после оседания пыли и других загрязнений. Еще у данной трубы повышенное аэродинамическое сопротивление, и в итоге появление шума. Как бороться с шумом можно узнать здесь.

В каждом отдельном случае должен быть оправдан выбор той или иной категории воздуховода.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м³/ч;
  • коттеджи – 500-2000 м³/ч;
  • офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

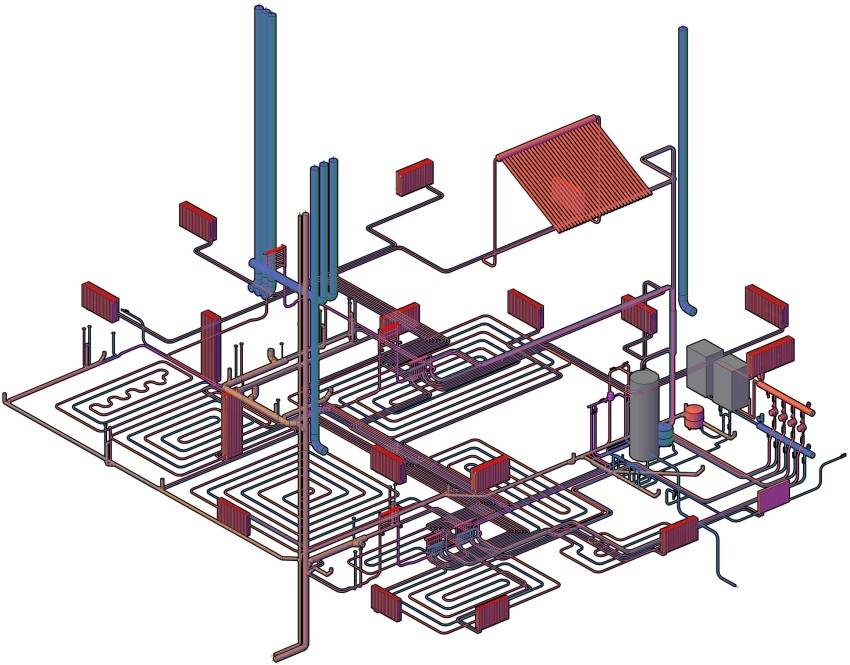

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

Воздуховоды для вентиляции: преимущества, недостатки

Существуют жесткие и гибкие воздуховоды для вентиляции, имеющие свои преимущества и недостатки.

Жесткие вентиляционные трубы дешевле, отличаются прочностью и надежностью, но требуют большего количества соединительных элементов.

Гибкие коммуникации проще, удобнее в монтаже, позволяют легко реализовать сложные конфигурации прокладываемой трассы.

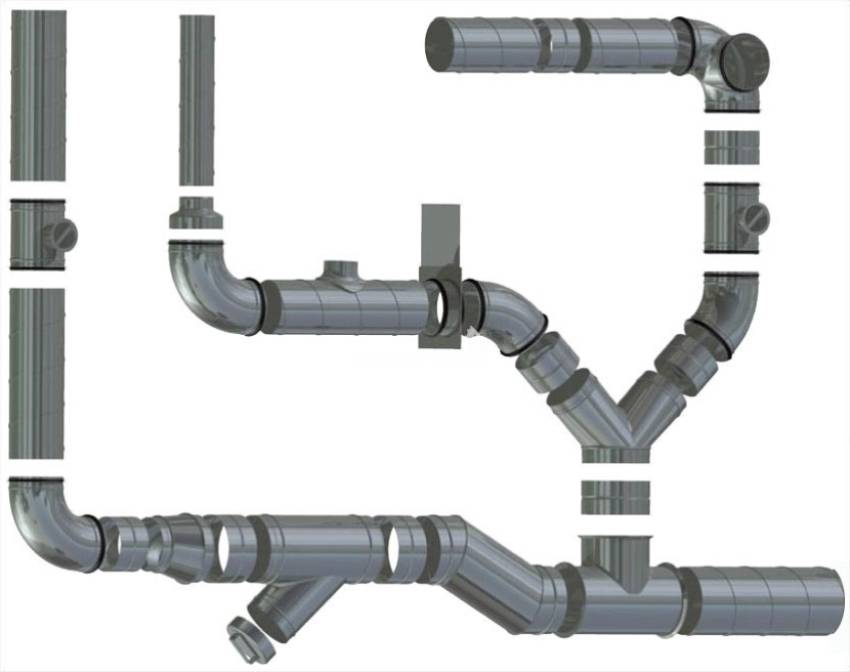

Воздуховоды по форме сечения

В зависимости от сечения различают воздуховоды:

  • круглые – используемые чаще всего;
  • прямоугольные – выбор профессионалов;
  • эллиптические – редко применяемые.

Круглый вариант позволяет уменьшить расход материала, улучшает распределение воздуха, отличается увеличенной жесткостью, прочностью.

Прямоугольная форма упрощает крепление воздуховодов вентиляции при их установке. Она также при равном сечении имеет меньшую высоту, что нередко является важным фактором для размещения вентиляционных коммуникаций.

Эллиптическое сечение обладает промежуточными характеристиками, но является более сложным в изготовлении.

Для круглых и эллиптических воздуховодов используются спиральные или прямошовные конструкции.

Как выбрать материал воздуховода

По используемым в производстве материалам воздуховоды подразделяются на:

  • металлические;
  • тканевые;
  • полимерные.

Металл является классическим материалом для изготовления труб вентиляции. К его преимуществам относятся:

  • прочность, долговечность;
  • стойкость к влаге – особенно у нержавеющей и оцинкованной стали;
  • износостойкость;
  • удобство монтажа;
  • надежность;
  • устойчивость к высоким температурам.

Для помещений с повышенной влажностью при значительных температурах рекомендуется использовать оцинкованную сталь. В особо сложных условиях применяется «нержавейка». Для гибких воздуховодов часто используется фольга алюминиевая.

Следует знать, что изготовление вентиляционных воздуховодов из металла и монтаж оборудования, требуют особых навыков, профессиональных инструментов для работы.

Все большее применение находят воздуховоды из пластика. Они отличаются:

  • низкой стоимостью;
  • малым весом;
  • уменьшенным сопротивлением потоку;
  • легкостью очистки;
  • возможностью упрощенного монтажа;
  • высокой герметичностью;
  • устойчивостью к коррозии.

В качестве материала широко используются полиуретан, полипропилен и особенно часто поливинилхлорид. Особенно удобны гибкие пластмассовые воздуховоды.

Воздуховоды из ткани не нуждаются в теплоизоляции и характеризуются:

  • чрезвычайно малым весом;
  • легкостью перевозки и монтажа;
  • отсутствием конденсата на поверхности при работе.

В основном их изготавливают из полиэфирного волокна.

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

Правила и рекомендации по монтажу

Способ соединения гибких частей воздуховода

Чтобы смонтировать гибкий воздуховод для вентиляции по всем правилам, придерживаться нужно таких рекомендаций:

В помещениях с температурными перепадами или в неотапливаемых зданиях необходимо монтировать только утеплённые воздуховоды

Для этих целей лучше вызвать профессионала, поскольку рукав имеет внушительный вес и требует осторожного обращения.
При устройстве теплоизоляционного гофрированного рукава стыки между элементами нужно проклеивать специальной лентой. Она помогает дополнительно сохранить тепло и ослабить уровень шума при транспортировке воздушных масс.
Перед началом работ гибкие воздуховоды необходимо растянуть на максимальную длину

Такое их положение снижает сопротивляемость воздуха при движении воздуха в трубах и уменьшает уровень шума.
Для сохранения давления в магистрали необходимо делать максимальный радиус поворота. Он должен быть не меньше двух диаметров трубы.
Допускается комбинация гофрированных труб из ПВХ с конструкциями из стали или алюминия.

Магистраль располагается с учётом направления витка спирали в каркасе. Для этого нужно ориентироваться на направление закрученного потока воздушных масс, которые транспортирует вытяжка. Часто направление расположения спирального витка указывается на упаковке с гофрированным элементом.
Для вертикальных участков линии используются жёсткие элементы из стали.
Обязательно учитывается максимальная температурная нагрузка на гибкие воздуховоды при их выборе.
Ни в коем случае нельзя устраивать вентиляционные гофрированные рукава в земле.
Для герметизации всех соединений применяют специальные гибкие вставки.
Между соседними крепежами не допускается загиб или провисание более 5 мм.
Гибкая магистраль вентиляции не должна соприкасаться с элементами отопления.

Виды воздуховодов

Как уже было сказано, работа вытяжного устройства невозможна без специализированного воздуховода. Существует несколько видов вытяжных труб, отличающихся друг от друга множеством параметров, однако главная разница выражается в материале, который использовался при их изготовлении.

Помимо этого, они могут отличаться между собой следующими характеристиками:

  • длиной воздуховода;
  • размер одного диаметра;
  • форма сечения (прямоугольные, круглые или плоские);
  • по гибкости.

Как же выбрать воздуховод для вытяжки? Чтобы получить ответ на этот вопрос, стоит подробнее рассмотреть различия между вытяжными трубами, созданными из различных материалов.

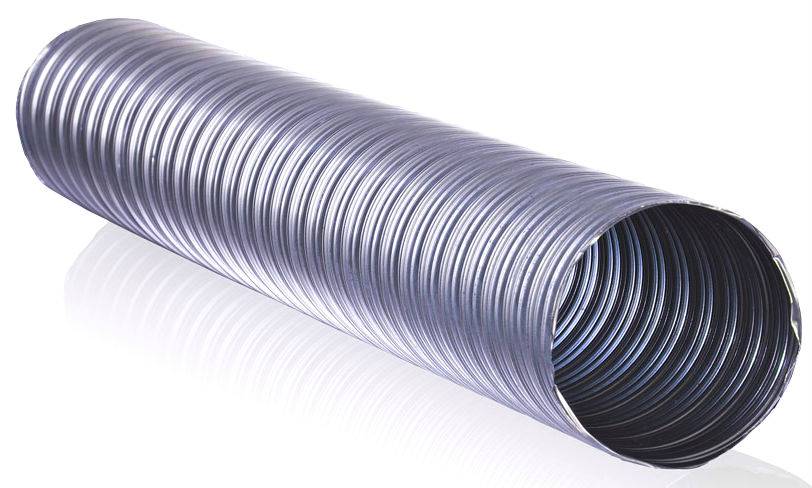

Алюминиевый

Алюминиевый воздуховоды являются наиболее частым вариантом, который используется для проектирования принудительной системы вентиляции. Их сечение может быть как круглым, так и прямоугольным.

К основным преимуществам таких конструкций можно отнести:

  • простота монтажа – алюминиевые воздуховоды легко режутся и гнутся;
  • отсутствие резонансного шума;
  • относительно вытяжных труб из пластика, алюминиевые продаются по достаточно демократичной цене;
  • маскировка – алюминиевые трубы достаточно легко замаскировать, тем самым сохраняя эстетичный интерьер кухни.

Пластиковый

Пластмассовые воздуховоды так же, как и алюминиевые, могут выпускаться с прямоугольным или круглым сечением. Мнение экспертов, о том какая форма сечения является наиболее подходящей для проектирования принудительной системы вентиляции, очень часто отличаются. Кто-то считает, что лучше использовать квадратные воздуховоды из пластика, так как они не отлично впишутся в дизайн помещения, кто-то наоборот предпочитает круглые, так как их производительность значительно выше.

Основные преимущества пластиковых воздуховодов выглядят следующим образом:

  • практически полное отсутствие шума;
  • высокая универсальность – пластиковые вытяжные трубы отлично справляются с выводом как запахов, так и влаги;
  • длительный срок эксплуатации – минимальный срок службы пластикового воздуховода составляет как минимум десять лет;
  • пластик не нуждается в дополнительно обслуживании и уходе;
  • малый вес позволяет монтировать воздуховод подобного типа без использования дополнительных конструкций.

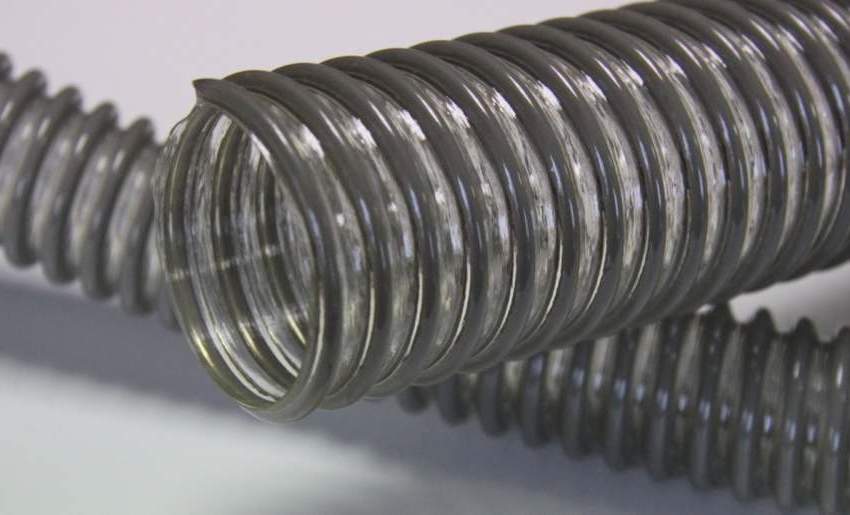

Гофрированный

Гофрированный воздуховод может создаваться как из пластика, так и из алюминия. Раньше, для его производства использовали оцинкованную сталь, сейчас же такой материал применяется все реже и реже.

Главный достоинством гофрированной вытяжной трубы является ее гибкий канал. Он позволяет удлинять или укорачивать трубу, сгибать канал для поворотов без использования каких-либо дополнительных материалов и крепежных элементов. Помимо этого, гофрированный воздуховод обладает небольшим весом, что также значительно облегчает процедуру его монтажа.

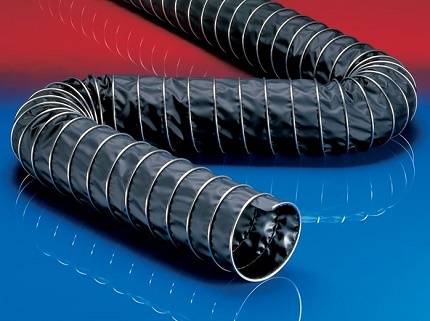

Ограничения в использовании гибкого воздуховода

Противопожарный клапан нельзя устанавливать на гибкий воздуховод

Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:

  • вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей);
  • системы вентиляции с температурой входящих воздушных масс от +120 градусов;
  • системы и магистрали с избытком тепла на отдельных их участках;
  • линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения);
  • прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки;
  • прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа;
  • непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.

К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
