Воздушный клапан для канализации и его применение

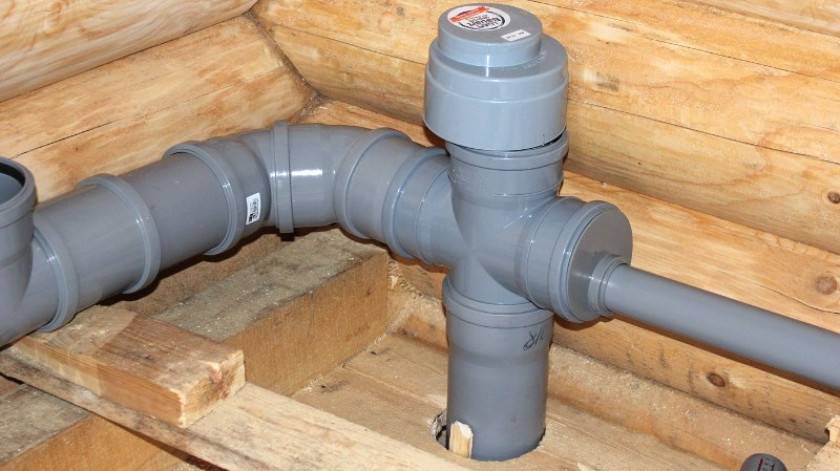

Определяем место установки

Для монтажа в квартире, прибор крепится на трубопровод, находящийся в вертикальном положении. Подобный способ не обеспечит вентиляцию стояка, но в конкретной области позволит устранить появление запахов.

Рекомендуется установить канализационный воздушный клапан и в частном доме. При этом можно не проводить фановую конструкцию через крышу. Но некоторые специалисты утверждают, что он должен монтироваться только, как вспомогательная деталь к стояку.

В частных домах и в квартирах ставится канализация из пластика. Воздушные элементы также делаются из полипропилена или ПВХ.

Клапан обязательно ставится:

Что такое канализационный аэратор и зачем он нужен

Обычная бытовая канализация включает в себя центральный стояк диаметром 110 мм, к которому подключаются трубопроводы от сантехнических приборов — унитаза, раковин, ванны, душевой кабины. Каждое из сантехнических устройств имеет гидравлический затвор в виде U-образного отвода или колена с боковым ответвлением, который реализован в подключаемом к приборам сифоне.

При сливании в канализацию больших объемов воды, она полностью перекрывает проходной канал стояка и втягивает воздух, образуя над водным столбом разряженное пространство. В открытом стояке атмосферный воздух поступает в проходной канал через его входное отверстие, заполняя разряженный объем, и канализация работает в своем обычном режиме функционирования.

Но если стояк находится внутри жилого помещения в квартире или частном доме, из-за того, что его по разным причинам не вывели, как обычно, на крышу, постоянно открытое состояние труб способствует проникновению в помещение канализационных запахов. Это ухудшает комфортность проживания и заставляет пользователей искать решение проблемы.

Принцип работы вакуумного клапана

Самый простой выход из ситуации — закрыть входное отверстие внутреннего стояка наглухо заглушкой, не пропускающей посторонние запахи. Но в этом случае при спуске в канализационный канал больших объемов воды появившееся разряжение не сможет втягивать дополнительные порции воздуха снаружи стояка — это приводит к тому, что в канализационную систему всасывается вода из гидрозатворов.

В результате после каждого слива больших объемов стоков, гидрозатворы в одном из сифонов будут нарушены, за исключением затвора унитаза, имеющего слишком большой объем, и в помещение начнет проникать дурно пахнущий воздух из канализации.

С данной проблемой помогает справиться вентиляционный вакуумный клапан, или как его обычно называют — канализационный аэратор. Прибор имеет несложную конструкцию, основным элементом которой является клапан. Аэратор для канализации имеет следующий принцип работы.

В обычном состоянии без пользования канализацией воздушный клапан перекрывает сквозной проходной канал аэратора под собственным весом, и в помещение не проникают посторонние запахи. Как только происходит сброс больших объемов воды и в стояке образуется разряжение, легкий клапан приподнимается, всасываясь разряженным воздухом. При этом он освобождает проходной канал, и через аэратор в канализацию начинает поступать наружный атмосферный воздух, уравнивающий давление в системе. В результате гидрозатворы в бытовой сантехнике не нарушаются и канализация работает в обычном режиме.

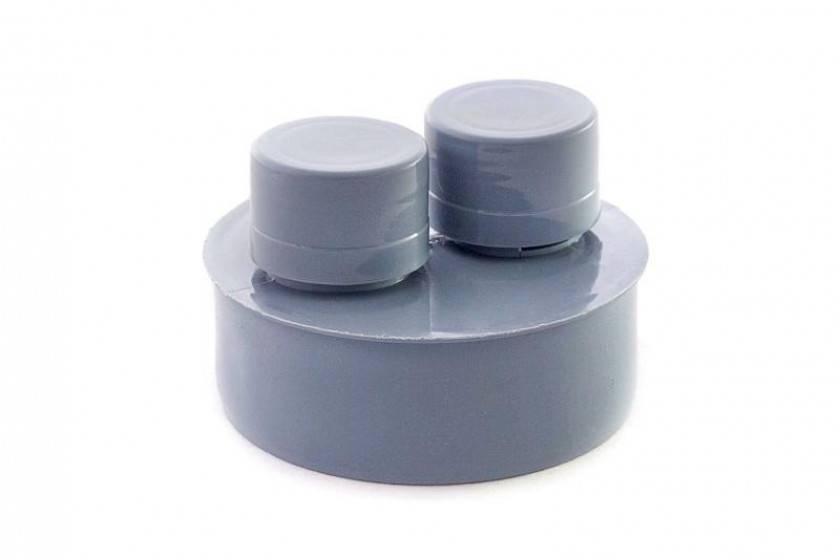

Конструкция аэраторов

Устройство и принцип действия

Фановые клапаны для канализации конструктивно состоят из таких элементов:

Корпус полипропиленовый или из поливинилхлорида. Имеет боковое отверстие/разрез.
Шток (или резиновая мембрана). Является основной частью приспособления. Способствует открытию/закрытию бокового отверстия аэратора.
Плотная прорезиненная прокладка, обеспечивающая герметичность аэрационного устройства в закрытом положении.
Верхняя крышка.

Работает аэратор по такому принципу:

При залповом сбросе стоков в канализацию в сети резко повышается разреженное давление. Как правило, это происходит при сливе сточной воды унитаза и др. В этом случае жидкость уносит с собой много воздуха. В результате влага из гидрозатворов и колен сантехники также всасывается в магистраль, открывая доступ неприятным запахам из коллектора в квартиру/дом.
Фановый клапан при повышении давления открывает свое боковое отверстие, выравнивая показатели атмосфер в системе. Благодаря такому принципу работы канализационного аэратора вся жидкость в гидрозатворах/сантехнических коленах остается на месте. Амбре не проникают в помещение.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

вид трубопровода канализации в частном доме;
номинальный уровень давления в стояке;
габариты механизма клапана фановой трубы;
способ монтажа;
материал аэрационного клапана и уровень его прочности;
вид аэратора (мембранный, антивакуумный и др.);
возможность плавной регулировки прибора при возникновении поломки;
механизм работы клапана;
наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

на основной стояк;
на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

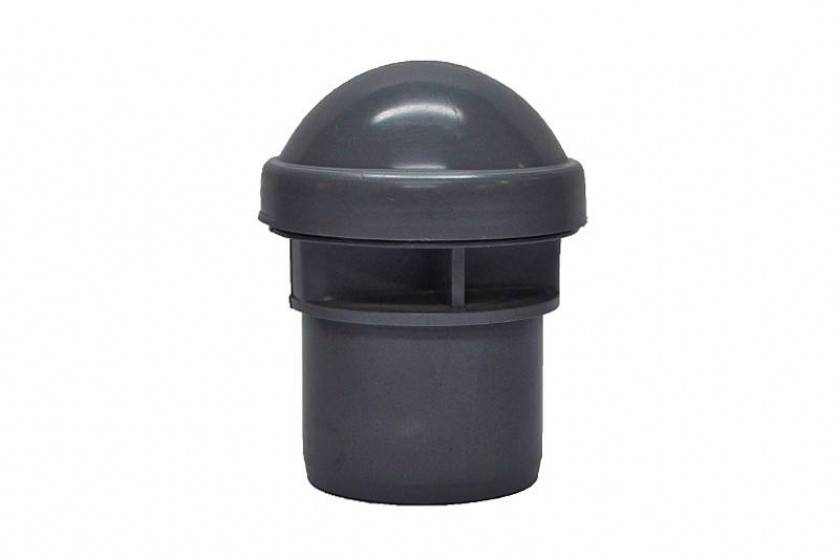

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 22.22%

Нет 77.78%
Проголосовало: 18

Мне нравится1Не нравится

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования. Подъемные клапаны классифицируются на:

Подъемные клапаны классифицируются на:

Клапаны, которые ввариваются в канализацию.
Те, которые крепятся к трубам с использованием фланцев.
Резьбовое соединение.
Межфланцевые, они зажимаются между трубами.

Виды и размеры 110, 50 мм и т.д.

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
автоматические – необходимы для выведения воздуха при повышенном давлении;
комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.

Смотреть видео

Виды канализационных аэраторов по конструкции:

приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
шаровой клапан с затворной пружиной;
демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

низкая стоимость;
метраж трубопровода сокращается, поэтому осуществляется его экономия;
энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.

Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.

приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Смотреть видео

Установка воздушного клапана

Клапан для канализации необходим для вентиляции внутри помещения. Аэратор для канализации оснащен специальной мембраной, реагирующей на изменение давления в трубопроводе. С использованием аэратора не обязательно выводить фановый стояк на кровлю. Благодаря установке воздушного клапана, вентиляционный канал заканчивается на чердаке дома.

Для информации. Воздушные клапаны начали применять впервые для того, чтобы решить проблему замерзания вентиляции в холодном климате. В настоящее время в связи с постоянно возрастающей сложностью процессов требуются воздушные клапаны чрезвычайно надежные и долговечные.

Аэрационный клапан на стояке необходимо устанавливать на чердаке, поскольку замороженный он не работает. Запахов в доме не должно ощущаться, именно для этого нужен аэратор в канализации. Если в доме воздушный поток проходит по нескольким установленным стоякам, и основной выведен на крышу, то на другие можно установить аэратор канализационный 110. Такое техническое решение значительно сократит расходы. При выборе устройства следует учесть, что иногда требуется ручная регулировка.

Аэратор канализационный 50 может быть подключен максимум к двум сантехническим приборам. Монтируется воздушный клапан для канализации (аэратор 50 мм) вертикально:

от сантехнического оборудования не менее чем за метр;
в конце линии, после крайнего прибора;
на минимальном расстоянии 0,35 м от пола.

Аэраторы для канализации, как правило, устанавливаются в системе выше верхней точки слива, с доступом для проведения визуального осмотра и технического ремонта. С правильно установленным аэратором система прослужит долго, но периодическая проверка состояния клапана обязательна.

Разновидность канализационного клапана

Назначение и конструкция

Конструкция всех аэраторов одинакова. Корпус, выполненный из ПВХ, имеет верхнюю съёмную крышку с надёжным креплением. Крышка нужна для обслуживания, осмотра и ремонта устройства. Боковое отверстие для подачи или выпуска воздуха и механизм движения клапана. Механизмом может служить шток или мембрана, действующая в одну сторону.

Устройство воздушного клапана для канализации

Главная задача этого устройства – компенсировать давление в канализационной системе и не допустить проникновение запахов в помещение. Современные бытовые устройства создают дополнительную нагрузку на канализационную систему и выведенного на крышу стояка уже недостаточно, равно как и сифона.

В состоянии покоя стабильное давление в канализационной системе прижимает мембрану, делая аэратор закрытым. При сливе воды атмосферное давление в канализации изменяется, воздух становится разреженным. Аэратор приоткрывает мембрану и впускает воздух в канализацию, втягивая его через боковое отверстие. Когда давление воздуха сравняется с атмосферным, клапан закрывается. Водяной замок в сифоне не может сдерживать резкие толчки воздуха и канализационные газы попадают в помещение. Особенно заметно это явление при сливе воды из бачка унитаза.

Принцип действия аэратора

Именно разница атмосферного давления не позволяет газам проникнуть в помещение во время открытие мембраны. Воздух из зоны с низким атмосферным давлением физически не может поступить в зону высокого давления. При обратном движении канализационных стоков клапан остаётся закрытым, делая доступ в помещение невозможным.

Советы по эксплуатации

Во время применения электрических аэраторов нужно избегать контакта с влажной поверхностью, чтобы предотвратить короткое замыкание и поражение человека током. Поэтому не рекомендуется использование во время дождя или других осадков.
Необходимо следить за сетевым шнуром устройства, дабы он не попал в рабочую зону.
Перед процессом аэрации, участок нужно осмотреть, убрать камни, ветки и другие предметы, которые могут затруднить работу устройства. Не рекомендуется работать на очень крутых склонах.
Выбирают устройство исходя из площади территории, которую нужно обрабатывать. Для небольших газонов идеально подойдут механические, для средних территорий – электрические, для больших площадей – бензиновые.

Аэратор кровельный

Аэратор – это весьма простое устройство, которое поможет сэкономить время и силы при обработке почвы.
