Обустройство своими руками колодца из бетонных колец

Бетонирование площадки

Долговечность конструкции обеспечивает правильное приготовление раствора. Цементно-песчаный не годится, т.к. через несколько месяцев поверхность растрескается, начнет крошиться. Чтобы приготовить качественный бетон, берут чистый песок без посторонних включений, мелкий щебень и цемент, насухо размешивают в пропорции соответственно 5:3:1. Добавляют воду и перемешивают до образования однородного сметаноподобного состояния.
Правильно забетонировать площадку поможет пошаговая инструкция:

  1. Готовят траншею. Вынимают грунт на глубину 30 см, устраивают песчаную подушку слоем 15 см. Ее смачивают водой и хорошо уплотняют.
  2. Засыпают 10 см мелкого щебня, трамбуют. Укладывают арматуру или сетку, подложив камни, чтобы она оказалась в слое бетона.
  3.  Вокруг устраивают опалубку из досок. Все пространство разделяют на сегменты — это предохранит от разрушения отмостки в морозную погоду. Используют рейки, которые после схватывания бетона вынимают, а пустоты заполняют раствором.
  4.  Площадку планируют с небольшим уклоном от колец. Уровень выставляют по рейкам.
  5.  Заливают раствором, трамбуют, чтобы удалить пустоты, затем выравнивают. По влажному раствору рассыпают цемент и заглаживают. Процедуру повторяют несколько раз — это укрепляет поверхностный слой.
  6.  Площадку прикрывают мокрой мешковиной и оставляют. Следят, чтобы материал не высыхал, регулярно смачивают.

Плотное примыкание бетона к шахте нежелательно, т.к. вспучивание грунта вызывает смещение конструкций.
Особый уход качественно выполненной бетонной отмостке не нужен

Достаточно обращать внимание на ее состояние и вовремя устранять выявленные дефекты. Особенно опасны трещины: в них попадет влага, зимой от мороза бетонное основание разрушится

Но дефекты достаточно просто замазать цементным раствором. В некоторых местах может наблюдаться проседание. Если нет трещин, выравнивать не стоит, т.к. раствор отслоится. При сильных повреждениях участок меняют.

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположению колодца.

  1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
  2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
  3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Выбираем место для колодца

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются

Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

  • имеют существенные возвышения рельефа;
  • расположены неподалеку от скважин или иных водозаборных точек;
  • находятся у крутого берега водоема;
  • густо засажены акацией либо сосной.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Как найти воду для колодца

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Откуда появляется вода?

Типы колодцев

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Какие меры безопасности обязательны при выкапывании колодца

Некоторые колодцы достигают в глубину 20 м, поэтому земляные работы считаются опасными.

Снизить риск несчастного случая позволит соблюдение следующих мер предосторожности:

  1. Не рекомендуется рыть шурф в одиночку, потребуется помощь напарника: один человек работает под землей, второй страхует на поверхности.
  2. От возможных ударов осколками породы голову необходимо защитить каской.
  3. Надлежит тщательно проверять целостность канатов, применяемых при подъеме ведер с грунтом. Аналогичные требования предъявляются и к емкостям для выемки грунта.
  4. Скопившиеся на дне газы способны вызвать головокружение, привести к потере сознания. Используя страховочный пояс, напарник должен незамедлительно доставить человека на поверхность и оказать первую помощь.
  5. Холод и повышенная влажность негативно влияют на здоровье, не рекомендуется долгое время проводить под землей, следует периодически покидать шахту.

Меры безопасности обязательны при выкапывании колодца.

Технология возведения сборного колодца


Опускание колец

Чтобы возвести такой тип колодца, понадобится опалубок, состоящий из двух соединенных колец. Они могут быть сделаны их металла, либо из древесины. Фрагменты можно или купить готовые или своими силами соорудить.

Для возведения такой конструкции на своем участке, потребуются формы (в виде цилиндра). Диаметр каждого кольца разный. В образовавшуюся щель заливают бетонную смесь. Чтобы кольца «сидели» плотно используют щебень.

Процесс:

  1. Вырывают яму. Дно выравнивают.
  2. Опускают первое кольцо. Диаметр его должен быть на пять сантиметров больше следующего за ним.
  3. Низ первого, опущенного кольца, оснащен зубцами. Это позволяет легко, беспрепятственно проникнуть в грунт. Если земля рыхлая, то зубец ни к чему.
  4. Когда, достигли слоя грунтовых вод, под первое кольцо кладут железобетонную плиту.
  5. Подкапывают стены.
  6. После того, как кольцо скрепили с помощью стальных скоб, его опускают в колодец.
  7. Скобы удаляют.
  8. Прокладывают слой уплотнителя (например, канат). Благодаря такому материалу, грязь не попадет в колодец.
  9. После установки 2-ого кольца, очищают швы и скобы. После того, как бетон полностью высохнет, щели бетонируют.
  10. После монтажа труб замазывают щели снаружи.
  11. Для дополнительной надежности кольца укрепляют с помощью скоб с обеих сторон.
  12. Если отверстий в кольцах нет, то их сверлят.

Самостоятельные гидрогеологические изыскания

Приблизительную глубину шахты можно выяснить заранее. Для этого нужно обойти соседние участки и узнать, на каком уровне в расположенных неподалеку колодцах стоит вода. Следует поинтересоваться, для технических или питьевых целей был выкопан колодец, стабильно ли в нем зеркало грунтовой воды.

Заодно стоит поспрашивать, сложно ли было разрабатывать шахту, не встречались ли в ходе копки крупные валуны.

Метод опросов приемлем, если усадьба расположена на равнинной местности с незначительной холмистостью. Там слои горных пород залегают почти горизонтально, приблизительно повторяют форму естественного рельефа.

Зеркало грунтовых вод располагается примерно на одном уровне, т.к. в водопроницаемых породах действует принцип сообщающихся сосудов. Разницу в длине шахты могут дать лишь различия высотных отметок устья колодцев.

Глубину залегания подземной воды в выработке, запланированной к строительству в равнинном районе, тоже можно заранее определить, пользуясь соседским колодцем как ориентиром. Для этого потребуется барометр-анероид.

На шкалу указанного прибора нанесены деления через 0,1 мм. Расстояние между делениями соответствует 1 метру разницы в высотных отметках.

К примеру, замеры возле действующего колодца показали отметку 634,7, а на месте будущей выработки стрелка барометра остановилась на 633,8. Значит, подземные воды появятся на глубине 9 м.


Глубину залегания подземных вод можно определить с помощью барометра-анероида, сравнив показания над соседским колодцем и запланированным местом рыться собственного

Метод опросов не действует в регионах с высоким залеганием скальных и полускальных пород. Особенно, если добывать предстоит трещинную воду, которая распространяется спорадически, иногда перетекает в смежные пласты.

Не слишком помогут опросы в областях с ярко выраженной холмистостью, где невозможно без изысканий точно представить геологический разрез. Хозяевам участков в подобных районах желательно обратиться в местный центр проектирования сетей водоснабжения с водоотведением или в гидрогеологическую организацию.

Дополнительная информация о поисках водоносного слоя представлена в этой статье.

Способы копки

В зависимости от грунтов на участке, где будут проводиться работы, строительство может вестись как открытым, так и закрытым способом.

Закрытого типа. Если грунт сыпучий, с песком, заранее вырытая шахта будет осыпаться. В таких случаях колодец роют из-под колец, которые, скользя по стенкам ствола, опускаются вниз под собственным весом.

Открытого типа. Если в составе грунта много глины, то стенки шахты будут прочными, деформаций можно не опасаться. В этом случае следует применять открытый способ строительства. Сначала роют шахту, затем устанавливают кольца, скрепляют их скобами, если они без замков, замазывают раствором швы.

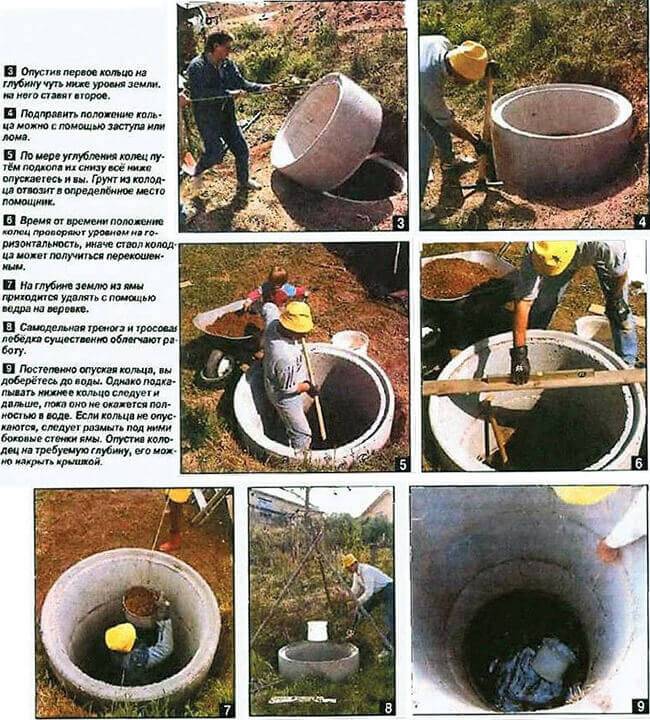

Технология с поочерёдной установкой колец

Перед началом строительства нужно ответственно отнестись к выбору колец. От них зависит не только вкус и качество воды, но и долговечность всей конструкции. Лучшими считаются бетонные элементы с замковыми соединениями. Их проще монтировать. В случае строительства колодца на участке с подвижными грунтами такие кольца не будут смещаться друг относительно друга.

Весь процесс рытья закрытым способом представлен следующими этапами:

  1. С помощью лебёдки и треноги на заданное место опускают первое кольцо.
  2. Далее подкапывают его, вынуждая проседать под собственным весом.
  3. После просадки первого кольца на 1 м, сверху на него ставят второе, соединяя с первым в замок или скрепляя с помощью скоб.
  4. Замазывают цементным раствором шов.
  5. Подобным образом производят установку остальных колец. Последнее ставят, когда впервые появится вода.
  6. На дне делают фильтр около 50 см из камней и щебня.
  7. В качестве гидроизоляции верхние три кольца снаружи обмазывают битумной мастикой и обматывают рубероидом.
  8. Вокруг верхней части делают глиняный замок глубиной 2 м и шириной 1 м.
  9. На оголовок ставят ворот и крышу.

Из преимуществ закрытого способа копки колодцев с железобетонными кольцами выделяют следующие:

  • Визуальный контроль над монтажом.
  • Своевременное выявление и устранение погрешностей.
  • Качественная герметизация колец.
  • Предотвращение осыпания грунта в шахте.

Из недостатков выделяют всего два момента:

  • Ограниченное пространство в стволе.
  • Необходим помощник.

Технология с установкой колец по достижению водоносного пласта

Копка открытым способом подразумевает под собой выемку грунта на полную глубину колодца. По достижении подземного источника в шахту опускают железобетонные кольца. Метод пригоден для плотных, стабильных грунтов, не склонных к осыпанию.

Порядок выполнения земляных работ следующий.

  1. Подготовка шаблона. Из двух реек, длинной равной диаметру шахты, сколачивают приспособление в виде крестовины.
  2. На поверхности почвы производят разметку и снимают плодородный слой.
  3. Далее осуществляют выемку и подъём грунта.
  4. Опустившись на 1 м, устанавливают треногу с подъёмным механизмом и продолжают земельные работы.
  5. По мере углубления ствола, посредством шаблона и отвеса регулярно контролируют его размер и вертикальное расположение.
  6. По достижению водоносного слоя в шахту опускают колодезные кольца, соединяя их между собой скобами. Стыки двух первых колец герметизируют специальными составами.
  7. Для осадки ствола на одно-два кольца в водоносный пласт производят откачку воды с последующим удалением грунтовых масс.
  8. Последнее кольцо ствола устанавливают так, чтоб оно выступало над уровнем почвы на 0,5 м.
  9. На завершающем этапе промежутки между бетонной стеной шахты и грунтом засыпают и утрамбовывают.
  10. Наверху шахты формируют гидроизоляционный замок из глины, поверх которого укладывают щебень.
  11. Завершают строительство установкой ворота и крыши.

Из главных преимуществ открытого метода выделяют:

Неограниченную глубину шахты.

Вместе с этим способ не лишен и недостатков:

  • Сложно контролировать качество монтажа и герметичность стыков.
  • Высока вероятность осыпания стенок шахты.
  • Способ непригоден для сооружения колодцев на неустойчивых грунтах.
  • Большой вес конструкции не позволяет корректировать положение бетонных колец внутри ствола.
  • Высока вероятность попадания загрязнений из-за неплотной засыпки пространства между внешней стеной и грунтом.

Преимущества бетона

Септик для приема хозяйственно-бытовых отходов можно сделать из кирпича, полимерных материалов, камня, металла, бетона. Получаемая конструкция не слишком нагружена, на ее долговечность влияет стойкость исходного материала к воздействию агрессивных веществ, постоянной влажности. Устройство стенок канализационного колодца из бетонных колец считается идеальным вариантом по следующим причинам:

  • Бетонные элементы применяют при возведении септика на различных грунтах, их устойчивость к сжимающим деформациям позволяет выдерживать давление от смещения пластов почвы и подземных вод.
  • Доступность материала.
  • Высокая скорость обустройства канализации с применением бетонных изделий.
  • Канализация из бетонных колец отличается долговечностью и простотой обслуживания.
  • Кольца позволяют сделать устройство нужной глубины и диаметра.
  • Устойчивость материала к агрессивным веществам, составу грунтовых вод и температурным перепадам.
  • Простота самостоятельного монтажа.
  • Большой выбор гидроизоляционных материалов для защиты стенок будущего колодца.
  • Благодаря металлическим элементам арматуры бетонные изделия отличаются высокой прочностью.
  • Изделия заводского производства предназначены для плотной стыковки.

Изделия из бетона долговечны, но и есть свои недостатки

Основные недостатки при работе: вес, определенные трудности с доставкой и погрузочными работами, возможная необходимость применения грузоподъемной техники и дополнительной рабочей силы.

Технология и этапы строительства

Важным этапом в строительстве является выбор колец, которые должны быть из качественного бетона.

Перед началом сооружения объекта следует с ответственностью подойти к выбору основного материала — колец. Они должны быть наполнены бетоном прочных марок, обеспечивать экологическую чистоту жидкости, быть прочными, не пропускающими загрязнений

При выборе следует обратить внимание на высоту и диаметр бетонного изделия. Заливка таких блоков возможна в домашних условиях, но соблюсти при этом все физико-технические параметры качества будет сложно

Поочередная установка колец

При помощи лопаты с коротким черенком производится постепенное вкапывание колец, удаляя почву наружу. Когда кольцо оказалось под действием гравитации полностью в грунте, проводят его выравнивание, определяют центральную ось тяжести. Далее при помощи металлических скоб на первом блоке закрепляют второй и продолжают дальнейшее подкапывание. Когда кольца прекращают движение под силой своей тяжести — это свидетельствует о неверном их размещении по уровню вертикальной оси. Для этого их выравнивают или устанавливают сверху груз.

Подкапывание и установку колец продолжают до того уровня, пока не достигается водоносный пласт, при этом жидкость постоянно откачивают электронасосом. Шахту проделывают дальше, пока насыщение водой не начнется с большим ускорением. Не прекращая откачку, устанавливают и выравнивают фильтрующее устройство, закрепляют блоки.

Установка колец в шахту

Для установки элементов конструкции в шахту применяют специальный механизм подъема или кран.

Такой метод сооружения колодцев не приобрел особой популярности среди пользователей, он предусматривает:

  • Присутствие плотных грунтов. Во время монтажа блоков стены шахты могут просто обрушиться.
  • Наличие механизма для подъема или крана. Кольца устанавливаются друг на друга по очередности.
  • Фиксация бетонных элементов. При помощи металлических пластин или скоб элементы колодца соединяются друг с другом.

Гидроизоляция

При окончании монтажных работ приступают к работе по изоляции шахты. По видам различают 2 группы мероприятий:

  • Внутренняя гидроизоляция. Процесс заключается в заделке стыков между кольцами цементно-песковым раствором. А также заделываются трещины и механические деформации на поверхности бетонных блоков, при этом категорически запрещается использование смесей на битумной основе.
  • Внешняя гидроизоляция. Особую популярность имеет народный способ — сооружение «глиняного замка». Для этих целей вокруг шахты делают углубление диаметром до 0,5 м и глубиной до уровня верхневодки. Далее укладывают и трамбуют глину, а после заливается опалубка.

Донные фильтры

В случае, если на дне колодца мягкая глина или песок сооружают фильтрующий элемент из мелкого гравия.

Сооружение фильтрующего элемента становиться целесообразным, если дно колодца располагается на мягкой глине или на песке. Для создания фильтра выполняется засыпка дна мелким гравием и последующее его трамбование. Если сооружение располагается на плавуне, то сначала кладут деревянный щит с отверстиями, далее выполняют такие же действия, что и выше.

Септик из бетонных колец для частного дома

Термин «септик» четко определен государственным стандартом под номером 25150-82. В этом документе четко прописано, что септик – это конструкция, в которой производится механическая очистка стоков, где применяются такие процессы как отстаивание и сбраживание получаемого осадка анаэробным способом. То есть, в большей степени очистка проводится именно отстаиванием.

Такие сооружения очищают загрязненную воду на 65%. Чтобы довести этот показатель до 100%, дополнительно строят фильтрационные элементы: поля, колодцы, канавы, траншеи и прочее, которые закладываются в грунт. Именно последний и выполняет функции фильтра.

Для септиков из ЖБИ колец используют стандартные изделия высотою 0,9 м и диаметром 1, 1,2, 1,5, 1,7 или 2 м.

Плюсы и минусы системы

Начнем с преимуществ:

  1. Высокая прочность конструкции, которая выдерживает нагрузки от морозного пучения грунта.
  2. Срок службы почти не ограничен.
  3. Это энергонезависимое сооружение, если подача стоков производится самотеком.
  4. Простота монтажа. Можно провести вручную, если установка проводится на небольшую глубину.
  5. Небольшие денежные затраты.
  6. Септик этого типа можно использовать в домах, где постоянно проживают люди.
  7. Практически нулевое обслуживание. Очищать септик от ила рекомендуется один раз в год.

Недостатки:

  1. Нельзя устанавливать при высоком уровне грунтовых вод – не ниже 1,3 м.
  2. Если привлекается в процессе монтажа специальная техника, то расходы резко увеличиваются.
  3. Дополнительные фильтрационные сооружения занимают много места на участке. Плюс – это дополнительные расходы.
  4. Если стоки отводятся в септик принудительно, конструкция тут же становится энергозависимой.

Достоинства и преимущества бетонных колодцев

Возведение колодцев проводится в тех местах, где нет возможности подключиться к центральному водопроводу или отсутствует электричество. Выбор в пользу конфигурации и устройства этого сооружения определяется финансовыми возможностями владельца недвижимости, типом грунта и глубиной, на которой залегает водоносный слой. Как правило, предпочтение отдается изделиям из бетона.

Бетонные конструкции имеют такие достоинства:

  1. Доступная цена. Она значительно ниже, чем расходы на обустройство скважины на воду. Учитывая то, что все работы можно сделать своими руками без использования подъемного оборудования, хозяин участка ощутимо сокращает свои расходы, так как ему не нужно оплачивать услуги бригады специалистов и аренду спецтехники.
  2. Отсутствие необходимости подготовки и согласования бумаг, нужных для получения разрешения на бурение артезианской скважины. Фактор времени очень важен для частных застройщиков.
  3. Простота возведения. Для того чтобы построить прямоугольный или круглый колодец, не нужно обладать профессиональными навыками и иметь специальное образование. Достаточно уметь пользоваться бытовыми инструментами.
  4. Легкость в обслуживании. Чтобы постоянно получать чистую воду, нужно периодически вручную чистить внутренние стенки шахты и менять ее донный фильтр.

При желании можно легко поменять систему водоснабжения домашнего хозяйства, установив в колодец глубинный или поверхностный насос, работающий на электричестве. Строительство колодцев в частном секторе может проводиться 2 способами: бетонированием и сборкой из колец. Следует подробно рассмотреть каждый из них.

Используем цвет

Если сейчас и копают колодцы, то для их обустройства чаще всего используют бетонные кольца, опуская их в шахту. Такое же кольцо венчает сооружение, отнюдь не украшая его своим видом и унылым серым цветом. А если покрасить?

В таком ярком исполнении даже простое бетонное кольцо становится выразительным

Согласитесь: в таком ярком исполнении даже простое бетонное кольцо смотрится весьма выразительно! При том, что подобный вариант декора предельно прост в исполнении и укладывается даже в самый скромный бюджет. А вот еще удивительно красивая идея:

Нравится средиземноморский стиль? Воспользуйтесь этой задумкой

Обратите внимание на контрастные сочетания и сочные, чистые оттенки. Добавим белого — и солнечное настроение обеспечено

Хотите создать на даче средиземноморскую атмосферу? Воспользуйтесь этой задумкой!

В художественно одаренных натурах вид белого листа (полотна, стены и так далее — нужное подчеркнуть), вероятно, сразу же пробуждает жажду творчества. И рождаются вот такие шедевры:

Расписные колодцы. И совсем не обязательно быть художником — используйте трафареты!

Но даже при отсутствии явных живописных талантов огорчаться не стоит: можно ведь сделать роспись по трафарету, или создать геометрический узор, или вдохновиться на абстрактные картины — все в ваших руках! Понравилась идея? Вам и кисти в руки!

Устройство колодезной шахты

Колодец на даче своими руками выкапывается на глубину от 3 до 15 метров.

Если водоем неглубокий, то стоит проверить воду в нем. Для этого жидкость сдается на анализы.

По сравнению со скважинами водоем обладает длительным эксплуатационным сроком.

Такую систему легче чистить. В водоеме больше запас воды. Обустройство колодца на дачном участке не требует специального разрешения.

Для монтажа трубчатого водоема в почву вбиваются трубы из железа, имеющие диаметр 4-7 см. Они устанавливаются до водяной жилы. На конце трубы располагается отверстие закрытое крышкой из железной сетки. Через них вода поднимается в шахту.

Для подъема жидкости применяются ручные насосы.

Для обустройства шахтного водоема применяются бетонные кольца, которые призваны предохранять воду от загрязнений.

Также делается сруб из надежных пород деревьев: сосны, ольхи или лиственницы. Лучше всего сделать сруб колодца из бруса осины. Данный материал не подвергается гниению.

Дерево для конструкции подбирается с диаметром не менее 15 см.

Не рекомендуется при строительстве колодца применять автомобильные шины. При долгом нахождении в жидкости они выделяют в воду вредные химические вещества.

Чтобы обустроить колодец на даче требуется сделать глиняный замок. Для этого по периметру выкапывается траншея шириной в полметра и на глубину в полтора метра. Углубление засыпается щебнем, песком и глиной. Наполнение тщательно утрамбовывается, заливается бетоном с уклоном наружу. Подобная конструкция защищает водоем от загрязненных  вод.

Колодец из природного камня будет служить долгое время и прекрасно впишется в природный ландшафт

Дно источника застилается гравием. Сруб для колодца возле дна выполняется в виде шатра, что способствует собиранию воды. Верх колодца  оборудуется навесом и крышкой.

Нельзя устанавливать водоем поблизости с выгребными ямами и навозными кучами.

Существуют следующие типы колодцев:

  1. Монолитный водоем устанавливается на опалубке, которая бетонируется. Крепления выводятся выше поверхности земли.
  2. Колодец из бетонных колец делается из готовых элементов. Для соединения деталей используются скобы.
  3. Выполняется строительство шахты из бетонных пластин, которые устанавливаются с помощью стандартной кладки.
  4. В строительстве колодца применяется камень. Материал укладывается на раствор, а с внешней стороны засыпается галька.
  5. Конструкции из дерева имеют форму квадрата. Сруб собирается с верхней или нижней части. При наращивании снизу делается венец, который прижимается к предыдущему элементу.

Схемы устройства канализации

Основным принципом изготовления резервуара для сточных вод из этого материала, является соблюдение уклона по ходу размещения отдельных секций. Уклон создаётся соединением промежуточными элементами – трубами, его величина должна быть в пределах 1-3 миллиметров на метр протяжённости системы.

При меньшем уклоне может происходить задержка твёрдых составляющих слива. Такой же эффект наблюдается и при большем уклоне – вода стекает быстрее, чем перемещаются загрязнения. Таким образом формируется засор в трубе, который нужно удалять с применением специальных средств.

На приведённой схеме устройства для очистки сточных вод указаны все основные элементы конструкции, назначение которых буде описано ниже.

Бетонные и монтажные работы

Укладка бетонных колец для колодца.

По плотному выровненному основанию выполняется подбетонка слоем 80-120 мм. Для нее используется тощий бетон марки 100.

Его приготавливают из следующего расчета: на 25 кг цемента закладывается 105 л щебня, 75 л песка и 20 л воды. Объемные доли отмеряют 10-литровым ведром. Точность концентрации здесь большого значения не имеет.

Опалубку из доски выставляем по периметру так, чтобы основание выходило за пределы колец на 15-20 см, ее верхняя кромка должна располагаться на высоте заливки в уровень. Если нет доски нужной высоты, можно просто забить на нужной высоте по периметру внутри опалубки гвоздики, которые будут отмечать высоту заливки.

Приготавливаем и заливаем бетон.

Заливку тщательно разравнивают в плоскость. При заливке по краям опалубки можно просто провести правилом или подходящей доской по верхним торцам опалубки, как по шаблону. Подбетонку оставляют застывать на 7 дней.

Подрезаем болгаркой ствол скважины так, чтобы он выступал над подбетонкой на 50 см, и затыкаем его пенопластом.

По основанию расстилается рулонная гидроизоляция, ее перехлесты сплавляются с помощью горелки. Вокруг ствола отверстие прорезается аккуратно, без лишних зазоров. Гидроизоляция должна выходить за пределы подбетонки.

Приготавливается гидроизоляционная смесь по рекомендациям производителя.

Схема бетонного кольца.

Нижнее кольцо ставится автокраном прямо на гидроизоляцию. С внутренней стороны неточности сопряжения заполняются гидроизоляционной смесью.

Накладывается слой смеси на верхний торец кольца и устанавливается следующее. По второму кольцу опять наносится смесь и монтируется плита перекрытия. Автокран можно отпускать.

Всю лишнюю выступившую смесь нужно аккуратно снять шпателем и сформировать ровную поверхность без перехода между кольцами

Это важно сделать с внешней стороны колодца для выполнения вертикальной гидроизоляции

По дну колодца укладывается арматурная сетка.

Заливка днища внутри колодца выполняется бетоном марки 400. Для его приготовления на каждые 10 л цемента вносится 11 л песка и 24 л щебня. Толщина заливки должна составлять 120 мм.

Таким же бетоном заливается обечайка на плите колодца. Ее бетонируют по высоте чугунного обода с уклоном от люка к краю плиты. Чтобы уберечь бетон на поверхности от растрескивания, его также лучше армировать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
