Все про расширительный бак для водоснабжения: принцип работы, виды, самостоятельный монтаж

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Как правильно выбирать

Правильный выбор расширительного бака является одной из задач, решение которой обеспечит безопасность эксплуатации системы отопления, в целом.

При выборе мембранного расширительного бака следует обращать внимание на следующие характеристики:

• материал мембраны, устойчивость ее к высоким абсолютным значениям давлений и температур и их перепадам;
• материал корпуса и его покрытие, в том числе внутреннее (устойчивость бака к коррозии);
• соответствие устройства санитарным и гигиеническим требованиям;
• исполнение (способ монтажа, в том числе и цанговых фитингов для пневмотрубок — написано в этой статье).

Главной характеристикой, по которой производится выбор бака, является его объем.

Расчет оптимального объема

В некоторых источниках встречается совет по выбору объема расширительного бака в пределах 10% общего объема теплоносителя в системе отопления.

Такой метод определения вместимости расширительного бака (как рассчитать объем гидроаккумулятора для отопления) базируется на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве до 100 градусов не превышают величины 0,08.

Однако, этот вариант расчетов не учитывает давления в системе и может давать значительные погрешности.

Более точный метод расчета необходимого объема мембранного бака использует соотношение:

V = C * Bt / (1 — ( Pmin / Pmax)).

В этом выражении:

• С – объем теплоносителя в системе;
• Bt – коэффициент теплового расширения теплоносителя;
• Pmin – начальное (настроечное) давление в расширительном баке;
• Pmax – допустимое давление в системе (давление срабатывания предохранительного клапана).

Объем теплоносителя в системе определяется с учетом всех ее узлов. Этот параметр может быть получен из проектной документации на отопление.

Если же она недоступна, и определить точную величину показателя затруднительно, можно прибегнуть к ориентировочному расчету.

Суть его состоит в том, что объем теплоносителя в отопительных системах, напрямую, связан с отопительной мощностью – на каждый кВт приходится порядка 15 л жидкости.

Коэффициент теплового расширения жидкости определяется ее составом — чаще всего, в системах отопления частных домов и квартир используется вода, но не исключено и добавление в нее гликолей для улучшения характеристик.

Кроме того, этот коэффициент зависит от температуры теплоносителя.

Найти необходимые величины можно в таблицах объёма воды в трубе, которые приводятся в специальной литературе или на соответствующих интернет-ресурсах.

Максимальное давление в системе определяется минимальной из величин, допустимых для различных узлов. Именно на нее настраивается предохранительный клапан.

Настроечное (минимальное) давление бака соответствует первоначальному давлению в системе отопления при холодном теплоносителе.

Для большинства устройств существует возможность его точной регулировки штатными средствами (стравливания воздуха из бака или его накачкой обычным насосом).

Давление в баке можно контролировать при установке на него манометра.

Полученные в результате расчета значения дают увеличение объема теплоносителя в системе при его нагреве.

Бак выбирают по расчетному значению, с учетом коэффициента заполнения, округляя его в большую сторону.

Коэффициент заполнения бака зависит от начального и максимального давления и может быть найден по таблицам, которые предоставляют производители устройств или по таблицам в справочной литературе.

Долой путаницу

В магазинах сантехники вы можете встретить две разновидности этих устройств, отличающиеся друг от друга цветом:

Изображение	Описание

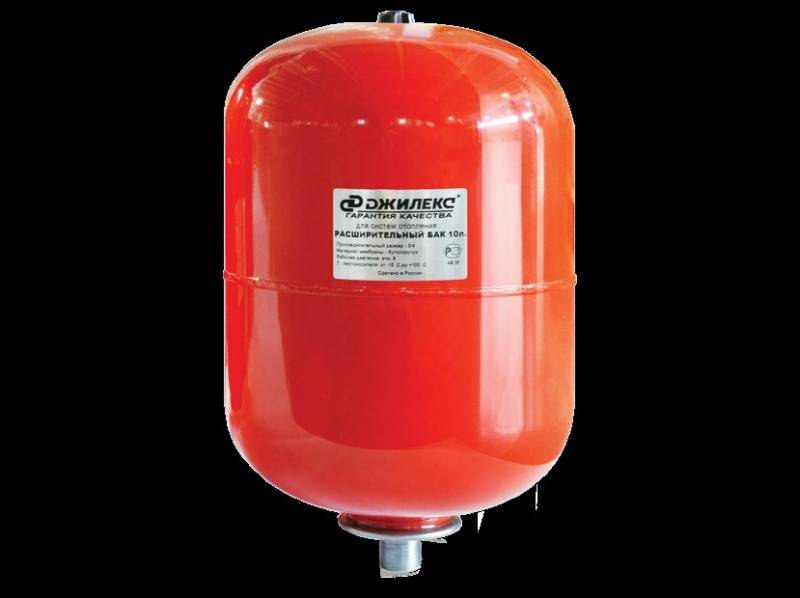

Расширительный бак для горячего	1. Устанавливаемые на отопление — водоснабжение расширительные баки обычно красные и в полном соответствии с названием предназначены для компенсации теплового расширения воды или жидкого теплоносителя при нагреве. Жидкости практически не сжимаются, и при их расширении давление в замкнутом контуре начинает расти с катастрофической скоростью; воздушная подушка тормозит его рост.

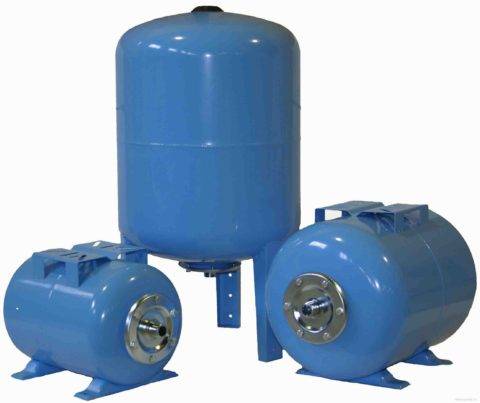

Гидроаккумуляторы, или расширительные баки для систем питьевого водоснабжения — синие	2. Гидроаккумуляторы — синего цвета (см. Гидроаккумуляторы для водоснабжения) . Они позволяют создать автономный запас холодной воды, и выполняют функцию демпфера. То есть, гасят скачки давления при открытии/закрытии запорной арматуры и включении/выключении подающего воду насоса.

Узнать больше о мембранных баках вам поможет видео в этой статье.

Правила подключения и возможные трудности

Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.

В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.

В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.

Монтаж расширительного бака осуществляется по проекту, согласно инструкции

Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.

Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.

• в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
• не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
• подключается запорная арматура;
• подключать бак нужно с учетом перспективы и удобства его обслуживания.

Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения

При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Где устанавливается расширительный бак

Выбор места для расширительного бака зависит как от вида отопительного контура, так и от функций самой ёмкости. Располагают резервуар так, чтобы он эффективно компенсировал расширение жидкости.

Возможна даже установка нескольких ёмкостей, это касается частных домов, для стабилизации работы сети.

Кроме компенсации расширения из-за повышения температуры (как в закрытых, так и в открытых отопительных контурах), расширители также дополняют штатные расширительные баки газовых котлов и принимают излишнюю жидкость в сети.

В открытых отопительных системах, где происходит непосредственный контакт теплоносителя с воздухом, бак устанавливают в самой высокой точке отопительного контура дома. При этом объём ёмкости должен составлять не менее 10% от жидкости. Чаще всего, подобные сооружения самотёчные с большим объёмом циркулирующей жидкости, поэтому удобнее разместить их на чердаке.

Если нет такой возможности, некоторые монтируют баки под потолком, недалеко от напольного газового котла. Это удобно, так как более лёгкий доступ к резервуару даёт возможность постоянно контролировать его функциональность, но такое устройство имеет и негативную сторону, так как портит интерьер комнаты.

Что касается систем закрытого типа — место расширительной ёмкости совершенно не играет роли. Чаще резервуары устанавливают в котельной, или другом помещении, где находятся остальные элементы отопления. В небольших домах, где пространство ограничено, баки монтируют прямо на кухнях, рядом с котлом.

Устройство и функции этого оборудования

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

Поддерживает давление при отключенном насосе.Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.Сохраняет под давлением некоторое количество воды.Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Настройка бака.

Начинаем с P_ст = 4 / 10 = 0,4 бар;

Далее нам нужно создать давление P (накачать воздух в соответствующую камеру расширительного бака).

Какое давление P необходимо накачивать? Воспользуемся формулой от компании Reflex:

P = P_ст+ 0,2 бар, или P = 0,4 + 0,2 = 0,6 бар.

Согласно рекомендациям Reflex P > или = 1 бар.

Поскольку высота дома у нас небольшая и сумма P_ст и P меньше 1 бара, принимаем значение P = 1 бар.

Устанавливаем бак в систему или открываем запорную арматуру.

Затем открываем вентиль подпитки и создаем начальное давление в системе P_нач.

До какого значения? В этом нам помогут следующие рекомендации:

P_нач > или = P + 0,3 бара или P_нач = 1 + 0,3 = 1,3 бар.

Теперь включаем котел, разогреваем систему до расчетной температуры, предположим 80 оС, и удаляем воздух из системы, наблюдая по манометру за тем, как создается новое давление – давление расширения P_расш, которое достигнет некоторого значения.

И, наконец, снова включаем подпитку и доводим давление в системе до P_кон, которое должно быть согласно формуле:

P_кон < или = P_кл – 0,5 бар или P_кон = 3 – 0,5 = 2,5 бар.

Все, расширительный бак готов к работе!

Несколько важных замечаний:

• Не всегда нужно открывать подпитку второй раз. Нужно ориентироваться по манометру. Если у вас в системе стоит предохранительный клапан на 3 бара, а манометр уже показывает давление в разогретой системе 2,5 бара, то открывать подпитку второй раз не нужно.

• Проводя подпитку разогретой системы необходимо помнить об опасности создания теплового шока для котла. Когда стенки котла, разогретые до высокой температуры, получают холодную воду, происходит внутренние напряжения в самом металле, что в случае с чугунным котлом может привести к трещинам и соответственно к порче котла. Подпитывать горячей водой нужно, когда система остыла до 40 оС или же, когда подпитка врезана на значительном удалении от самого котла.

• Поднимая давление в системе, даже на небольшой уровень, нужно учитывать элементы системы отопления, которые вы установили. Рабочее давление системы ни в коем случае не должно превышать максимально допустимое для самого чувствительного элемента (смотрите паспорта производителей).

• Если мы проверим заводскую настройку расширительных баков, сравнив ее с приведенными здесь рекомендациями, то обнаружим, что эта настройка вполне приемлема для большинства систем отопления частных домов.

“Для чего же тогда все эти выкладки?”, – спросите вы. “Зачем все усложнять?” Отвечаем. Выкладки нужны, чтобы понимать механизм настройки расширительного бака в случаях:

• когда упало или совсем отсутствует давление в воздушной камере;
• когда принимается решение поменять мембрану бака;
• когда нужно настроить расширительный бак для нетипового объекта.

Добавим также, что есть такое понятие, как эффективный полезный объем расширительного бака – количество воды, которое бак может в себя принять и затем вновь отдать системе. Оптимальность этого показателя можно достичь только при правильной настройке бака.

На что влияет этот показатель?

Если сказать просто: от него напрямую зависит объем воды в расширительном баке (“запас” бака) и, следовательно, объем воды, который он может отдать обратно системе.

Когда это нужно?

В результате небольших протечек (по капле) или испарения, воды в системе становится меньше. И, пока у бака есть запас воды, он отдает ее системе, давление не падает. Но как только этот запас заканчивается, а процесс потери теплоносителя продолжается. Это приводит к понижению давления и срабатыванию автоматики котла. Система останавливается или же просто не может работать, так как объем воды в ней недостаточен.

Согласитесь, что есть разница, может ли ваш бак при неправильной настройке может взять в себя 100 г воды или он способен компенсировать потери литрами, способствуя тем самым функционированию системы отопления, пока не будет устранена течь,  и вновь не будет подпитана система.

Особенно это актуально для загородных домов, где владельцы не живут регулярно, и тогда возникает опасность преждевременной остановки системы отопления и ее разморозки.

Та же способность бака компенсировать объем теплоносителя просто необходима, когда автоматически или вручную понижается температура котла. Теплоноситель нагревается до меньшей температуры, объем его становится также меньшим. И вот тут-то приходит на помощь экспанзомат.

Подбирайте  и настраивайте расширительный бак правильно! Желаем удачи!

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома
