Какую подложку подобрать для кабельного и инфракрасного теплого пола

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото
Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.

Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы

Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Допускаемые ошибки при подготовке основания

Часто при недостаточной квалификации специалиста или других причинах допускаются грубые недочёты:

• самая распространённая ошибка — укладка стяжки в форме змейки. Такая форма плохо прогревается, идёт холодная обратка;
• неправильный выбор теплоизоляционного материала, где отсутствует необходимая толщина или покрытие;
• неграмотно рассчитан шаг размещения труб, в результате возникает эффект «зебры». Специалисты рекомендуют укладывать конструкцию с расстоянием 20 сантиметров, не более. Иначе могут появиться тёплые или холодные зоны;
• встречаются случаи растрескивания стяжки из-за отступов от технологии. Бетонная стяжка должна быть толщиной не меньше 7 сантиметров.

Процесс установки системы тёплого пола достаточно трудоёмкий, лучше пригласить профессиональных работников. Этим вы обезопасите себя от чрезвычайных ситуаций и обретёте комфортную жизнь.

Особенности монтажа подложки

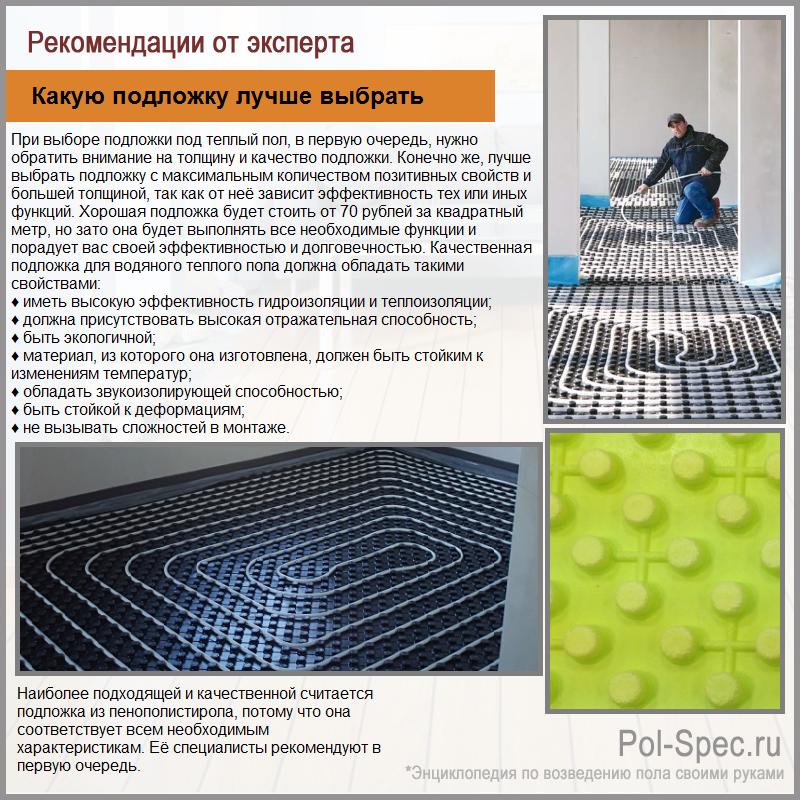

Подложка под теплый водяной пол укладывается на бетонное основание, очищенное от пыли и строительного мусора.

Закреплять теплоизолирующий материал не нужно – в последующем она придавится армированной сеткой из металла.

Советы и рекомендации при монтаже подложки:

1. Перед началом работ она должна отлежаться в помещении, чтобы адаптироваться к температурно-влажностному режиму.
2. Чем толще подложка, тем больше ее теплоизолирующие свойства, при наличии неотапливаемого подвала или фундамента укладывается самый толстый материал.
3. Начинать монтаж следует после полного высыхания бетонной стяжки.
4. Подложка укладывается только отражающим слоем вверх.
5. Края материала во избежание неровностей не должны укладываться внахлест.
6. Нельзя использовать подложку разной толщины.
7. При использовании материалов, имеющих рельефную поверхность, они укладываются неровностями вниз.
8. В целях гидроизоляции все полотна соединяются металлизированным строительным скотчем.
9. Чтобы не сместить изолирующий слой во время ходьбы и не повредить при укладке покрытия, не стоит укладывать ее сразу, достаточно 2-3 рядов, которые затем закрываются половым покрытием.

Подложка обязательно должна «заходить» на стену на высоту, чуть превышающую стяжку. Второй ряд обязательно смещается от стыков первого ряда.

В работе удобней пользоваться подложкой, на металлизированной стороне которой расположена разметка.

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия. Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²

Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Плиты пенополистирола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Полипропиленовый утеплитель.

Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

• Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
• Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
• Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

Устройство пленочного пола.

Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

• Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
• Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

ИК обогрев пола

Требование производителей ламината под подложку и основание

Производители ламината по российскому законодательству обязаны предоставить гарантию на свою продукцию. И требования к подготовке основания выдвигают самые высокие. Если хотя бы одно из условий не будет соблюдено, про гарантийный случай можно забыть.

1. Ровность пола – перепад не должен превышать 2 мм на 1 метр погонный. В моей практике даже в новых домах не всегда соблюдены эти условия.
2. Основание должно быть сухим. Под подложку нужно стелить пароизоляционную пленку.

Вообще, с гарантией все довольно сложно, там целая круговая порука. Изготовители ламината ссылаются на подложку, какая она должна быть. Подложечники с материалом сомнительной влагоизоляции кивают на необходимость класть пароизоляционую пленку. Хотя пароизоляция защищает ламинат от влаги, но увеличивает возможность появления плесени.

Статья о замках ламината

Некоторые заводы-изготовители ламината предоставляют гарантию только на истираемость верхнего слоя, иными словами – ее нет. В Quick-Step, например, не указано на что она распространяется и как реализуется.

За время моей работы ни разу не сталкивался с гарантийной заменой уже уложенного ламината. Несколько раз заказчики меняли ламинированное покрытие, потому что оно просто не собиралось из-за брака замков — продукция была китайского происхождения. Поэтому, укладывая напольное покрытие, ориентироваться на соблюдение гарантийного случая я бы не стал.

Пробковая подложка – лучший изолятор при идеальных условиях

Один из самых популярных материалов, с которым приходится работать – это пробковая подложка. В принципе, в магазинах, наравне с хвойной изоляцией, ее предлагают чаще всего. Сейчас опишу плюсы и минусы данной подкладки для различных оснований.

Пробковая подложка Леруа Мерлен  — полусинтетическая подложка

Прежде всего, этот материал экологически один из самых чистых. В нем используется крошка – кора пробкового дерева, склеенная между собой посредством натурального природного вещества — суберина. Вопрос натуральности материалов многих интересует, благодаря подаваемой продавцами мысли, особенно, при настиле паркетной доски. Но на этом факторе я бы не концентрировался.

1. Во-первых, при отделке квартиры используется много материалов, содержащих те или иные не самые полезные примеси.
2. Во-вторых, под пробку производители при укладке на бетонное основание требуют стелить полиэтиленовую пленку для влагозащиты. Этот факт сам по себе компрометирует идею экологической идиллии.
3. В-третьих, корпусная мебель из ДСП, к примеру, вреднее любой синтетической подложки и пленки.

Для укладки напольных покрытий амортизирующая шумоизоляция должна быть толщиной 2 или 3 мм. В магазинах широко представлен вариант 2 мм. 3 мм нужно еще поискать. Видео с 6 мм!

Чем и почему пробковая подложка лучше остальных шумоизоляций?

Почему пробковая подложка лучше остальных звукоизолирующих материалов?  Так ли это?

Плавающие полы собираются посредством соединения между собой. Слабое звено у такой конструкции – это стыковка замков. Именно в этих местах происходит разрыв и износ. Пробковая изоляция самая жесткая и обеспечивает минимальное проседание планок ламината, поэтому замочное соединение подвергается меньшим нагрузкам.

Но есть один нюанс. Если основание недостаточно ровное, пробковая подложка из-за отсутствия «выравнивающей способности» не способна компенсировать перепады стяжки.

Слышал отзывы, что пробка со временем рассыпается и превращается в труху. При отсутствии излишней влажности в основании с ней ничего не произойдет.

Отзыв мастера о пробковой подложке

Я бы приобрел и стелил себе пробковую подложку под паркетную доску или ламинат при надлежаще выровненной стяжке, при настиле покрытия на фанеру и цене ламината рублей от 1000.

Пробку возможно стелить вторым слоем на линолеум в новостройках:

• Для обеспечения дополнительной шумоизоляции
• Нежелании снимать линолеумное покрытие
• При сомнении в идеальной ровности основания, опять же на линолеум

Правда за эту идею, которую не единожды приводил в исполнение, знатоки начнут в меня кидаться помидорами.

Пробковую подложку на бетон без проверки ровности основания я бы стелить не стал. Цена пробки от 150 200 руб/м2 за толщину 2 мм и выше 350 рублей за 3 мм.

Конструкционные особенности систем теплого пола

Классическое радиаторное отопление относится к конвекционному типу. По трубам и секциям радиаторов циркулирует теплоноситель t = +80… +95°C. Нагретые воздушные массы поднимаются от радиаторов и труб вверх, а холодный воздух опускается вниз. Конвекционные потоки возникают из-за разности температур в разных частях помещения на одной горизонтальной плоскости. При таком способе отопления наибольшая концентрация прогретых воздушных масс располагается на уровне головы человека и под потолком, то есть там, где это не актуально.

Более прогрессивная по сравнению с радиаторным отоплением система теплого пола с обширной поверхностью нагрева позволяет держать ноги в тепле, как рекомендует известная поговорка, а голову в холоде. Если точнее, то на уровне пола воздух прогревается до 24 градусов Цельсия, а на высоте двух метров температура порядка +16°C. Равномерный теплообмен и температурный режим для человека считаются наиболее благоприятными, комфортными.

Конструкционно системы теплых полов делятся на несколько категорий.

1. Жидкостные. Трубы теплого пола подключаются к системе центрального отопления (при условии сохранения ее гидравлической целостности) либо котлу. Внутри труб циркулирует нагретый теплоноситель — вода/этиленгликоль. Монтаж выполняется настильным методом либо в толщу бетонной стяжки.

2. Электрические. По принципу обогрева делятся на конвекционные и инфракрасные, а в зависимости от исполнения бывают пленочными, стержневыми, на основе аморфной металлической ленты и кабельными (в виде нагревательных матов и отдельного греющего кабеля). Пленочные инфракрасные системы укладываются только сухим способом, остальные виды нагревательных элементов допускается монтировать в стяжку либо клеевой слой под керамогранит/плитку.

3. Гибридные или комбинированные электро-водяные системы. Внутри труб теплого пола проложен греющий кабель, передающий энергию циркулирующему теплоносителю. Монтаж выполняется либо в стяжку, либо сухим способом по жёсткому плитному утеплителю.

Потребительские плюсы всех горизонтальных низкотемпературных систем отопления очевидны: это и эстетика, заключающаяся в отсутствии видимых нагревательных элементов, и комфорт, достигающийся благодаря мягкому и равномерному прогреву всей площади помещения, и очевидная польза для здоровья, выражающаяся в отсутствии циркуляции пыли и сквозняков.

Энергоэффективность — немаловажное достоинство теплых полов, особенно оборудованных интеллектуальными функциями автобалансировки, круглосуточно поддерживающих степень нагрева теплоносителя или нагревательных элементов на оптимальном уровне, что позволяет сократить расходы на отопление минимум на 12-15%. Но с одним условием: система теплого пола была собрана грамотно, то есть с использованием высокоэффективного утеплителя

В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления.

В качестве утеплителей под системы теплых полов используются как синтетические, так и натуральные материалы, каждый из которых имеет свою область применения и нюансы монтажа. На схеме ниже представлен пример пирога теплого пола, смонтированного поверх ж/б плит перекрытия, утеплитель, необходимый для равномерного распределения тепла от нагревательных элементов, представлен полиизоциануратными плитами LOGICPIR Полы от ТЕХНОНИКОЛЬ.

Схема обустройства энергоэффективной системы теплого пола с использованием теплоизоляционных плит LOGICPIR Полы от ТЕХНОНИКОЛЬ

Для чего нужна подложка под ламинат?

Плавающие полы, к которым относится ламинат и паркетная доска, не крепятся к основанию. Устройство сцепления планок покрытия сконструировано посредством соединения их между собой. А для амортизации пола прокладывается подложка под ламинат, выполняющая несколько функций.

1. В первую очередь, она нужна для изоляции между основанием и ламинатом от шума. Если ламинированный пол настелить без подкладки, песчаные зерна от стяжки и другой мусор будет громко скрипеть при ходьбе. Это рассказываю, потому что однажды меня попросили не стелить подстилку, чтобы не греть потолок соседям.
2. Во-вторых, подстилка служит для влагозащиты покрытия от возможного конденсата с бетона. Для квартиры с центральным отоплением этот параметр не так важен. Там остаточной влажности в бетонной стяжке практически нет. К тому же, обратная часть ламината состоит из защитного водонепроницаемого слоя ламинатила или крафт-бумаги, на которой жидкость скатывается и не проникает HDF-плиту.

Между прочим: в качестве подложки для укладки ламината может служить линолеум, ковролин. Этот вариант не профессиональный и служит для примера. Хотя настил плавающего пола не единожды проводил непосредственно на линолеум.

Небольшая статья: о укладке ламината на линолеум — можно или нельзя!

Виды

Каждый вид подложки обладает рядом особенностей, которые зависят от материала, использованного для их производства.

Натуральная

Натуральная подкладка несмотря на свою экологичность не очень подходит под теплый пол. Главная причина – подверженность биологическому разрушению и чувствительность к влаге. Если такой материал не обработан противогрибковыми составами и не изолирован от влияния воды, то продолжительность его службы не более пары месяцев.

Наиболее распространены в строительстве следующие подложки естественного происхождения:

• Джутовая – изготавливается из очищенного джутового волокна нетканым методом (иглопробивным). Поставляется в рулонах с различными вариантами толщины – от 2 до 5 мм. Гигроскопична, причем после высыхания не меняет размеры. Обладает отличной звукоизоляцией. В системе теплого пола уместно ее использование только под финишное покрытие.
• Войлочная. Здесь нужно уточнить, что не всякий войлочный материал натуральный. Он может производиться как из шерсти животных, так и из синтетических волокон. Толщина ее варьируется от 1 до 10 мм. Характеризуется звуко- и теплоизоляцией. Наиболее успешно используется в тандеме с мягкими напольными покрытиями.

• Пробковая – это прессованный материал, изготовленный из измельченной коры пробкового дуба. Склеивающим элементом выступает натуральное вещество – суберин, содержащееся в коре некоторых растений. Он придает материалу водо- и газонепроницаемость, а также низкую теплопроводность. Пробковая подложка устойчива к деформации, гипоаллергенна, долговечна. Продается в виде рулонов толщиной 2-4 мм и матов – 4-10 мм. Это неплохой вариант для теплого пола. Среди минусов можно отметить чувствительность к избытку влаги и высокая цена.
• ОСП, ДСП, фанера – используются для монтажа теплого пола по финской технологии, без классической бетонной стяжки. Выбирать следует материалы с низким содержанием формальдегидов, так как при нагревании эмиссия вредных веществ увеличивается.

Синтетическая

Подложки искусственного происхождения характеризуются отсутствием благоприятной среды для развития бактерий и грибков. В продаже встречаются образцы с отражающим слоем и без. Нужно отметить, что фольгированное покрытие не выдерживает контакта с бетоном и разрушается через пару месяцев. Среди синтетических видов подложки выделяют такие разновидности.

Пенополиэтилен

Это изолирующий материал, полученный путем вспенивания полиэтилена углеводородами.

Прочно обосновался в строительной отрасли за счет следующих свойств:

1. низкая теплопроводность;
2. сохранение прочности и эластичности при экстремально низких температурах (до – 60);
3. стойкость к агрессивным средам;
4. звукоизоляция;
5. нетоксичность, даже при горении;
6. водонепроницаемость;
7. экономичность.

Среди минусов следует отметить горючесть материала (при температурах выше 102 градусов начинает плавиться), подверженность деформации без восстановления при длительных нагрузках. Вспененный полиэтилен бывает двух типов: несшитый и сшитый (химическим или физическим путем). У последнего износостойкие качества несколько выше.

Пенополистирол

Наиболее популярен в качестве подложки теплого пола экструдированный пенополистирол.

Выпускается в листовой форме толщиной от 10 до 120 мм. Внешне похож на обычный пенопласт, но отличается большей прочностью и устойчивостью к повышенным нагрузкам. Соответствует практически всем требованиям утеплителя пола.

Из вспененного полистирола делают также перфорированную подложку, которая применяется в системе теплого пола под финишное покрытие. Наличие отверстий повышает теплопроводность материала и дает теплому воздуху прорваться на поверхность.

Пенополиуретан

Обладает наиболее низкой теплопроводностью среди всех изоляционных материалов. Высокая водонепроницаемость, звукоизоляция, устойчивость к кислотным и щелочным средам, к химическому и биологическому воздействию, огнестойкость, удобство использования делают этот материал почти идеальным для системы теплых полов.

• Пеностекло. Абсолютно положительный материал с экологической, технологической и изоляционной точек зрения. Единственный минус — это высокая стоимость по сравнению с прочими образцами.
• Минеральная вата. Используется в качестве изолятора только при условии идеальной гидроизоляции с обеих сторон. Это объясняется тем, что при длительном воздействии воды она теряет свои теплоизоляционные свойства.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.
