Как установить вытяжку на кухне своими руками правильный монтаж воздуховода

Разновидности кухонных вытяжек по принципу действия

Прежде чем начать разбираться с тем, как сделать вытяжку в частном доме, давайте посмотрим, какие разновидности подобных устройств выпускаются на данный момент. Подразделить конструкции, предназначенные для отвода воздуха от плиты, можно на три основные группы:

• Вытяжные. Это классическая разновидность, предназначенная для отвода загрязненного воздуха от плиты в вентиляционную шахту или на улицу.
• Рециркуляционные. Сделать вытяжку в частном доме этого типа – значит, получить достаточно эффективное и при этом надежное устройство. Подобные конструкции, по сути, представляют собой большие очистители воздуха, оснащенные системой фильтров. Их основные достоинства — простота и дешевизна монтажа. Недостаток – необходимость периодической (обычно раз в полгода) замены фильтров.
• Комбинированные. Эти вытяжки могут как отводить воздух на улицу, так и очищать его.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

1. Наличие плиты или камина в комнате.
2. Каждый номер и коттедж в целом.
3. Население.
4. Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
5. Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Немного о естественной вентиляции

Система естественной (природной) вентиляции коттеджа имеет определенные отличия от вытяжки в многоквартирном доме. Здесь необходимо позаботиться о хорошей циркуляции кислорода в каждой комнате. Поэтому одной трубы и одного вентиляционного отверстия для частного дома будет мало. Это целая система, которая состоит из множества труб, ходов и выходов.

Однако при проектировании и строительстве частного дома нередко допускается множество ошибок. В результате получается, что вентиляция воздуха вроде бы и есть, но на деле она не работает.

Естественная вентиляция частного дома

Основные ошибки, допускаемые при проектировании и монтаже вентиляции коттеджа:

1. Неправильно расположенные вентиляционные отверстия. По правилам они размещаются не ниже 10 см от поверхности потолка. На практике же их располагают намного ниже, что приводит к застою теплых отработанных масс у потолка.
2. Недостаточная высота трубы вентиляции приводит к остановке движения воздуха внутри канала.
3. Совместная вентиляция соседних помещений.
4. Кухня частного дома часто оборудуется только принудительной вентиляцией, хотя по правилам в кухонном помещении должно присутствовать и отверстие естественного проветривания.

Существенным недостатком естественной вентиляции является то, что в кухне ее бывает частенько недостаточно. Это особенно ощущается при отсутствии ветра или в жаркий период. Поэтому приходится пользоваться дополнительными специально установленными приспособлениями, помогающими увеличить приток свежего, очищение и удаление отработанного воздуха.

Установка вытяжки в кухне

Не все знают, как правильно сделать на кухне систему очистки воздуха. Для этого понадобится необходимый набор инструментов:

• электролобзик;
• дрель или шуруповерт;
• молоток;
• отвертка;
• саморезы;
• рулетка и линейка;
• гофрированная труба;
• карандаш и уровень.

Поскольку самым распространенным является монтаж вытяжки на кухне в шкафу над варочной поверхностью, рассматриваться будет этот вариант.

Подготовка к установке

Чтобы установить вытяжку на кухне своими руками, следует подготовить поверхность и выполнить предварительные расчеты. Сначала следует определить расстояние от вытяжки до вентиляционного канала и отрезать гофрированную трубу

Важно учитывать тот факт, что труба растягивается, поэтому можно сделать ее немного меньшей длины

Поскольку в шкафу должен располагаться воздуховод сечением 130 мм и больше, в верхней стенке вырезается соответствующее отверстие. Оно может быть круглым или прямоугольным в зависимости от сечения воздуховода.

Установка корпуса

Корпус фиксируют с помощью саморезов к нижней панели шкафа. Иногда его прячут внутри, предварительно вырезав паз соответствующих размеров.

Подключение вытяжного вентилятора

Поскольку потребляемая мощность бытовых вытяжек не превышает 1 КВт, их можно подключать в простые розетки. Также подключение вытяжки на кухне можно произвести к существующей разводке. Сечение провода должно быть 2,5 мм, проводник – многожильный из меди с негорючей оплеткой.

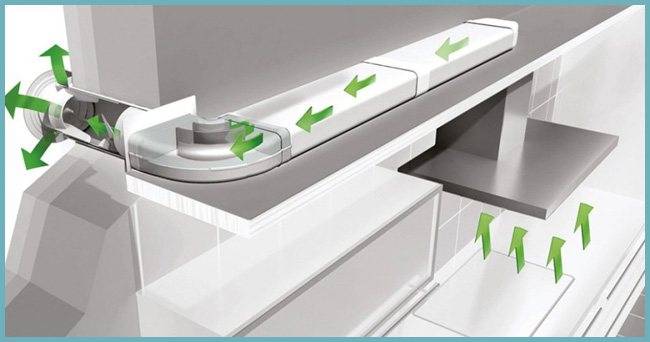

Подключение вытяжки на кухне к вентиляции

Трубу лучше всего вывести к вентиляции по верху шкафов. Желательно ее не изгибать под прямым углом, поскольку это препятствует свободному перемещению воздуха. Иногда в вентиляционной шахте может создаваться обратная тяга. Устанавливается обратный клапан при подключении вытяжки и защищает помещение от проникновения неприятных запахов извне. В частном доме воздуховод может выходить через стену на улицу или в специальное отверстие. Вентиляционным проемом может служить и форточка.

Когда нужна вытяжная вентиляция на кухне купольного типа, следует учитывать то, что она фиксируется к стене. Поэтому сначала делают отверстия, вставляют дюбеля и с помощью болтов или анкеров крепят изделие. Подключение к электричеству и вентиляционной шахте происходит по тому же принципу, который был описан ранее.

Принудительная вентиляция на кухне

Этот тип вентиляции предполагает монтаж в отверстиях вентиляционной трубы специального электрооборудования, которое будет искусственно гонять воздух. На кухне проще всего установить обычную вытяжку, работающую от электросети и направляющую отработанный воздух на улицу. Такой вариант будет неплохим решением в доме с неправильно спроектированной вентиляцией. Кухонную вытяжку располагают непосредственно над плитой на высоте 60-80 см, но не выше иначе она не сможет справиться с работой.

Схема: устройство принудительной вентиляции

Немного сложнее вариант создания принудительной (искусственной) приточно-вытяжной системы вентиляции, которая будет не только удалять загрязненный воздух, но и способствовать притоку свежего одновременно. Таким образом, кухня будет являться частью вентиляции всего коттеджа. Также всю систему при необходимости легче оборудовать фильтрующими и подогревающими приборами.

Существенный недостаток искусственной вентиляции – это ее высокая финансовая затратность и чрезмерно сложный монтаж, который по силам только специалистам. Однако, заплатив и установив единожды такую вентиляцию, вы будете пользоваться ею долгое время. К тому же она более надежна и устойчива к перепадам температур и изменчивости погодных условий.

Особенности установки в коттеджах

Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.

Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.

Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.

Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:

1. Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
2. Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.

Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Требования к вытяжке на кухне в частном доме

Кухня – это помещение чрезмерно увеличенной влажности и загрязненности воздуха ароматами от приготовления еды, частицами угарного газа, поэтому продуманный и хорошо организованный процесс снабжения кислородом в ней просто необходим. Вентиляция на кухне частного дома должна соответствовать определенным требованиям:

проветривание должно быть сформировано так, чтобы образовавшиеся опасные выделения побыстрее разбавлялись чистым воздухом, после чего полностью выводились за пределы дома;

• количеству конфорок газовой плиты должен соответствовать определенный объем помещения (8 м3 – 2 конфорки, 12 м3 – не больше 3-х конфорок, 15 м3 и более – 4);
• скорость и качество воздухообмена в кухне регулируется нормативными документами. В среднем она составляет 140 м3/час в кухне с газовой плитой и 110 м3/час – с электрической панелью.

Схема работы кухонной вытяжки

Как производится расчет необходимой мощности

Мощность вытяжки – это один из параметров, который указывается в описании оборудования. Этот показатель сообщает, какой объём воздуха способна всосать вытяжка в течение 1 часа, находясь в режиме отвода. Примерный показатель здесь: 10-15 раз в час. Чтобы идеально точно рассчитать подходящую мощность для конкретной кухни, нужно площадь помещения умножить на её высоту, и полученный результат умножить на 12. К итоговой цифре надо добавить резервную мощность, которая пригодится в экстренных случаях (например, когда еда подгорит).

Производительность вытяжки уменьшается из-за изгибов воздуховодного канала, причём важная цифра здесь – не градус изгиба трубы, а количество углов. Так, один изгиб на 900 предпочтительнее, чем два угла по 450. Каждый метр воздуховода и каждый его изгиб уменьшает производительность на 5-10%. Режим рециркуляции снижает производительность на 25%.

Следующий пример продемонстрирует, как выполняется расчёт:

• Если площадь кухни 15 м3, а её высота – 2,7 м, то при умножении этих цифр на 12 получается 486.
• Если воздуховод прямой и его длина не превышает 0,5 метра, то в этом случае нет потери производительности.
• Для данных условий подходит мощность 580 м3/час.

Подобным образом рассчитывается мощность, необходимая для любой кухни.

Из каких же частей состоит кухонная вытяжка? На самом деле, всё не так сложно, как кажется.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Требования к вытяжке на кухне в частном доме

Кухня – это помещение чрезмерно увеличенной влажности и загрязненности воздуха ароматами от приготовления еды, частицами угарного газа, поэтому продуманный и хорошо организованный процесс снабжения кислородом в ней просто необходим. Вентиляция на кухне частного дома должна соответствовать определенным требованиям:

проветривание должно быть сформировано так, чтобы образовавшиеся опасные выделения побыстрее разбавлялись чистым воздухом, после чего полностью выводились за пределы дома;

• количеству конфорок газовой плиты должен соответствовать определенный объем помещения (8 м3 – 2 конфорки, 12 м3 – не больше 3-х конфорок, 15 м3 и более – 4);
• скорость и качество воздухообмена в кухне регулируется нормативными документами. В среднем она составляет 140 м3/час в кухне с газовой плитой и 110 м3/час – с электрической панелью.

Схема работы кухонной вытяжки

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

• контроль объема выводимого воздуха;
• независимость от условий внешней среды;
• простота монтажа.

• отсутствие возможности контролировать количество воздуха, подаваемого в дом;
• затраты на покупку оборудования, электроэнергию;
• необходимость регулярного обслуживания.

Приточная вентиляция

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

• воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
• вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
• воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
• воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
• фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
• калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
• глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
• заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
• система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
• система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Схема и принцип работы вентиляции в частном доме

Для начала следует познакомиться с устройством схемы вентиляции для принудительной системы. В конструкции вентиляционного блока можно выделить следующие основные элементы:

• блоки управления;
• фильтры;
• вентиляторы;
• теплообменники;
• воздуховод вытяжной;
• анемостат вытяжной;
• анемостат приточный;
• воздухозаборник;
• дефлектор.

Как работает принудительная приточно-вытяжная вентиляция?

Описать работу вентиляции этого типа можно следующим образом: на начальном этапе в работу включается воздухозаборник, который заставляет воздух двигаться в помещении в направлении дефлектора, расположенного на крыше прибора. В этом устройстве за приток свежей порции воздуха отвечает приточный воздухозаборник. После этого воздух распределяется по всем помещениям в доме благодаря работе приточно-вытяжной вентиляции.

Несколько иная схема используется для процесса рекуперации: в межсезонье, когда температура воздуха становится некомфортной, в рекуператор поступают теплый и холодный воздух, однако они там не смешиваются. Исходящий воздух приносит с собой тепло, которое передается входящему холодному, что в итоге позволяет поддерживать в доме качественную вентиляцию. Поэтому при отсутствии включенных отопительных приборов температура в доме будет более близкой к комфортной.

Для организации правильного воздухообмена в доме можно приобрести модель, у которой вентиляционный блок может быть оборудован специальными дополнительными системами фильтрации или увлажнения воздуха. Для этого при покупке в строительном магазине необходимо поинтересоваться наличием таких систем и их возможностями.

Плюсы и минусы принудительной приточно-вытяжной вентиляции

Среди преимуществ, которыми обладает принудительная приточно-вытяжная система вентиляции, главными следует назвать следующие:

• Позволяют уменьшить затраты на отопление частного дома, так как теплообменники обеспечивают дом дополнительным количеством тепловой энергии за счет вентиляции.
• При любой погоде в помещениях дома всегда будет ощущаться свежий воздух.
• Правильно настроенная вытяжка сможет защитить дом даже от самых мелких пылинок.
• Благодаря широкой функциональности вытяжки могут создать в доме максимально комфортную атмосферу за счет охлаждения, нагрева, сушки и увлажнения приточного воздуха.
• Владелец может по желанию изменять параметры воздухообмена.
• Благодаря встроенной в вытяжку электронной системе владелец всегда будет знать о том, когда настало время менять фильтры или проводить ремонт.

Однако система вентиляции подобного типа обладает и определёнными недостатками:

• Блок управления и вентиляторы являются достаточно мощными элементами, которые расходуют много электроэнергии.
• Система вентиляции оснащена автоматической системой защиты, которая обесточивает рабочие узлы при отсутствии в доме электричества.
• Требуется некоторое время, чтобы научиться настраивать работу системы вентиляции.
• Правильная работа системы вентиляции возможна только при ее регулярном обслуживании, а это означает постоянные денежные расходы.
• В процессе работы система создает ощутимый шум.
• Даже при всем желании владелец не сможет своими руками выполнить монтаж системы. Придется воспользоваться услугами специалистов.

Свои особенности работы имеет приточно-вытяжная вентиляция на грунтовом теплообменнике. Для ее монтажа необходима труба, которую укладывают на глубине около 2 м таким образом, чтобы один конец на 1 м выступал на поверхность, а второй был подсоединен к воздухозаборнику.

Ключевая роль в работе вентиляции отводится грунтовому теплообменнику, который нагнетает свежий воздух в блок вентиляции. В зимнее время в нём происходит нагрев воздуха, а в летний период — охлаждение. В целях обеспечения качественной работы системы в качестве заземления необходимо использовать трубу сечением не менее 110 мм и длиной от 15 м.

Среди плюсов системы вентиляции этого типа стоит отметить возможность уменьшить затраты на отопление примерно на 25%, а также перевести кондиционеры на более экономичный режим работы.

Естественная и принудительная вентиляция

Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.

Естественная вентиляция: принципы функционирования и особенности

Общая схема работы естественной вентиляции

До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:

• Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
• Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.

При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.

Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.

Такая вентиляционная система обладает массой неоспоримых преимуществ:

• Не издаёт дополнительного шума при работе;
• Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
• Не нуждается в источнике электроэнергии.

Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.

Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне

И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.

Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

Особенности искусственной вентиляции

Принцип работы искусственной вентиляции

Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.

В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).

Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.

В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.

Смешанный тип вентиляции

Схема работы комбинированной вентиляции

Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.

Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

1. Приемлемые финансовые затраты на установку и эксплуатацию.
2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Принудительная вентиляция дачного санузла

Его преимущество состоит в комплексном подходе к проблеме воздушного обмена клозета. Принудительная вентиляционная система дачного туалетного домика является самым лучшим вариантом, поскольку неприятные ароматы устраняются быстро и своевременно.

Установленная механического типа вытяжка в клозете на даче своими руками будет лучше работать, если:

• Принудительного типа обмен происходит в кабине, а не в яме;
• малоприятные ароматы, испаряются непрерывно;
• циркуляция обеспечивает необходимую кратность воздушного обмена;
• силовая установка функционирует вне зависимости от погодных условий и времен года.

Основные минусы — зависимость от электрической сети и стоимость.

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

Как правильно подключить вытяжку к воздуховоду самостоятельно видео

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.
