Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

1. Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
2. Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
3. Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
4. Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
5. Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Виды вытяжных систем

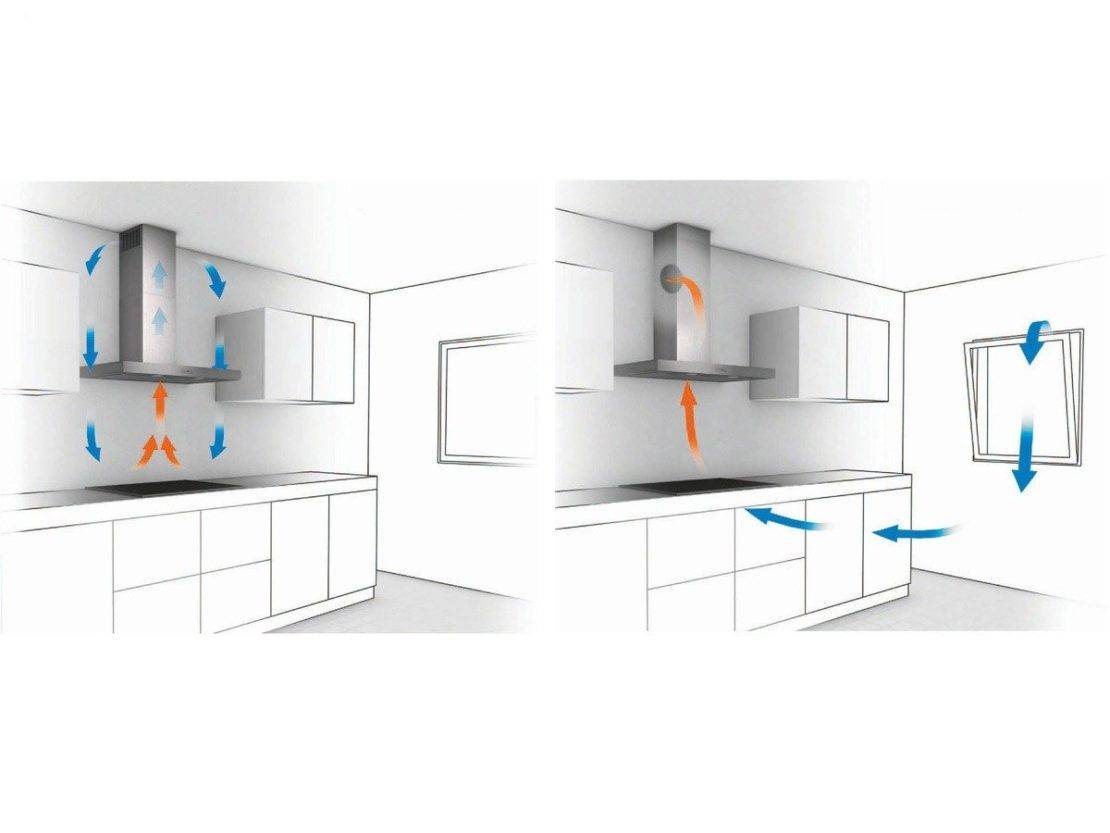

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

• Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
• Настенные системы монтируются на стену, в отличие от подвесных систем;
• Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
• Встраиваемые системы устанавливаются внутри предметов мебели;
• Угловые приборы занимают кухонный угол;
• Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
• Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

ПРОСТАЯ КОНСТРУКЦИЯ КУХОННОЙ ВЫТЯЖКИ

Конструктивно вытяжка состоит из двух независимых элементов: покупной электрической вытяжки и самодельного декоративного кожуха. Оба эти элемента крепятся на стене над варочной плитой независимо друг от друга.

Только продумав до мелочей технологическую последовательность изготовления как отдельных элементов, так и изделия в целом и согласовав внешний вид вытяжки со всеми заинтересованными в её появлении лицами, можно было приступать к долгой и кропотливой работе.

Почему я назвал её кропотливой? Да потому, что делать эту вытяжку пришлось не в мастерской, оснащённой всевозможными специальными станками и оборудованием, а в городской квартире и, можно сказать, на коленке.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники wago

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Причины, почему вытяжка на кухне шумит?

Если агрегат работает некорректно, возникают посторонние звуки. В любом случае нужно разобраться, почему шумит вытяжка на кухне, и устранить проблему.

Шумность прибора зависит от следующих факторов:

1. От производительности. Чем она выше, тем быстрее вращается вентилятор, следовательно, уровень шума повышается. Также звуки возникают при быстром движении воздушных потоков по воздуховодам.
2. От диаметра воздухопроводящих каналов. Воздуховоды малого сечения шумят сильнее, потому что скорость движения воздуха выше.
3. От количества поворотов и изгибов трубопроводов. Любые повороты воздушных шахт способствуют появлению дополнительных звуков.
4. Изменение сечения каналов и использование переходников тоже сказывается на уровне шума. Чем больше переходников применили, тем сильнее шумит воздух.
5. Протяженность воздуховода. Чем он длиннее, тем большая мощность прибора понадобится для транспортировки воздушных масс, а значит, повышается шумность.
6. Гофрированные воздуховоды имеют рифленые стенки, поэтому при движении воздуха возникает больше шума. Зато у них меньше поворотов и изгибов. Пластиковые трубопроводы шумят за счет большого количества поворотов под прямым углом. Зато у него гладкие стенки, что способствует снижению шумности.
7. Высота расположения вытяжки над плитой. Чем выше висит прибор, тем мощнее он должен быть для эффективного удаления отработанного воздуха.
8. В некачественно собранных агрегатах дополнительный шум возникает из-за люфта деталей.
9. Прочность крепления к стене также имеет значение. Если корпус закреплен не жестко, то он может вибрировать и издавать различные звуки.

Способы уменьшения шума кухонной вытяжки

Чтобы новая вытяжка не шумела во время работы, все возможное для защиты от шума лучше сделать на стадии установки:

Не стоит покупать модель с лишней мощностью

Для этого важно правильно рассчитать производительность до покупки.
Встроенные варианты шумят меньше, потому что их корпус находится внутри кухонного шкафчика.
Важно жестко закрепить корпус в процессе монтажа и подобрать оптимальное сечение воздуховода. Для агрегатов с мощностью 150-200 кубов в час подходит труба сечением 100 мм

Более мощные модели нуждаются в воздуховоде сечением 200 мм.
Для защиты от шума вытяжное устройство устанавливают на правильной высоте от плиты, чтобы не приходилось включать на полную мощность.
Дополнительная звукоизоляция воздуховода и шкафчика со встроенной вытяжкой поможет решить проблему шумности.

Если ранее установленный прибор начал сильно шуметь, используют следующие способы. Сначала проверяют прочность крепления корпуса и каналов. Если крепежи разболтались, их подтягивают. Установка дополнительной звукоизоляции также поможет устранить появившийся шум. Иногда помогает очищение фильтров и лопастей вентилятора от жира. Прочистка воздуховода – дело хлопотное, но в некоторых случаях эффективное в плане борьбы с посторонними звуками. Если есть повороты вентиляционной трубы под прямым углом, то их скругление иногда позволяет решить проблему шума.

Важные правила установки вытяжки

Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:

1. Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
2. Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
3. Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
4. Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
5. Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
6. Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
7. Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
8. Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса

Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:

1. Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
2. Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
3. Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
4. Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;
5. Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;
6. Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
7. Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
8. Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.

Принцип работы кухонной вытяжки

Согласно санитарным нормам, на кухне кратность воздухообмена не может быть меньше 10. Для этого помещение имеет вентиляционные каналы с естественным или принудительным движением воздушных масс. Эффективность первой разновидности невысока, поэтому над плитой устанавливают кухонную вытяжку.

Основное назначение заключается в следующем:

• очищение и фильтрация воздушных масс;
• защита всех кухонных поверхностей от оседания жира, конденсата и копоти;
• удаление запахов и дыма, образующихся в процессе приготовления пищи;
• выведение из помещения влажного использованного воздуха;
• устройство не дает загрязненным воздушным массам попадать в соседние помещения.

Принцип работы кухонной вытяжки зависит от ее конструкции. Разновидности, подключенные трубопроводом к вентиляционным каналам, просто выводят загрязненные воздушные массы из помещения по системе вентиляции за пределы дома. В них стоят только жироулавливающие фильтры. Модели, которые не подключают к системе вентиляции, укомплектованы многоступенчатыми фильтрами. Они очищают воздушные массы, циркулирующие в помещении.

Схема устройства кухонной вытяжки

Перед тем как сделать вытяжку на кухне, стоит разобраться в ее строении.

Она состоит из следующих деталей и механизмов:

• внутри корпуса находятся все конструктивные элементы;
• вентилятор нужен для циркуляции воздуха;
• редуктор;
• система управления;
• воздуховоды круглого или прямоугольного сечения;
• система фильтрации;
• соединяющие элементы;
• поворотное колено;
• настенная пластина для фиксации на кухне.

В составе электрической схемы использованы такие детали:

1. Вентилятор вытяжного типа с электродвигателем. Это основная деталь, необходимая для движения воздушных потоков через систему фильтрации. Электрический мотор – это асинхронный двигатель с несколькими скоростями. Для изменения частоты вращения использованы разные подключения статорных обмоток. Обычно устанавливают тангенциальные или осевые вентиляторы.
2. Переключатели скоростного режима в виде ползунков или кнопок позволяют быстро менять параметры сети и подавать напряжение на обмотку электродвигателя. В дорогих моделях вытяжек стоят сенсорные переключатели с подсветкой.
3. В любой разновидности обязательно установлены жироулавливающие фильтры. Устройства грубой фильтрации задерживают жир, а приспособления тонкой очистки нужны для устранения запахов. Угольные фильтры помогают дополнительно обеззараживать воздух.

Электробезопасность

Вытяжное устройство относится к разряду электрических приборов, которые создают опасность поражения электрическим током. В результате оседания жира и влаги в механизме возможен пробой электричества с двигателя вентилятора на металлический каркас. Кроме этого, само помещение также является опасным из-за повышенной температуры среды и высокой влажности.

Разберемся, как правильно сделать вытяжку, выполняя все требования по электробезопасности.

Процесс защитного заземления выполняют так:

Открывают вводный щиток в доме, подъезде
Здесь потребуется осторожность и внимание, ведь напряжение составляет 220 В.
Провода выходят из встроенной в стене трубы.
Найдите резьбовой штырь с подключенными к нему заземлениями. Это глухая нейтраль, которая уже заземлена в специальном месте
Не отключайте другие заземления – это опасно для жизни.
Накиньте клемму наверх и затяните гайкой.
Подведите к месту установки устройства провод 2,5 мм².
Вытяжку соедините с электрической сетью через автомат-разъединитель на 6,3 А.. Проводку для оборудования прокладывают в зависимости от оформления кухни

Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью

Проводку для оборудования прокладывают в зависимости от оформления кухни. Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью.

Если возникают проблемы с проведением электричества к вытяжке, лучше воспользоваться услугами электрика.

Монтаж козырьковой кухонной вытяжки Hansa OSC 511 WH

Понадобятся линейка, уровень (гаечный отвес на нитке). Затем снимается нижняя панель корпуса. Под ней должна найтись риска, помогающая выравнивать центр вытяжки относительно прочерченной линии. Порекомендуем нарисовать горизонталь на высоте «Min 65/70 см» до того, как монтировать вытяжку на кухне. Облегчит дальнейший процесс.

Будете размечать монтажные отверстия, лучше делать ровно по верхнему краю каждого. Условие «Min» не нарушено, козырьковая кухонная вытяжка повиснет ровно

Обратите внимание, диаметр сверл по бетону выбирается согласно идущим в наборе колышкам. Придется померить штангенциркулем, потом дойти до строительного магазина

Напомним, прибор отпускают ценой 1800 рублей при производительности 335 кубометров в час, мощности двигателя 135 Вт. Учитывая сумму, возможности, инструкция хороша. Не верхний ценовой сегмент, монтаж козырьковой кухонной вытяжки по всем признакам пройдет славно без четких указаний.

Устройство получило второй класс электрозащиты, заземление не понадобится, однако рекомендуем сразу класть розетку трехжильным кабелем ПВС3. Оборудование сменится, отпадет надобность проводить демонтаж электросети, заменять проводку. Допустимую мощность посчитайте, исходя из сечения, интернет предоставит исходные цифры для расчетов. Для удобства приведем некоторые сведения:

1. ПВС3 х 0,75 мм – 6 А.
2. ПВС3 х 1 мм – 10 А.
3. ПВС3 х 1,5 мм – 16 А.
4. ПВС3 х 2,5 мм – 25 А.
5. ПВС3 х 6 мм – 50 А.

Ток дается для напряжения 380 В, чтобы получить фазу на домашнюю розетку, необходимо умножить на 1,5. Инженерные коммуникации берутся с запасом полтора-два раза, реальный ток должен быть меньше указанного. Не забывайте: большинство моторов, используемых сегодня техникой, асинхронного типа, при запуске потребляет мощность минимум вдвое больше номинальной. Сомневаетесь, при первом запуске подключите последовательно с розеткой защитный автомат на число амперов, соответствующее максимальной прочности проводника.

Для козырьковой кухонной вытяжки должно с избытком хватить ПВС3 х 0,75.

Варианты установки:

1. Вытяжной. Чтобы определить режим работы, вытяжной или рециркуляция, используйте специальный переключатель на боковине пластикового корпуса двигателя. Понадобится залезть внутрь кухонной вытяжки, произвести настройку. Что касается воздуховодов, не остается вариантов, кроме как купить гофр диаметром 120 мм. В противном случае понадобятся специальные переходники, например, 125 мм. Хомут покупается вместе с воздуховодом, длина гофра прикидывается из соображений размещения оборудования на кухне. Если имеются горизонтальные полки над вытяжкой, необходимо пробить под воздуховод. Проще орудовать электролобзиком. Понадобятся специальные шлифовальные сверла для зачистки боковин отверстия.
2. Встраивание. Установка вытяжки своими руками в шкаф ведется по иной схеме. Придется вырезать в днище секции отверстие по размеру корпуса. Крепление ведется на винты, придется докупить крепеж. Не закрывайте решетку корпуса, предназначенную для рециркуляции, если предусмотрен указанный вид функционирования. В остальном последовательность действий прежняя: берется гофр, пробивается потолок секции шкафа, монтаж ведется до победного конца возле вентиляционного отверстия кухни. Для стыковки в магазине продается специальная решетка. По необходимости используйте переходник для прямоугольного воздуховода, которым увенчается гофр возле потолка над вытяжкой. Потрудитесь прикупить герметик для заделывания щелей, хотя по нашему разумению они – дополнительная вентиляция в помещении, независимо от того, работает оборудование или нет.
3. В режиме рециркуляции мало того переключатель двигателя установите в соответствующее положение, еще угольный фильтр придется докупить. Отверстие корпуса под воздуховод прикрывается специальной заглушкой, идущей комплектом козырьковой кухонной вытяжке.

Как установить кухонную вытяжку своими руками

Кроме знания, как делать вытяжку, необходимо придерживаться некоторых правил при монтаже данной системы в квартире. Это касается высоты её установки, подключения данной техники к электросети и некоторых других моментов. При правильном монтаже устройство работает с максимальной эффективностью и служит дольше.

Подключение к электричеству

Чаще всего оборудование подключается к электропитанию через обычную электрическую розетку. На этапе проектирования оборудования необходимо озаботиться подбором шнура питания соответствующей длины, чтобы он доставал до нужной розетки. Некоторые предпочитают скрытое подключение, без видимых проводов. В этом случае проводку подводят непосредственно к оборудованию. Иногда такой подход связан с тем, что система слишком мощная, существующая проводка её не тянет и приходится подводить питание отдельно.

На какую высоту установить корпус вытяжки

Высота установки вытяжной системы по её нижнему краю очень важна. Слишком высоко установленное устройство будет работать менее эффективно. Если установить слишком низко, неудобно будет пользоваться варочной поверхностью, да и оборудование при этом значительно быстрее изнашивается. К тому же, чрезмерно низкое расположение устройства может привести к перегреву и даже к воспламенению скопившегося на фильтре жира. Это как минимум приведёт к распространению неприятных запахов, но может закончиться выходом из строя техники или даже пожаром. Рекомендованная высота установки оборудования над электроплитой или индукционной плитой составляет 55–70 см, для газовой варочной поверхности этот параметр составляет 65–80 см.

Монтаж встроенной вытяжки

Устройства такого типа делают, если над варочной поверхностью имеется шкафчик. Иногда шкафчик специально там вешают, чтобы в него поместить вытяжку. Такой тип оборудования имеет свои плюсы, в частности, не нужно заботиться о внешней отделке встроенного оборудования, т.к. настенный шкаф всё прикрывает. При проектировании встроенной системы её размерность ограничивается размерами шкафа. В процессе монтажа разметка производится по этому шкафчику. Чаще всего монтируют систему внутри шкафа и только после этого шкаф подвешивают на стену. В некоторых случаях удобнее вести монтаж в уже установленном шкафе.

В заключение можно отметить, что сделать вытяжку для кухни своими руками вполне реально, особенно если это будет простая прямоточная система без электродвигателя и подсветки. Такое устройство несложно в изготовлении и при этом оно будет достаточно эффективно справляться с удалением неприятных запахов и разного рода загрязняющих воздух веществ с кухни, а также с повышенной влажностью.

Изготовление вытяжки на кухне своими руками

Перед тем как сделать вытяжку на кухне, проверяют исправность вентиляционных каналов в доме. Если вентиляция забита или частично загрязнена, уменьшается тяговая сила, вытяжка не работает на полную мощность. Поэтому сначала чистят систему и обеспечивают приток воздуха на кухню.

Устройства выполняют из термостойких, коррозионно-устойчивых и долговечных материалов. Для изготовления корпуса часто используют нержавеющую сталь, затем покрывают ее эмалью.

Простым и недорогим способом является монтаж оборудования в шкафчике над варочной поверхностью. Для этого внутрь устанавливают гофрированную трубу и электрический вентилятор. Если такой шкафчик отсутствует, а сам вытяжной агрегат не выглядит эстетично, вытяжку делают из гипсокартона. Процесс изготовления трудоемкий, затратный, но результат впечатляет.

Из гипсокартона

Чтобы сделать вытяжку на кухне своими руками, необходимо подготовить следующие инструменты и материалы:

1. Гипсокартон.
2. Профиль из оцинкованного металла.
3. Уголки.
4. Гофротруба.
5. Крепежные элементы.
6. Краска, шпатлевка.
7. Изоляционный материал.
8. Перфорат.
9. Шуруповерт.
10. Ножницы для резки металла.
11. Лазерный уровень или рулетка.
12. Кисти, шпатель.

Процесс изготовления вытяжки выполняется в несколько этапов:

Разметка.	Для этого необходимо определить участок, на котором будет располагаться вентиляционное отверстие. Если оно находится в стороне от плиты, гофрированную трубу размещают в коробе из гипсокартона.
Создание каркаса.	Каркас для вытяжки имеет особенности. Самый простой способ размещения воздухоотвода – по прямой, без углов и отклонений. Металлические оцинкованные профили монтируют к стене, используя анкеры, по всему периметру. Если труба проходит с изгибами, сначала выполняют разметку на потолке, первый профиль укладывают частями вниз и крепят с помощью саморезов. Затем устанавливают вторую часть и поперечные планки. Элементы каркаса следует обшить гипсокартоном.
Изготовление корпуса.	Из профиля делают нижнюю раму, закрепляют ее. После этого вырезают части каркаса и соединяют с основой. Для усиления жесткости боковые стороны оснащаются дополнительными перемычками.
Соединение с вентиляционной системой.	В воздуховоде делают отверстие для вывода гофры и проверяют наличие тяги. Для бесшумной работы обшивают изоляционным материалом.
Декоративная отделка.	На углы прикрепляют уголки, после этого гипсокартон нужно наложить на все элементы устройства, обработать шпатлевкой и окрасить.

На входе в вентиляционную систему внутри корпуса можно установить электрический вентилятор и подключить его к электросети.

Из фанеры

Вытяжку на кухню своими руками можно изготовить из недорогих и доступных материалов, например фанеры. Работа выполняется по принципу обустройства гипсокартонной конструкции.

Чтобы сделать короб для вытяжки на кухне, ножницами из тонких фанерных листов вырезают стенки купола и каркаса, склеивают, шлифуют, обрабатывают. Последним этапом является окрашивание или нанесение лака.
