Замена радиатора отопления (2 из 3)

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6

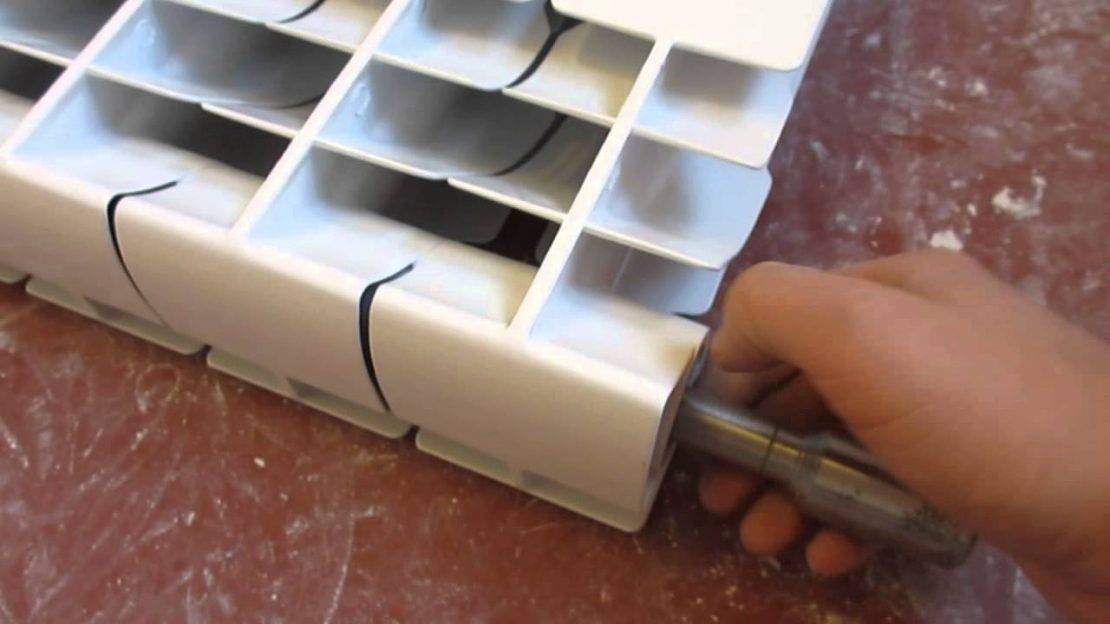

Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7
Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная

При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)

Демонтируем старые батареи

В большинстве случаев приборы отопления соединяются с трубами при помощи сгона. Он представляет собой продолговатую резьбу, на которую навинчивают муфту, а затем фиксируют контргайкой.

Вначале необходимо попробовать открутить все своими усилиями. Если они не поддаются – можно воспользоваться специальными антикоррозийными составами, например, WD-40. Работая с очень старыми батареями, следует быть готовым к более худшему варианту – трубное соединение надо будет обрезать при помощи болгарки.

На данном этапе замены батарей в квартире следует подумать и дать ответ на вопрос, каким образом будет демонтироваться система отопления:

• Полностью, вместе с трубными магистралями
• Частично, исключительно радиаторы отопления

В первом случае можно не волноваться, как снимутся старые батарей. Во втором придется быть намного аккуратнее:

1. Вначале попробовать отвинтить контргайки на всех разводках, чтобы не тратиться на новые
2. Далее ставятся метки в местах реза. Чтобы новый радиатор располагался ровно и не пришлось наращивать трубы, необходимо убедиться, что последние обрежутся на одном уровне
3. На каждой из труб при этом необходимо оставить более 1 см резьбового окончания
4. Отсоединив, аккуратно демонтируются старые батареи и удалятся из стен удерживающие их кронштейны
5. Оставшийся участок резьбы приводится в порядок, устраняются заусенцы

Пройдя по всему дому, нужно демонтировать каждый из отопительных радиаторов, которые будут подлежать замене. В итоге останутся только трубы, которые, в случае дальнейшей замены, также аккуратно снимаются.

Конструкции радиаторов отопления

При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.

Изделия делятся на два основных вида:

1. Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

1. Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Крепеж для радиаторов: чугунных, секционных, панельных

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора

При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы. Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их

Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батареи делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Оформление документов на замену радиатора

Пример ответа УК на заявление о замене радиаторов

Как самому заменить радиатор отопления в многоквартирном доме? Сначала нужно получить разрешение от УП. Это может быть ЖЭК, ДЭЗ или ТСЖ. Все зависит от того, с кем был составлен договор на теплоснабжение. Конкретные данные можно узнать из этого документа.

Определившись с УК, следует написать заявление в свободной форме о желании заменить батарею (или несколько) в квартире. К нему прилагаются следующие документы:

• Документы, подтверждающие право собственности – договор купли/продажи, дарственная и т.д,
• Копия паспорта или другого документа, удостоверяющего личность,
• Копия плана квартиры с указанием радиаторов, подлежащих замене.

На основании этой документации УК составляет техническое условие (ТУ) – первичный документ, дающий разрешение на замену радиаторов отопления. Время получения ТУ может варьироваться от недели до месяца. В нем должны быть прописаны требования, предъявляемые к новой батарее отопления:

• Тепловой режим работы системы,
• Давление в трубах центрального отопления,
• Номинальная мощность новой батареи и объем теплоносителя в ней,
• Способ подключения к трубопроводу.

Схема стояков отопления в многоквартирном доме

Получив технические условия на замену радиаторов отопления можно приступать к выбору модели. Чаще всего выбор останавливают на биметаллических или алюминиевых многосекционных батареях. Также не нужно забывать о соединительных патрубках. Нередко замена батареи центрального отопления выполняется вместе с установкой нового трубопровода.

Для этого нужно предварительно договориться с соседями, так как вся сеть отопления считается общедомовой собственностью. Именно поэтому нужно получить согласие на отключение стояка от всех пользователей. Соответствующий документ с подписями предоставляется УК.

После этого УК предоставляется паспорт радиатора, технические характеристики труб (если они тоже подлежат замене), а также общая схема подключения батареи. Получив одобрение можно согласовывать дату проведения работ.

Для уменьшения затрат и трудоемкости лучше всего заменять отопление в квартире не в отопительный период. В этом случае перекрытие стояка не обязательно. Но все равно оформляется вся вышеизложенная документация.

Циркуляция без расширителя

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.

Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.

Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).

Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум – это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.

Даже 1,5-2 бара сделают работу батареи значительно тише.

Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.

Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.

А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.

Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.

Когда приходится наращивать секции радиаторов отопления?

Дополнять количество секций нужно только при нарушении температурного режима в помещении. Это происходит из-за снижения теплоотдачи агрегата, например, если допущены ошибки в расчетах. Но часто бывает и так, что в доме прорубаются новые окна, оборудуются дополнительные двери и с течением времени устаревает изоляционная прослойка – в этих случаях также снижается уровень получения тепла и нужно добавлять секции.

Следует знать, что стыковать можно не все биметаллические приборы отопления, в продаже предлагаются два типа изделий:

1. Секционные. Это приборы, которые допускаются к интеграции в магистралях централизованной подачи тепла, состоят из отдельных секций. Сборка не доставит сложностей, как и наращивание ширины прибора.
2. Литые. Выпускаются в цельной форме, без возможности наращивания или убавления количества секций. Пригодны для применения в тепловых системах с нестабильным давлением, проверяются под показателями давления в 100 атмосфер. Такие приборы дорого стоят, поэтому нужно тщательно просчитать все параметры мощности с учетом теплопотерь дома – изменить мощность таких радиаторов не получится.

В какое время года лучше менять батареи

Замена батареи может занять от 10 минут до 3-4 часов.

В частном доме, если все подготовлено и материал закуплен, сезон можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно повлияет на комфорт.

В многоквартирном доме для замены радиатора без запорной арматуры выбирают позднюю весну или раннюю осень. В отопительный сезон отключается весь стояк. Управляющие компании неохотно идут на это, так как даже кратковременная остановка будет сопровождаться жалобой жителей подъезда, особенно те, которые в принципе могут потребовать пересчета.

Кроме того, после возобновления подачи тепла (заполнения системы) существует вероятность гидроудара, который может привести к аварии в любой квартире и затоплению соседей, за что также несет ответственность Уголовный кодекс. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как вовремя обнаружить пропажу невозможно.

В летний период коммунальные службы проводят профилактические работы, в том числе опрессовку системы, что может усложнить процесс замены, так как подача теплоносителя может производиться неожиданно и в период отсутствия жильцов. Лето — период отпусков, и стоимость замены батареек в этот период может быть выше.

Прокладка отопительных труб

Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:

• Открытый
• Скрытый

С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:

• Затрудняется дальнейшее техническое обслуживание системы
• Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
• Определенный процент тепла уйдет на подогрев декоративной конструкции

Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:

• Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
• Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
• Простое дальнейшее обслуживание коммуникаций
• Небольшие временные затраты на прокладку труб

Прокладка труб скрытым методом

Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:

• Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
• Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
• На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы

Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.

К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка.

Прокладка труб открытым методом

Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.

Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.

Прокладка открытым методом может быть организована одним из следующих способов:

• Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
• Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
• Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше

Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.

Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение. Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

Монтаж новых батарей

Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП):

1. Примерное расстояние между полом и нижним краем – 15 см
2. Примерное расстояние между подоконником и верхним краем – 15 см
3. Зазор между радиатором и стеной – минимум 2 см

Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.

Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.

Дополнительное видео

Подводим итоги

Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.

Подготовительные работы

Самый ответственный момент в установке радиатора – подготовительные мероприятия. От того, насколько правильно демонтирована батарея и какие инструменты есть под рукой, зависит исход процедуры замены.

Выбор радиаторов

Первое, что нужно сделать – решить, какой именно радиатор будет устанавливаться вместо старого. Выбор производится на основании:

• внешнего вида;
• показателя давления в системе отопления;
• химического состава теплоносителя;
• цены;
• уровня теплоотдачи;
• время нагрева и т. д.

Необходимый инструментарий и расходный материал

Установка радиаторов отопления производится в несколько этапов. Для каждого понадобятся следующие инструменты:

1. Два ключа: гаечный и разводной;
2. Аппарат для резки металлических труб;
3. Клупп для нарезки резьбы или плашка с держателем нужной окружности;
4. Сварка для труб из полипропилена;
5. Ножницы или ножовка для резки полипропиленовых труб;
6. Уровень, карандаш, линейка;
7. Сантехнический лён;
8. Материал для герметизации стыков;
9. Раствор цемента.

Из комплектующих в процессе установки радиатора понадобится:

• сама батарея отопления;
• шаровые краны;
• кронштейны для навешивания радиатора;
• заглушки;
• краны Маевского для стравливания воздуха;
• трубы: могут быть выполнены из металлопластика, полипропилена или стали;
• аксессуары для установки труб – тройники, переходники, отводы и фитинги.

Демонтаж старых батарей

Процедура демонтажа пришедшей в негодность батареи зависит от плана дальнейших работ. Если требуется только заменить радиатор, то скрутите резьбу с батареи или прибегните к шлифовальной машинке если резьбовые соединения сбиты и не функционируют.

Перенос разметки на стену

Подготовьте основание, перенеся разметку на стену. Для этого:

1. Очертите карандашом место, где планируется разместить батарею.
2. Сделайте отверстие для удерживающих кронштейнов.
3. Возьмите уровень и проверьте ровность всех линий.
