Замена ТЭНа в бойлере — ошибки и правила. Замена тэна в водонагревателе Термекс: особенности разборки агрегата и проверки на неисправности

Заключительная стадия ремонта

Теперь можно устанавливать новый ТЭН вместо старого

Здесь чрезвычайно важно, чтобы элемент был полностью аналогичен сгоревшему элементу, особенно в посадочной части, а так же должно быть идентичное количество трубок под датчики термостатов. В водонагревателях c моделями RZL от 30 до 150л., IS от 30 до 50л., IR от 80 до 150л

стоит двухзонный ТЭН RF 2000W/220V медный, верт., в/з 66052. Двухзонный означает, что на одном прижимном фланце расположено сразу два ТЭНа на 700W и 1300W, но при этом выходит три контакта (одна пара контактов соединена в один). Такая конструкция позволят осуществить возможность двух режимов нагрева воды в баке — обычного и экспресс нагрева.

Итак мы купили аналогичный нагревательный элемент и пора установить его в водонагреватель, далее поэтапно:

Обязательно надеваем силиконовую прокладку, желательно новую (стоит она не дорого, а если из-за нее будет протечка, проблем резко прибавится)
Закручиваем магниевый анод в специальную площадку с резьбой на фланце
ТЭН с анодом и прокладкой вставляем в корпус водонагревателя
Прижимаем ТЭН крепежным фланцем и закручиваем гайками

То есть мы осуществляем ту же процедуру, что при демонтаже, но в другой последовательности. Далее, воспользовавшись фотографией подключений контактов, восстанавливаем электрику, закрываем крышку и крепим болтами.

С помощью напарника устанавливаем водонагреватель на место и подключаем к водопроводу и электрической сети. Теперь необходимо полностью наполнить бак водой, а в это время внимательно наблюдать, не будет ли где-либо протечки. Если все в порядке, можно включить и проверить бойлер на работоспособность. Водонагреватели ТЕРМЕКС RZL 30-150VS, IS 30-50V, IR 50-150V имеют весьма практичные конструкции, поэтому замена ТЭНа займет не более 1-2 часов даже у начинающего мастера

Важно соблюдать последовательность и не терять болты и гайки

Мы надеемся, что данная статья о ремонте водонагревателей ТЕРМЕКС своими руками окажется для вас полезной и информативной.

Компания Термекс – основной производитель водонагревателей в Европе. Это специализированное предприятие, основанное в 1949 году.

Единственной продукцией, производимой этой компанией, являются водонагреватели, которых она выпускает по два миллиона в год.

В состав компании входят конструкторские бюро, заводы, производящие оборудование, комплектующие и водонагреватели, научные лаборатории, сервисный отдел (для того, чтобы осуществлять ремонт водонагревателей Термекс по гарантии или без нее) и т.д.

Но, хотя продукция Термекс считается одной из надежных, иногда водонагреватель ломается, что становится головной болью пользователей. Во время эксплуатации водонагревателей довольно часто выходят из строя нагревательные элементы, и в этом случае возникает необходимость их замены. В этой статье рассказывается как своими руками проверить и заменить ТЭН, если в этом возникнет необходимость.

Ремонт бойлера “Термекс” своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети.

Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.

Замена ТЭНа

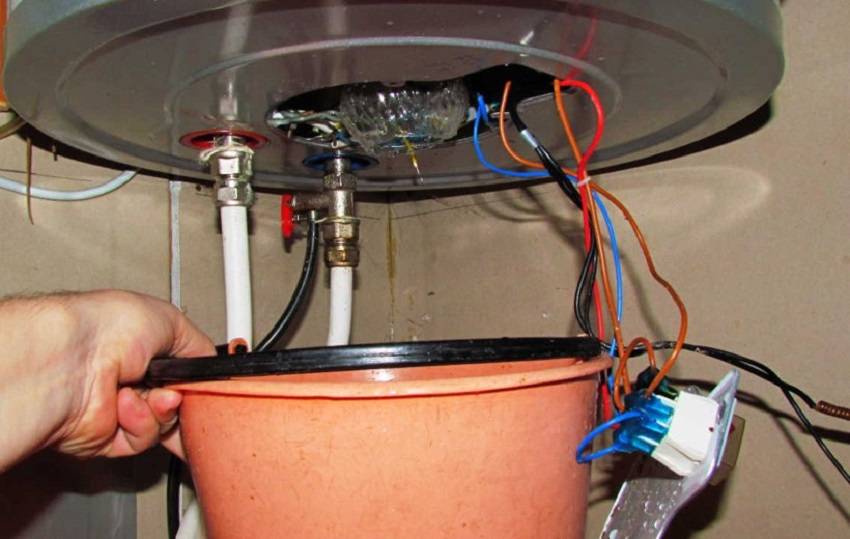

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

Чтобы было удобнее работать, можно даже снять бак со стены.

Стоит отметить, что большинство моделей “Термекс” имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.

Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

сняв крышку, найдите защитный термостат, снимите с него наконечники;
также снимите наконечники (3 штуки) с нагревательного элемента;
перережьте пластиковый хомут;
выкрутите винты, сняв при этом датчик;
теперь отсоедините шлейф и выкрутите четыре винта;
затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.

Неисправный термостат

Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
если вода выходит из-под крышки внизу, то нужно разбирать бак.

Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Диагностика и демонтаж

Для того чтобы добраться до «внутренностей» бака, нужно снять нижнюю крышку

Именно под ней расположена вся электрика водонагревателя, поэтому все процедуры нужно осуществлять осторожно

Обратите внимание на небольшую хитрость — производители часто прячут болты, например, под наклейку, чтобы уберечь его для ремонта в сервисном центре. Теперь можно приступать к демонтажу термостата, проводки и самого ТЭНа

Но перед этим лучше сделать фотографию подключения всех контактов, чтобы в процессе монтажа не возникло путаницы и вопросов. Дальнейшие действия поэтапно:

Снимаем все контакты с ТЭНа.
Отсоединяем все фастоны с контактов защитного термостата (обычно он серого цвета).
Откручиваем гайку, на которой держится защитный термостат, и убираем его в сторону.
Вынимаем датчики защитного и регулировочного термостата из полых трубок в ТЭНе.
Откручиваем 4 или 6 гаек и снимаем крепежный фланец, прижимающую ТЭН.
Вынимаем ТЭН из корпуса водонагревателя.
Визуально осматриваем ТЭН на предмет разрыва оболочки.

Демонтированный ТЭН прозваниваем тестером чтобы убедиться, что он сгорел. Сигналом того, что нагревательный элемент вышел из строя и его необходимо заменить, будет отсутствие звукового сигнала и отсутствие показаний сопротивления в Ом на дисплее тестера.

Какие бывают неисправности ТЭНов

Неисправность ТЭНа может быть вызвана несколькими причинами:

перегоревшей нитью накаливания, расположенной внутри трубки;
опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель? Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

Проточные и накопительные бойлеры

Водонагреватели делятся на две группы: накопительные и проточные. У каждого типа есть свои преимущества. Накопительный бойлер хорош тем, что обеспечивает запас горячей воды, не расходуя при этом слишком много электроэнергии. Его корпус напоминает термос: теплоизоляция не позволяет воде остывать слишком быстро. Когда температура падает ниже заданного значения, включается ТЭН. Но работает он сравнительно недолго.

Модели проточного типа обеспечивают нагрев протекающей через прибор струи воды. Таким образом, владельцы не ограничены определенным объемом и могут набрать полную ванну горячей воды или всего лишь вымыть руки. Греется только то количество воды, которое расходуется прямо сейчас. Однако у проточных моделей есть и минусы. Прежде всего, многих настораживает соседство тока и льющейся на человека воды. К тому же, расход электроэнергии часто оказывается более высоким.

Прозвон ТЭНа

По статистике, ТЭН в водонагревателе выходит из строя довольно часто. В каждом четвертом случае владельцы сталкиваются с тем, что прибор не нагревает воду, хотя все индикаторы, в том числе и датчики температуры, и терморегуляторы указывают на правильное подключение и исправность всех имеющихся проводов. Бывает, что водонагреватель бьет током, тем самым подвергая опасности людей. Иногда в приборе выключается автоматическая функция, вызывая перепады электроснабжения, неисправность и короткие замыкания по всей проводке дома.

Результатом появления всех этих неполадок является остановка функционирования тена и термостата. В этом случае не стоит сразу выбрасывать устройство и вызывать специалиста, стоит попытаться проверить самостоятельно нагревательный элемент на наличие поломки. Необходимы лишь начальные знания физики и несколько инструментов.

Типичные неисправности нагревателей «Аристон»

Почему не работает техника? Ответ на вопрос поможет найти диагностика либо сам бойлер. Современные модели оснащаются платами управления, коорые регулируют работу всех узлов в системе. Когда возникает поломка, на дисплей выводится код неисправности. Если нет дисплея, тогда на ошибку указывают индикаторы (мигают).

Решить проблемы с работой нагревателя поможет расшифровка символов.

Коды ошибок котлов «Аристон»: таблица

Код неисправности	Что означает	Как ремонтировать
Е01	Возникли проблемы с управляющей платой.	Чтобы исключить системную ошибку, включите и отключите колонку на 10 минут. Если ошибка снова показалась, осмотрите плату. Возможно, на ней образовался конденсат.
Е10	Неполадки с температурным датчиком.	Проверьте целостность проводки, плотность контактов. Протестируйте датчик мультиметром. При поломке выполняется замена.
Е11	Сообщение о превышении нормальной температуры (более 105 градусов). Причины:

Накипь, солевые отложения на ТЭНе.
Поломка ТЭНа.
Неисправность термодатчика.

Ремонт своими руками:

Достать ТЭН, почистить от накипи и отложений. Проверить на исправность с помощью тестера. Выполнить замену .
Установить новый термодатчик.

Е12
Сенсоры указывают, что температура воды выше положенного на 12 градусов.
Смотрите код Е11.

Е13
Ошибка сенсорного дифференциала. Между термодатчиками разница в показаниях более чем на 50°С.
Диагностика и установка новых датчиков.

Е14
Ошибка Е14 сообщает: вода нагревается очень медленно.
Убедитесь, что напряжение нормальное. Очистите ТЭН от накипи.

Е15
Система сообщает об отсутствии воды в баке.
Проверьте наличие воды в водопроводе, состояние предохранительного клапана. Замените неисправную деталь.

Поскольку бойлер одновременно подключается к электричеству и водным коммуникациям, неполадки также могут касаться сети или предохранительного клапана и шлангов.

Разберем основные поломки нагревателя «Аристон»:

Потек бак.
Прибор не включается.
Нет нагрева воды.

Признаками неисправности могут послужить:

Длительный нагрев.
Шум во время работы.
Вода с неприятным запахом и мутным цветом.
Быстрое включение и отключение бойлера.

Что делать и как устранить проблемы, читайте ниже.

Ремонт своими руками

Некоторые неполадки можно устранить самостоятельно. Главное — придерживайтесь наших рекомендаций.

Водонагреватель не включается

В первую очередь проверьте, есть ли напряжение в сети. Проверить это можно отверткой с индикатором: он должен загореться на «Фазе», а на «Нуле» и «Земле» — нет. Если изоляция кабеля нарушена, не рекомендуется выполнять ремонт. Лучше сразу заменить элемент, но следите, чтобы новый кабель соответствовал старому по параметрам.

Для диагностики розетки подключите другой прибор. Если он также не работает, розетка неисправна. Для замены лучше вызвать электрика.

Короткое замыкание или отсутствие заземления приводят к постоянному отключению автомата УЗО. Пробой ТЭНа на корпус тоже приводит к подобным последствиям. В таком случае проводится диагностика и замена элемента.

Автомат УЗО мог сломаться. Чтобы подтвердить догадки, нажмите на панели прибора RESET. Лампочка светится? Значит, питание подается. Потом нажмите TEST и снова RESET. Если индикатор вновь светится — УЗО работает нормально.

Бойлер не греет воду

Проверьте плотность контактов между вилкой и розеткой. Если все в порядке и напряжение нормально подается, нужно проверять ТЭН. У вас накопительный тип бойлера? Тогда сначала слейте из него воду. Объем воды в 50-80 литров можно удалить через краник. 100 литров и больше лучше сливать при помощи клапана.

Снимите корпус со стены. Теперь нужно вытащить фланец, к которому крепится ТЭН. В моделях «Аристон» 80 литров фланец крепит всего один болт. В остальных случаях придется открутить 5 болтов.

Разборка выполняется так:

Прокрутите фланец по оси.
Вытащите его из бака.

Диагностика нагревателя проводится мультиметром. Подробнее в статье: «Замена ТЭНа в водонагревателе» .
Если стрелка мультиметра двигается, деталь исправна. Стоит на месте? Нужно ставить новую.

Заметили, что вода греется дольше обычного? Это не значит, что нагреватель сломался. Возможно, причина в накипи: со временем она нарастает толстым слоем и мешает нормальной теплоотдаче. Проведите чистку элемента специальными средствами.

Отсутствие нагрева может указывать на поломку термостата. Выполните перезапуск на панели бойлера. Если не получается перезапустить технику, термостат неисправен.

Точнее диагностировать поломку поможет тестер:

Установите мультиметр в максимальное положение.
Приложите щупы к контактам термостата (находится рядом с ТЭНом).
Стрелка на экране двигается? Прибор рабочий.

Есть другой вариант:

Нагрейте термостат зажигалкой.
Установите мультиметр на «минимум».
Приложите щупы к контактам.
Если стрелка смещается от нуля, тогда деталь функционирует нормально.

При неисправности требуется замена термостата. Отключите проводку от детали, вытащите ее из отверстия.

Установка проводится в обратном порядке.

Течет бак

Обнаружили течь? Внимательно осмотрите все соединения, шланги. Если все в порядке, нужно осмотреть сам бак. Течь может возникать в результате сильного давления воды. Если корпус вздулся, следует проверить и заменить предохранительный клапан.

Разрушение магниевого анода становится причиной коррозии бака. Поэтому рекомендуется заменять его раз в год.

Если бак «побежал», разобрать его для проверки не составит труда. Откройте верхнюю крышку изделия и посмотрите внутрь. Стены и нагреватель покрыты накипью? Нужно почистить технику. Вытащите ТЭН и анод (они расположены рядом).

Аккуратно счищайте накипь со всех поверхностей и стен бака. Затем промойте раствором типа «Антинакипина». В очищенный бак установите нагреватель и новый магниевый анод.

Скопление накипи приводит к неприятному запаху воды, ее мутности.

Протекать может и прокладка, крепящая детали снизу. Осмотрите ее и выполните замену.

Все эти работы можно выполнить самостоятельно

Важно: отключать технику от сети перед началом работ

Устраняем неисправности

Замена ТЭН

Замена ТЭН у водонагревателей Аристон, Электролюкс, Термекс и других – схож, несмотря на конструктивные различия и разный внешний вид устройств. В работе понадобятся:

гаечные ключи (с накидными головками);
пассатижи;
плюсовая и минусовая отвертки;
отвертка с индикатором напряжения.

Последовательность действий следующая:

Закройте воду в стояке, слейте из бойлера имеющуюся внутри.
Отключите питание электроприбора от сети.
Снимите декоративную крышку, открывающую доступ к электронным компонентам, и проверьте отсутствие напряжение индикаторной отверткой.
Снимите клеммы и разъедините провода (при этом обязательно запомните схему их подключения). Не лишним будет сфотографировать схему подключения.

Не допускайте попадания влаги на клеммы, контакты и электронную плату устройства во избежание короткого замыкания и его выхода из строя.

Сняв крышку и разъединив провода, достаньте ТЭН.
Проверьте его состояние, почистите анод от отложений.

Установка нового элемента производится в обратном порядке, при этом помните о правилах собственной безопасности во избежание поражения электрическим током.

Температура воды не соответствует заданным параметрам

Значительное отклонение температуры воды от заданных параметров

Проблема возникает в двух случаях, когда вода из нагревателя либо слишком горячая (буквально кипяток) при минимальных значениях нагрева, либо холодная и нагрев не осуществляется вовсе. Также есть и промежуточная неисправность, когда выставлены максимальные значения нагревателя, а вода слегка теплая. Внимания заслуживают все проблемы, причин которых может быть достаточно много.

Итак, рассмотрим ситуацию, когда водонагреватель при максимальных значениях на реле выдает только теплую воду в кране, чему предшествуют такие возможные проблемы:

ТЭН покрылся накипью, расходует энергии на нагрев больше, при этом КПД на минимуме.
Есть проблемы в центральной плате, которые блокируют сигнал реле о нужной температуре.

Если же водонагреватель визуально включается и якобы работает, а на деле выдает только холодную воду, то причины могут быть аналогичны вышеизложенным. При превышении температурных показателей воды, проблема заключается в неисправности терморегулятора или термореле, которые отвечают за фиксацию заданных человеком параметров нагрева и поддержание этой температуры внутри водонагревателя.

Если проблема касается несоответствия температуры, нужно выполнить следующую последовательность действий:

Проверить ТЭН на наличие загрязнений и исправность работы: отключить бойлер от сети, дать воде остыть и слить ее по максимуму, после чего снять защитную крышку внизу, открыть клапан и аккуратно извлечь нагревательный элемент. С помощью мультиметра проверить работоспособность элемента, что фиксируется в диапазоне значений 0,68-0,37 Ом. При наличии обрыва показатели будут нестабильны и станут стремиться к бесконечности. Если есть накипь, то ее можно снять с помощью замачивая в специальном кислотном растворе, который можно купить в любом бытовом магазине. В качестве альтернативы подойдет яблочный уксус.
Достать термостат и оценить его работоспособность: отключить бойлер от сети, слить воду, снять со стены. Найти термостат (можно посмотреть в инструкции как он выглядит и где располагается для конкретной модели) и нажать предохранительную кнопку до упора. Далее металлическую трубочку нужно слегка подогреть с помощью зажигалки. Если термостат рабочий, то при нагревании он среагирует и вернет кнопку в исходное положение. Если этого не произошло, то следует провести полный демонтаж и замену элемента на новый.

Аналогично следует пройтись мультиметром по всем доступным контактам, так как есть вероятность обрыва, что и провоцирует отсутствие исправной работы.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Перед тем как сливать воду, нужно дать ей остыть. Если нет времени ждать, то подойдет следующая хитрость: кран горячей воды открыть на максимум, бойлер отключить от сети. Примерно через 5-7 минут вода в резервуаре станет слегка теплой, что облегчит процесс ее спуска.

УЗО для водонагревателя

УЗО – это специальное устройство, которое помогает защищать водонагреватель от утечек тока. УЗО выглядит, как небольшая коробочка, на которой есть две лампочки и одна кнопка.

Принцип работы заключается в следующем:

УЗО устанавливают прямо перед самим водонагревателем, через УЗО проходит весь электрический ток, который и питает механизм бойлера.
Как только внутри бойлера произойдет утечка тока, которая может стать опасна для жизни, УЗО уловит утечку и выключит всю систему. Работа УЗО происходит за счет специальный датчиков и переключателей.

Как выглядит УЗО

Причины отключения УЗО:

Неправильное расположение УЗО. Если УЗО подключить не в том месте, то система будет проводить сквозь себя не тот электрический ток, который нужно, поэтому в случае поломки система не сможет защитить человека от утечки тока.
Повреждена изоляция ТЭНа. Данная функция защищает всю систему от прохождения тока сквозь воду. В старых или неизвестных дешевых моделях данный элемент может повреждаться, поэтому даже при обычном мытье рук человека может ударить током.
Утечка тока. Частой причиной отключения УЗО является перебитый кабель или любой другой провод внутри бойлера. В частых случаях кабель повреждается изнутри, поэтому ток передается на корпус бойлера, а так как он металлический, то при прикосновении удар может быть очень сильным. В данном случае придется разобрать водонагреватель и проверить его изнутри.

Важно установить УЗО правильно, ведь именно оно и спасает от пожаров, взрывов и других различных ситуаций, которые могут нанести вред окружающим

Пошаговая инструкция замены ТЭНов на водонагревателе Термекс

Заключительная стадия ремонта
