Как сделать колпак на трубу дымохода своими руками?

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Сборка своими руками

С теоретической частью разобрались, теперь рассмотрим, в какой последовательности необходимо выполнять действия, для того что бы изготовить устройство своими руками

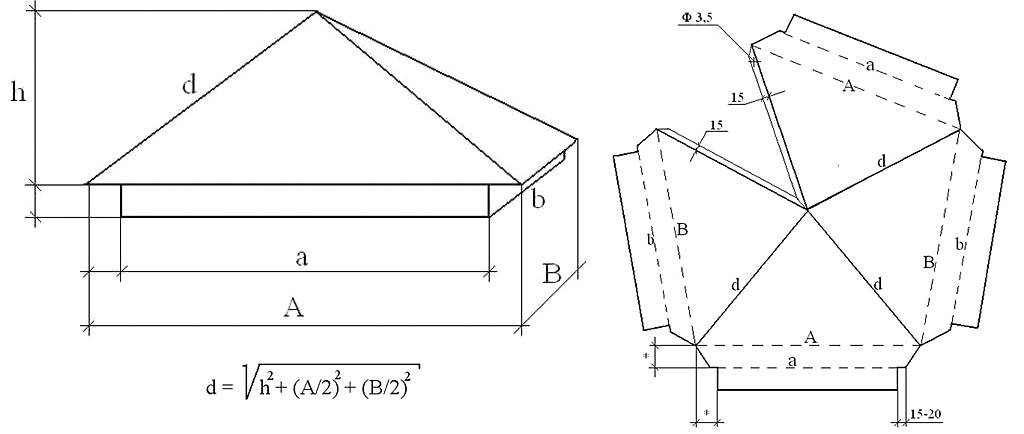

Шаг 1. Вначале возьмите металлическую заготовку и положите ее на стол таким образом, чтобы фронтальная ее часть «смотрела» вверх. В том месте, что указано в чертеже, проделайте отверстие o 3,5 миллиметра.

Шаг 2. Согните заготовку по линиям, которые в чертеже указаны пунктиром, под углом в 90 градусов. Руками этого не сделать, поэтому потребуется листосгиб. В таком случае линии получатся предельно четкими, а никаких вмятин не будет. В отсутствие подобного приспособления придется использовать подручные средства: край угла зафиксировать полкой кверху на верстаке. А для того чтобы согнуть изделие по всей линии за один раз, используйте обычный брусок.

Шаг 3. Согните заготовку по линиям, отмеченным буквой d. Касаемо угла, то ничего конкретного не посоветуем – определяйте его экспериментальным путем, чтобы в результате получился цельный колпак. Вся конструкция должна получиться ровной, без деформаций и перекосов (для проверки их отсутствия поставьте изделие на стол). Если все нормально, возьмите маркер и обозначьте на нижнем ребре жесткости место будущего отверстия. После этого накерните его и просверлите.

Шаг 4. Возьмите дымник и скрепите его при помощи заклепок на 3,2 миллиметра.

Шаг 5. Согните заготовку по линиям b и а для того, чтобы можно было зафиксировать ножки.

Шаг 6. Ориентируясь на наружный диаметр дымового канала, соорудите основание для колпака при помощи металлических уголков

Важно расположить уголки таким образом, чтобы одна сторона находилась сбоку, в другая упиралась в кирпичную кладку. Затем приготовьте ножки для будущей конструкции, после чего соедините все элементы при помощи электрической сварки

Шаг 7. Зачистите основание, нанесите на него антикоррозийное вещество. После высыхания последнего нанесите два-три слоя краски для внешнего применения.

Шаг 8. Зафиксируйте его на основании.

Внимание! Если квадратный колпак на трубу дымохода кажется вам чересчур сложным, можете прибегнуть к более простому варианту

Вариант №2 Простой способ сборки колпака для дымоходной трубы

Такой вариант очень легко осуществить, если под рукой имеется выгнутый листовой металл соответствующего размера. А если есть только не выгнутый, а обычный лист, можете согнуть его посредством специального аппарата (такой должен быть у каждого жестянщика). Алгоритм действий в таком случае будет несколько другим.

Шаг 1. Измерьте дымоход, на основании полученных данных соорудите основание под будущий дымовник.

Шаг 2. Расположите уголок так, чтобы вся конструкция надежно держалась: одно ребро будет охватывать дымоходную трубу снаружи, второе – опираться на край трубы.

Шаг 3. Сделайте ножки, которые будут соединять конструкцию с основанием и одновременно поддерживать колпак. Ножки делайте предельно мощными для того, чтобы они выдерживали вес снега и противостояли сильному ветру.

Шаг 4. Обработайте все элементы антикоррозийным веществом и нанесите несколько слоев краски (так же, как в предыдущем варианте).

Шаг 5. Соберите конструкцию (метод сборки полностью зависит от используемого материала).

Ниже приведено видео в котором подробно рассказывается о том как сделать изделие своими руками, здесь автор установил конструкцию на вентиляционную трубу, хотя этот вариант приемлем и для дымохода от твердотопливного теплогенератора.

А вот еще один рабочий вариант.

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6. Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной. Теперь собирается обратный конус. Это производится на фальцах. На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок

Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки. Рекомендуется брать алюминиевые, так как с ними легче работать

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240. D – 140; H – 168 и W – 280. D- 200; H – 240 и W – 400. D – 400; H – 480 и W- 800. D – 500; H – 600 и W – 1000. Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами

Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Изготовление колпака в виде конуса на трубу дымохода

Порядок действий:

• Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
• Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
• Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
• Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
• Опоры крепятся к зонту и хомуту.
• Места соединений грунтуются, готовое изделие красится антикоррозийной краской.

Почему трубы задымляются?

1. Неправильно выбран диаметр трубы.
2. Неправильная длина трубы, а также высота.
3. Если ветер усиливается, холодный воздух попадает в дымовую трубу. Тяга становится меньше так, как на дым воздействует давление ветра, дым перестает уходить из дымовой трубы и, в конечном результате, дым остается в дымовой трубе.
4. Дымовая труба засорена сажей. Нельзя при чистке дымовой трубы использовать никакую химию, чтобы почистить дымовую трубу, необходимо пригласить специалиста.
5. Возможно, из кладки упал кирпич. При поднятие сильных ветров случаются случаи, когда кирпичи падают из кладки. Необходимо убрать кирпич и заделать отверстие глиной.
6. Кладка начинает трескаться и холодный воздух попадает в щели, тяга уменьшается, и камин будет дымить. Все трещины необходимо заделать раствором с глиной.
7. Выделение конденсата, в результате чего печь становится сырой. Причина: при понижение температуры газов, которые выделяются при горение топлива. Из-за сажи, которая накапливается на стенках трубы, она уменьшает теплоизоляцию.
8. Если неправильно был построен дымоход.
9. Если стены печной трубы неровные и малое сечение дымоходной трубы.
10. Если дымоход установлен ниже крыши.
11. При установке дымохода вблизи высоких деревьев и домов.
12. Если дымоход пропускает воздух через кирпичную кладку.
13. Если помещение плохо вентилируется.
14. Дождь, снег.
15. Когда на улице теплее, чем в здание.
16. Когда первый раз разжигаете при замерзшем дымовой трубы.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

Оптимизация тяги с помощью дефлектора

1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Как выбрать колпак

Чаще всего для кирпичных труб используются оголовки с четырехскатной крышей, а для труб круглого сечения — дымники с конусообразными зонтами

Однако стоит обратить внимание и на другие варианты. К примеру, колпак с щипцовым навершием лучше защищает от снега

ВАЖНО!

ВАЖНО!

ВАЖНО!

Форма колпака дымохода не так важна. Чтобы он полностью выполнял свои функции, главное — правильно подобрать его по размеру. Свесы зонта должны со всех сторон на несколько сантиметров выступать за внешний периметр трубы.

Если вы хотите гарантированно избежать попадания в трубу листьев и другого мусора, а также птиц, необходимо остановить свой выбор на колпаке с сеткой, расположенной под зонтом. Роль сетки может выполнять художественная ажурная ковка, такие оголовки не только справляются с возложенными на них задачами, но и отличаются прекрасным внешним видом.

• Для труб дровяных печей не подходят окрашенные дымники, так как краска с них быстро выгорает.
• Оголовки с уплотненной двойной крышкой лучше переносят воздействие горячего воздуха, а двухэтажные модели позволяют добиться лучшего продува.
• Колпак с дефлектором обеспечит максимально хорошую тягу и таким образом повысит эффективность отопления.
• Если установить на трубу оголовок с откидывающейся крышкой, ее будет легко чистить.

Выбирая колпак, необходимо найти такую модель, которая не только хорошо выглядит, но и гармонично сочетается с остальными элементами крыши и дома вообще и хорошо впишется в экстерьер постройки.

Виды различных колпаков

К постройкам, имеющим ярко выраженный современный вид, подходят оголовки с плоской крышей, а для большинства стандартных «классических» кирпичных домов лучшим выбором будет колпак с четырехскатным, щипцовым или полукруглым навершием.

Чтобы правильно выбрать размер зонта колпака для кирпичной трубы, надо замерить ее длину и ширину. Если в верхней части дымохода есть расширение, зонт должен закрывать и его, а значит, необходимо ориентироваться именно на размеры внешнего периметра такого расширения. Основание колпака должно надеваться на дымоход легко, но при этом сидеть оно должно плотно, чтобы найти необходимые размеры его длинной и короткой сторон, к длине и ширине трубы надо добавить 4-5 мм.

Разновидности дефлекторов

1. Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
2. Зонт на печную трубу;
3. Колпак на дымовую трубу с плоской поверхностью;
4. С покатым верхом;
5. Со щипцовой кровлей. В данном случае используется по два ската;
6. С монтажом флюгера;
7. С откидывающейся крышкой.

Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.

Несколько типов дымоходных колпаков

Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:

• входная часть – патрубок, через который поступает поток воздуха;
• диффузор;
• корпус;
• специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
• непосредственно, сам колпак.

Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.

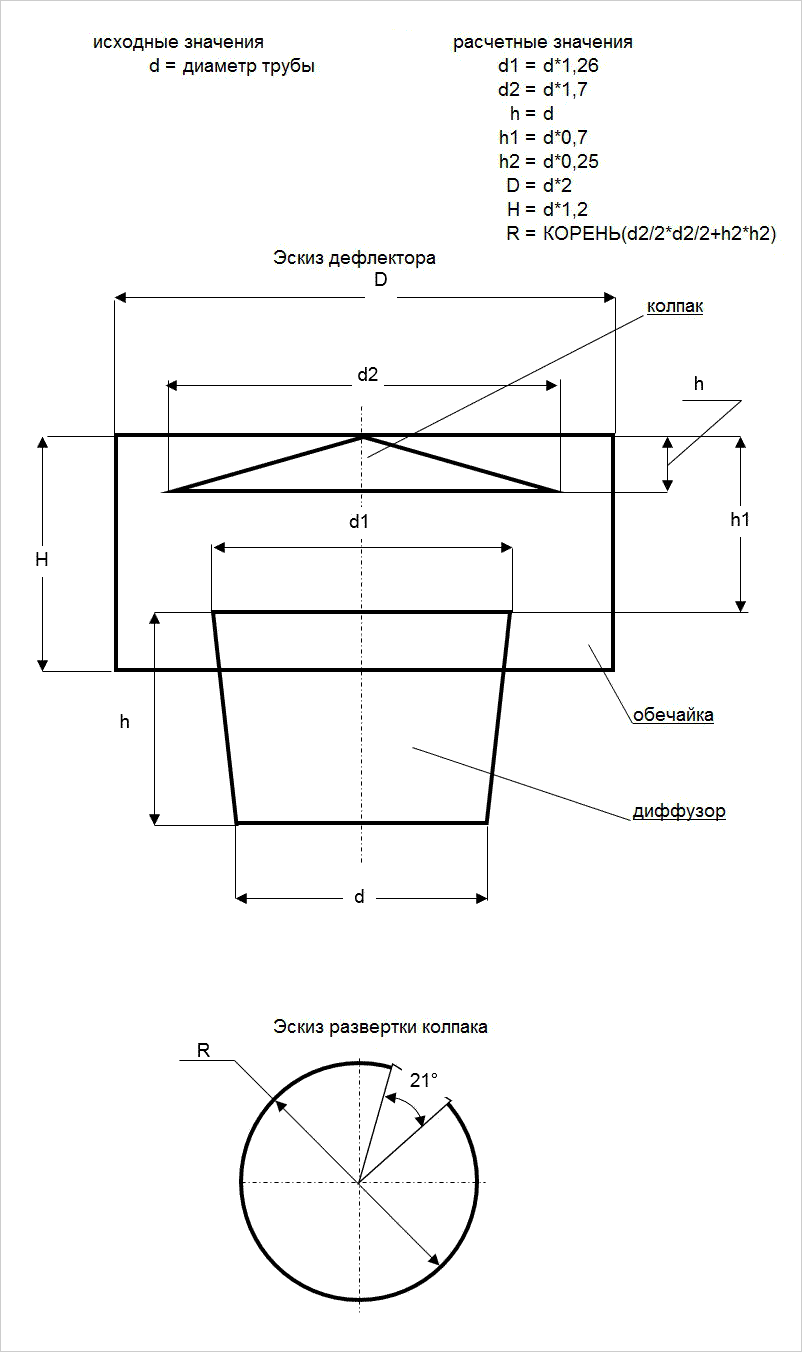

Простейшая схема дефлектора

Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.

Как сделать колпак на трубу дымохода своими руками: чертежи, фото

Камин и печь в собственном коттедже, бане или беседке – это сложная в инженерном плане конструкция, которая обязана отвечать всем требованиям пожарной безопасности. Для стабильного вывода продуктов горения через трубу дымохода понадобится дефлектор, перенаправляющий воздушные массы и не допускающий попадания воды и снега. Как сделать колпак на дымоход своими руками, определить наиболее практичную форму и составить чертежи?

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода  почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Виды колпаков:

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

https://youtube.com/watch?v=N3Qh2O_JhvA

Как работает колпак на дымоходе

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега

Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде

А если применить в работе немного креатива, то изделие станет украшением фасада дома.
