Печь с водяным контуром для отопления дома: какую печь выбрать и почему + лучшие решения по проектированию

Какую печку лучше поставить на даче: разновидности

Первое, с чем стоит определиться при выборе печи на дачный домик — определиться с типом печи, который больше нравится. Дровяные печи чаще всего делятся на:

  • печь-камины;
  • чугунные;
  • отопительные, а также отопительно-варочные;
  • изразцовые печи;
  • печи по типу “булерьян” (длительного горения);
  • теплонакопительные;
  • “буржуйки”.

Рассмотрим все перечисленные варианты.

Печь-камины

Печь-камин — один из возможных вариантов отопительных приборов, которые могут быть установлены. Отличается наличием дверцы со стеклом, которую можно использовать, чтобы любоваться красотой живого огня. Печи подобного типа выпускаются, как правило, уже со внутренней футеровкой. Она представляет собой облицовочный слой топки печи, находящийся в контакте с открытым огнем. Этот слой защищает стенки от прогорания.

Пример печи-камина

Также она выполняет функцию теплоизоляции. Благодаря этому обеспечивается меньшая потеря тепла, ведь тепло аккумулируется тепло внутри печи. Температура горения печи без футеровки может составлять 300-400 градусов по Цельсию, в то время как с футеровкой — 500-600.

Чугунные печи

Чугунные печи выделяются из всех прочих из-за особенностей нагрева помещения. Если говорить конкретнее, то речь идет о минимальной конвекцией. Такие печи достаточно много тепла аккумулируют внутри себя, после чего распространяют его по всему помещению.

Пример чугунной печи

Полученное от топки такой печи тепло ощущается более приятным и мягким, по сравнению с теплом от металлических печей. Кроме того, чугун считается более долговечным материалом, чем сталь. Вот только у чугунной печи есть одно «но» — помещение будет медленнее нагреваться.

Отопительные и отопительно-варочные печи

Подобный тип печного оборудования предполагает использование стали для оформления корпуса печи, а также отсутствие футеровки. Также данный вид печи отличается отсутствием стеклянной дверцы, которую можно было использовать для наблюдения за огнем.

Подвидом подобной печи являются отопительно-варочные печи. У них имеется варочная поверхность, выполненная из стали или чугуна. Конфорки там могут быть как съемными, так и стационарными.

Пример отопительно-варочной печи

В вопросе внешнего вида, такие печи, конечно, проигрывают многим другим разновидностям, а вот в вопросе функциональность — все наоборот.

Изразцовые печи

Облицовка корпуса подобных печей выполнена из одного конкретного материала — изразца. Он представляет собой элемент керамики, выполненный из обожженной глины. Используется чаще всего для украшения печей и каминов, а также для оформления внутренних и внешних стен зданий.

Пример изразцовой печи

Внешне такие печи будут выглядеть очень привлекательно

Такие печи могут стать ярким элементом интерьера, который будет приковывать к себе внимание всех гостей дачного дома. В вопросе тепла данный вид печи будет проигрывать другим

«Булерьян»

Данная разновидность отопительных печей, в отличие от других, рассчитана на длительное горение. Одной закладки дров хватает, чтобы подобная печь горела 8-12 часов. Топка забивается под самый верх и поджигается. Дрова просто начинают тлеть и будут они гореть достаточно долго.

Пример булерьяна

Как правило, печи по типу «булерьян» часто используются в нежилых бытовых помещениях. Такие печи могут создавать много сложностей для хозяина, а еще они образуют много конденсата. Если ко всему этому быть готовым, то тепла будет очень много.

Теплонакопительные печи

Теплонакопительные печи — печи, которые обладают большой теплоаккумулирующей массой. У них имеется корпус из камня (например, из талькохлорита или пироксенита), а масса может находится в пределах от 300 кг до тонны.

Пример теплонакопительной печи

Набранное внутри себя тепло в результате работы с топливом такая печь может отдавать на прогрев помещения в течение 8, 16 или 24 часов — все зависит от модели подобной печи.

Буржуйки

Каждый хотя бы раз слышал о буржуйках. Да, они имеют небольшой размер, рассчитаны на обогрев помещений до 50 куб. метров. Обращение с такой печью будет простым — нужно лишь закидывать дрова в маленькую печку, чтобы слегка протапливать небольшое помещение.

Пример буржуйки

Срок службы при должном обслуживании будет достаточно большим.

Обзор и стоимость популярных моделей

Много проверенных производителей предлагают свою продукцию, но наибольшей популярностью пользуются российские модели.

  1. «Экокамин». Компания предлагает модель Бавария Призматик — экономное устройство с КПД в 78%. Удобные размеры топки позволяют вмещать поленья до 50 см. Мощность нагрева составляет 14 кВт, что дает возможность обогреть помещение площадью около 100 кв. м. Качество используемых материалов гарантирует бесперебойную работу камина более 10 лет. Стоимость модели в районе 45 тыс. руб.
  2. Чешский камин Belt 10 Aqua от АВХ отличается внешней эстетикой с комбинацией металла и натурального камня. Отапливаемый объем до 220 куб. м. Мощность камина составляет 10 кВт. В качестве топлива используются как дрова, так и угольные брикеты. Стоят печи этой линейки от 130 тыс. руб.
  3. Варта Аква с плитой и водяным контуром. Здесь собраны воедино камин и оборудование для приготовления пищи, что очень удобно для использования в маленьких помещениях. Мощность модели 13 кВт. Отапливаемая площадь до 130 кв. м. Работает на дровах и буром угле. Стоимость такого универсального камина от 35 тыс. руб.
  4. Ангара Аква. Камин изготовлен из листового железа. Внутренняя часть топки облицована жаропрочным веществом. Мощность 13 кВт, отапливаемый объем составляет 230 куб. м. Это позволяет протопить дом до 160 кв. м. Устройство оснащено призматическим панорамным стеклом. Работает на пеллетах, сухих дровах и угле. Цены на модели Ангара Аква начинаются от 45 тыс. руб.
  5. EdilKamin Acquatondo 22 prizma. Итальянский камин с прекрасными внешними и функциональными характеристиками. Способен производить горячую воду для отопления дома и техническую для обеспечения бытовых нужд. Работает на дровах и угольных брикетах. Мощность 23 кВт. Установка пристенная или фронтальная. Цены на такое оборудование начинаются от 200 тыс. руб.

Камин с водяной рубашкой Belt 10 Aqua от АВХ

Среди всех представленных моделей, наверняка найдется та, которая больше всего отвечает заявленным требованиям. Ежегодно выпускаются новые усовершенствованные камины, установив которые можно создать необходимый домашний уют и комфорт в доме.

Установка змеевика на дымовую трубу

Для печей небольших парилок можно устанавливать теплообменники непосредственно на дымовую трубу. Конструкция водогрейного змеевика практически ничем не отличается от встроенных теплообменников, единственным неудобством является потребность в установке дополнительной аккумулирующей емкости под горячую воду.

Многие владельцы парилок устанавливают на печку каменку оба типа теплообменников, внутренний из легированной стали и наружный – из меди или медного сплава. Первый водяной контур используется для получения горячей воды и кипятка, второй – постоянно заполнен жидкостью и закольцован на систему отопления.

Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

  • чернового пола — бетонного или деревянного;
  • гидроизоляционного слоя — он препятствует образованию конденсата;
  • утеплителя — уменьшает теплопотери;
  • арматурной сетки — защищает изоляцию;
  • отражателя из фольги — направляет тепло в нужном направлении;
  • нагревательного элемента — трубы уложенные спиралью;
  • бетонной стяжки — имеющей уклон по направлению стока;
  • финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

  1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

  • Российские камины:
  • Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Печка Бавария Пристенно-Угловая

Бавария – это идеальное решение для установки в помещениях с небольшой площадью.

Особенностью модели является то, что она оснащена встроенным теплообменником, что позволяет организовать отопительную систему в доме.

Основные характеристики:

  • Мощность– 12 кВт.
  • Максимальная площадь отапливаемого помещения – 150 м3.
  • КПД – 78%.
  • Объем камеры теплообменника – 4 литра.
  • Система – чистое стекло. Во время работы камина, стекло дверцы не закачивается.
  • Печь с облицовкой.
  • Есть режим экономного расхода топлива.
  • Есть ниша для дров.
  • Вес оборудования – 170 кг.
  • Выход дымохода находится на задней стенке.
  • Габариты – 945х540х710мм.
  • Тип топки – пристенно-угловая.
  • Стоимость – 25 500 рублей.
  • Страна производитель – Россия.

Электрические и жидкотопливные

Самым эффективным считается электрическое отопление. Только оно может обеспечивать КПД 99%. К тому же для него не требуются вентиляция и дымоходы, обслуживание как таковое не предусмотрено, разве что есть необходимость чистить устройство раз в 2-3 года.

Монтаж, как и стоимость самого оборудования, отличается дешевизной. Конечно, все эти свойства электрокотла делают его привлекательным в глазах покупателя, но стоит он всё же недёшево. Финансовые затраты обусловлены необходимостью платить за электричество. Можно устанавливать многотарифный счетчик, хотя и это не позволит обойти по функциональным характеристикам дровяной теплогенератор.

Жидкотопливные котлы работают на дизельном топливе и отработанном масле. Этот тип отопления считается самым грязным. После посещения котельной непременно придется отмывать руки от солярки. Также от одежды будет исходить соответствующий запах. Один раз в год понадобится чистка агрегата. Это отдельное событие, после которого придётся отмывать сажу чуть ли не со всего тела. Не самым выгодным решением является применение солярки. Стоимость ее может перечеркнуть все очевидные плюсы. Отработанное масло сейчас поднялось в цене и может быть выгодно только тем, у кого есть дешевый его источник.

https://youtube.com/watch?v=d0idwQchW3s

В современных отопительных котлах присутствует много важных элементов. Среди них — теплообменник для кирпичной печи со сваренными пластинами. Именно внутри него осуществляется передача тепла к носителю от генератора. Сегодня представлен большой ассортимент различных отопительных котлов, но это не мешает владельцам частных домовладений самостоятельно изготавливать подобные устройства.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

  1. Слесарный набор (разводные, рожковые, накидные ключи).
  2. Строительный уровень.
  3. Дисковая пила.
  4. Отвертка и набор насадок.
  5. Маркер.
  6. Пистолет для герметика.

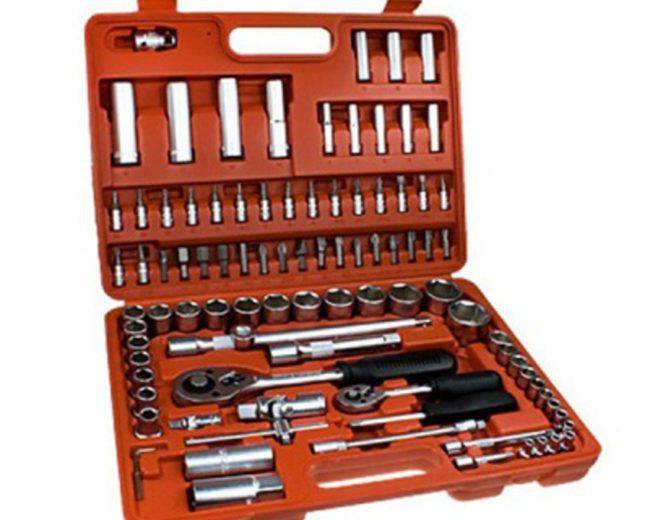

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

  • Муфта стальная (3 штуки).
  • Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
  • Металлическая труба для подключения котла.
  • Герметик (огнеупорный).
  • Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

  1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

  2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

  1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

  2. Освободите новый котел от заводской упаковки.
  3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
  4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Принцип работы

Отопление от печки с водяным контуром представлено простой схемой. Обозначенный теплоноситель нагревается при сгорании топлива, после чего перемещается по системе из труб, прогревая при этом окружающее пространство.

Модернизированные печи и твердотопливные котлы унаследовали функциональный признак хорошо знакомой многим потребителям «шведки». Так, принцип действия шведской установки заключается в том, что закладке дров для растопки предшествует заполнение специального резервуара холодной водой. Во время сгорания твердого топлива водяные массы прогреваются постепенно, но впоследствии они также медленно и остывают.

Печное отопление с теплоносителем

Очень удачной вариацией традиционного печного отопления считается система с водяным контуром. Она успешно сочетает в себе достоинства водяного и печного отопления, что позволяет ей равномерно и рационально распределять тепло по помещению. При этом такая система способна обогревать одновременно несколько комнат.

Устройство печи с водяным котлом

Печь, использующаяся в такой системе, работает по типу твердотопливного котла. Однако в отличие от него она нагревает не только теплоноситель, но и собственные стенки и дымовые каналы, которые так же участвуют в обогреве помещения. Таким образом печное отопление с водяным контуром обеспечивает передачу тепла к радиаторам только в процессе топки. Однако разогретая поверхность печи излучает тепло до полного остывания.

Схема работы печного отопления с водяным контуром — простая однотрубная система

Регистр: назначение и устройство

Основное конструктивное отличие печи для отопления с теплоносителем – наличие так называемого регистра или теплообменника или змеевика. Так называют деталь, установленную в топливнике, по которой циркулирует теплоноситель. Именно к ней подключается традиционная система водяного отопления.

Конструкция детали может быть самой разнообразной, главное, чтобы она обеспечивала максимальную из всех возможных температур находящегося в ней теплоносителя и не препятствовала постоянной и равномерной его циркуляции.

Форма регистра может быть различной и, скорее всего, его вам придется делать на заказ

Для изготовления регистра используется листовая сталь толщиной от 3 до 5 мм или металлические трубы. Большой популярностью пользуются теплообменники из листовой стали, которая достаточно проста в обработке. Кроме того такие изделия относительно легко очистить от продуктов сгорания. Основной недостаток – небольшая площадь нагрева, что их невыгодно отличает от регистров, выполненных из металлических труб. Чаще всего змеевики изготавливаются по заказу, под определенную модель и размеры печи. В некоторых случаях их даже можно сделать самостоятельно.

Устройство печи-камина с водяным контуром

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

Использование и эксплуатационные возможности

Камины и печи с водяным контуром предназначаются для установки, как в дачных домах, так и в частных многоэтажных постройках. За счёт своей высокой эффективности, такие очаги способны выполнять роль основного источника отопления. Также наличие водяной рубашки позволяет выполнить подключение таким образом, чтобы в доме появилась горячая вода и котёл для её регулярного нагрева.

Каминопечь с водяным контуром не зависит от наличия проведённого газа и электричества и тем самым может устанавливаться даже в посёлках и деревнях, где зачастую возникают перебои и отключение данных ресурсов.

К основным особенностям и положительным качествам таких установок относят:

  • Возможность подключения практически к любому типу отопительной системы;
  • Широкий диапазон цен, брендов, моделей и производителей;
  • Для растопки и работы конструкции необходимы просушенные и подготовленные поленья, либо покупные брикеты;
  • Рабочий процесс полностью отлаженный, а сама печь может работать в автономном и экономичном режиме;
  • Каждая модель имеет своё уникальное и неповторимое стилевое оформление;
  • Для небольших помещений возможен выбор углового отопительного агрегата;
  • За счёт наличия теплообменника и водяной рубашки, отапливание помещений происходит очень быстро и равномерно.

В данной статье представлено большое количество фото различных моделей и схем установки, которые помогут вам сделать плавильный выбор и определить необходимые для себя визуальные качества очага.

Критерии выбора

Печка камин с водяным контуром может иметь различные характеристики и эксплуатационные возможности

Перед покупкой уделите особое внимание следующим критериям:

  1. Определите необходимую мощность отопительного агрегата. Визуально узнать её можно исходя из размеров, формы, расположения очага. Самыми мощными являются массивные чугунные конструкции, имеющие пристенное или островное расположение. Подробней ознакомиться с данным параметром можно изучив прилагающуюся к модели инструкцию. Учитывайте, что для обогрева 10 квадратов, понадобится около 1 киловатта;

Стальная модель, с отделкой боковин огнеупорными материалами

Стальная модель, с отделкой боковин огнеупорными материалами, варочной поверхностью и топкой оснащённой прозрачным огнеупорным стеклом

Принцип отапливания на примере двухэтажного дома

Принцип отапливания на примере двухэтажного дома

  1. Каминные печи с водяным контуром могут иметь как отечественное, так и зарубежное происхождение. При выборе отдайте предпочтение проверенному, известному бренду, качество которого проверенно временем;
  2. Установка должна отличатся высоким качеством, долговечностью. В качестве материла изготовления основания, отдайте предпочтение чугуну или листовому стальному покрытию, которое дополнительно окрашивается специальной защитной краской. Такие очаги подходят как для регулярного отапливания, так и для периодического обогрева, могут располагаться в помещениях, не имеющих других источников тепла;
  3. Печи камины длительного горения с водяным контуром больше подходят для установки в помещениях, в которых вы проживаете постоянно, а также для домов с большой площадью, несколькими этажами.

Схема с указанием прохождения воздушных масс и прогретого воздуха

Схема с указанием прохождения воздушных масс и прогретого воздуха

Некоторые стальные модели с водяным контуром имеют средний КПД

Некоторые стальные модели с водяным контуром имеют средний КПД при небольших габаритах

Разновидности теплообменников

Чтобы сделать котел-печь для отопления своими руками, необходимо определиться с теплообменником. Для монтажа подойдут два типа. Особенности каждого стоит рассмотреть подробнее.

Плоское устройство

Отопительные установки с плоским теплообменником считаются самыми практичными для обустройства загородного дома или дачи. Достаточно изготовить чертежи, и котел в печь своими руками будет построить несложно. К тому же они отличаются простотой обслуживания.

Что касается установки, то они могут располагаться и в вертикальном положении, и в горизонтальном. Кроме этого, такие котлы обладают высоким показателем полезного действия. Плоская конфигурация позволяет обустроить достаточно объемную камеру, а значит, жидкость будет нагреваться гораздо быстрее.

Говоря о недостатках, одним из главных минусов такой конструкции является то, что у них очень маленькая теплоотдача боковых стенок. Это связано монтажом устройства в П-образной форме, а это, в свою очередь, снижает температуру внешней стены и увеличивает время на обогрев воздуха. Но такая проблема встречается только тогда, когда печное устройство устанавливается непосредственно в жилом доме, где процедура топки осуществляется на постоянной основе.

Существуют способы, с помощью которых можно ускорить процесс обогрева. В первом случае можно немного удлинить каменку и расположить ее над топочной камерой. Во втором необходимо изготовить дымоход из металлической трубы, причем подобная конструкция должна быть длиннее, чем стандартный вариант.

Трубчатое изделие

Трубчатые котлы могут отличаться по типу, размеру, а также способу установки. При проведении ремонтных работ такую систему абсолютно легко демонтировать, а затем снова установить в печку. Если планируется встраивать трубчатый регистр в кирпичное оборудование, то применяются бесшовные трубы, которые надежны, безопасны и долговечны.

При изготовлении теплообменника своими руками необходимо учитывать, что его размеры должны полностью копировать фору топочной камеры. Такая конструкция позволяет нагревать максимальное количество жидкости в устройстве. Кроме этого, регистр, собранный точно по схеме, обеспечит гораздо большую площадь теплового обмена.

Важное условие при сборке теплообменников — правильная подборка труб. Лучше всего для этого подойдут бесшовные изделия

Их достаточно просто отличить от остальных: у них отсутствует продольная сварочная линия. Элементы, имеющие швы, при высокой температуре трескаются, поэтому их часто приходится заменять. А чтобы это сделать, требуется полностью разбирать печное устройство.

Существует еще один существенный плюс таких конструкций — у них имеются межтрубные зазоры, которые позволяют достаточно быстро и легко производить чистку. Также стоит отметить, что открытое пламя, проходя через эти зазоры, накаляет стенки агрегата, поэтому помещение обогревается быстро и качественно. А вот регистры плоского типа, наоборот, изолируют стенки от открытого огня.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Рекомендации для приобретения готового изделия

Для длительного и комфортного пользования, в первую очередь, необходимо обращать внимание на качество и характеристики прибора

Мощность. Зависит от размера топки и габаритов конструкции в целом

Если заглянуть в технические характеристики печи, то следует обратить внимание на номинальную мощность. Необходимую мощность нужно рассчитать исходя из того, что для обогрева 10 м

кв. потребуется 1 кВт мощности.
Марка (бренд). Печь это предмет, связанный с огнем, и экономия на материале или брак в производстве могут нанести ущерб жилищу или здоровью. Поэтому следует выбрать производителя с хорошей репутацией, работающего с соблюдением всех требований.
Адаптация к погодным условиям. Лучше всего позаботиться и о сохранности печи зимой, особенно в неотапливаемом помещении. Корпус должен быть прочным, из листовой стали, покрашенным специальной краской.
Тип горения. Лучше предпочесть длительное горение, если вы планируете проводить на даче долгое время.

Для дачи очень популярны модели с варочной поверхностью. Они позволяют быстро обогреть помещение и готовить еду. Также выгодным будет решение с солнечными батареями, они могут использоваться в качестве резерва.

Рассчитываем необходимую мощность топки

Отапливаемая площадь помещения напрямую влияет на качество отопления. Также имеет значение качество изоляции и климатическая зона помещения. По французским стандартам каждый киловатт номинальной мощности закрытого типа топки или печки-буржуйки обогреет воздух:

  • 15 м3 дома без изоляционной системы, в холодных климатических зонах
  • 20 м3 дома с наличием нормальной изоляции, если климатическая зона умеренная
  • 33 м3 дома с наличием хорошей изоляцией, если теплая климатическая зона.

На территории же СНГ пользуются такими расчетами: 1 кВт мощности топки камина сможет обогреть 26 м3 воздуха в помещении в течение 2 часов до наступления комфортной температуры воздуха.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
