Обустройство заземления в частном доме

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Квартирное заземление

Электроснабжение жилых многоквартирных домов в СССР И РФ до 1997 г осуществлялось по схеме TN-C, с глухозаземленной нейтралью. Эта схема была абсолютно оправдана во времена небольшой насыщенности жилья электроприборами. Теперь же она имеет два существенных недостатка:

  1. Ток в нейтрали сам является электропомехой, значит схема мало пригодна в качестве рабочего заземления.
  2. Если на подстанции отгорает ноль, неизбежна серьезная авария. В квартирных розетках напряжение становится 380 В, из-за чего запитанные приборы взрываются, возгораются. И даже если этого не происходит, на металлических корпусах бытовой техники появляется напряжение в 220 В, и прикосновение к ним ведет к травмам со смертельным исходом.

Энергетики стараются держать ноль при любых обстоятельствах. Но остается актуальной проблема электромагнитной совместимости, поскольку отсутствует рабочее заземление. Именно поэтому новые СНиП и ПУЭ предписывают строителям запитывать новостройки по схеме TN-C-S, а также снабжать каждый дом контуром заземления. Что же касается защитного проводника, он разводится по квартирным розеткам стандарта «евро».

Чтобы узнать, имеется ли заземление на строении, достаточно заглянуть в домовой ЩВС (открыть его по первому требованию владельцев квартир обязан закрепленный за зданием электрик, осмотр производится также в его присутствии). Если от подстанции идут 5 кабельных жил, дом запитан по схеме TN-C-S, и ничего больше делать не нужно. Если же жил 4, работает схема TN-C, и нужно думать, как заземляться.

Важно

Самостоятельно сделать контур заземления для многоэтажки нереально. Потребуется разрешение от УК и ЖЭУ

Нужно будет сделать и утвердить проект. Также предстоит большой объем земляных работ на придомовой территории с привлечением спецтехники. Данный вопрос требует поквартирного решения. И оно заключается в защитном занулении и УЗО.

Как сделать заземление своими руками

Прежде чем самостоятельно обустроить заземление своего загородного дома, рекомендуется изучить пошаговую инструкцию, как правильно сделать и установить конструкцию.

Выбор места установки контуров

В первую очередь на участке подбирают безопасное для жителей коттеджа место размещения контура заземления. При пробое электрической проводки срабатывает защита, и весь ток уходит на закопанные в землю электроды. В этот момент здесь находиться очень опасно.

Поэтому участок закладки системы подбирают там, где никто не ходит. Лучше сделать отвод за зданием возле забора, но расстояние от заземлителя до фундамента дома не должно превышать 1 м. Опасную зону дополнительно рекомендуется загородить небольшим деревянным заборчиком.

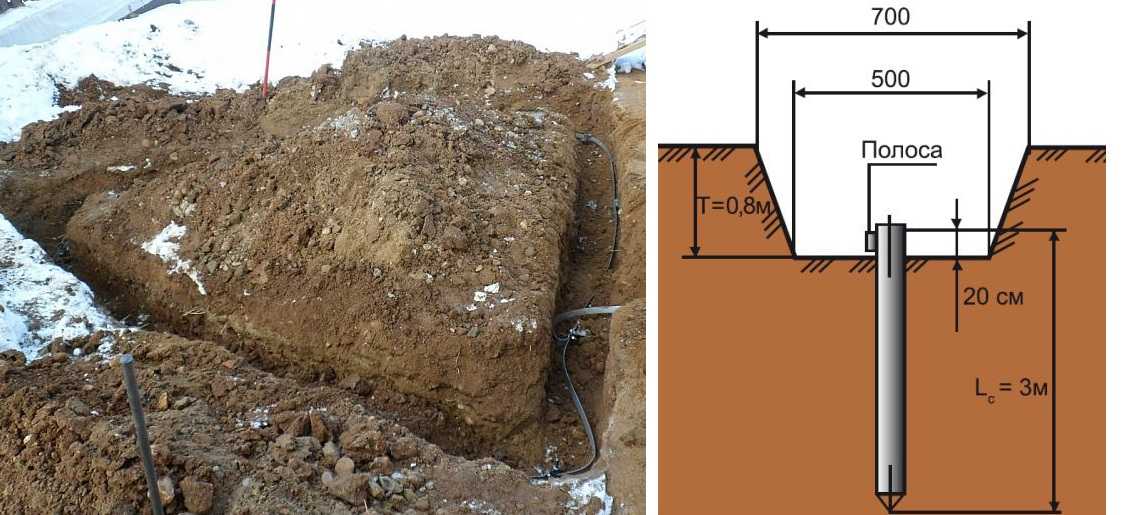

Начальные земляные работы

На выбранном участке размечают треугольник с равными сторонами по 3 м и снимают грунт на глубину 0,5 м. Ширина равна размеру штыковой лопаты. Это делается для облегчения сваривания металлической полоски со штырями.

От треугольника выкапывают траншею аналогичного заглубления до фундаментного основания жилого здания. В нее закладывают вывод для тока, который соединяет электрощит с заземляющим контуром.

Установка заземлителей

В готовую траншею закладывают заземляющую конструкцию. Для этого концы штырей предварительно затачивают болгаркой, затем забивают их в грунт на глубину 3 м по концам треугольника. Их верхние окончания должны располагаться на плоскости ямы.

Сварка

К выступающим концам забитых в землю электродов приваривают полоски из металла толщиной 4 мм и шириной 40 мм. В результате получается стальной треугольник, к которому приваривают длинную стальную полосу, пролегающую до фундамента жилого дома. Здесь осуществляют подключение заземляющей конструкции к проводникам, выходящим на щиток. Для этого к концу полоски на расстоянии 0,3-1 м от поверхности земли приваривают болт М8 (М10).

Обратная засыпка

После завершения сварочных работ траншею засыпают грунтом и тщательно утрамбовывают. Но предварительно на дно ямы заливают соляной раствор. Для его приготовления используют ведро воды и 2-3 пачки соли.

Проверка сопротивления

При самостоятельном обустройстве заземления многие владельцы загородных коттеджей интересуются, нужно ли покупать для проверки сопротивления системы специальный прибор. Такое устройство заводского изготовления стоит дорого. Если в дальнейшем его использование не планируется, рекомендуется сделать похожее приспособление своими руками с помощью обычной лампочки на 100 Вт и проводов.

Чтобы проверить, работает система или нет, самодельное устройство одним контактом подключают к фазе, другим – к контуру заземления. Если лампа горит ярко, значит, все монтажные работы сделаны правильно. Тусклый свет говорит о том, что между элементами конструкции слабый контакт.

Если лампочка не загорелась, значит, при сборке были допущены ошибки либо неправильно разработана схема.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек. Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.

Делаем своими руками качественный контур заземления в частном доме: как работает система

Неисправный электроприбор потенциально является источником угрозы здоровью человека, потому что на его остове может оказаться напряжение. После прикосновения к устройству, ток моментально проходит через тело и устремляется в землю, оказывая разрушающее действие на организм. Не всегда защитные аппараты вовремя реагируют и отключают сеть.

Прежде, чем организовать своими руками устройство заземления в частном доме, важно понять, почему ток направляется в землю. Суть в том, что она обладает существенной электроемкость

Если электротоку предоставить другой, более доступный путь, то он пойдет по нему, а не сквозь организм человека. Для этого подойдет проводник с сопротивлением не более 4 Ом, а при утечке тока УЗО моментально отключит аварийный участок.

По этой причине все электроагрегаты и оборудование имеют контакт для подсоединения заземляющего проводника, проводка формируется трехжильным проводом. У всей современной быттехники металлический корпус соединен с одним из контактов сетевой вилки. Даже осветительные приборы нужно заземлять, не говоря уже о системах резервного электроснабжения и распределительных щитах.

Везде, где присутствует переменное напряжение величиной свыше 42 В или постоянное – более 110 В, обязательно наличие заземляющего контура

Важно отметить, что схема способна не только обезопасить людей, но и выполняет ряд дополнительных функций:

  • Стабилизация работы электроустановок.
  • Защита аппаратуры от перенапряжения.
  • Снижение сетевых помех и электромагнитных излучений.

Устройство заземляющего контура

Самостоятельно выполненный контур заземления состоит из стержней и заземляющих проводников. Последние представляют собой любую часть устройства, соединяющие электроагрегат с заземлительной линией. Это могут быть и жилы проводов желтого цвета, и элементы внутренних и наружных контуров, и специальная шина щитка.

В качестве заземлителя выступает электрод, контактирующий с почвой. В зависимости от особенностей реализации защитного электрозаземления существует два вида заземлителей:

  1. Естественные.
  2. Искусственные.

Если следовать указаниям ПУЭ, то предпочтение следует отдавать первому виду. В приватном домостроении естественными устройствами могут быть:

  • Броня силового кабеля.
  • Трубы для прокладки электропроводов.
  • Всевозможные стойки из металла, например, элементы забора.
  • Железобетонные заглубленные элементы постройки в виде ферм, колонн и фундаментов.

Искусственные сооружения используются в случаях, когда импеданс естественных заземлителей не отвечает нормативам, о которых поговорим ниже.

Устройство в частном доме

Контур заземления устроен очень просто. Это несколько штырей вкопанных или вбитых на достаточную глубину и соединенных между собой полосами из железа шириной 5-10 см. От них отходит полоса из нержавеющей стали к дому, а уже к ней происходит вывод заземления.

Расположение электродов большой роли не играет, но наиболее распространенные следующие схемы:

  1. Рядная. Штыри углубляются на одной линии, к крайнему приварена токоприводящая полоса. Недостатком является отсутствие второго контура, если соединение полос и электродов будет нарушено, то работать будет только тот штырь, к которому крепится токоприводящая полоса.
  2. Треугольная. Самая популярная схема, ввиду своей простоты. Штыри располагают в виде равностороннего треугольника, соединяют полосами из железа и к одному из углов приваривают токоприводящую полосу. Наличие замкнутого контура гарантирует работу заземления, даже если одна полоса будет повреждена или плохо приварена.
  3. Прямоугольная. Аналогична треугольной, но контур варится в виде квадрата или прямоугольника.
  4. Круговая. Вариант, когда штыри углубляются по кругу или овалу. Преимущества такие же, как и у предыдущих двух, но сложнее в выполнении.

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

  1. Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
  2. Глинистая почва и различные суглинки лучше подходят.
  3. Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Правила и требования к заземлению

Важно правильно расположить электроды в земле. Между ними расстояние не должно быть меньше метра, идеальным считается 1,8 – 2 м

Тогда даже высокое напряжение будет рассеиваться в почве без проблем, работа электродов будет независимой.

Также, стоит грамотно выбрать место для закапывания контура. В случае его срабатывания, вокруг него будет рассеян заряд электрического тока. Поэтому важно выбрать место так, чтобы в радиусе 1-2 м от него не находились люди. Это может быть место в середине клумбы или под альпийской горкой, к которой редко кто близко подходит, предпочитая любоваться с некоторой дистанции. Сила тока будет небольшой и серьезной электротравмы получить невозможно, но здоровье – это не та область, с которой можно шутить.

https://youtube.com/watch?v=1ZfH6TYvZjk

Виды заземления для частного дома

Перед тем как сделать заземление в частном доме, нужно разобраться с его разновидностями. Заземляющий контур может иметь овальную, прямоугольную, треугольную или любую другую конфигурацию. Для загородного дома лучше выбрать треугольник, но можно использовать и другие варианты. Чаще всего применяют следующие виды заземления: треугольник и линейное. Рассмотрим особенности каждой разновидности отдельно.

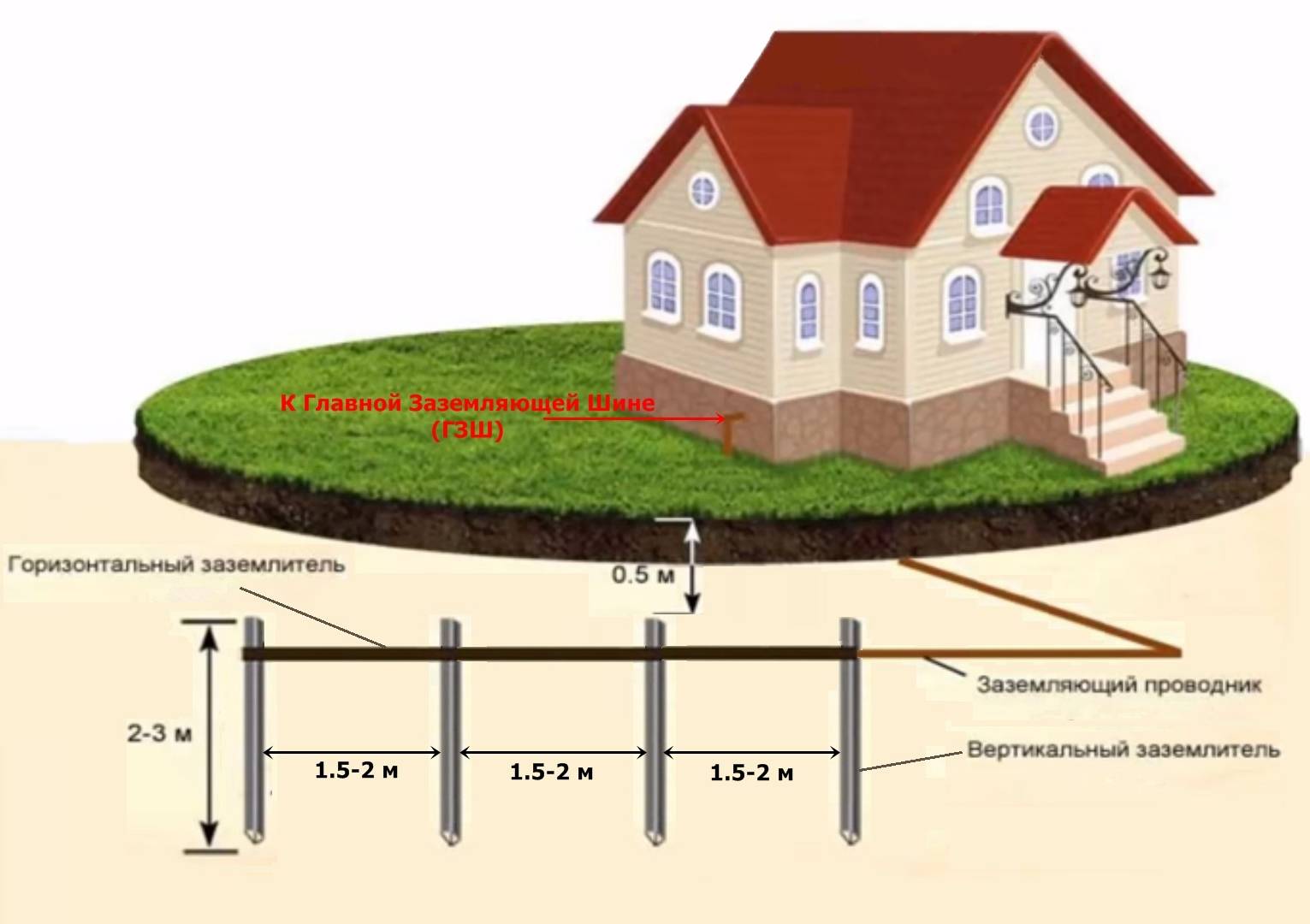

Линейное заземление

Линейная схема заземления в частном доме используется в том случае, если нет достаточного свободного пространства для применения других схем. В этой ситуации делают линейный контур из последовательно установленных штырей. Минимальный шаг элементов должен быть равен длине устанавливаемого электрода, а максимальный – не может превышать его удвоенную длину.

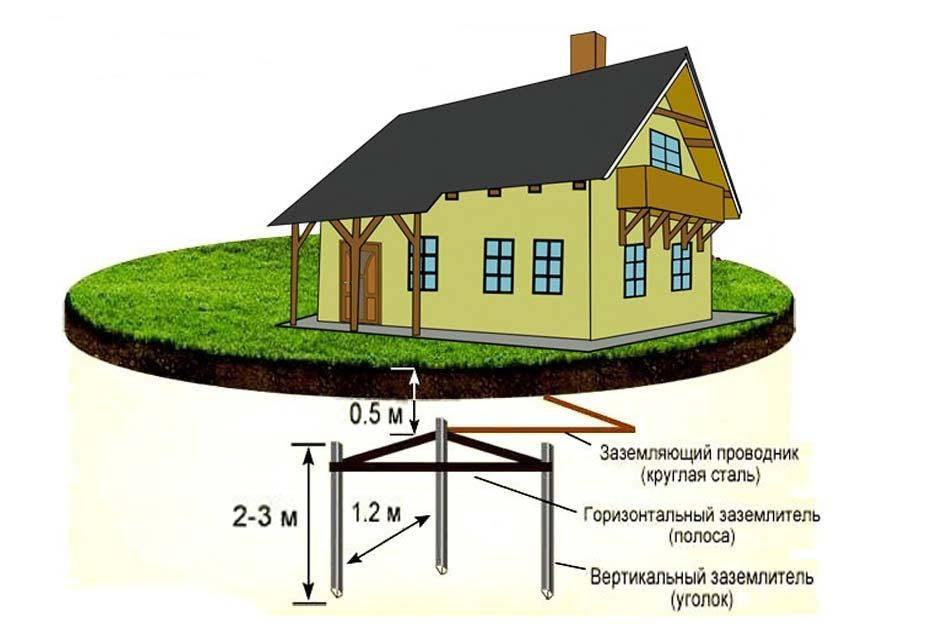

Заземление треугольником

Если решено использовать треугольное устройство заземления в частном доме, то делают контур в виде равнобедренного треугольника. Благодаря этому на минимальной площади строения добиваются максимального рассеивания токов. При этом затраты на монтаж самые маленькие, а все параметры контура отвечают требованиям нормативов.

Данный тип заземления предполагает следующее устройство. Угловые штыри устанавливают на определенном расстоянии друг от друга. Оно не должно быть меньше длины штыря, но и не больше удвоенного показателя протяженности этого элемента. К примеру, при использовании прутков длиной 3 м расстояние между ними может быть в пределах 3-6 м.

Материалы для устройства заземления

Перед тем как сделать правильно заземление в частном доме, подбирают необходимые материалы. Для достижения требуемой эффективности сопротивление не должно превышать 4 Ом. Чтобы соблюсти этот параметр, подбирают материалы, которые дают наилучший контакт с грунтом. Для измерения сопротивления используют специальный прибор, а саму процедуру выполняют только при вводе электросистемы в эксплуатацию.

В засушливых районах разрешено использовать металлические трубы с толстыми стенками. Перед установкой нижний конец сжимают для получения конусовидного окончания, а в нижней трети трубы высверливают отверстия. Забить трубу в грунт не получится, поэтому бурят лунки. При пересыхании почвы в трубы заливают солевой раствор, который улучшает рассеивающую способность.

Для соединения прутков между собой используют металлосвязь. Для ее изготовления подходят:

  • алюминиевые провода для заземления в частном доме сечением минимум 16 мм²;
  • медные связи (минимальное сечение провода для заземления в частном доме – 10 мм²);
  • стальные проводники с поперечным сечением минимум 100 мм².

Обычно вертикальные электроды соединяют стальной полосой, которую приваривают к оголовку прутка или концу уголка. От качества сварного шва зависит соответствие электрода требованиям по минимальному сопротивлению.

Глубина заземления

При монтаже заземления в частном доме важно правильно определить глубину заложения. В регионах с разными грунтами применяют стержни длиной 250-300 см

Их вбивают на определенную глубину с учетом следующих требований:

  • штырь заглубляют в грунт ниже уровня промерзания почвы на 60-100 см;
  • в регионах с засушливым климатом треть вертикального электрода должна находиться во влажной почве, поэтому при низком УГВ применяют более длинные прутки.

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

  1. Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
  2. Глинистая почва и различные суглинки лучше подходят.
  3. Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

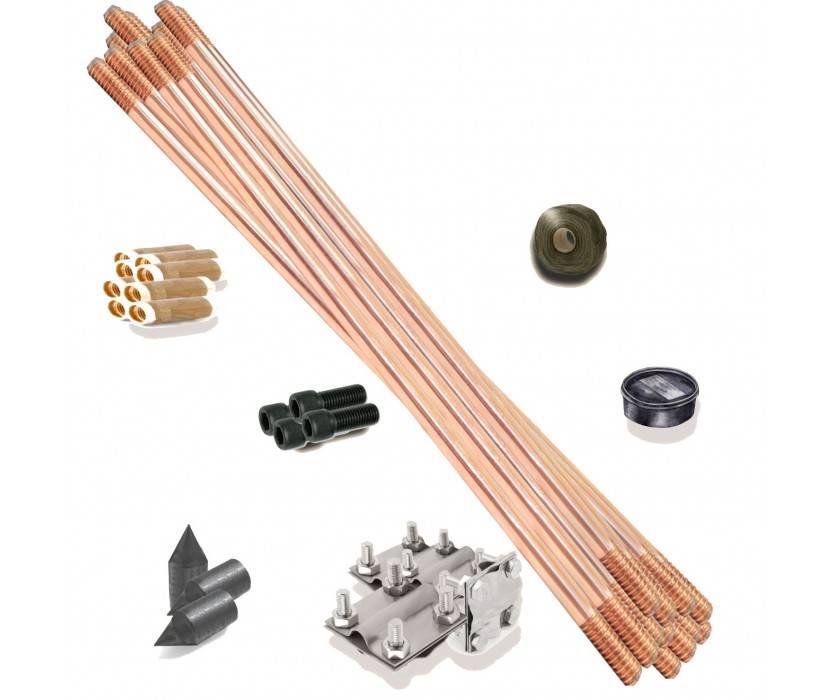

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки,  можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

Помимо омедненных, есть еще один вид стержней с резьбой – безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

омедненные стержни – 30 лет

оцинкованные – от 20 до 30 лет

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Начало монтажных работ: выбор подходящего места

От выбора подходящего места во многом зависит степень безопасности использования системы заземления

Поэтому к этому этапу стоит подойти со всей ответственностью и вниманием. В случае проблем с проводкой и срабатывании системы, на месте ее монтажа не должно никого оказаться. Именно по причине смертельной опасности чаще всего выбирают место подальше от дома, около забора

Расстояние до фундамента при этом должно быть не менее одного метра.

Именно по причине смертельной опасности чаще всего выбирают место подальше от дома, около забора. Расстояние до фундамента при этом должно быть не менее одного метра.

Полезный совет! Зону с системой заземления рекомендуется оградить невысоким заборчиком или бордюром, чтобы отметить опасное место.

Если вас не прельщает перспектива иметь за домом огражденную территорию для заземления, систему можно скрыть при помощи садовой скульптуры или больших декоративных камней. Так опасность попадания в опасную зону будет сведена к минимуму, а внешний вид сада не пострадает.

Этапы заземление частного дома

В прокладке заземления частного дома выделяют несколько этапов. Подготовка местности заключается в выборе места для установки заземления. Для заземления делают равносторонний треугольник с длиной стороны 2,5 — 3 метра. И находится это сооружение должно не менее чем в метре от фундамента. При этом вам нужно будет выкопать траншею глубиной 1 — 1,5 метра. И при этом это место не должно быть сильно влажным. Кроме, того контур заземления должен быть со стороны щитка. После того, как вы выбрали место наступает этап земляных работ. Выкопайте траншею в виде равностороннего треугольника глубиной от 1 метра. К одному из углов этой траншеи прокопайте траншею в сторону дома к щитку глубина может быть 0,5 метра. Готовим электроды. В качестве материала можно применять черную сталь, оцинкованную сталь или медь. Форма электродов может быть как уголок, шлейф или труба. Для черной стали уголок 50х50х4 мм, шлейф 100х4 мм, труба 32х3,5мм. Если используете оцинованную сталь уголок 40х40х3мм, шлейф 75х3мм, труба 25х2мм, если будете использовать медь уголок 25х25х2мм, шлейф 50х2мм, труба 20х2мм.

Использование в заземлении арматуры запрещается т. к. арматура закаляется и процессы окисления и распределения токов проходят по другому. Красить или покрывать чем-то подобным краске нельзя. Концы электродов лучше заострить. Далее забиваем электроды в землю. Будьте осторожны конфигурация электродов не должна измениться. Забиваем на глубину 2-3 метра. Траншею допустимо выкопать в виде линии, но тогда электродов должно быть 4-5 штук. К концам электродов привариваем металлическую полоску шириной не менее 40 мм и толщиной 4 мм или более из того же материала, что и электроды. В результате получается треугольник из стальных полос. К ближнему к дому углу привариваем полоску, материал тот же. И прокладываем ее к дому и выводим непосредственно за стеной от щитка выше уровня фундамента. Привариваем к полоске болт М80. Сверим в стене отверстие. Через это отверстие медным многожильным кабелем подсоединяем к щитку. Согласно правил все соединения должны быть сварными. Но в при использовании болтов тоже достигаются хорошие результаты. Если вы воспользовались болтами учитывайте окрашивать сталь нельзя, поэтому она будет гнить и резьбовые соединения выйдут из строя быстрее сварных. Далее закапываем траншею уплотняя грунт по мере закапывания. После завершения всех работ проверяем сопротивление с помощью прибора М416.

Заземление частного дома своими руками производится в несколько этапов.

проверка работоспособности заземления.

Подготовительный этап предполагает выбор участка, где будет располагаться контур заземления.

Земляные работы предназначены для созданного в почве равностороннего треугольника контура заземления. Для этого производится рытье ям и соединительных траншей. Глубина траншей и ям должна достигать 1,5 м. Прокладывать контур заземления рекомендуется на расстоянии 1 метр от фундамента частного дома. Траншеи выкапываются по размеченному треугольнику на глубину до 1 м. Ширина траншее должна быть достаточной для проведения последующей сварки электродов.

Вбивка в землю электродов осуществляется по вершинам треугольника. Заземлители вбиваются в почву на глубину до 2-3 метров. Для удобства работы уголки на концах заостряются. Работы по забивке проводников предпочтительно осуществлять кувалдой. Не допустима деформация или изменение формы электродов.

Соединение электродов осуществляется с применением резьбового соединения стальной полосой шириной 40 мм и толщиной 4мм и болтами М80 или М100. Болт М80 приваривается к краю полосы для крепления провода, идущего в частный дом. К краю болта присоединяется медный многожильный провод, ведущий непосредственно на распределительный щиток дома.

После завершения земляных и монтажных работ по заземлению производится контрольный замер контура заземления. должен показать величину сопротивления заземляющего устройства. Замер величины сопротивления контура заземления производят специализированные лаборатории с помощью омметров М416.

Чтобы досконально разобрать самостоятельно о назначении и функциях проводников схемы при установке заземления, достаточно просто посмотреть предложенное видео
