Для чего нужна и как составляется аксонометрическая схема вентиляции

Наружная канализация

Для обустройства внешней части канализационной системы также используются пластиковые трубы. Их прокладка осуществляется в траншею, глубина которой превышает глубину промерзания почвы (детальнее: «Устройство наружной канализации — варианты схемы монтажа»). Дно траншеи засыпается плотным слоем песка, после чего на него выкладываются трубы (здесь нужно помнить о необходимости соблюдения уклона). В местах подключения труб необходимо устанавливать смотровые люки. Не помешает установить в трубопровод обратный клапан, который предотвратит возврат стоков во внутреннюю канализационную сеть.

Построение аксонометрических схем

В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.

Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.

 Условные обозначения систем вентиляции на схемах и чертежах

Комментариев:

  • Правила выполнения
  • Перечень требований
  • Что должно быть видно в результате?

Вентиляционные системы могут быть как простыми, в которых присутствует 2-3 элемента, так и сложными, когда сеть воздуховодов пронизывает несколько этажей и распределяет воздух на множество помещений.

Для того, чтобы при монтаже вентиляции не возникало проблем, необходимо заранее создать проект или чертеж всей системы в целом.

Для того чтобы правильно спроектировать, а впоследствии и смонтировать такую систему вентиляции, необходимо отобразить ее на бумаге либо в компьютере, в идеальном варианте – вместе с планировками и разрезами здания. Если схема несложная и находится в пределах одного помещения, разрезы можно не выполнять.

Правила выполнения

Схемы вентиляции принято выполнять во фронтальной изометрической проекции (аксонометрии). Такое оформление позволяет увидеть всю сеть воздуховодов в трех измерениях, потому что, в отличие от планов или разрезов здания, в системе координат аксонометрии появляется третья ось, на которой откладываются значения высоты. Современные программы для проектирования дают возможность качественно и быстро выполнять аксонометрические схемы. Но не каждому доступны эти возможности, а результат все равно нужно получить на бумажном носителе. Поэтому такую схему можно нарисовать и от руки в виде эскиза, главное, соблюдать ряд правил выполнения аксонометрических схем. Придерживаясь их, вы получите полную картину приточной или вытяжной системы на бумаге.

В соответствии с правилами, нужно выбирать угол зрения с того фасада здания, который расположен на планировке снизу, наружная стена этого фасада отмечена первой буквенной осью. Если вы рисуете простой эскиз одного помещения, то можно его выполнять как удобнее, но следует помнить, что в случае официального оформления документации чертеж придется переделать. Воздуховоды системы наносят в виде сплошных толстых линий по такому принципу:

  • если канал идет параллельно выбранному для угла зрения фасаду, он наносится как горизонтальная линия;
  • воздуховод перпендикулярный этому фасаду выполняется на схеме под углом в 45 градусов к горизонтали с сохранением масштаба;
  • вертикальные участки выполняются вертикальными линиями.

Перечень требований

Аксонометрическая схема вентиляционной системы должна включать в себя следующие элементы и обозначения:

Рисунок 1. Таблица условных обозначений приборов для проектирования систем вентиляции.

  1. На всех воздуховодах должны стоять их характеристики. Для этого чертят выносную линию с полочкой, сверху которой указывают диаметр канала или его размеры в том случае, если он прямоугольного сечения. Снизу полки пишут значение расхода воздуха в этом воздуховоде, выражая его в м³.
  2. Должны быть указаны отметки высот, на которых будут проложены воздухопроводы. Если они имеют круглую форму, то указывают отметку оси канала, а если прямоугольную – его нижней плоскости.
  3. Вентиляторы и дополнительное оборудование должны быть изображены условными обозначениями либо контурами. Некоторые условные обозначения оборудования, которое встречается на схемах чаще всего, приведены на Рисунке 1.
  4. Если схема вентиляции содержит местные вытяжки в виде зонтов, то последние изображают условными обозначениями, а при необходимости наносят и контуры самого оборудования, от которого требуется местный отсос.
  5. Местные вытяжки (отсосы) требуется маркировать, делая выноски и указывая обозначения отсоса и его документа. Если местный отсос идет в комплекте с технологическим оборудованием, этого можно не делать.
  6. Лючки для замеров скорости воздуха в воздуховодах показывают в местах их установки, при этом делают выноску с полкой, вверху которой указывают марку лючка, а внизу – обозначение его документации.
  7. Таким же способом маркируют дополнительное оборудование для регулировки и распределения воздуха, нанеся его с помощью условных обозначений.
  8. Если некоторые воздуховоды системы вентиляции подлежат утеплению или нанесению противопожарного покрытия, это должно быть графически обозначено на данных участках.

Условные обозначения на схемах

На данной таблице показаны все принятые в проектировании условные обозначения коммуникаций водоснабжения и канализации, используемые в строительстве:

  1. Трубопровод для удаления сточных вод
  2. Трубопровод для смешанной канализации объекта
  3. Трубопровод для ливневой канализации участка
  4. Внутренний трубопровод для канализации
  5. Устройство для ливневого водостока
  6. Изменённый диаметр трубы
  7. Вытяжка с трубопроводом на крышу, прикрытая колпаком
  8. Стояк системы вентиляции
  9. Торцевая заглушка трубопровода
  10. Соединение трубы фланцевого типа
  11. Соединение трубы раструбного типа
  12. Соединение трубы резьбового типа
  13. Прочистная труба
  14. Кран запорного типа
  15. Кран трёхрежимный
  16. Стопорная водопроводная задвижка
  17. Клапан дроссельного типа
  18. Заслонка обратная
  1. Система водонапорного компенсатора
  2. Сальниковый водонапорный компенсатор
  3. Клапан редукционный
  4. Выпускной сифон из ванны
  5. Сифон выпускной из подвала
  6. Решётка для стока ливневых вод дворовая
  7. Решётка для стока ливневых вод уличная
  8. Затвор обратный с двойной защитой
  9. Колодец для стоков и трубопроводы
  10. Колодец для контроля открытых лотков
  11. Устройство для очистки стоков по малому кругу
  12. Устройство для очистки стоков среднего типа
  13. Устройство для очистки стоков усиленные
  1. Водоотстойник
  2. Уловитель бензина
  3. Ловушка для нефти
  4. Уловитель для жира
  5. Заслонка для топлива
  6. Уловитель топлива
  7. Отстойник для грязи
  8. Кран для холодного водоснабжения
  9. Кран для горячего водоснабжения
  10. Кран поворотный для холодного водоснабжения
  11. Кран поворотный для горячего водоснабжения
  12. Кран с возможностью присоединения шланга
  13. Кран кнопочный смывной
  14. Бачок, снабжённый поплавком
  15. Душевая система
  1. Система душевой водоподачи
  2. Система нагрева воды
  3. Гидросмеситель
  4. Моечное устройство х/в навесное
  5. Моечное устройство г/в навесное
  6. Бытовая мойка
  7. Накопитель воды открытого типа
  8. Запасной накопитель для воды
  9. Электронасос
  10. Система электроотвода
  11. Гидрант подземного типа
  12. Гидрант наземного типа
  13. Кран поливочный
  1. Пескоуловитель и сито
  2. Клапан проходной запорный
  3. Клапан запорный проходной, снабжённый спускным краном
  4. Клапан редукционный
  5. Клапан поплавкового типа
  6. Вентиль
  7. Заслонка-блокиратор
  8. Клапан с комбинированным запором
  9. Прибор для измерения давления
  10. Клапан-предохранитель, работающий по принципу противовеса
  11. Клапан-предохранительный, работающий по принципу мембраны
  12. Система перелива жидкости, снабжённая терморегулятором

Условные обозначения водоснабжения и канализации единообразны по всей территории Российской Федерации и стран СНГ. Их изменение по своему усмотрению недопустимо. Причина проста: чертёж по сантехническому обустройству объекта должен понимать любой подготовленный сантехник. Это поможет избежать ошибок в технологии работ и, в конечно итоге, обеспечить наиболее эффективный способ эксплуатации водоснабжения объекта.

Условные знаки на чертежах и схемах для монтажа сантехники следует указывать при возведении любого строительного объекта, будь то многоэтажный дом, коттедж или какое-либо производственное здание. Они применяются также в компьютерных программах, например, «Автокаде», применяемом при создании проектов водопроводов и канализации объектов.

Определение аксонометрической схемы отопления

Аксонометрия — это один из разделов прикладного черчения, который изучает, рассматривает и предоставляет возможность получить достаточно точные изображения любых предметов в двух- или трех проекциях. Прямоугольная аксонометрическая проекция – это когда прямые, которые проецируют изображение предмета, расположены перпендикулярно аксонометрической плоскости проекции. Прямоугольная проекция включает в себя изометрическую и диметрическую. Если угол проекции не равен 90°, то такая проекция называется косоугольной аксонометрической. Она же включает в себя фронтальную диметрическую и триметрическую проекции.

Отсюда следует, что аксонометрическая отопительная схема – это любая схема любого отопления много- или мало этажного дома, выполненная в аксонометрии, а не в одной плоскости. Это помогает более наглядно представить себе разводку и другие элементы системы отопления в реальном измерении. При таком подходе к отображению элементов отопления проецирование каждого объекта выполняется следующим образом:

  1. Элемент располагается на схеме соответственно всем трем осям координат;
  2. Определяется «картинная плоскость» – на нее будет проецироваться элемент. При этом «картинная плоскость» не должна проходить параллельно ни одной из координатных осей;
  3. Проецируемый узел или элемент полностью переносится на схему.

Важно: Так как все оси координат не проходят параллельно картинной плоскости, изображение проекции объекта будет иметь разность в реальных и отображаемых размерах в любом масштабировании

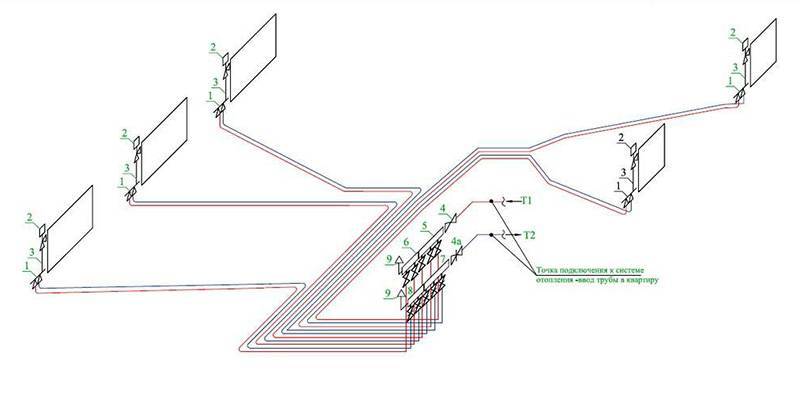

Правильно составленный аксонометрический чертеж схемы отопления

Требования к составлению чертежей отопительных и других систем жилого или промышленного здания определены в ГОСТ 21.602-2003. Все отопительные элементы и узлы согласно ГОСТ имеют свои обозначения: это маркировка и порядковый номер, включенные в чертеж. Используются следующие обозначения:

Элемент или узелМаркировка
Отопительный стоякСт
Главный отопительный стоякГст
КомпенсаторК
Горизонтальная трубная разводкаГВ
ТермометрТ
МанометрР

Согласно ГОСТ 21.206-93 системы трубопроводов обозначаются графически. Это относится к таким узлам:

  1. Общий трубопровод;
  2. Вертикальный стояк, направленный вниз;
  3. Вертикальный стояк, направленный вверх;
  4. Гибкий трубопровод;
  5. Трубное пересечение без соединения;
  6. Простое соединение трубопровода или его элементов;
  7. Соединение трубопровода или его элементов фланцевое;
  8. Муфтовое резьбовое соединение;
  9. Муфтовое соединение быстроразъемное;
  10. Раструбное соединение.

Обозначения запорной арматуры, радиаторов и других элементов отображены в ГОСТ 21.205-93. Например, такие, как:

  1. Умывальник;
  2. Ножная ванна;
  3. Унитаз;
  4. Терморегулятор обогрева;
  5. Душевая сетка;
  6. Осушитель воздуха.

Фрагмент ГОСТ 21.205-93 по обозначениям запорной арматуры

Любую аксонометрию невозможно отобразить стандартными средствами, разрешенными в ГОСТ, и для этого существуют дополнительные требования и разрешения. Например:

  1. Отметки высот и уровней можно выносить за пределы элемента или указывать прямо на контурах объектов;
  2. Аксонометрический чертеж схемы отопления с нижней разводкой или любой другой схемы можно выполнить в масштабах 1:50, 1:100 или 1:200.

Задачи, решаемые при проектировании

Специалисты компании при проектировании вентиляции в помещениях загородного дома, коттеджа или любого другого объекта решают следующие основные задачи:

  1. В первую очередь производится расчет воздухообмена по помещениям, в которых предусмотрена система вентиляции воздуха.
  2. Второй задачей проектирования вентиляционной системы является проведение аэродинамического расчета, в результате которого определяются общий расход воздуха, подбираются размеры сечения воздуховодов по критериям подбора, и, исходя из этого, рассчитываются потери давления в системе воздуховодов.
  3. Третьей задачей проектирования является проведение акустического расчета — расчет звукового давления на выходе из воздухораспределительного устройства.
  4. На основании аэродинамических расчетов производится также детальный и окончательный подбор вентиляционного оборудования, определяются места размещения вентустановок и проведения трасс воздуховодов.

Приблизительно так выглядит спроектированная система вентиляции здания

Низкий шум и вибрации

Полученная в результате этих расчетов вентиляционная система проверяется на соответствие требованиям нормативно-технической документации по предельным значениям шума и вибраций. При несоответствии требованиям предусматриваются мероприятия по их снижению до требуемого значения.

Климат-контроль и энергосбережение

Созданная по нашим проектам вентиляция выполняет не только задачу обеспечения заданного воздухообмена в помещениях, но и позволяет производить климат-контроль в здании, а также учитывает работу систем отопления и кондиционирования. Возможность интеграции вентиляции с этими климатическими системами, а также с системой электроснабжения, заложенная еще на этапе проектирования, позволяет значительно снижать энергопотребление всего здания.

Интеграция

Наши специалисты в процессе проектирования вентиляции добиваются ее корректной интеграции с другими инженерными системами для обеспечения согласованной работы всего комплекса климатических и других инженерных систем. Спроектированная система может работать под управлением системы «Умный дом». В результате вы получаете современную управляемую систему вентиляции с функцией климат-контроля.

Видео ниже демонстрирует пример эскизного проектирования системы приточно-вытяжной вентиляции, а вернее — климатической системы в частном коттедже, включающей:

  • функции климат-контроля,
  • функции вентиляции и отопления с помощью внутрипольных конвекторов,
  • элементы интеграции с системой отопления и охлаждения,
  • видео показывает расположение основного инженерного оборудования, трасс воздуховодов и других инженерных коммуникаций на цокольном и 1-м этажах коттеджа, а также место монтажа приточно-вытяжной вентиляционной установки Swegon Gold.

Перспективные технологии

Этот девиз — «Мы работаем с технологиями, которые в будущем станут стандартами», — для нас не пустой звук. В процессе проектирования наша компания предлагает заказчикам только современные технологичные решения, которые будут актуальны в течение всего срока службы вентиляционной системы

Особое внимание уделяется нами применению энергосберегающих технологий. Для 90 % разработанных объектов наша компания применила энергоэффективные вентиляционные установки приточно-вытяжной вентиляции

Эргономика

Созданные нашей компанией вентиляционные системы очень эргономичны — устройства управления вентиляцией при проектировании располагаются в легкодоступных местах, что позволяет легко управлять климатом в помещениях.

Эстетика

Кроме соблюдения требований к эргономике, наши специалисты при проектировании вентиляционных систем выполняют также требования дизайнеров и архитекторов к эстетике, чтобы диффузоры и другие конечные устройства системы вентиляции без проблем вписывались в дизайн любого помещения в вашем доме, коттедже, квартире или офисе.

В процессе проектирования обязательно учитываются личные пожелания заказчика.

Санитарные узлы зданий

Для изображения на строительных чертежах трубопроводных систем кухонных и санитарных узлов, а также требующих пояснений других участков сантехсистем зданий и сооружений, используются фрагменты, по которым производится монтаж трубопроводов. Ниже приведено изображение фрагмента плана санузла с трубопроводными системами горячего и холодного водоснабжения, с указанными установочными размерами, подводками к приборам и стояками.

Фрагмент монтажного плана санитарного узла

План санузла содержит разрезы и , а также выносной элемент с канализационными трубопроводами. Стояки с их установочными размерами более подробно изображены на выносном элементе. На разрезах и плане приведены все необходимые для практического монтажа системы данные, а именно: установочные размеры, расстояния от арматуры и центров фасонных частей до ответвлений и осевых линий пересечений, а также раструбные соединения труб.

План санитарного узла

Выносной элемент

Разрез санузла 1-1

Разрез 2-2

Помимо всего прочего к монтажным планам добавляют спецификацию всех нужных материалов, комплектовочную ведомость, схемы поэтажной разводки трубопроводов. В комплектовочной ведомости с помощью графического изображения приводятся детали трубопроводной системы с указанием необходимых размеров, диаметров и изгибов труб, а также их заготовительная и монтажная длина.

Схема этажной разводки водопровода

Комплектовочная ведомость

Спецификация материалов

Под заготовительной длиной подразумевается та длина, которую деталь трубопровода имеет в выпрямленном состоянии.

Под монтажной длиной подразумевается та длина, которую деталь трубопровода имеет между концами прямого отрезка, причем без установленной арматуры. Кроме того, монтажная длина – это также расстояние между точками пересечения осевых линий, или расстояние до точки пересечения от конца гнутой детали.

Под строительной длиной подразумевается тот размер, которым определяется расположение детали по отношению к детали смежной с ней. Кроме того, она определяет расстояние между прибором (кухни, санузла) и осью стояка, или стояком и центрами соединительных частей разводящего трубопровода.

Заготовительная и монтажная длина

В производственных, а также общественных и многоэтажных жилых зданиях для повышения в системах водоснабжения напора воды, нередко монтируются центробежные насосы. К чертежам в таких случаях прилагается также чертежи их установки.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

ОбъектОбозначение
Стояк отопленияСт
Главный стояк отопления (вертикальная часть розлива)Гст
КомпенсаторК
Горизонтальная ветка (лежневка)ГВ
Прибор для измерения температуры (термометр)Т
Прибор для измерения давления (манометр)Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

  • Трубопроводы следует обозначать по ГОСТ 21.206 — 93.
  • Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 — 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

  • Отметки высоты указываются на выносных линиях или контурах элементов.
  • Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

  1. Трубопроводы с указанием диаметров.
  2. Теплоизоляция участков трубопроводов. Она изображается графически.
  3. Уровни осей всех трубопроводов относительно нулевой отметки.
  4. Уклоны розливов (разумеется, там, где они необходимы — в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

  1. При наличии разрывов в горизонтальных участках розливов — размеры участков.
  2. Опоры, компенсаторы и подвесы.

Важный момент: в этом случае изображение снабжается полкой-выносом, над которой указывается тип элемента. Под полкой должен быть указан соответствующий элементу документ.

  1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
  2. Стояки и лежневки (горизонтальные участки) с обозначениями.
  3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

  • Количество секций секционного радиатора.
  • Количество секций (труб) регистра и его длина.
  • Количество и длина ребристых труб.
  • Для прочих отопительных приборов — их тип.
  1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
  2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
  3. Сами приборы для измерения параметров системы и учета тепла.

Любопытно: ГОСТ позволяет для многоэтажных домов составлять детальную схему лишь для подземной части здания. В этом случае отдельно выполняется схема разводки стояков и, при необходимости, схема разводки по чердаку. Инструкция связана с чрезмерной сложностью аксонометрической проекции всех коммуникаций в, скажем, 16-этажном здании.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

  1. Отопительное оборудование (котлы, радиаторы и т.д.).
  2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
  3. Прочие элементы отопительных систем (грязевики, сбросы).
  4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

Любопытно: как правило, в реальных условиях сами термометры и манометры в закладные конструкции не устанавливаются. Цена приборов достаточно велика; в условиях не закрывающихся надежно подвалов многоквартирных домов куда разумнее демонтировать их после проведенных измерений.

На фото — реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

  1. Трубопроводы (розливы, стояки, подводки).
  2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило — по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.

Порядок отображения коммуникаций

Разработка проектов внутренней канализации и водопровода осуществляется на единой схеме. Однако на аксонометрическом чертеже водоснабжающие и водоотводящие трубопроводы изображаются по отдельности. Участок, расположенный в горизонтальной проекции, переносится на схему аналогично. Стояки, расположенные в непосредственной близости к группе приборов, отображаются крупными значками, а трубопровод – вертикально.

Детальная аксонометрическая схемаИсточник vmasshtabe.ru

Стояк, который находится на максимальном удалении от ввода в дом, наносится полностью. Другие элементы изображаются частично, с указанием их марки. Вертикальная прорисовка стояка позволяет изобразить особенности установленной на него запорной арматуры.

Отображение частей водопровода, отображённых на проектном чертеже вертикально, наносятся под углом 45°. По утверждённой трассировке подводящая водопроводная ветвь монтируется в 30 см над уровнем пола и прокладывается с наклоном 0,002 в направлении основного стояка. Места его соединения с арматурой водоразборного типа отображаются вертикально.

Схематичное изображение элементов и узлов

Аксонометрия водопровода предусматривает, что каждый отдельный элемент или узел отображается с индивидуальной маркировкой и порядковым номером. Полное описание обозначений, применяемых для систем внутреннего водопровода и канализации, а также направления потока жидкостей и иных составляющих приведены в ГОСТ 21.205-93.

Наиболее распространённые элементы системы бытового водоразбора представлены на изображении ниже.

Графические обозначения элементов систем внутреннего водопровода и канализацииИсточник docs.cntd.ru

Направление потоков жидкости и элементов регулирование приведены далее.

Графические обозначения направления потоков жидкости и их регулированияИсточник docs.cntd.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
