Альтернативная энергетика для дома своими руками обзор лучших эко-технологий

Россия, как страна альтернативных источников энергии

Поскольку Россия входит в число одних из самых технически развитых стран мира, большое внимание уделяется добыче и использованию альтернативных источников энергии. На просторах больших территорий, к сожалению в настоящее время нет централизованных источников энергии

К том уже мы еще не втянуты в общемировую тенденциею, связанную с борьбой за экологию планеты и экономией традиционных видов топлива.

Россия

В каждом, отдельно взятом регионе нашей страны, применяются подходящие этому региону виды альтернативной энергетики. Это связано с географическим положением. А так же возможностью использования того или иного первоисточника получения энергии.

Солнечная энергетика

Солнечные электростанции в настоящее время, получают все большее распространение среди различных слоев населения, как альтернативный или резервный источник электрической и тепловой энергии.

Данный вид энергетики так же применяется в промышленности в нашей стране.

Наиболее крупными солнечными электростануциями, мощностью в 400,0 МВт являются:

  • Орская им. А. А. Влазнева, установленной мощностью 40,0 МВт в Оренбургской области;
  • Бурибаевская, мощностью 20,0 МВт и Бугульчанская, мощностью 15,0 МВт, в Республике Башкортостан;
  • На полуострове Крым функционирует более десяти солнечных электростанций мощностью 20,0 МВт каждая.

Еще на стадии разработки можно насчитать более 50 объектов солнечной генерации на различных этапах строительства. Их место расположения от Дальнего Востока и Сибири, до центральных и южных областей нашей страны.

Общая мощность проектируемых и строящихся объектов составляет более 850,0 МВт.

Ветровая энергетика

Ветряки, работающие для получения электрической энергии в промышленных масштабах, в нашей стране не достигают таких больших масштабов, как солнечные электростанции.

Общая установленная мощность ветровых генераторов составляет чуть больше чем 100,0 МВт. Самые мощные из них это:

  • Зеленоградская ветровая установка, мощностью 5,1 МВт, расположенная в Калининградской области;
  • Останинская (25,0 МВт), Тарханкутская (22,0 МВт) и Сакская (20,0 МВт) – на полуострове Крым.

Также на стадии проектирования и строительства у нас есть 22 ветровые энергетические установки. Их общая мощность более 2500,0 МВт.

Гидроэнергетика

Как раз самый распространенный вид альтернативной энергетики на территории России. На настоящее время доля вырабатываемой электрической энергии ГЭС в разных регионах страны на реках, превышает 20,0 %. Отчет идет от общей генерации всей энергосистемы РФ.

Геотермальная энергетика

Это энергия тепла недр всей планеты, широко используется в ряде стран, где присутствует вулканическая деятельность. У нас данный вид энергетики расположен на Дальнем Востоке, в меру особенностей этого региона.

Их мощность 80,1 МВт. В настоящее время успешно работает 5 геотермальных электрических станций. Из них три расположены на Камчатке (Мутновская, Паужетская и Верхне-Мунтовская), остальные две — на островах Кунашир (Менделеевская) и Итуруп (Океанская).

Использование биотоплива

Использование биотоплива

Наша страна числится в лидерах по экспорту биотоплива на европейский рынок

У нас же это не самый распространенный вид энергоресурсов, как традиционные виды топлива.Однако, в связи с развитием лесной и деревообрабатывающей промышленности, большие территории заняты под сельскохозяйственные культуры, что сподвигло обратить внимание на этот вид энергетики

Последние годы было построено большое количество заводов по переработке отходов древесины. Из них изготавливаются такие материалы, как топливные брикеты и гранулы (пеллеты).

Брикеты и пеллеты, в свою очередь, используются в качестве топлива для различного типа котлов в результате сжигания которых, вырабатывается тепловая и электрическая энергии.

А из отходов сельскохозяйственных культур производится биогаз и жидкое топливо. Оно подходит для применения в двигателях и дизельных установках, там их сжигают, в результате чего производится тепловая и электрическая энергия.

Хоть биотопливо пока не имеет широкого распространения в нашей стране, тем не менее перспективы его развития, достаточно обширны и успешны.

Выгодно или нет?

Выгода автономных ресурсов энергоснабжения для личного пользования проявляется при установке только качественного оборудования.

Дешевые хлипкие комплекты могут сломаться быстрее, чем оправдают половину своей стоимости. Если же проектировка, расчеты, сборка и монтаж выполнены по правилам, система уже в первые годы продемонстрирует свои плюсы:

  1. отсутствие каких-либо социальных норм потребления электричества;
  2. безопасность для систем и приборов ввиду отсутствия скачков напряжения;
  3. уверенность в качестве и количестве планируемой энергии;
  4. длительный эксплуатационный срок;
  5. независимость от роста тарифов;
  6. наличие ресурсов даже при местных авариях на подстанциях.

Отталкивающим фактором при всей выгоде может стать необходимость регулярной чистки комплекса, иногда замена элементов.

Пример готового решения

Отопление дома при помощи тепловых насосов

Отопление с помощью тепловых насосов

Европа уже несколько лет использует тепловые насосы, взаимодействующие со всеми альтернативными видами электроэнергии. В летнее и зимнее время установки забирают тепло из почвы, воздуха, воды и направляют его на обогрев помещения.

Разновидности тепловых насосов

В зависимости от потребностей в обогреве можно подобрать модели с 1, 2, 3 контурами, 1-2 конденсаторами. Они будут работать на нагрев и охлаждение либо исключительно на нагрев.

По типу энергоисточника и способу добычи электроэнергии устройства бывают:

  • Воздух-вода. Тепловые потоки забираются из воздуха и нагревают воду. Системы подходят для климатических зон с зимней температурой -15 градусов.
  • Земля-вода. Актуальны для умеренного климатического пояса. Монтируются в грунт посредством коллектора или зонда без разрешительных документов на бурение.
  • Вода-вода. Устанавливаются рядом с водоемами. Зимой насос за счет нагрева источника обеспечивает теплом большой дом.
  • Вода-воздух. Источник энергии – водоем. Тепловые потоки при помощи компрессора поступают в воздух. Он становится теплоносителем.
  • Земля-воздух. Почва является источником тепла, которое передается в воздух компрессором. Переносчик энергии – жидкости-антифризы.
  • Воздух-воздух. Приборы работают по принципу кондиционера – на охлаждение и обогрев.

Как работает тепловой насос

Тепловой насос функционирует на основании цикла Карно – повышения температуры при резком сжатии теплоносителя. Поскольку устройства имеют 3 рабочих контура (2 – наружных, 1 — внутренний), конденсатор, испаритель и компрессор, схему их действия можно представить так:

  1. Теплоноситель первого контура (находится в воде, на воздухе, в земле) забирает тепло и источников с низкими потенциалами. Максимальная температура узла около + 6 градусов.
  2. Низкотемпературный носитель с низкой температурой находится во внутреннем контуре. Хладагент при нагреве испаряется, его пар в компрессоре сжимается. В этот момент выделяется тепло. Температура паров – от +35 до +65 градусов.
  3. Тепло в конденсаторе попадает на теплоноситель из контура отопления. Пары становятся конденсатом и направляются в испаритель.

Цикл работы теплонасоса постоянно повторяется.

Тепловой насос из подручных материалов

Самодельный тепловой насос

Самоделка вполне реальна, если у вас имеются рабочие детали от бытовой техники.

Для подготовки конденсатора и компрессора понадобится:

  1. Сделать компрессор насоса из компрессора холодильника либо кондиционера. Деталь фиксируют мягкой подвеской на стене котельной.
  2. Сделать конденсатор. Оптимальный вариант – резервуар из нержавейки на 100 л.
  3. Разрезать емкость болгаркой пополам, а потом вставить змеевик (медная трубка холодильника или кондиционера).
  4. После монтажа змеевика сварить половинки бака.

Для качественного шва пользуйтесь аргоновой сваркой.

Для теплового насоса нужны две скважины

Испаритель изготавливается на основе пластикового бака на 75-80 л со змеевиком из медной трубы ¾ дюйма в диаметре. Она обматывается вокруг стальной трубы 300-400 мм в диаметре. Витки фиксируются перфоуглом.

На змеевике нарезается резьба для сцепки с трубопроводом. В установку закачивается хладагент, после чего испаритель крепится на стену.

Оптимальным источником для данных альтернативных способов получения тепла и электроэнергии будет вода из скважины либо колодца. Жидкость не замерзает даже в зимнее время.

Понадобится 2 скважины:

  • для забора воды и ее подачи к испарителю;
  • для сброса отработанной воды и ее поступления на испаритель.

Получение тепла из других альтернативных источников

Наружный контур системы прямого теплообмена

  • Кольцеобразные трубы в воде. Водоем без большой глубины промерзания или река обеспечивают эффективность технологии. Трубы закладываются под воду с помощью груза.

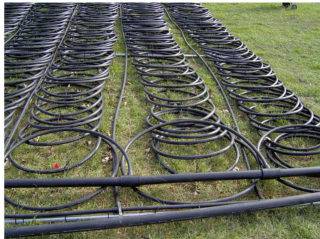

  • Термальные поля. Трубы закапывают ниже промерзания почвы – снимается большой пласт грунта.
  • Геотермальные источники. Пробуриваются скважины на большую глубину. В них заводятся контуры с теплоносителями.
  • Забортный воздух. Тепло извлекается из вентиляционных шахт или ветканалов.

Минус теплового насоса – высокая стоимость и затраты на монтаж источников тепла.

Солнечные батареи.

Ветрогенераторы для дома.

Окупаемость может достигать 15-20 лет, но
это не повод лишать себя экономических перспектив. Все эти устройства можно
изготовить и установить самостоятельно.

Солнечные панели собственноручного
изготовления

Готовая солнечная панель стоит немалых
денег, поэтому ее покупка и установка по карману далеко не каждому. При
самостоятельном изготовлении панели расходы можно снизить в 3-4 раза.

Прежде чем приступить к устройству солнечной панели нужно разобраться, как все это работает.Установка солнечных батарей не требует выделения обособленного пространства.

Принцип работы системы солнечного электроснабжения.

Понимание назначения каждого из элементов
системы позволит представить ее работу в целом.

Основные составляющие любой системы солнечного электроснабжения:

Аккумуляторы.

 Одной аккумуляторной батареинадолго не хватит, поэтому система может насчитывать до десятка таких устройств.  Количество аккумуляторных батарей определяется мощностью потребляемой электроэнергии. Количество аккумуляторных батарей можно будет увеличить в будущем, добавив в систему необходимое количество солнечных панелей.

Контроллер солнечного заряда.

Это устройство необходимо для обеспечения нормальной зарядки аккумуляторной батареи. Основное его назначение состоит в недопущении повторной перезарядки батареи.

Инвертор.

Прибор, требующийся для преобразования
тока. Аккумуляторные батареи выдают ток низкого напряжения, а инвертор
преобразует его в ток необходимого для функционала высокого напряжения –
выходная мощность. Для дома достаточно будет инвертора с выдаваемой мощностью  3-5 кВт.

Основная особенность солнечных батарей
состоит в том, что они не могут вырабатывать ток высокого напряжения. Отдельный
элемент системы способен вырабатывать ток напряжением 0,5-0,55 В. Одна
солнечная батарея способна вырабатывать ток напряжением 18-21 В, чего достаточно
для зарядки 12-вольтового аккумулятора.

Если инвертор, аккумуляторные батареи и контроллер заряда лучше приобрести готовыми, то солнечные батареи вполне возможно сделать самому.

Виды источников электрического тока

Существуют следующие виды источников электрического тока:

  • механические;
  • тепловые;
  • световые;
  • химические.

Механические источники

В этих источниках происходит преобразование механической энергии в электрическую. Преобразование осуществляется в специальных устройствах – генераторах. Основными генераторами являются турбогенераторы, где электрическая машина приводится в действие газовым или паровым потоком, и гидрогенераторы, преобразующие энергию падающей воды в электричество. Большая часть электроэнергии на Земле производится именно механическими преобразователями.

Тепловые источники

Здесь преобразуется в электричество тепловая энергия. Возникновение электрического тока обусловлено разностью температур двух пар контактирующих металлов или полупроводников — термопар. В этом случае заряженные частицы переносятся от нагретого участка к холодному. Величина тока зависит напрямую от разности температур: чем больше эта разность, тем больше электрический ток. Термопары на основе полупроводников дают термоэдс в 1000 раз больше, чем биметаллические, поэтому из них можно изготавливать источники тока. Металлические термопары используют лишь для измерения температуры.

В настоящее время разработаны новые элементы на основе преобразования тепла, выделяющегося при естественном распаде радиоактивных изотопов. Такие элементы получили название радиоизотопный термоэлектрический генератор. В космических аппаратах хорошо себя зарекомендовал генератор, где применяется изотоп плутоний-238. Он даёт мощность 470 Вт при напряжении 30 В. Так как период полураспада этого изотопа 87,7 года, то срок службы генератора очень большой. Преобразователем тепла в электричество служит биметаллическая термопара.

Радиаторы и трубы отопления

Помимо современных отопительных котлов не менее важными компонентами являются трубы и радиаторы. Они необходимы для эффективной передачи тепловой энергии воздуху в помещении. Во время проектирования системы необходимо решить две задачи – уменьшить тепловые потери при транспортировке теплоносителя по трубам и улучшить теплоотдачу батарей.

Любые современные радиаторы отопления должны не только иметь хорошие показатели теплопередачи, но и удобную для ремонта и обслуживания конструкцию. Это же касается трубопроводов. Их монтаж не должен вызывать затруднений. В идеале установку может осуществить сам владелец дома без применения дорогого оборудования.

Современные радиаторы отопления

Конструкция радиаторов отопления

Для увеличения теплоотдачи в качестве основного материала изготовления батарей все чаще используют алюминий. Он имеет хорошие показатели теплопроводности, а для получения нужной формы можно применять технологию литья или сварки.

Но нужно учитывать, что алюминий очень чувствителен к воздействию воды. Современные чугунные радиаторы отопления лишены этого недостатка, хотя и обладают меньшей энергоемкостью. Для решения этой проблемы была разработана новая конструкция батарей, у которых водяные каналы изготавливаются из стальных или медных труб.

Эти современные трубы для отопления практически не подвергаются коррозии, имея минимальные размеры и толщину стенок. Последнее необходимо для эффективной тепловой передачи алюминию энергии от горячей воды. У современных радиаторов отопления есть несколько преимуществ, заключающихся в следующем:

  • Долгий срок эксплуатации – до 40 лет. Однако он зависит от условий работы и своевременного выполнения прочистки системы;
  • Возможность выбора способа подключения – верхнее, нижнее или боковое;
  • В комплектацию может входить кран Маевского и терморегулятор.

В большинстве случаев модели современных чугунных радиаторов отопления делают дизайнерскими. Они имеют классические формы, некоторые из них изготавливаются в напольном варианте с элементами художественной ковки.

КПД радиатора отопления зависит от правильной установки и способа подключения. Это обязательно учитывается при монтаже системы.

Современные трубы отопления

Полимерные трубы для отопления

Выбор современных труб отопления во многом зависит от материала их изготовления. В настоящее время чаще всего используют полимерные магистрали из полипропилена или сшитого полиэтилена. Они имеют дополнительный армирующий слой из алюминиевой фольги или стекловолокна.

Однако они имеют один существенный недостаток — относительно низкий порог температурного воздействия до +90°С. Это влечет большое температурное расширение и как следствие – повреждение трубопровода. Альтернативой полимерным трубам могут служить изделия из других материалов:

  • Медные. С точки зрения функциональности медные трубопроводы соответствуют всем требованиям к отопительной системе. Они просты в монтаже, практически не изменяют форму даже при экстремально высоких температурах теплоносителя. Даже при замерзании воды стенки медных магистралей будут расширяться без повреждения. Недостаток – высокая стоимость;
  • Нержавеющая сталь. Она не подвергается ржавлению, ее внутренняя поверхность имеет минимальный коэффициент шероховатости. К недостаткам можно отнести стоимость и трудоемкий монтаж.

Как правильно подобрать оптимальную комплектацию современного отопления? Для этого необходимо воспользоваться комплексным подходом – сделать правильный расчет системы и согласно полученным данным выбрать котел, трубы и радиаторы с соответствующими эксплуатационными характеристиками.

В видеоматериале показан пример современного отопления дома с помощью системы теплый пол:

Возобновляемые природные источники тепловой энергии

Однако существуют такие системы и источники тепла, затраты на эксплуатацию которых существенно ниже, чем во всех описанных выше случаях, в том числе и при газовом отоплении. Речь идет о возобновляемых природных источниках тепловой энергии:

  1. Энергия ветра.
  2. Тепло земли.
  3. Солнечная энергия.

Энергия ветра

Предназначенные для индивидуального использования ветроэнергетические установки (ВЭУ) в основном применяются для производства электрической энергии для решения задач энергообеспечения дома.

В основе принципа действия данных установок лежит процесс вращения колеса при помощи силы ветра с последующей выработкой электрической энергии.

Схема работы отопления от энергии ветра. Нажмите для увеличения.

Эффективность использования ВЭУ существенно увеличивается при дополнительном использовании источников бесперебойного питания, гелиевых аккумуляторных батарей либо дополнительных фотоэлектрических панелей.

Основной недостаток ВЭУ — использование энергии ветра на полную мощность в наших климатических условиях возможно лишь 70-110 дней в году.

Тепло земли

Альтернативное отопление в частном доме может быть выполнено в виде теплового насоса, обеспечивающего сбор низкотемпературной тепловой энергии грунта, повышение ее теплового потенциала и транспортировку в систему теплоснабжения дома.

Тепловые насосы безопасны с экологической точки зрения, экономичны, способны утилизировать практически любой вид низкотемпературной теплоты.

Схема отопления дома энергией земли. Нажмите для увеличения.

К недостаткам данного варианта устройства систем теплоснабжения (отопление, горячее водоснабжение, кондиционирование воздуха) относится относительная сложность монтажа и установки, которую обязательно нужно производить при устройстве нулевого цикла из-за большого объема земляных работ.

Солнечная энергия

Использование солнечной энергии относится к разряду наиболее перспективных направлений, в том числе и в условиях умеренного климата. Принцип действия подобных систем довольно прост.

Принцип работы солнечных батарей. Нажмите для увеличения.

В гелиоколлектор поступает солнечная энергия, где производится ее преобразование в тепловую. Теплоноситель обеспечивает передачу тепловой энергии в системы отопления, горячего водоснабжения либо аккумулятор, откуда производится ее конечное потребление.

Основное достоинство солнечного отопления — практически «дармовой» возобновляемый источник энергии на протяжение круглого года.

Из недостатков можно отметить первоначальные затраты по монтажу системы и нежелательность использования в частном жилом доме в качестве основного источника тепла.

Послесловие

В данной статье мы довольно кратко рассмотрели отопление частного жилого дома, альтернативное газовому. Надеемся, что после ее прочтения вы сможете выбрать наиболее оптимальный для вас источник отопления либо отдадите предпочтение комбинации описанных выше схем.

Отходы в доходы: биогазовые установки

Все альтернативные источники энергии имеют природное происхождение, но получать двойную выгоду можно только от биогазовых установок. В них перерабатываются отходы жизнедеятельности домашних животных и птицы. В результате получается некоторый объем газа, который после очищения и осушения можно использовать по прямому назначению. Оставшиеся переработанные отходы можно продать или использовать на полях для повышения урожайности — получается очень эффективное и безопасное удобрение.

Из навоза тоже можно получать энергию, только не в чистом виде, а в виде газа

Коротко о технологии

Образование газа происходит при брожении, и участвуют в этом бактерии, живущие в навозе. Для выработки биогаза подходят отходы любого скота и птицы, но оптимален навоз КРС. Его даже добавляют к остальным отходам для «закваски» — в нем содержатся именно нужные для переработки бактерии.

Для создания оптимальных условий необходима анаэробная среда — брожение должно проходить без доступа кислорода. Потому эффективные биореакторы — закрытые емкости. Чтобы процесс шел активнее, необходимо регулярное перемешивание массы. В промышленных установках для этого устанавливаются мешалки с электроприводами, в самодельных биогазовых установках это обычно механические устройства — от простейшей палки до механических мешалок, которые «работают» от силы рук.

Принципиальная схема биогазовых установок

В процессе образования газа из навоза участвуют два типа бактерий: мезофильные и термофильные. Мезофильные активны при температуре от +30°C до +40°C, термофильные — при +42°C до +53°C. Более эффективно работают термофильные бактерии. При идеальных условиях выработка газа с 1 литра полезной площади может достигать 4-4,5 литров газа. Но поддерживать в установке температуру в 50°C очень непросто и затратно, хотя затраты себя оправдывают.

Немного о конструкциях

Самая простая биогазовая установка — это бочка с крышкой и мешалкой. В крышке сделан вывод для подключения шланга, по которому газ поступает в резервуар. От такого объема много газа не получите, но на одну-две газовые горелки его хватит.

Более серьезные объемы можно получить от подземного или надземного бункера. Если речь о подземном бункере, то его делают из железобетона. Стенки от грунта отделяют слоем теплоизоляции, саму емкость можно разделить на несколько отсеков, в которых будет происходить переработка со сдвигом во времени. Так как работают в таких условиях обычно мезофильные культуры, весь процесс занимает от 12 до 30 дней (термофильные перерабатывают за 3 дня), потому сдвиг по времени желателен.

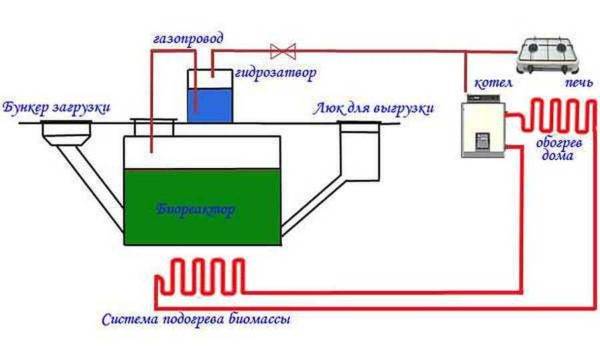

Схема бункерной биогазовой установки

Навоз поступает через бункер загрузки, с противоположной стороны делают люк выгрузки, откуда отбирают переработанное сырье. Заполняется бункер биосмесью не полностью — порядка 15-20% пространства остается свободным — тут скапливается газ. Для его отвода в крышку встраивается трубка, второй конец которой опускается в гидрозатвор — емкость частично заполненную водой. Таким образом газ осушается — в верхней части собирается уже очищенный, он отводится при помощи другой трубки и уже может подавиться к потребителю.

Использовать альтернативные источники энергии может каждый. Владельцам квартир осуществить это сложнее, а вот в частном доме можно хоть все идеи реализовать. Есть уже даже реальные примеры того. Люди обеспечивают полностью потребности свои и немалого хозяйства.

СИСТЕМА ТЕПЛОВЫХ НАСОСОВ — ХОРОШИЙ ВАРИАНТ

Рассматривая альтернативные виды отопления частного дома, стоит обязательно остановиться на тепловых насосах, использующих энергию природных источников тепла, в том числе, подземных и наземных вод, грунта, воздуха. В зависимости от того, какие альтернативные источники тепла используются, различаются тепловые насосы:

Конструктивно тепловой насос состоит из следующих компонентов:

Фреон, попадая в испаритель через капиллярное отверстие, испаряется в результате резкого падения давления. Стенки испарителя, нагретые за счет геотермальных вод, отдают тепло хладагенту. Компрессор, всасывая и сжимая хладагент, способствует его нагреву до температуры до 85-125о С, после чего выталкивает его в конденсатор, отдавая тепло через конденсатор в отопительный контур. Остывший хладагент вновь превращается в жидкость. Процесс повторяется до тех пор, пока помещение не прогреется до установленной температуры. Получив сигнал, терморегулятор останавливает работу теплонасоса и вновь включает его, когда температура в доме опускается до соответствующей отметки.

Если вам удалось обеспечить электричество в частном доме своими руками (или с привлечением мастера) – установка теплового насоса поможет сократить расходы на теплоснабжение в сравнении газовым отоплением.

К достоинствам тепловых насосов относятся:

Схема подогрева воды с помощью теплового насоса

Самостоятельное изготовление солнечных панелей

Солнечные установки – альтернатива традиционному электричеству, которая в готовом виде стоит дорого. При собственноручной сборке можно снизить себестоимость конструкции в 3-4 раза. Перед началом создания солнечной панели нужно понять принцип ее функционала.

Как работает система солнечного электроснабжения

Для представления принципа работы стоит начать с конструкции. Устройство солнечных энергоисточников включает:

  • солнечную панель – комплекс узлов преобразования солнечного света в электронный поток;
  • АКБ – в системе их несколько, количество зависит от мощности потребителей;
  • контроллер заряда – обеспечивает нормальную зарядку АКБ без перезарядки;
  • инвертор – трансформирует ток низкого напряжения с батарей в ток высокого напряжения (для дома хватит 3-5 кВт).

Солнечные батареи по отдельности производят токи с низким напряжением (около 18-21 В), чего хватает для зарядки аккумулятора на 12 вольт.

Создание солнечной батареи

Материалы для изготовления солнечной панели

Сборка батареи производится из модульных фотоэлементов. В одном бытовом модуле находится 30, 36 и 72 элемента. Они соединяются последовательно с источником питания, максимальное напряжение которого – 50 В.

Для корпусной части понадобятся деревянные брусья, ДВП, оргстекло и фанера. Дно бокса вырезается из фанеры и вставляется в рамку из брусков 25 мм в толщину. По периметру рамы проделываются отверстия. Для предотвращения перегрева элементов шаг сверления должен составлять 15-20 см.

Сборка солнечной панели

Из ДВП канцелярским ножом вырезается подложка из ДВП с вентиляционными отверстиями. Их изготавливают по квадратно-гнездовой схеме с отступом на 5 см. Затем:

  1. Элементы укладываются верхней частью на подложку и распаиваются.
  2. Соединения производятся последовательно, порядово.
  3. Готовые ряды присоединяют на шины, проводящие ток.
  4. Элементы переворачивают и крепят в посадочном месте силиконом.
  5. Проверяют параметры напряжения на выходе. Его диапазон составляет от 18 до 20 В.
  6. 2-3 дня производят обкатку батареи для тестирования заряжающей способности.
  7. По окончании проверки стыки герметизируют.

Подготовка панели к монтажу

Покрасьте и просушите подложку 2 раза.

После проверки функционирования собирают солнечную панель:

  1. Выводят контакты входа и выхода наружу.
  2. Вырезают крышку из оргстекла и фиксируют ее саморезами на заранее проделанные отверстия.
  3. При использовании диодной цепи из 36 диодов с напряжением 12 В с детали снимают краску ацетоном.
  4. В пластиковой панели проделываются отверстия, вставляют и распаиваются диоды.

На последнем этапе выполняется монтаж и ориентирование солнечной панели для облегчения доступа обслуживания и эффективности получения энергии.

Правила монтажа солнечной панели

Подключение солнечной батареи

Промышленные модификации могут вращаться самостоятельно. Бытовые устройства необходимо выставлять по нескольким параметрам:

  • Удаление от затененных участков – дерево или высокий дом рядом сделают работу прибора неэффективной.
  • Ориентир на солнечную сторону. Жители северного полушария ориентируют конструкцию на юг, южного – на север.
  • Угол наклона – привязывается к географической широте участка. Летом солнечную панель лучше наклонять на 30 градусов к линии горизонта, зимой – на 70 градусов.
  • Наличие доступа для обслуживания – уборки пыли, грязи, налипшего снега.

Ветрогенератор из комнатного вентилятора

Простейший ветровой генератор можно изготовить из обычного бытового вентилятора. Для этого потребуется небольшой генератор от автотехники или двигатель-генератор, которые необходимо закрепить на стойке комнатного вентилятора. Для этого можно использовать любую пластиковую емкость, внутрь которой и помещается преобразующее устройство. Кромке этого, в емкость помещается диодный мост, к которому присоединяются провода, которые выводятся на наружную поверхность емкости.

На вал генератора (двигателя-генератора) одеваются лопасти вентилятора, а к пластиковой емкости крепится хвостовик, который можно изготовить из подручных материалов (пластик, фанера, оргстекло и т.д.).

Вся собранная конструкция помещается на стойку вентилятора, для этого можно использовать обрезок пластиковой или иной легкой трубы, диаметром несколько меньшим, чем отверстие в стойке. Это позволит конструкции вращаться вокруг своей оси, в зависимости от направления ветра.

Крепление деталей и узлов проверяется, при необходимости выполняется их укрепление. К выведенным проводам подсоединяется нагрузка. Устройство готово к работе.

Green Heart – спортивная площадка, которая превращает сожженные калории в электроэнергию

Многие скептики посмеиваются над спортсменами, утверждая, что затрачиваемые ими во время выполнения упражнений силы вполне можно использовать для выработки электричества. Создатели спортивной площадки Green Heart пошли на поводу у такого мнения и создали первый в мире набор уличных тренажеров, каждый из которых является маленькой электростанцией.

Green Heart – спортивная площадка, которая превращает сожженные калории в электроэнергию

Первая спортивная площадка Green Heart появилась в ноябре 2014 года в Лондоне. Электричество, которое вырабатывают на ней любители физических упражнений, можно использовать для зарядки мобильных устройств: смартфонов или планшетных компьютеров.

Green Heart – спортивная площадка, которая превращает сожженные калории в электроэнергию

Излишки энергии площадка Green Heart отправляет в локальные электросети.

Для квартиры

В случае возникновения желания, создать систему независимого электроснабжения отдельно взятой квартиры, в многоквартирном доме, невозможно использовать такие источники как: биотопливо, энергия земли, энергия воды, да и энергию ветра, также использовать затруднительно.

Единственным источником энергии, который можно использовать для получения своего электричества, в условиях отдельной квартиры, без создания неудобств для соседей – является использование энергии солнца.

Промышленностью выпускаются комплекты солнечных электростанций не большой мощности, которые вполне можно разместить в условиях квартиры. Солнечные панели, в этом случае, размещаются на крыше многоквартирного дома или наружном фасаде, в случае его размещения с южной стороны дома.

Комплект солнечной электростанции, не большой мощности, состоит из тех же элементов, что и при электроснабжении дома, разница лишь в количестве солнечных панелей и аккумуляторных батарей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
