Энергосберегающее автономное отопление: выбор системы и способы монтажа

Суть энергосбережения

Для начала хотим открыть один небольшой секрет. Возможно, вы удивитесь, но любые электрические нагреватели являются энергосберегающими. Ведь что этот термин означает для аппарата, выделяющего тепловую энергию? Он значит, что энергия, содержащаяся в топливе или электричестве, преобразуется котлом или нагревателем в тепловую максимально эффективно, а степень этой эффективности характеризуется КПД агрегата.

Так вот, все электрические приборы для нагрева помещений имеют КПД 98—99%, таким показателем не может похвастаться ни один источник тепла, сжигающий разные виды топлива. Даже на практике так называемые энергосберегающие электрические системы отопления выделяют 98—99 Вт теплоты, израсходовав 100 Вт электроэнергии. Повторяем, это утверждение верно для любых электронагревателей – от дешевых тепловентиляторов до самых дорогих инфракрасных систем и котлов.

Поистине энергосберегающая система отопления – это тепловой насос или солнечная батарея. Но и здесь никаких чудес нет, эти устройства просто берут энергию из окружающей среды и переносят в дом, практически не затрачивая электричества из сети, за которое нужно платить. Другое дело, что подобные установки очень дорогие, а наша цель – в качестве примера рассмотреть доступные новинки рынка, декларируемые как энергосберегающие. К ним относятся:

  • инфракрасные системы отопления;
  • индукционные энергосберегающие электрокотлы для отопления.

Альтернативный источник тепла – солнце

  • функционирующие исключительно на энергии солнца;
  • использующие для работы дополнительную электроэнергию.

Существуют еще воздушно-водяные коллекторы, их принцип работы тот же, но прогревается не воздух, а вода в баке. Если температура нагрева позволяет, то можно подключить его к теплому полу.

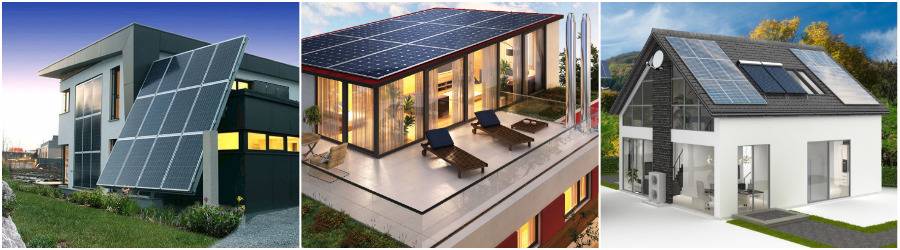

Солнечные батареи

Плюс таких приборов очевиден – работа от солнечной энергии на 100% или частично – это хорошая экономия энергии. Данный вид отопления максимально экологичен, однако он подходит только регионам, где солнце греет круглый год, в других районах данный вид отопительных приборов можно использовать только как дополнительный, так как энергии не хватит на круглогодичное бесперебойное отопление. Возможно отопление не только дома или квартиры, но и хозяйственных помещений.

Система «умный дом»

Эта система предназначена для единого управления всеми энергосберегающими приборами, дополнительно система «умный дом» регулирует их работу, следит за включением и отключением контуров. Все процессы полностью автоматизированы. Система, при помощи терморегуляторов, контролирует температуру во всех помещениях, запускает или отключает контуры по периметру дома, рассчитывает необходимость повышения или понижения температурного режима с учетом энергоэффективности работы всех приборов. Безусловно, что для правильного распределения энергоэффективности все тепловое оборудование в данном случае должно быть совместимо с системой «умный дом».

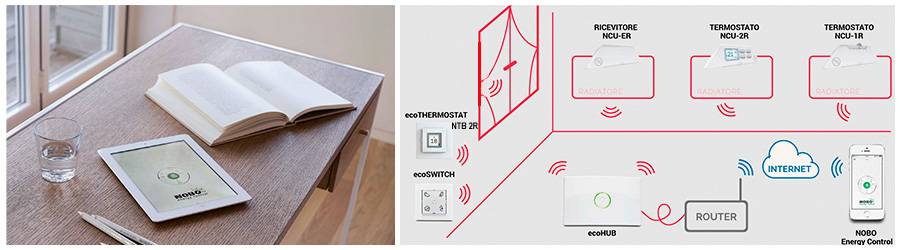

Система управления Nobo Energy Control

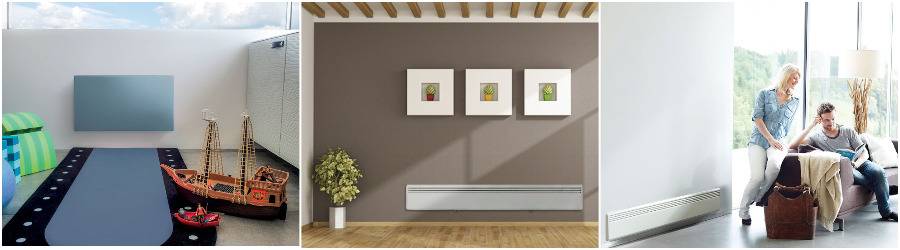

Электрические энергосберегающие конвекторы

Электроконвекторы последнего поколения – это отопительные приборы, которые могут интегрироваться в систему «умный дом», в зависимости от модели. Энергосберегающее тепловое оборудование конвекторного типа отвечает всем требованиям экологичности, энергоэффективности и безопасности. Конвекторы работают по принципу конвекции. В корпусе отопительного прибора находится ТЭН, в котором размещена вольфрамовая нить накаливания, погруженная в кварцевый песок. Воздух, поступая в конвектор, прогревается и выходит в помещение, прогревая его. Обогрев помещения происходит очень быстро. Благодаря современным инженерным решениям конвектор может поддерживать максимально точную температуру нагрева, тем самым сокращая энергопотребление. Его корпус не нагревается до чрезмерно высоких температур, способных стать причиной ожога, поэтому он безопасен даже в детских учреждениях. Стильный дизайн позволяет интегрировать его в любое помещение, помимо этого у электроконвектора предусмотрено два типа размещения – на стене на кронштейнах или на ножках. Можно сказать, что электроконвектор интегрирует в себе все плюсы от других систем отопления.

Электрические энергосберегающие конвекторы

В зависимости от модели обогреватель можно подключить к системам интеллектуального удаленного управления и к системе «умный дом». Управление может осуществляться дистанционно, можно программировать режимы работы, включать и выключать приборы через специальное приложение.
Ресурс работы современных конвекторов превышает 30 лет, например, у конвекторов NOBO. При правильной эксплуатации и верном просчете проекта электроконвекторы могут полностью заменить центральную систему отопления или же использоваться как дополнительный источник тепла.
Возможно отопление не только дома или квартиры, но и хозяйственных помещений.

Современные системы отопления

  1. Мини-радиаторы. Одной из новинок, пока мало кому известной, является система, в которой используются мини-радиаторы, устанавливаемые под плинтусом. Такое оборудование позволяет эффективно прогревать помещения, не занимая драгоценную площадь и не влияя на интерьер.

Принцип работы мини-радиаторов основан на том, что они не нагревают воздух, а передают тепло окружающим предметам. Они, в свою очередь, способствуют нагреву воздуха. В результате все помещение равномерно прогревается, и при этом можно сэкономить до 30% электроэнергии. Таким образом, это не только удобное, но и эконом отопление для дома (детальнее: «Экономичные котлы для отопления частного дома «).

Внутри системы находятся ТЭНы, которые нагревают проточную воду. Объем воды оборудование использует небольшое – для плинтуса длиной 12 метров достаточно 4-х литров теплоносителя. Производители дают гарантию на свои изделия на 3-5 лет.

Инфракрасные обогреватели. Позволяют экономить до 60% электроэнергии, причем они не занимают много места. Для отопления помещений с помощью таких приборов не требуется установки котлов и прокладки труб

Поэтому, если интересует, как сэкономить на отоплении, то стоит обратить внимание именно на инфракрасные обогреватели – они потребляют небольшое количество электричества, но просты в установке и не требуют прокладки дорогостоящих коммуникаций

Инфракрасная пленка позволяет улучшить микроклимат в помещении, не потребляя много электричества. Однако ее недостаточно для того, чтобы эффективно отапливать дом, она может использоваться только в качестве дополнительного источника тепла.

Система «теплых полов», основанная на использовании инфракрасной пленки, решает такую проблему, как холодная поверхность под ногами. Поэтому теплые полы часто делают в ванных комнатах, детских. Это — экономичные системы отопления, которые хорошо дополняют основной источник тепла. Однако при укладке пленки необходимо следить за тем, чтобы она не оказалась под мебелью, коврами и бытовой техникой.

Воздушные системы. Они были изобретены еще около 70 лет назад, хотя в нашей стране они стали известны совсем недавно. Принцип работы таких устройств заключается в следующем: в газовых нагревателях температура воздуха поднимается, а затем по трубам тепло поступает в дом, а остывший воздух следует обратно. Работа таких систем не требует больших финансовых затрат. Что касается пыли, которая поднимается вместе с воздухом, то в воздушных системах присутствуют фильтры, задерживающие даже мельчайшие частички.

Что представляет собой газовый котел для независимого отопления

Предлагаемые потребителям сегодня автономные газовые котлы отвечают всем возможным технологическим требованиям, которые ставятся перед отопительным оборудованием этого типа.

Котел выбирается в зависимости от поставленных целей и задач. Для больших загородных домов, коттеджей площадью свыше 150 м2 оптимальным будет напольный двухконтурный котел, мощностью 30-75 кВт. Нередко в крупных загородных владениях, с множеством построек и больших по площади внутренних помещений, устанавливаются водогрейные котлы. Мощные агрегаты, способные обеспечить теплом все имеющиеся в хозяйстве постройки и помещения, параллельно обеспечивая всех обитателей жилья горячей водой.

Для небольших построек, для дачных домиков оптимальным вариантом станет настенный газовый котел, который вполне справляется с отоплением трех, четырех комнат общей площадью до 80-100 кв. м. Котлы бывают с принудительной вентиляцией и с атмосферной.

Предпочтительным для большинства загородных построек является независимое отопление, в котором отсутствуют электропитание. Одноконтурный газовый котел, в котором теплоноситель естественным образом распространяется по системе, не нуждается в циркуляционном насосе и вентиляторе для нагнетания воздуха в камеру сгорания. Такие автономные отопительные системы полностью независимы от энергоснабжения, однако эффективность их на порядок меньше, чем у котельного оборудования, оснащенного электрическими приборами и механизмами.

Также ознакомьтесь с оптимальными вариантами отопления для частного дома.

Альтернативные варианты отопления

Без электричества и газа

При временном или постоянном отсутствии видов топлива, к которым мы привыкли, вполне можно устроить дома отопление без электричества и газа. Как видно из вышесказанного, при замене их чем-то другим вы сможете даже сэкономить. Варианты здесь могут быть следующие:

  1. Конечно же, печи и камины – дровяные, угольные, т.п. Выбор этого варианта потребует постройки соответствующего сооружения из кирпича или покупки готового агрегата. При этом вы получите экологически чистый способ отопления, а с некоторыми из таких печей – ещё приготовление пищи благодаря наличию плиты (духовки или жарочного отделения).
  2. Оригинальным способом станет отопление от собственного источника электричества. Здесь есть два способа автономного получения электроэнергии:
    • От солнечного света. Для этого необходимо приобрести солнечные коллекторы, преобразующие энергию солнца в тепловую (этакий «обогреватель без электричества») и электрическую. Конечно, придется потратиться на покупку оборудования, но затем вы сможете получать тепло и свет, практически не тратясь.
    • От энергии ветра. Можно купить готовый аппарат, преобразующий её до получения электричества, а можно собрать его самостоятельно. Схема достаточно проста: ветряк (вертушка), генератор, аккумулятор.

Такие способы получения тепла очень выгодны для загородных и дачных домиков на местностях, где не проходят газопроводы, особенно для редко посещаемых домовладений (дачи).

Солнечный коллектор, установленный на крыше дома

Без труб и котлов

Отопительный аппарат может оснащаться котлом с подключенной к нему системой трубно-радиаторных коммуникаций для обогрева сразу нескольких комнат (в зависимости от мощности прибора). Но с не меньшим успехом у вас может быть устроено отопление без котлов и труб, состоящее только из одного источника тепла. Обычно это:

  • Металлическая либо кирпичная печь с функцией обогрева одного или двух смежных помещений,
  • Камин, как для средневековых замков,
  • Электрический обогреватель (масляный, рефлекторный, тепловая пушка),
  • На худой конец может подойти обогревательная функция таких приборов, как кондиционеры и т.п.

ИНТЕРЕСНО! Для домов, построенных по образцу старинных русских «пятистенок», более чем достаточно одного источника тепла в виде печи, расположенной прямо посередине – между двумя смежными помещениями. Даже в настоящее время паровое отопление с трубами и батареями в таких домах не предусматривается.

Отопление без топлива

Современными учеными изобретен способ обогрева дома даже без сжигания каких-либо топливных ресурсов – так называемое «отопление без топлива». Оно обеспечивается посредством работы уникального прибора – теплового насоса.

Устройство и работа

Тепловой насос состоит из трубок, наполненных фреоном, а также нескольких камер – дроссельной, компрессорной, теплообменной. Работа устройства аналогична работе холодильника. Она названа учеными по имени его изобретателя «циклом Карно», который основан на простых законах физики:

  • Жидкий фреон проходит по трубкам, опущенным глубоко в землю или водоём, где температура даже зимой сохраняется до +8 0 C. Там он становится газом, так как температура его кипения составляет всего +3 0 C.
  • Поднимаясь снова вверх, фреоновый газ заходит в камеру компрессора, где сильно сжимается, что достаточно легко сделать с газообразным веществом. Как известно, сжатие любого вещества на ограниченном пространстве приводит к его нагреванию, поэтому фреон нагревается здесь примерно до 80 0 C.
  • Отдавая полученное тепло через теплообменник системе отопления, фреон проходит к дроссельной камере, где его давление и температура понижаются, превращая его опять в жидкость.
  • Далее жидкий фреон снова отправляется к глубинам земли, чтобы согреться, повторяя цикл снова.

ВАЖНО! Разумеется, для работы теплового насоса все же требуется электричество, но количество его несоизмеримо меньше, чем при прямом электрическом нагревании теплоносителя

Виды тепловых насосов

Тепловые насосы различаются по способу нагревания фреона до превращения в газ, то есть по источнику «низкоуровневого тепла»:

  • Водяные для установки у наземных водоёмов,
  • Водяные для получения тепла от подземных вод,
  • Земляные,
  • Воздушные.

Название аппарата включает также вид теплоносителя в установленной у вас отопительной системе, то есть паспорт к нему должен содержать слова: «грунт-вода», «вода-вода», «грунт-воздух», т.п.

В чем преимущества данного оборудования

Энергосберегающие электрические котлы отопления дома или городской квартиры появились сравнительно недавно и практически сразу завоевали большую популярность. Как говорилось ранее причин тому множество, но вначале давайте разберемся в том, как эта система работает.

Принцип действия оборудования

Работа любой установки подобного плана базируется на движении ионов между двумя электродами, обладающими разным потенциалом, проще говоря, между плюсом и минусом.

Как известно из начального курса физики, любое движение неизбежно сопровождается выделением определенного количества тепловой энергии. Вот за счет этого самого нагрева и работает энергосберегающая отопительная установка ЭОУ.

В зависимости от мощности, электроустановки могут подключаться как по однофазной схеме 220V, так и с использованием трехфазной разводки напряжением 380V. В Качестве теплообменника, в данном случае выступает непосредственно циркулирующая в системе жидкость.

Чем хороши установки

  • Конструкция этого оборудования не предусматривает наличия топочной камеры, оборудованной теплообменником. Для установки электродов много места не требуется, в результате габариты агрегата ненамного превышают диаметр труб используемых в разводке системы.
  • Энергосберегающая отопительная электроустановка ЭОУ, будет стабильно работать практически при любых напряжениях. Резкие перепады напряжения для нее не страшны, по большому счету там практически нечему гореть, поэтому для таких установок не требуется монтаж стабилизаторов напряжения.
  • Таким котлам не требуется отдельное помещение. Габариты установки позволяют монтировать ее в любой комнате, что особенно удобно в городских квартирах или домах с малой квадратурой.
  • Так как для обогрева используется электрическая энергия, отопительная энергосберегающая установка не требует монтажа дополнительной вентиляции в помещении.
  • Если говорить о безопасности, то здесь она имеет один из самых высоких уровней. Если инструкция по монтажу была выполнена правильно, бояться нечего. Так как открытого огня или нити накала здесь нет.
  • Эксплуатация такой системы не требует никаких специальных знаний, она проста и доступна любому.
  • Что же касается монтажа оборудования и ввода в эксплуатацию котла, то эту работу вполне сможет сделать своими руками средний электрик, обладающий базовыми профессиональными знаниями по электротехнике. Для этого ему понадобятся, кроме ключей, плоскогубцев и отвертки, сам насос для закачки жидкости в систему и амперметр.

Недостатки установок

  • По мнению большинства специалистов, отопительная энергосберегающая установка, эффективно работает только на малых площадях. Безусловно, в зданиях с большой квадратурой таких установок можно смонтировать несколько, но в этом случае такое оборудование уже будет трудно назвать экономичным.
  • В отличие от двухконтурных газовых или твердотопливных котлов, в агрегатах подобного типа вообще не предусмотрена функция нагрева воды для бытовых нужд. Они предназначены исключительно для отопления.

Система автономного отопления проточного типа на базе ЭОУ

Если у вас нет газа или нет желания тратить десятки тысяч на проведение газа только для отопления здания, что предпочесть? Дорогую систему с газовым котлом или ЭОУ за несколько тысяч рублей, которую можно запустить уже через неделю после покупки, тогда как газ за неделю вряд ли проведут?

В общих чертах, что из себя представляет ЭОУ?

Установка электрическая водогрейная отопительная проточного типа ЭОУ — предназначена для нагрева теплоносителя в замкнутых системах водяного отопления (автономного отопления) домов, квартир, дач, гаражей, производственных, складских и других объектов.

Установка может работать как с принудительной циркуляцией, так и без неё. Подъем воды в системе без насоса от 3 до 24 метров (в зависимости от модификации), за счет большой разницы температур на входе и выходе, что позволяет отапливать как одноэтажные, так и малоэтажные помещения.

Насколько эта установка проста в использовании?

ЭОУ даёт возможность отапливать любое помещение без особых затрат (даже возможна установка в бассейне, теплице, зимнем саду). Так как котел врезается в систему отопления, подключается к сети и после включения работает по своей сути как проточный водонагреватель.

ЭОУ по-настоящему высокотехнологичный продукт, в чём плюсы такого оборудования?

  • ЭКОНОМИЧНОСТЬ: КПД – 98%, один кВт мощности ЭОУ отапливает до 20 м2 площади помещения, при высоте потолка до 3-х метров.
  • НАДЁЖНОСТЬ: нагревательный элемент не выходит из строя, даже если питание на ЭОУ подано, а вода в системе водяного отопления отсутствует.
  • ДОЛГОВЕЧНОСТЬ: Срок службы до 30 лет. Гарантия 3 года.
  • ЭКОЛОГИЧНОСТЬ: изделие изготовлено с применением спецматериалов.

Насколько сложен монтаж системы отопления на основе ЭОУ?

Специальные навыки для подключения ЭОУ не требуются. Ни для сантехника, ни для электрика не составит особого труда её смонтировать. В техническом паспорте доступно и подробно описаны все процессы по монтажу и эксплуатации установки.

Решения на основе ЭОУ универсальны, а каких видов бывают устройства и чем они отличаются?

Установки бывают двух типов — однофазные и трехфазные. При включении двух и более агрегатов одинаковой мощности в систему отапливаемая площадь увеличивается в два и более раз (два модуля 3/36 отапливают площадь 1500 м2, три модуля 3/36 соответственно 2250 м2 и т.д.), что позволяет обогреть любое помещение.

Причем ЭОУ подойдет к любой системе отопления с любыми трубами, радиаторами или регистрами. Естественно, сама система должна быть смонтирована с соблюдением всех норм и правил. Специалисты компании с удовольствием возьмут на себя всю необходимую работу по установке и обслуживанию ЭОУ.

За счет чего достигается эффект экономии при эксплуатации ЭОУ?

При использовании насоса потребление энергии снижается. А чтобы контролировать работу установки, в комплекте идет терморегулятор, который измеряет температуру воздуха в помещении и включает-выключает ЭОУ, поддерживая заданную температуру. Нагревательный элемент не выходит из строя даже, если питание на ЭОУ подано, а теплоноситель в системе водяного отопления отсутствует.

Да что немаловажно, ЭОУ можно устанавливать хоть в каждой комнате, лишь бы это было экономически оправдано. Например, если на складе оптимальная температура плюс 16, то в офисном помещении — плюс 21

Нет смысла топить склад, используя единую систему обогрева. А уже через сезон вторая ЭОУ окупит себя за счет сэкономленной энергии. В ночное время можно установить минимальный температурный режим, что скажется на оплате счетов за энергию

Например, если на складе оптимальная температура плюс 16, то в офисном помещении — плюс 21. Нет смысла топить склад, используя единую систему обогрева. А уже через сезон вторая ЭОУ окупит себя за счет сэкономленной энергии. В ночное время можно установить минимальный температурный режим, что скажется на оплате счетов за энергию.

Есть ли аналоги ЭОУ на сегодняшний день?

ЭОУ не имеет аналогов. Это экологически чистое, современное, автономное, высокоэкономичное, надёжное и малогабаритное отопительное оборудование.

И в заключение. Система водяного отопления, смонтированная на базе ЭОУ, весьма экономична, поэтому обогрев помещений обойдётся Вам в два-три раза дешевле, чем при использовании котлов на жидком и твёрдом топливе (уголь, мазут, дрова), электрических котлов и электрических систем для нагрева воздуха.

Монтаж ЭОУ

Для установки энергосберегающего прибора водяного отопления используют арматуру и соединительные элементы, которые традиционно применяют во время проведения сантехнических работ (трубы, шланги, муфты, переходники и пр.). Монтаж энергосберегающей электроустановки в отопительную систему ничем не отличается от монтажа котлов других типов:

  • выходная температура составляет около 95 °C;
  • диапазон рабочего напряжения 220–380 В;
  • длина установки однофазного типа 300 мм, диаметр 43 мм, масса 2 кг;
  • входной присоединительный размер G1″, выходной G1¼″;
  • длина установки трехфазного типа 400 мм, диаметр 106 мм, масса 7 кг;
  • входной присоединительный размер G1¼″, выходной G1¼″.

Возможные варианты монтажа

Вход установки соединяется с обратной линией, в то время как выход монтируется к подающей линии отопительной системы. Если в системе уже функционирует один или несколько котлов, монтаж энергосберегающего варианта производится параллельно имеющимся приборам.
Вариантов монтажа системы несколько:

  • двухпроводная схема с верхней разводкой (естественная циркуляция воды);
  • однопроводная схема с нижней разводкой (принудительная циркуляция воды);
  • параллельная схема, когда подключение ЭОУ производится в систему отопления, смонтированную ранее;
  • параллельная схема, когда в систему подключают две и более ЭОУ.

Обязательные требования

При монтаже энергосберегающего котла водяного отопления необходимо предусмотреть установку счетчика электроэнергии, применительно к силе тока от 1А. Сечение электрического кабеля должно иметь то же значение, что указано в инструкции. К обязательным требованиям относится и монтаж заземляющего контура.

Энергосберегающие радиаторы

Конструктивные и технические характеристики радиатора оказывают на потребление тепловой энергии незначительное влияние. При этом эксперты отмечают, что монтаж медно-алюминиевых конвекторов в сочетании с котловым оборудованием конденсационного типа позволит сделать эксплуатацию системы отопления экономичной.

Медно-алюминиевые радиаторы

Практичные конвекторы данной серии могут монтироваться при организации как однотрубной, так и двухтрубной отопительной системы (но выкиньте из головы использование однотрубной системы, с ней энергосбережения достичь невозможно). Преимущества таких моделей следующие:

  • энергетическая эффективность;
  • высококачественные комплектующие;
  • незначительный объём теплового носителя;
  • достаточно низкие показатели тепловой инерции;
  • максимальная быстрота выхода на уровень полной мощности.

При конвективном способе обогрева помещений разного назначения с использованием медно-алюминиевых радиаторов обеспечивается максимально равномерное распределение тёплых воздушных масс. Тепловая отдача отмечается при низкотемпературном режиме воды, поэтому нет риска получения ожогов.

Как показывает практика эксплуатации медно-алюминиевых радиаторов, такие отопительные устройства являются в настоящее время отличным вариантом для обустройства индивидуальных систем обогрева с автоматизированным котловым оборудованием, обладают очень высокими показателями теплоотдачи и малой инерционностью.
